10. Repeat this procedure on the remaining cylinders.

SEM064G

11. Install intake manifold with intake manifold collector as shown.

SEM059GA

12. Install exhaust manifold.

I

Tighten exhaust manifold bolts in numerical order.

Exhaust manifold:

: 37.8 - 48.1 N·m (3.8 - 4.9 kg-m, 28 - 35 ft-lb)

SEM060G

13. Install EGR volume control valve assembly.

SEM058G

14. Install EGR tube.
15. Install exhaust manifold cover.

GI

MA

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Assembly (Cont’d)

EM-45

BEM005

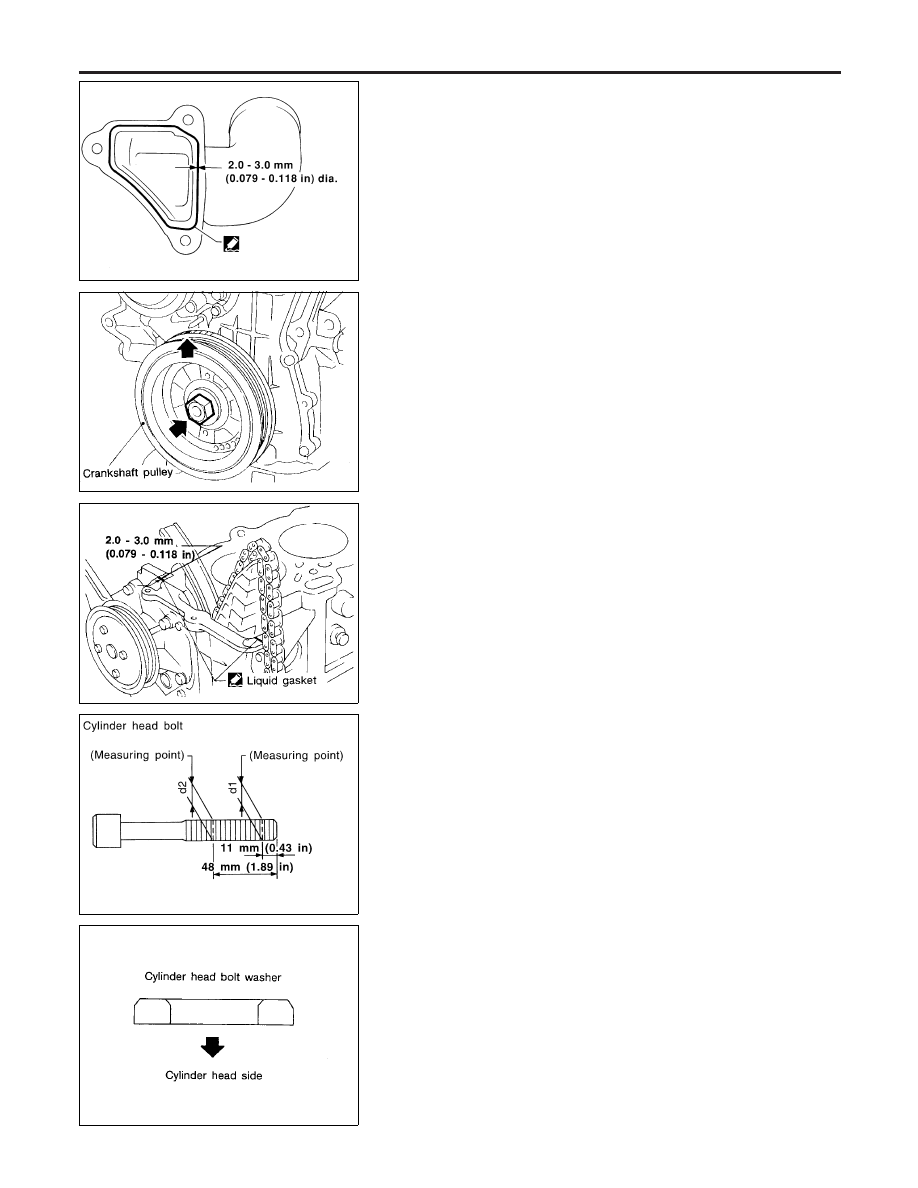

16. Install water outlet.
a.

Remove old liquid gasket from mating surface of water outlet.

I

Also remove old liquid gasket from mating surface of cyl-
inder head.

b.

Apply a continuous bead of liquid gasket to mating surface of
water outlet.

I

Use Genuine RTV silicone sealant part No. 999MP-A7007
or equivalent.

SEM073D

Installation

NCEM0041

1.

Set No. 1 piston at TDC on its compression stroke.

SEM353D

2.

Before installing cylinder head gasket, apply a continuous
bead of liquid gasket to mating surface of cylinder block.

SEM388G

SEM877A

3.

Install cylinder head completely with intake and exhaust mani-
folds.

I

Apply engine oil to threads and seating surfaces of cylin-
der head bolts before installing them.

I

Be sure to install washers between bolts and cylinder
head.

CAUTION:

Cylinder head bolts are tightened by plastic zone tightening
method. Whenever the size difference between d1 and d2
exceeds the limit, replace them with new ones.

Limit (d1 - d2):

0.15 mm (0.0059 in)

I

If reduction of outer diameter appears in a position other
than d2, use it as d2 point.

CYLINDER HEAD

Assembly (Cont’d)

EM-46

SEM986C

I

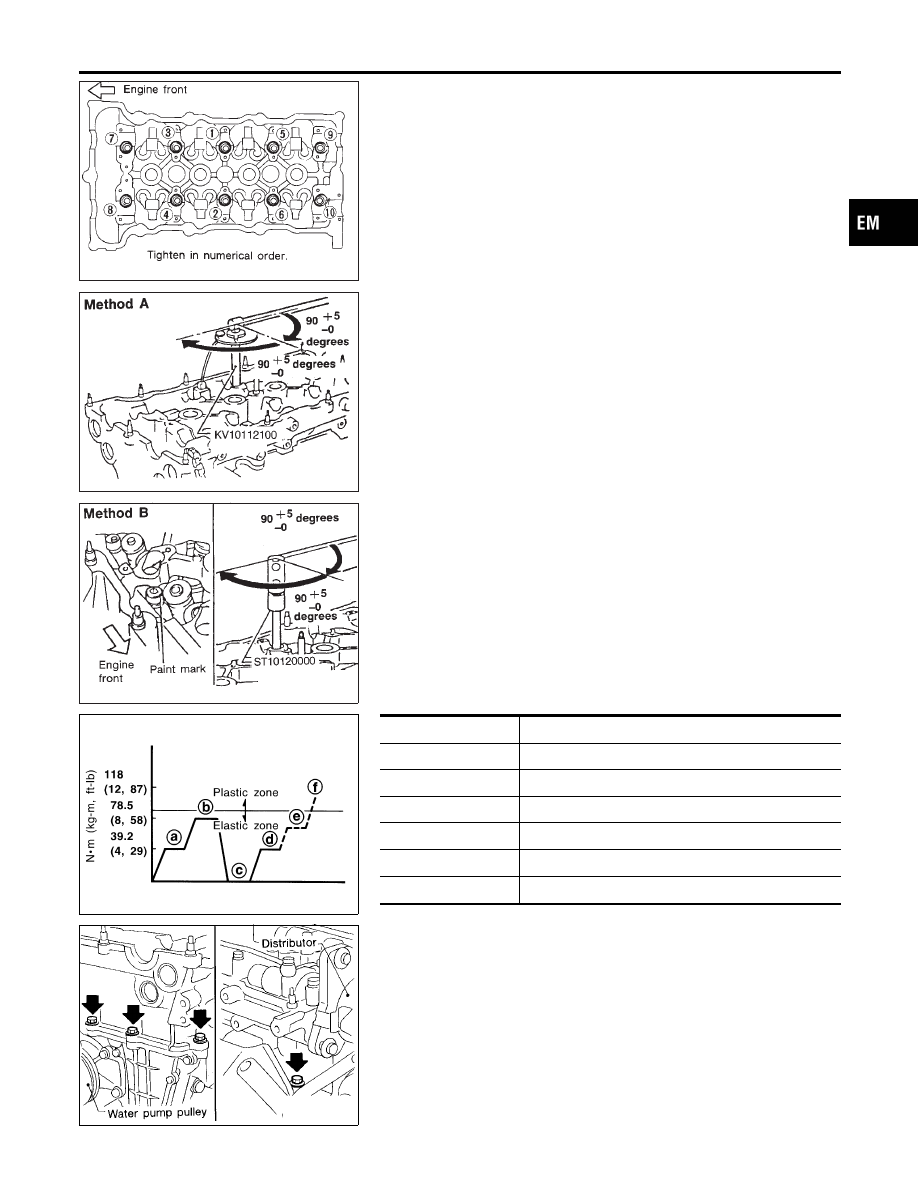

Tightening procedure:

a)

Tighten all bolts to 39.2 N·m (4.0 kg-m, 29 ft-lb).

b)

Tighten all bolts to 78.5 N·m (8.0 kg-m, 58 ft-lb).

c)

Loosen all bolts completely.

d)

Tighten all bolts to 39.2 N·m (4.0 kg-m, 29 ft-lb).

SEM575EA

SEM576EA

e)

Method A:
Turn all bolts 90 to 95 degrees clockwise with Tool or
suitable angle wrench.
Method B:
If angle wrench is not available, do the following. Mark the
side of all bolts with paint marks facing the front of the
engine. Then turn them 90 to 95 degrees clockwise.

f)

Turn all bolts 90 to 95 degrees clockwise.

g)

Ensure that paint mark on each bolt faces the rear of the
engine. (Method B only)
Do not turn any bolt 180 to 190 degrees clockwise all at
once.

SEM074DB

Tightening torque N·m (kg-m, ft-lb)

a

39.2 (4.0, 29)

b

78.5 (8.0, 58)

c

0 (0, 0)

d

39.2 (4.0, 27)

e

90 - 95 degrees (90 degree preferred)

f

90 - 95 degrees (90 degree preferred)

SEM977C

4.

Install cylinder head outside bolts.

5.

Install the following water hoses.

I

Water hose for cylinder block.

I

Water hoses for heater.

GI

MA

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Installation (Cont’d)

EM-47

MEC756B

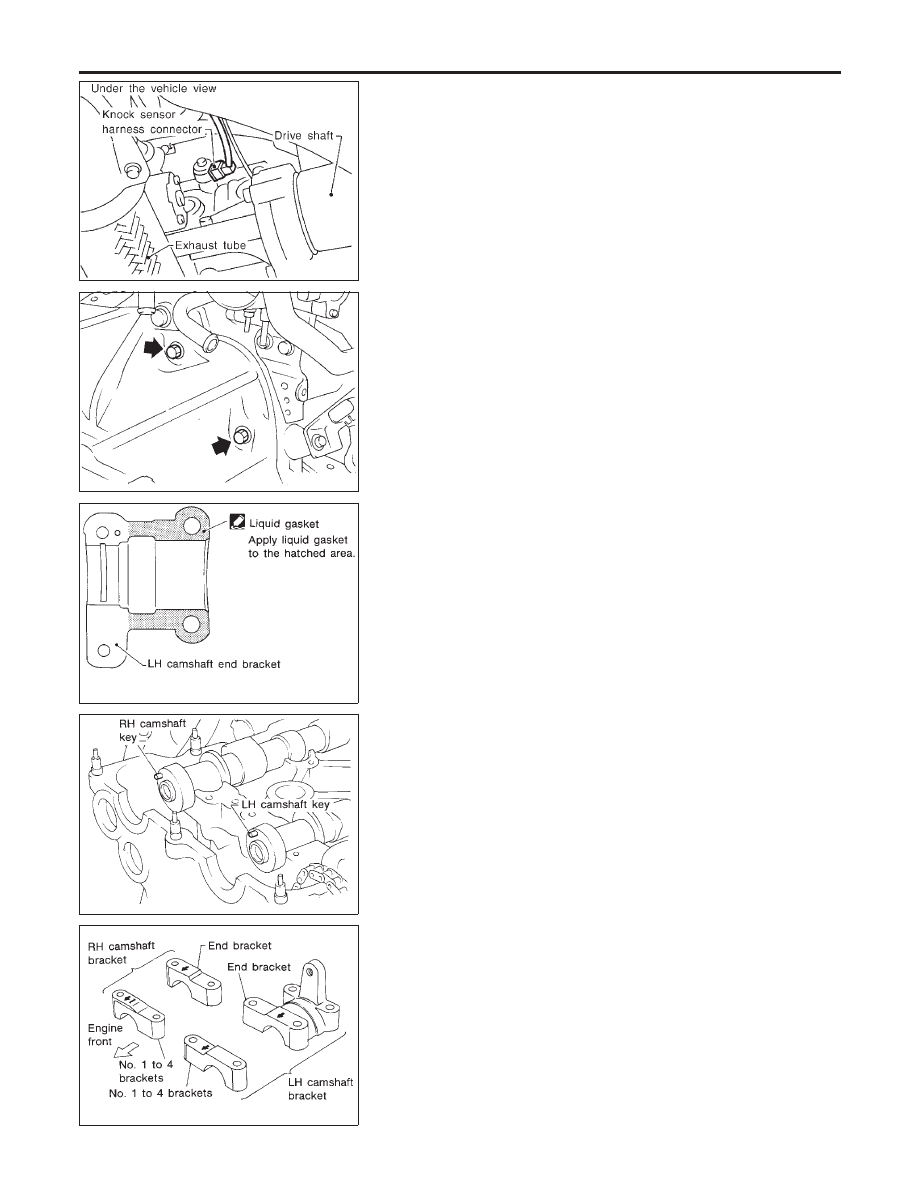

6.

Install knock sensor harness connector.

SEM354D

7.

Install starter motor.

SEM075DA

8.

Remove all traces of liquid gasket from mating surface of LH
camshaft end bracket.

I

Also remove traces of liquid gasket from mating surface of
cylinder head.

9.

Apply liquid gasket to mating surface of LH camshaft end
bracket as shown in illustration.

I

Use Genuine Liquid Gasket or equivalent.

SEM201DA

10. Install camshafts and camshaft brackets.

I

Position camshaft.

I

Exhaust camshaft key at about 12 o’clock

I

Intake camshaft key at about 10 o’clock
Apply engine oil to bearings and cam surfaces of cam-
shafts before installing them.

SEM098DA

I

Position camshaft brackets as shown in illustration.
Apply engine oil to threads and seating surfaces of cam-
shaft bracket bolts before installing them.

CYLINDER HEAD

Installation (Cont’d)
