POWER DOOR LOCK

Schematic

EL-177

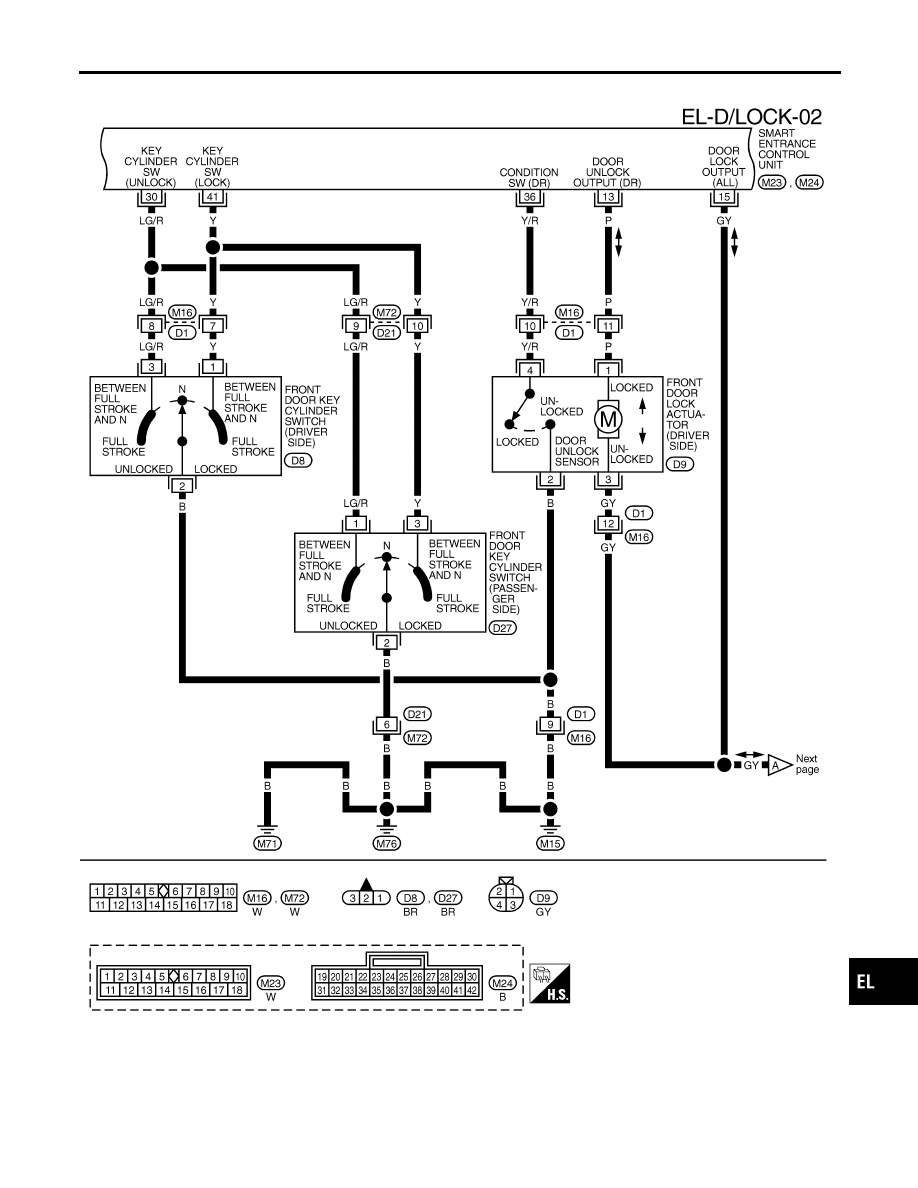

Wiring Diagram — D/LOCK —

NCEL0109

FIG. 1

NCEL0109S01

TEL858B

POWER DOOR LOCK

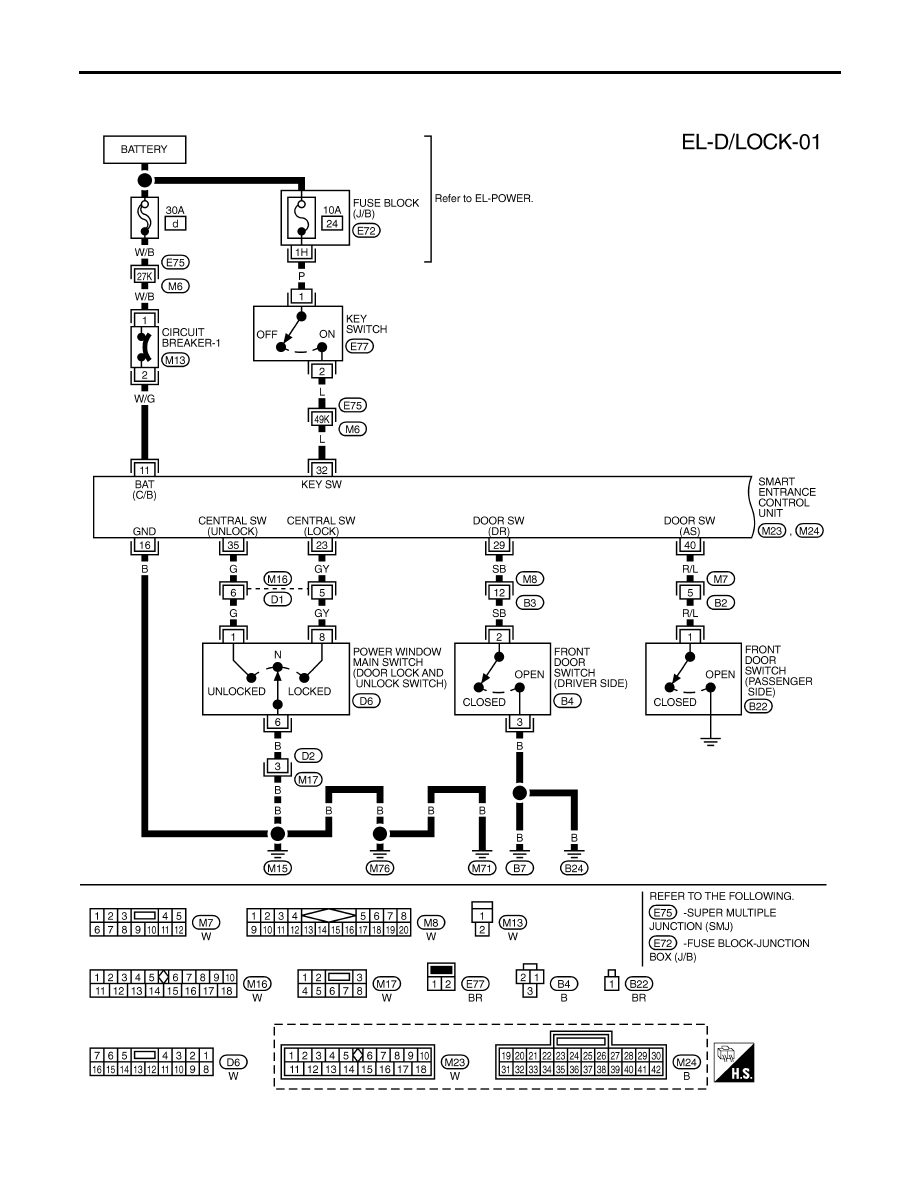

Wiring Diagram — D/LOCK —

EL-178

FIG. 2

NCEL0109S02

TEL869B

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-179

FIG. 3

NCEL0109S03

TEL933A

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-180
