If the result is OK, go to following step.

4)

Check “COOLAN TEMP/S” signal.
If the signal is less than 60°C (140°F), the result will be OK.
If the signal is above 60°C (140°F), go to the following step.

5)

Cool engine down until “COOLAN TEMP/S” signal is less than
60°C (140°F).

6)

Wait at least 10 seconds.

7)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-289.

With GST

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0180 FUEL TANK TEMPERATURE SENSOR

DTC Confirmation Procedure (Cont’d)

EC-287

Wiring Diagram

NCEC0199

TEC707

DTC P0180 FUEL TANK TEMPERATURE SENSOR

Wiring Diagram

EC-288

Diagnostic Procedure

NCEC0200

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect fuel level sensor unit harness connector.

SEF299WA

3. Turn ignition switch “ON”.

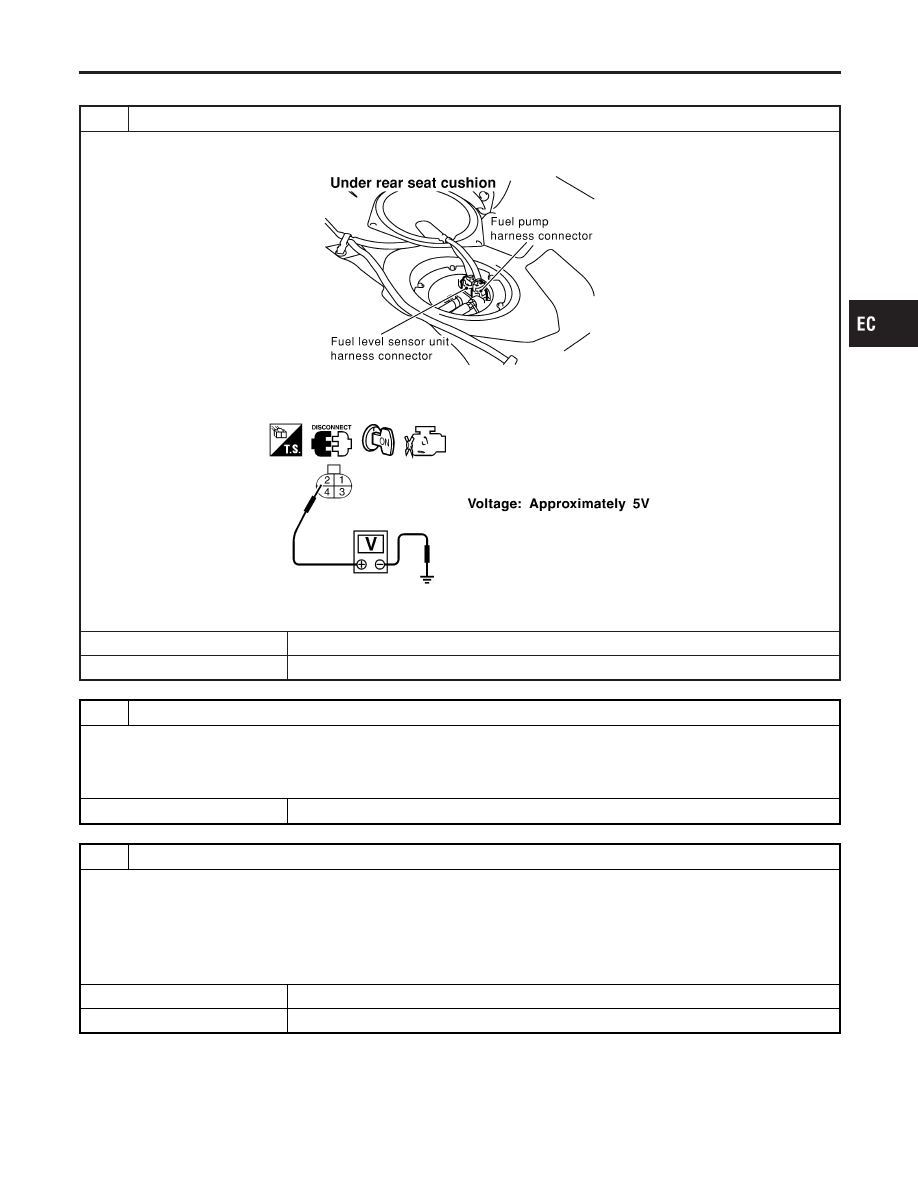

4. Check voltage between fuel level sensor unit terminal 2 and ground with CONSULT-II or tester.

SEF936X

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors B102, M74

I

Harness connectors M49, F23

I

Harness for open or short between ECM and fuel level sensor unit

©

Repair harness or connector.

3

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between fuel level sensor unit terminal 1 and body ground.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to power in harness or connectors.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0180 FUEL TANK TEMPERATURE SENSOR

Diagnostic Procedure

EC-289

4

CHECK FUEL TANK TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-290.

OK or NG

OK

©

GO TO 5.

NG

©

Replace fuel tank temperature sensor.

5

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

SEF325Z

Component Inspection

NCEC0201

FUEL TANK TEMPERATURE SENSOR

NCEC0201S01

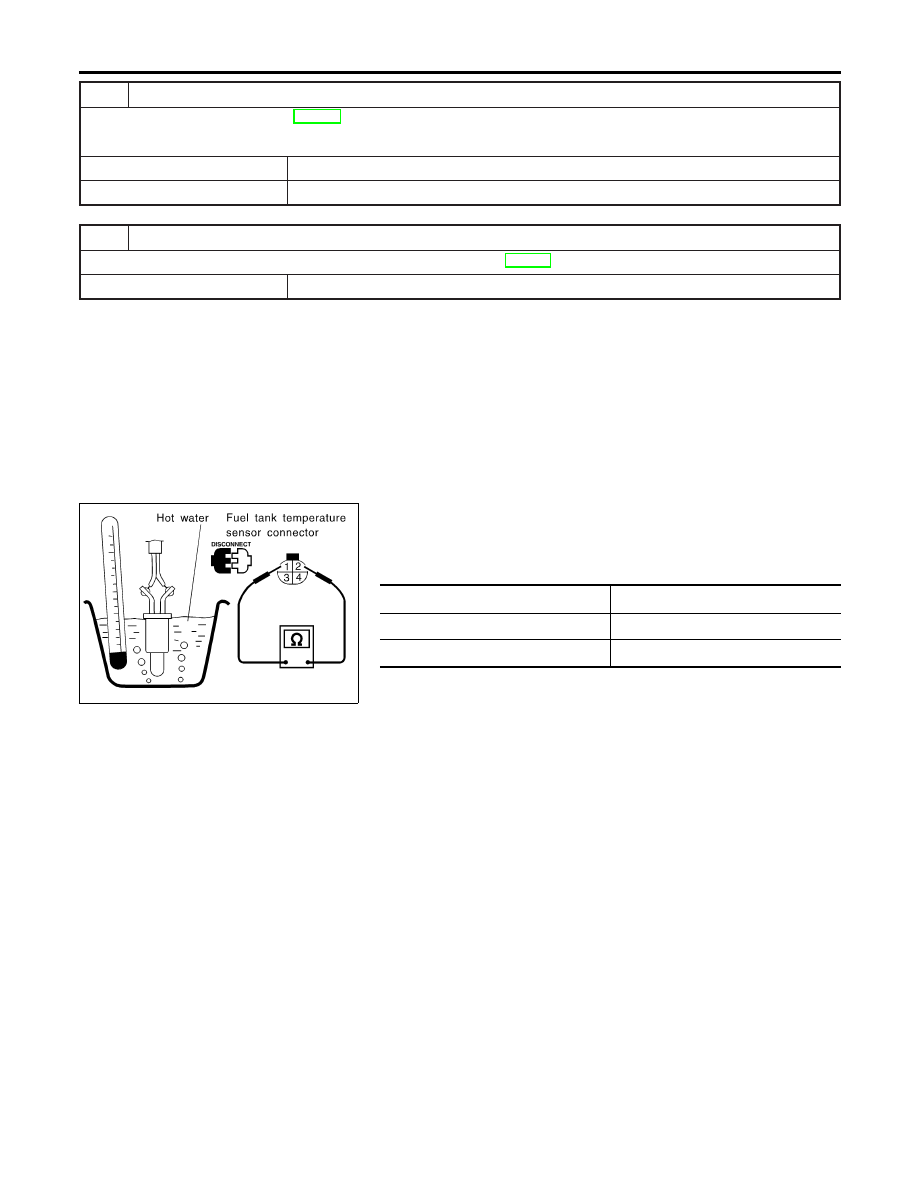

Check resistance by heating with hot water or heat gun as shown
