Infiniti G20 (P11). Manual - part 174

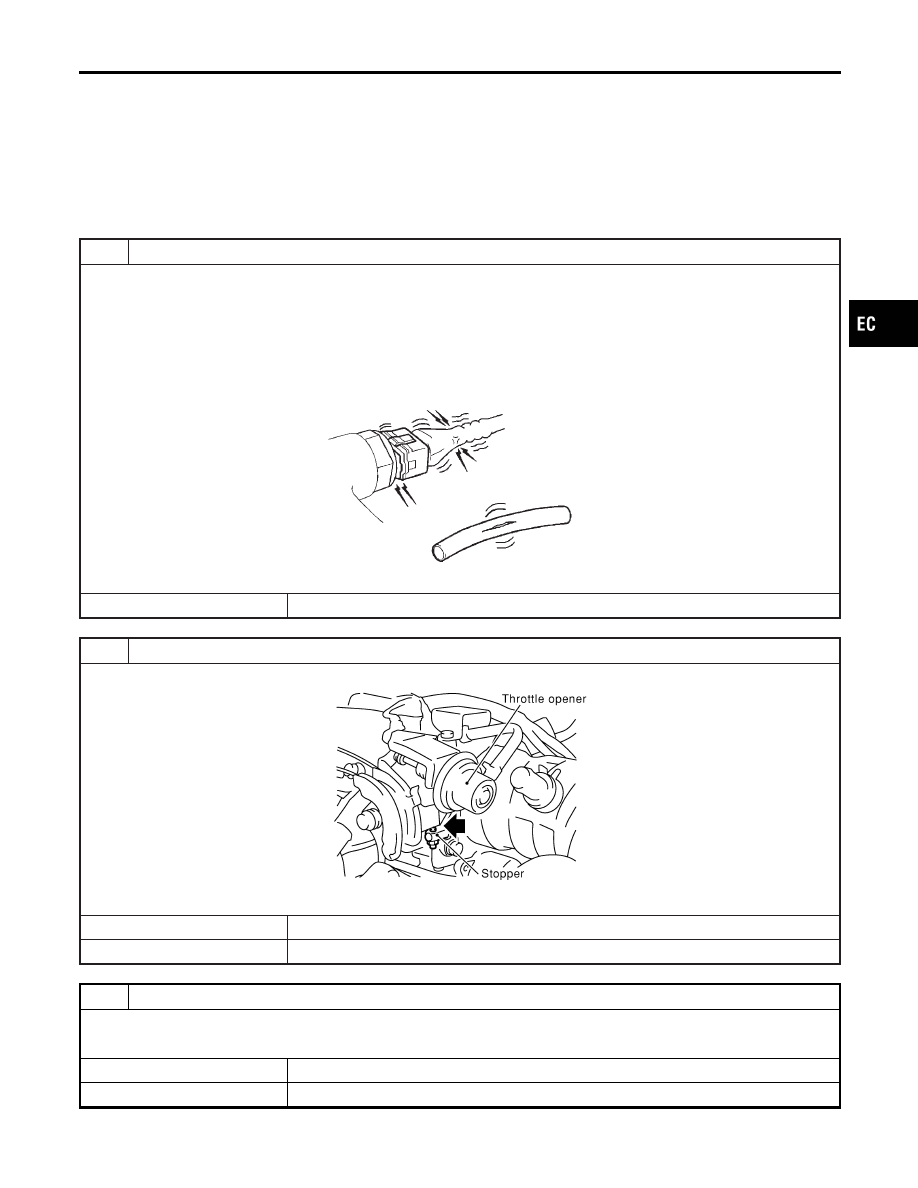

Basic Inspection

NCEC0038

Precaution:
Perform Basic Inspection without electrical or mechanical
loads applied;

I

Headlamp switch is OFF,

I

Air conditioner switch is OFF,

I

Rear window defogger switch is OFF,

I

Steering wheel is in the straight-ahead position, etc.

1

INSPECTION START

1. Check service records for any recent repairs that may indicate a related problem, or a current need for scheduled

maintenance.

2. Open engine hood and check the following:

I

Harness connectors for improper connections

I

Vacuum hoses for splits, kinks and improper connections

I

Wiring for improper connections, pinches and cuts

I

Air cleaner clogging

I

Hoses and ducts for leaks

SEF983U

©

GO TO 2.

2

CHECK THROTTLE OPENER OPERATION-I

Confirm that there is a clearance between throttle drum and stopper.

SEF864X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK THROTTLE OPENER FIXING BOLTS

Check throttle opener fixing bolts for loosening.

OK or NG

OK

©

Repair or replace throttle body assembly.

NG

©

Retighten the fixing bolts.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection

EC-107

4

CHECK THROTTLE OPENER OPERATION-II

1. Start engine and let it idle.
2. Confirm that throttle opener rod moves backward and there is a clearance between throttle drum and throttle opener

rod.

SEF865X

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 5.

5

CHECK VACUUM SOURCE FOR THROTTLE OPENER

1. Disconnect vacuum hose connected to throttle opener.
2. Check vacuum existence with engine running.

SEF866X

OK or NG

OK

©

Repair or replace throttle body assembly.

NG

©

GO TO 6.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-108

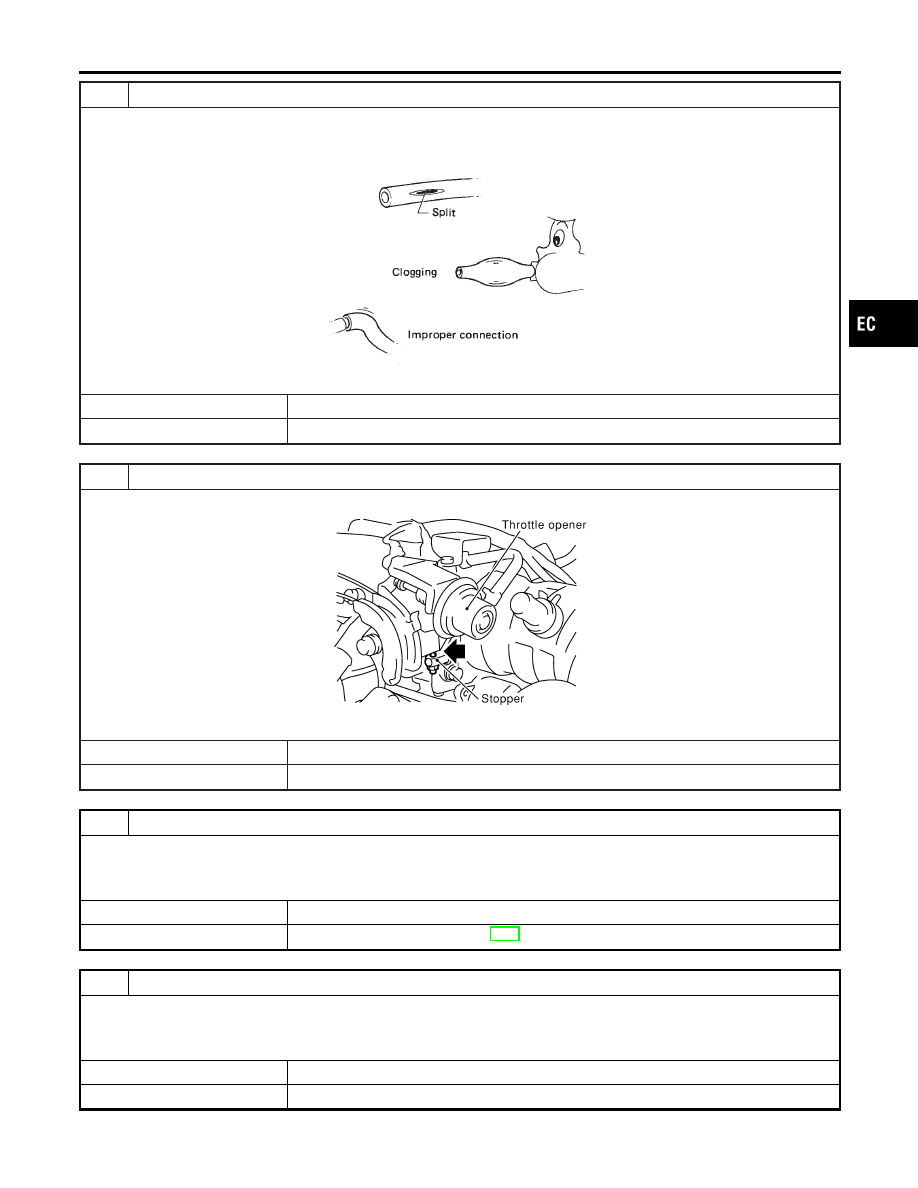

6

CHECK VACUUM HOSE

1. Stop engine.
2. Remove the vacuum hose.
3. Check the vacuum hose for splits, kinks and clogging.

SEF109L

OK or NG

OK

©

Clean vacuum port by blowing air.

NG

©

Replace vacuum hose.

7

CHECK THROTTLE DRUM OPERATION

Confirm that throttle drum moves to contact the stopper.

SEF864X

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 8.

8

CHECK ACCELERATOR WIRE INSTALLATION

1. Stop engine.
2. Check accelerator wire for slack.

OK or NG

OK

©

GO TO 9.

NG

©

Adjust accelerator wire. Refer to FE-3, “Adjusting Accelerator Wire”.

9

CHECK THROTTLE VALVE OPERATION

1. Remove intake air ducts.
2. Check throttle valve operation when moving throttle drum by hand.

OK or NG

OK

©

Retighten the throttle drum fixing nuts.

NG

©

Clean the throttle body and throttle valve.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-109

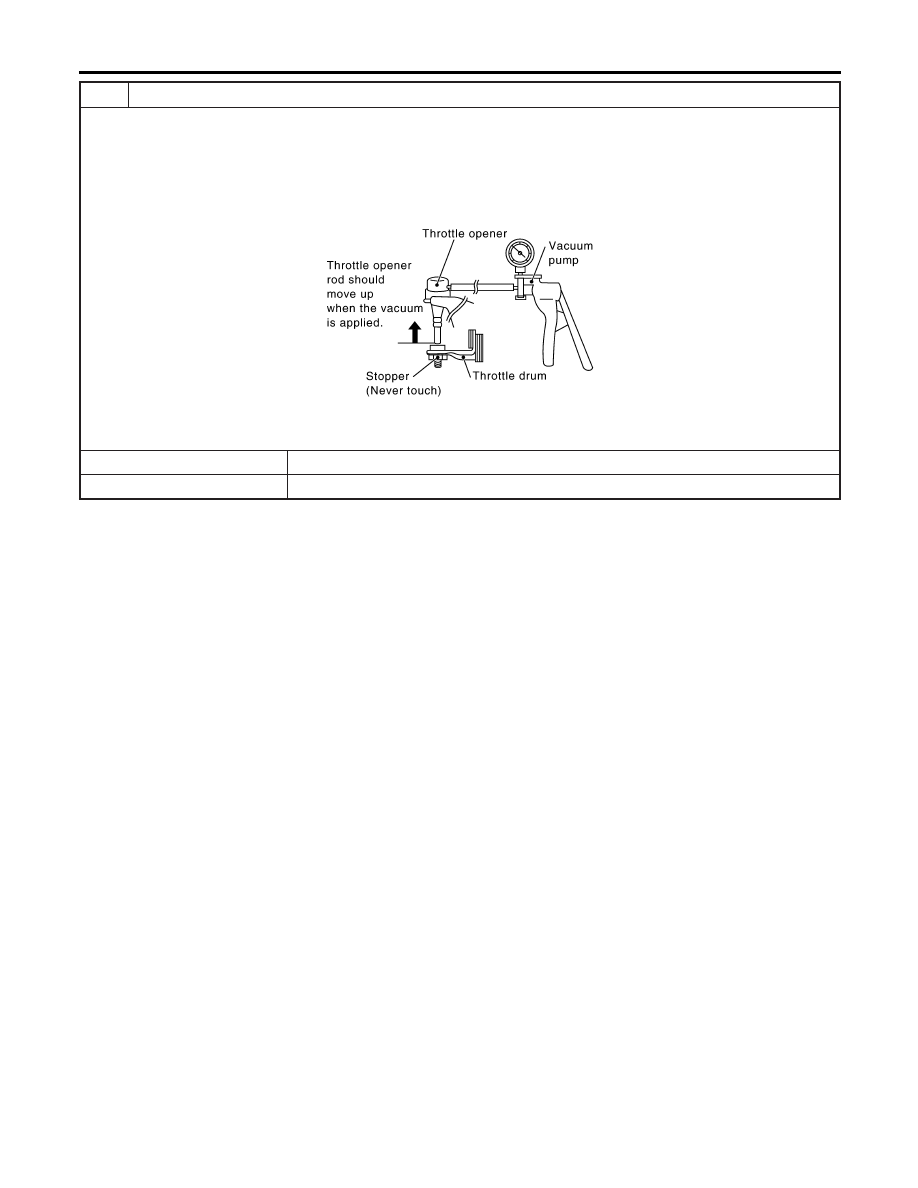

10

CHECK THROTTLE POSITION SWITCH CLOSED POSITION-I

NOTE:
Always check ignition timing before performing the following.
1. Warm up engine to normal operating temperature.
2. Stop engine.
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to vacuum pump as shown below.

SEF793WA

5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum is free from the throttle opener

rod.

With CONSULT-II

©

GO TO 11.

Without CONSULT-II

©

GO TO 17.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Basic Inspection (Cont’d)

EC-110
