Infiniti G20 (P11). Manual - part 73

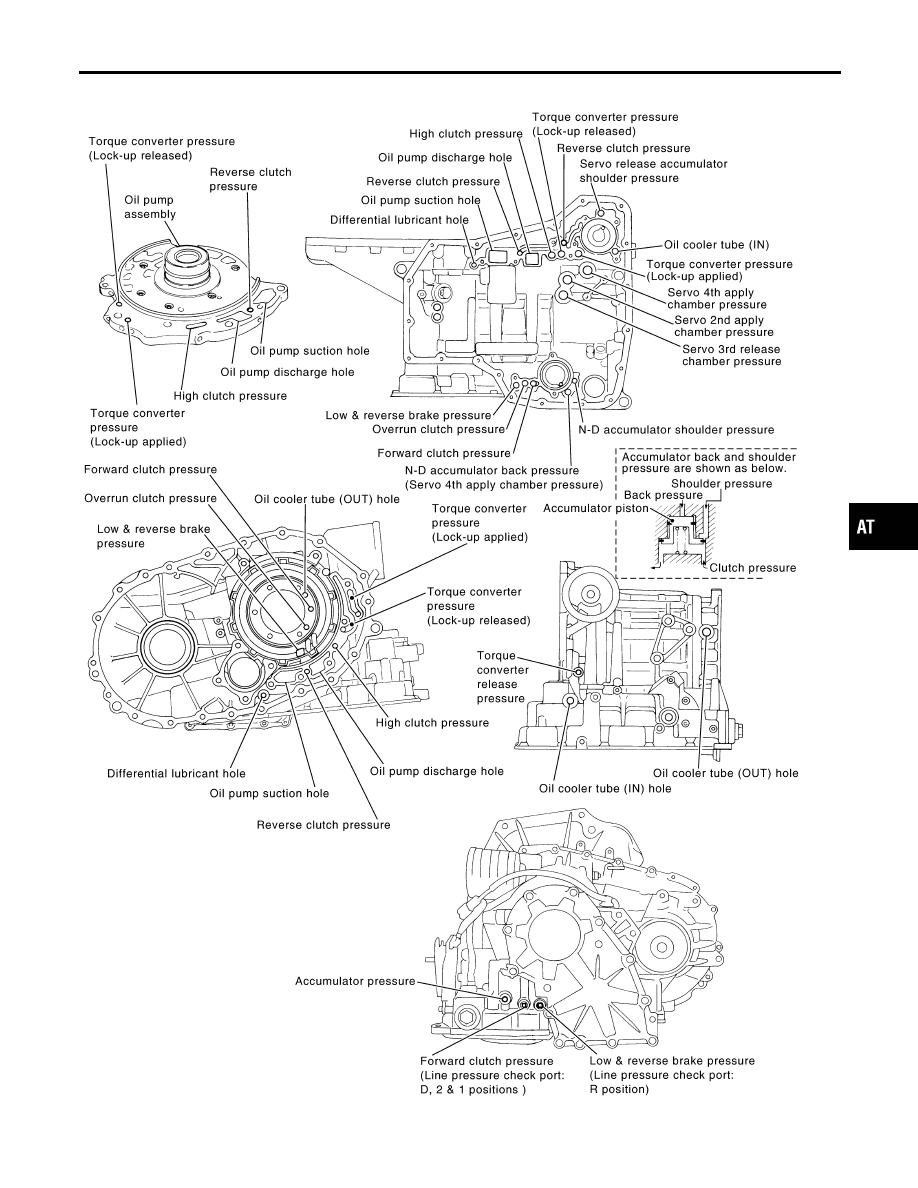

Oil Channel

NCAT0118

SAT867J

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Oil Channel

AT-289

Locations of Adjusting Shims, Needle
Bearings, Thrust Washers and Snap Rings

NCAT0117

SAT325GC

OVERHAUL

Locations of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

AT-290

NCAT0120

SAT007D

1.

Drain ATF through drain plug.

SAT008D

2.

Remove torque converter.

SAT009D

3.

Check torque converter one-way clutch using check tool as
shown at left.

a.

Insert check tool into the groove of bearing support built into
one-way clutch outer race.

b.

While fixing bearing support with check tool, rotate one-way
clutch spline using flat-bladed screwdriver.

c.

Check inner race rotates clockwise only. If not, replace torque
converter assembly.

SAT586H

4.

Remove oil charging pipe and oil cooler tube.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-291

SAT023JB

5.

Set manual shaft to “P” position.

6.

Remove PNP switch.

SAT128E

7.

Remove oil pan and oil pan gasket.

I

Do not reuse oil pan bolts.

8.

Check foreign materials in oil pan to help determine cause of
malfunction. If the fluid is very dark, smells burned, or contains
foreign particles, the frictional material (clutches, band) may
need replacement. A tacky film that will not wipe clean indi-
cates varnish build up. Varnish can cause valves, servo, and
clutches to stick and may inhibit pump pressure.

I

If frictional material is detected, replace radiator after
repair of A/T. Refer to LC-14, section “Radiator”.

9.

Remove control valve assembly according to the following pro-
cedures.

AAT260A

a.

Remove control valve assembly mounting bolts A, B and C.

DISASSEMBLY

AT-292
