Infiniti G20 (P11). Manual - part 67

2

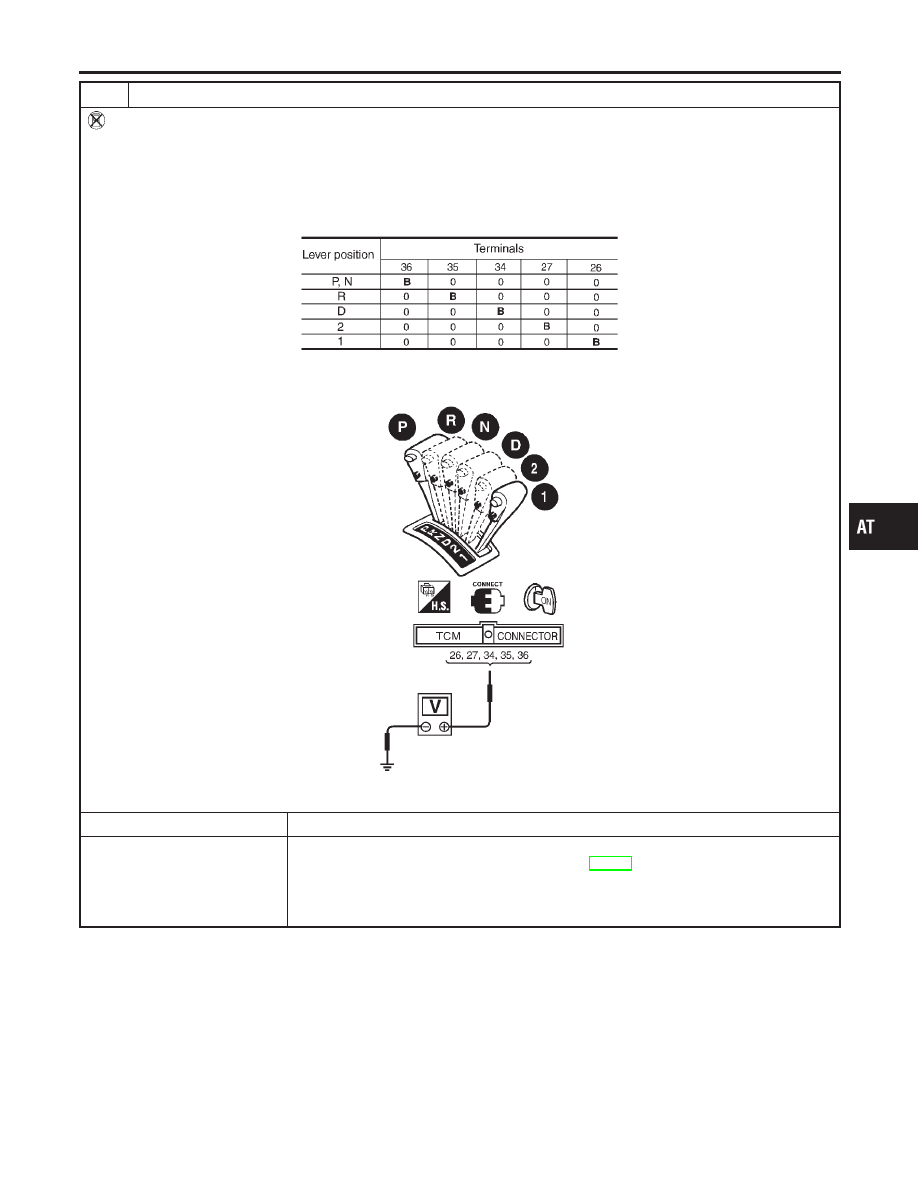

CHECK PNP SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to “ON” position. (Do not start engine.)
2. Check voltage between TCM terminals 26, 27, 34, 35, 36 and ground while moving selector lever through each posi-

tion.

Voltage:

B: Battery voltage
0: 0V

MTBL0138

SAT470J

OK or NG

OK

©

GO TO 4.

NG

©

Check the following items:

I

PNP switch (Refer to “Component Inspection”, AT-270.)

I

Harness for short or open between ignition switch and PNP switch (Main harness)

I

Harness for short or open between PNP switch and TCM (Main harness)

I

Diode (P, N positions)

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-265

3

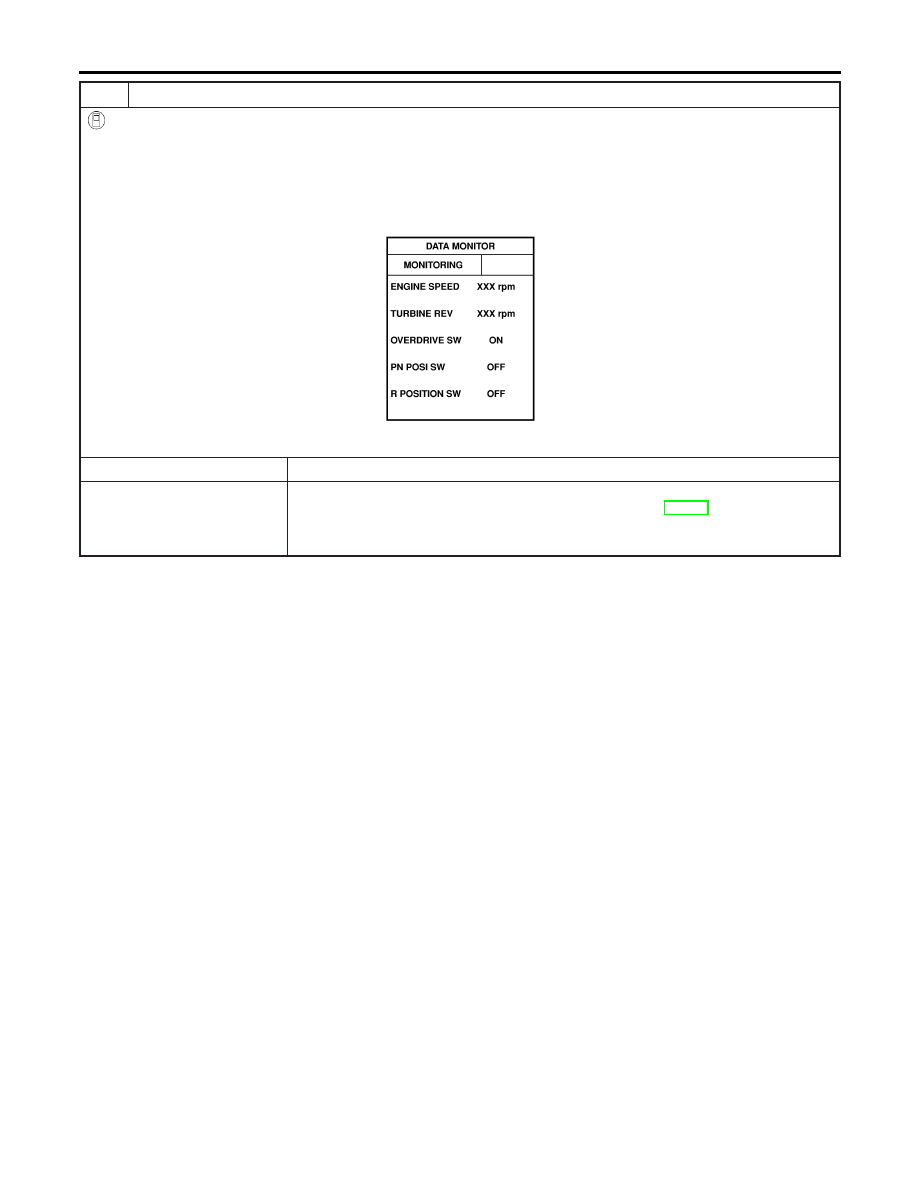

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out “OVERDRIVE SWITCH”.

Check the signal of the overdrive control switch is indicated properly.
(Overdrive control switch “ON” displayed on CONSULT-II means overdrive “OFF”.)

SAT645J

OK or NG

OK

©

GO TO 5.

NG

©

Check the following items:

I

Overdrive control switch (Refer to “Component Inspection”, AT-270.)

I

Harness for short or open between TCM and overdrive control switch (Main harness)

I

Harness of ground circuit for overdrive control switch (Main harness) for short or open

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-266

4

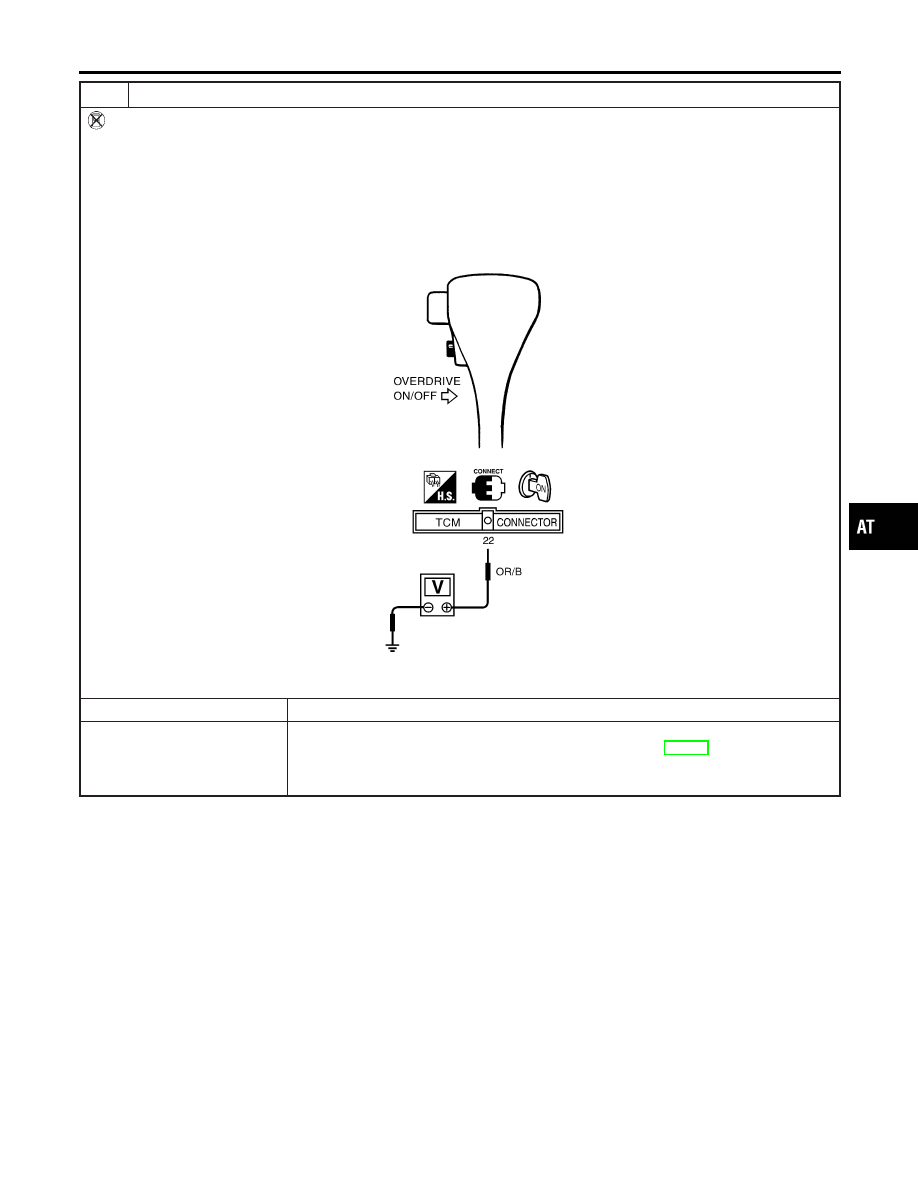

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminal 22 and ground when overdrive control switch is “ON” and “OFF”.

Voltage:

Switch position “ON”:

Battery voltage

Switch position “OFF”:

1V or less

SAT471JA

OK or NG

OK

©

GO TO 6.

NG

©

Check the following items:

I

Overdrive control switch (Refer to “Component Inspection”, AT-270.)

I

Harness for short or open between TCM and overdrive control switch (Main harness)

I

Harness of ground circuit for overdrive control switch (Main harness) for short or open

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-267

5

CHECK THROTTLE POSITION SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Apply vacuum to the throttle opener, then check the following. Refer from step 1 to 5 of “Preparation”, “TCM SELF-DI-

AGNOSTIC PROCEDURE (No Tools)”, AT-49.

2. Turn ignition switch to “ON” position.

(Do not start engine.)

3. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
4. Read out “CLOSED THL/SW” and “W/O THRL/P-SW” depressing and releasing accelerator pedal.

Check the signal of throttle position switch is indicated properly.

MTBL0011

SAT702J

OK or NG

OK

©

GO TO 7.

NG

©

Check the following items:

I

Throttle position switch — Refer to “Component Inspection”, AT-270.

I

Harness for short or open between ignition switch and throttle position switch (Main
harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-268
