COMBINATION SWITCH

LT-107

< SERVICE INFORMATION >

C

D

E

F

G

H

I

J

L

M

A

B

LT

N

O

P

>> INSPECTION END

Removal and Installation

INFOID:0000000001328369

Refer to

LT-96

 and

WW-28, "Removal and Installation of Front Wiper and Washer Switch"

.

LT-108

< SERVICE INFORMATION >

STOP LAMP

STOP LAMP

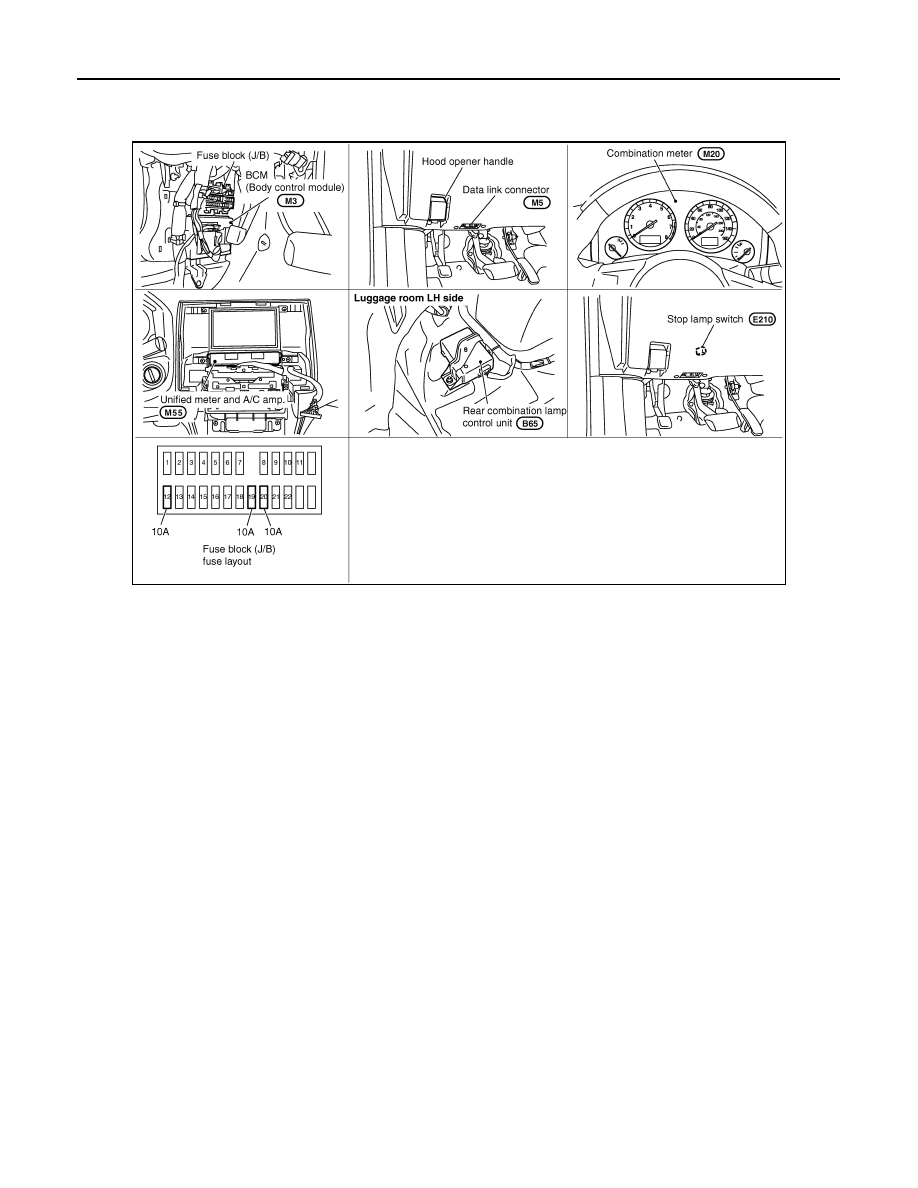

Component Parts and Harness Connector Location

INFOID:0000000001328370

System Description

INFOID:0000000001328371

The current that flows by Rear combination lamp control unit is controlled, and a stop lamp (LED) is made to
turn on.

PKIC9693E

STOP LAMP

LT-109

< SERVICE INFORMATION >

C

D

E

F

G

H

I

J

L

M

A

B

LT

N

O

P

Schematic

INFOID:0000000001328372

TKWM0625E

LT-110

< SERVICE INFORMATION >

STOP LAMP

Wiring Diagram - STOP/L -

INFOID:0000000001328373

TKWM4310E
