Hyundai Tucson (2019 год). Руководство - часть 46





7-45

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

Уровень охлаждающей жидкости
должен находиться между
отметками “L(MIN)” и “F(MAX)” на
стенке расширительного бачка при
холодном двигателе.
Если уровень охлаждающей
жидкости низкий, добавьте
дистиллированной (деионизиро

-

ванной) воды. Доведите уровень
до метки “F(MAX)”, но не
заливайте избыточное количество
жидкости.
Если пополнение приходится
проводить часто, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

(Продолжение)

Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую
осторожность. Оберните
крышку толстой тканью и
медленно проверните ее
против часовой стрелки до
первого упора. Отойдите в
сторону, пока будет
происходить стравливание
давления в системе
охлаждения. Убедившись,
что давление сброшено,
нажмите на крышку
радиатора, используя
толстую ткань, и,
продолжая вращение
против часовой стрелки,
снимите крышку.

(Продолжение)

Снятие крышки
радиатора

Не следует открывать
крышку радиатора при
работающем или горячем
двигателе. Это может
привести к повреждению
системы охлаждения и
двигателя, а также может
стать причиной тяжелых
травм в результате выброса
горячей охлаждающей
жидкости или пара.

(Продолжение)

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-46

Техническое обслуживание

После добавления охлаждаю

-

щей жидкости следует убеди

-

ться, что крышка установлена
надлежащим образом.
В противном случае во время
движения возможен перегрев
двигателя.

1. Убедитесь, что этикетка на

крышке радиатора направ

-

лена вперед.

(Продолжение)

К СВЕДЕНИЮ

(Продолжение)

Даже если двигатель
выключен, не снимайте
крышку радиатора или
сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут
привести к серьезной
травме.

Электродвигатель

(вентилятора охла

-

ждения) регулирует
температуру охла

-

ждения двигателя,

давление хладагента и
скорость автомобиля. Он
может иногда работать даже с
неработающим двигателем.
Будьте крайне внимательны,
работая около лопастей
вентилятора охлаждения,
вращающиеся лопасти
вентилятора могут нанести
травму. По мере снижения
температуры двигателя,
электродвигатель автомати

-

чески отключается. Это
нормально.
Электродвигатель (вентиля

-

тора охлаждения) может
работать до тех пор,
пока не будет отсоединен
отрицательный кабель
аккумулятора.

ОСТОРОЖНО

OTL075062

■ Моторный отсек, вид спереди

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-47

7

Т

е

хническ

ое об

слу

жив

ание

7

7

(Продолжение)

2.

Убедитесь, что маленькие
выступы внутри крышки
отверстия для охлаждающей
жидкости надежно
зафиксированы.

Рекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей

жидкости следует использовать
только деионизированную или
мягкую воду. Запрещается
добавлять жесткую воду в
оригинальную охлаждающую
жидкость. Ошибки при
смешивании охлаждающей
жидкости могут привести к
серьезной неисправности или
повреждению двигателя.

• Для защиты алюминиевых

деталей двигателя автомобиля
от коррозии и предотвращения
замерзания должна
использоваться охлаждающая
жидкость на основе
этиленгликоля с фосфатами.

• ЗАПРЕЩАЕТСЯ использовать

метиловый и этиловый спирты, а
также добавлять их в рекомен-
дуемые охлаждающие жидкости.

• Не следует использовать

растворы, в которых содержится
более 60% или менее 35%
антифриза, поскольку они
обладают пониженной
эффективностью.

Процентное содержание
компонентов смеси приведено в
следующей таблице.

Информация

В случае возникновения сомнений в
отношении пропорций смешивания
проще всего мешать 50 % воды и
50 % антифриза, так как каждой
жидкости будет поровну. Такой
вариант подходит практически для
любого температурного диапазона -
от -35°C (-31°F) и выше.

i

OTLE078010

■ Моторный отсек, вид сзади

Температура

окружающего

воздуха

Процентное содержание

компонентов смеси

(объем)

Антифриз

Вода

-15°C (5°F)

35

65

-25°C (-13°F)

40

60

-35°C (-31°F)

50

50

-45°C (-49°F)

60

40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-48

Техническое обслуживание

Замена охлаждающей
жидкости двигателя

Для замены охлаждающей
жидкости рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.

Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.

К СВЕДЕНИЮ

Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.

Охлаждающая жидкость
радиатора может  серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-49

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

ТОРМОЗНАЯ ЖИДКОСТЬ / ЖИДКОСТЬ ДЛЯ СЦЕПЛЕНИЯ (ПРИ НАЛИЧИИ)

Проверка уровня тормозной
жидкости / жидкости для
сцепления

Периодически проверяйте уровень
жидкости в бачке. Уровень должен
быть между отметками MIN
(Минимум) и MAX (Максимум) на
боковой поверхности бачка.

Перед снятием крышки бачка и
добавлением тормозной жидкости
/ жидкости для сцепления
тщательно очистите зону
вокруг крышки бачка для
предотвращения загрязнения
тормозной жидкости / жидкости
для сцепления.
Если уровень низкий, добавьте
жидкость до уровня MAX
(Максимум). По мере увеличения
пробега автомобиля уровень
жидкости снижается.
Это нормальное состояние,
связанное с износом тормозных
накладок. Если уровень жидкости
чрезмерно низкий, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
системы тормозов / сцепления.

Информация

Используйте только рекомен

-

дованную тормозную жидкость/
жидкость для сцепления. (См.
«Рекомендованные масла и
объемы» в главе 8.)

Информация

Перед заменой крышки заливной
горловины тормоза/сцепления
внимательно прочтите
предупреждение на крышке.

Информация

Перед снятием очистите крышку
заливной горловины. Используйте
только тормозную жидкость/
жидкость гидропривода сцепления
DOT3 или DOT4 из герметично
закрытого контейнера.

i

i

i

OTLE078009

Если добавлять жидкость в
тормозную систему / систему
сцепления приходится часто,
рекомендуется обратиться к
официальному дилеру
HYUNDAI для проверки
системы.

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-50

Техническое обслуживание

Необходимо принять меры
предосторожности, чтобы
тормозная жидкость / жидкость
для сцепления не попадала на
окрашенные поверхности кузова
автомобиля, так как это может
повредить краску.
Запрещается использовать
тормозную жидкость / жидкость
для сцепления, которая в
течение длительного времени
находилась в контакте с
открытым воздухом, так как в
этом случае нельзя
гарантировать ее качество. Ее
следует надлежащим образом
утилизировать.
Используйте только
рекомендованный тип
тормозной жидкости. Несколько
капель масла на минеральной
основе (моторного масла,
например), попавшие в
тормозную систему, могут
повредить ее детали.

К СВЕДЕНИЮ

При замене и добавлении
тормозной жидкости /
жидкости для сцепления
следует соблюдать
осторожность. Следите за тем,
чтобы она не попала в глаза.
При попадании тормозной
жидкости / жидкости для
сцепления в глаза необходимо
немедленно промыть их
большим количеством чистой
водопроводной воды. Как
можно скорее обратитесь за
медицинской помощью.

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-51

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

Проверка уровня жидкости в
бачке омывателя ветрового
стекла

Бачок выполнен полупрозрачным,
что позволяет визуально оценить
уровень жидкости при беглом
осмотре.
Проверьте уровень жидкости в
бачке омывателя и долейте
жидкость, если необходимо.
При отсутствии специального
раствора можно использовать
чистую воду.
Однако в районах с холодным
климатом следует использовать
незамерзающие моющие растворы.

Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.

К СВЕДЕНИЮ

OTLE078105

Охлаждающая жидкость
радиатора может  серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.

(Продолжение)

ОСТОРОЖНО

(Продолжение)

Жидкость для омывателя
ветрового стекла содержит
некоторое количество
спирта и при определенных
условиях может
воспламеняться. Не
допускайте контакта искр
или открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом может
быть нанесен ущерб
автомобилю и здоровью
пассажиров.

Жидкость омывателя
ветрового стекла является
ядовитой для людей и
животных. Запрещается
пить жидкость омывателя
ветрового стекла. Также не
допускайте попадания ее на
кожу. Это может нанести
существенный вред
здоровью или привести к
смертельному исходу.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-52

Техническое обслуживание

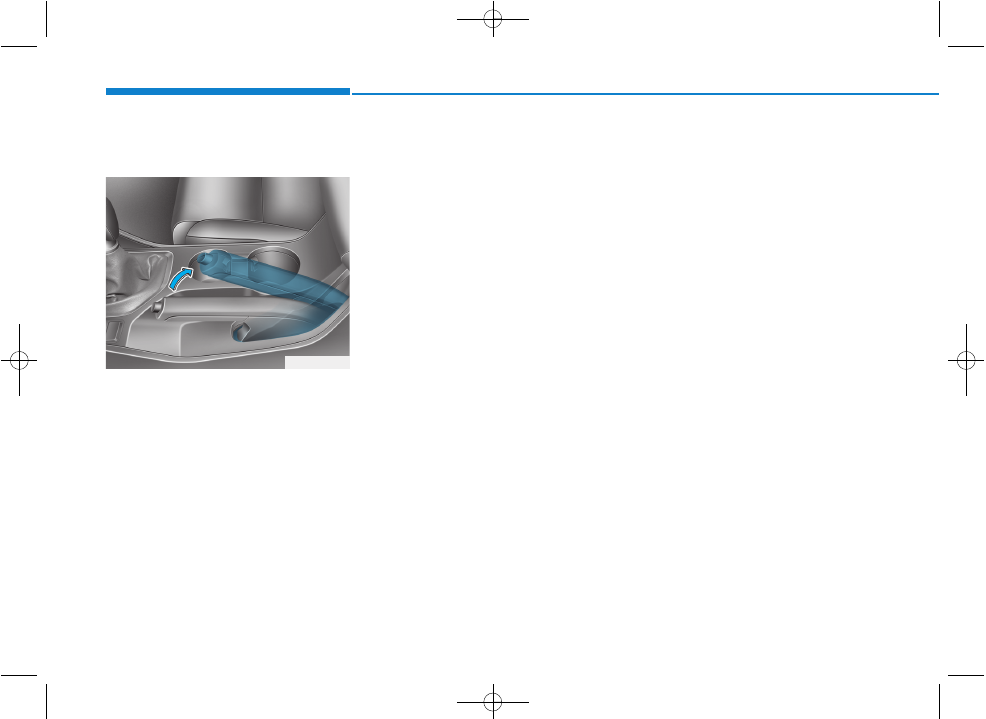

СТОЯНОЧНЫЙ ТОРМОЗ

Проверка стояночного
тормоза

Проверьте ход стояночного
тормоза, подсчитав количество
щелчков, слышимых при полном
его включении с выключенного
положения. Кроме того,
стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль
на достаточно крутом склоне. Если
ход отличается от требуемого,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.

Ход : 5~6 щелчков при усилии

20 кг (44 фунта, 196 Н).

OTL055011

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-53

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

ТОПЛИВНЫЙ ФИЛЬТР (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)

Слив воды из топливного
фильтра

Топливный фильтр отделяет воду
от топлива и тем самым играет
важную роль в работе двигателя.
Отделенная вода накапливается
на дне фильтра.
Если в топливном фильтре
скопилось достаточно большое
количество воды, при переводе
ключа зажигания в положение
“ON” (включено), включится
контрольная лампа.
Если эта контрольная лампа
горит или мигает, рекомендуем
обратиться к уполномоченному
дилеру HYUNDAI.

Если вовремя не сливать воду,
скопившуюся в топливном
фильтре, при ее смешивании с
топливом основные элементы
автомобиля, такие, как
топливная система, могут быть
повреждены.

Замена фильтрующего
элемента топливного
фильтра

Информация

Если есть необходимость в замене
картриджа топливного фильтра,
рекомендуем использовать для
замены оригинальные детали,
приобретенные у уполномоченного
дилера HYUNDAI.

i

К СВЕДЕНИЮ

OTL075014

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-54

Техническое обслуживание

ВОЗДУШНЫЙ ФИЛЬТР

Замена фильтра

Воздушный фильтр для проверки
можно очистить сжатым воздухом.
Не пытайтесь промывать или
прополаскивать его, так как это
приведет к повреждению фильтра.
В случае сильного загрязнения
воздушный фильтр нужно
заменить.

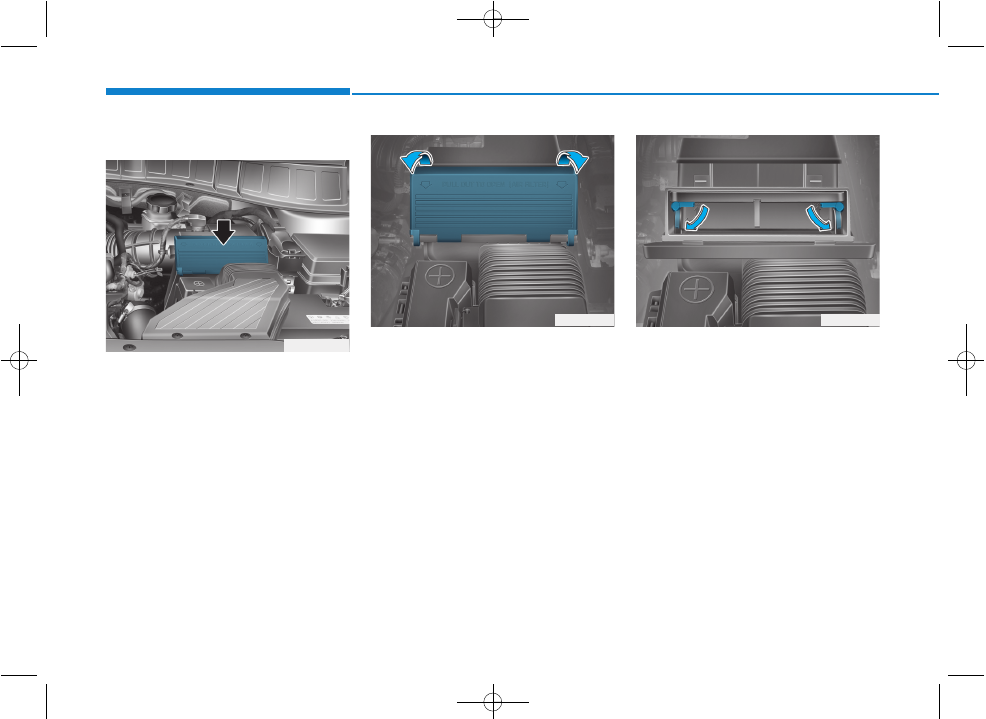

1.

Снимите крышку воздушного
фильтра.

2.

Протрите внутреннюю часть
воздушного фильтра.

3.

Потяните рычаг вниз для в
положение UNLOCK
(разблокирование).

OTL075013

OTL075015

OTL075016

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-55

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

4. Замените воздушный фильтр.

5. Потяните рычаг (1) вверх в

положение LOCK (блокировка).

6. Установите крышку и убедитесь,

что внутренние крюки (2) вошли
в отверстия (3)

7. Убедитесь,

что

крышка

установлена должным образом.

Информация

Если автомобиль эксплуатируется в
чрезмерно запыленных или
песчаных регионах, заменяйте
элемент чаще, чем в
рекомендованные интервалы (см.
пункт "Техническое обслуживание
при тяжелых условиях
эксплуатации" в этой главе).

• Не эксплуатируйте автомобиль

без воздушного фильтра, это
приведет к повышенному
износу двигателя.

• При снятии фильтрующего

элемента воздушного фильтра
следите за тем, чтобы пыль
или грязь не попадали во
впускную магистраль,
поскольку это может привести
к повреждению двигателя.

• Используйте оригинальные

детали HYUNDAI.
Использование прочих деталей
может

привести к

повреждению датчика расхода
воздуха.

К СВЕДЕНИЮ

i

OTL075017

OTL075018

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-56

Техническое обслуживание

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ

Состояния фильтра

Необходимо заменять воздушный
фильтр системы кондициониро

-

вания согласно графику
технического обслуживания. Если
автомобиль эксплуатируется в
городах с сильно загрязненным
воздухом или в условиях
запыленных, неровных дорог в
течение продолжительного
периода времени, фильтр
необходимо проверять и менять
чаще. При самостоятельной
замене воздушного фильтра
системы управления
микроклиматом следуйте
методике, описанной ниже;
выполняя замену, следите за тем,
чтобы не повредить другие
компоненты автомобиля.

Установите новый воздушный
фильтр системы климат-
контроля в правильном
направлении, при котором
символ стрелки (

↓↓

) должен быть

обращен вниз.
В противном случае
эффективность работы
системы климат-контроля
может  быть снижена, а система
может издавать шум.

Замена фильтра

1.

При открытом перчаточном
ящике, удалить с обеих сторон
стопоры.

2. Снимите

поддерживающую

ленту (1).

К СВЕДЕНИЮ

OTL075019

OTL075020

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-57

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

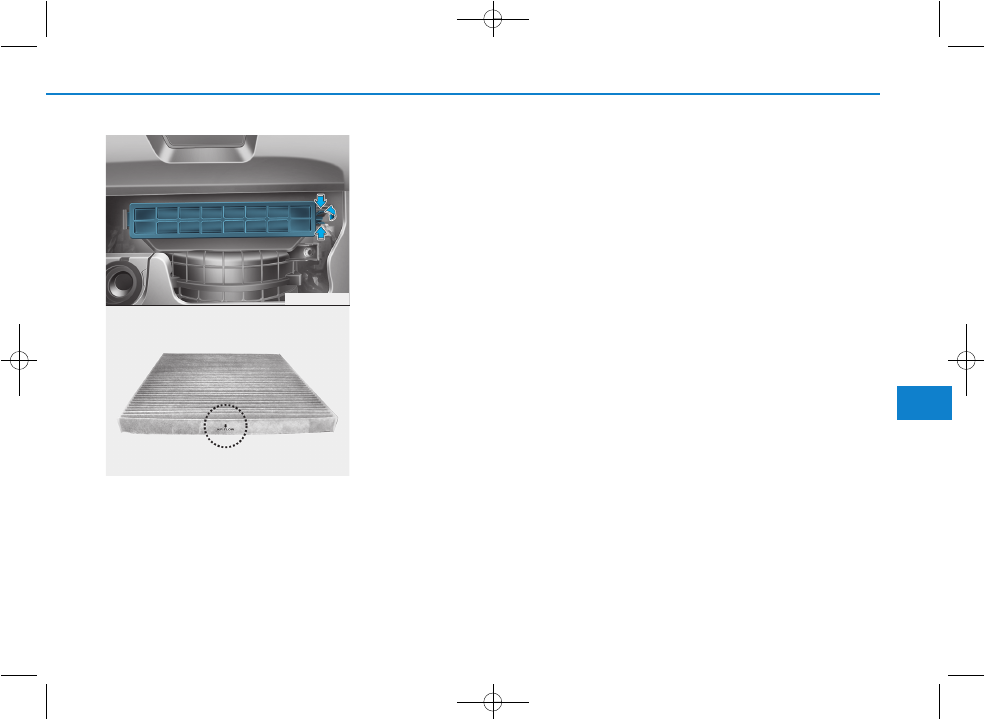

3. Удалите корпус воздушного

фильтра системы климат-
контроля, нажимая на фиксатор
с правой стороны крышки.

4. Замените  воздушный  фильтр

системы управления
микроклиматом.

5.

Установка выполняется в
порядке, обратном разборке.

OTLE075011

OTLE075012

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-58

Техническое обслуживание

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

Проверка состояния щеток

Информация

Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.

Загрязнение лобового стекла
или щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя.
Обычными источниками
загрязнения являются насекомые,
сок деревьев и горячий воск,
используемый в некоторых
коммерческих автомобильных
мойках. Если щетки плохо очищают
стекло, вымойте стекло и щетки
качественным моющим средством
или нейтральным чистящим
средством, после чего тщательно
ополосните чистой водой.

Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.

Информация

Щетки стеклоочистителя являются
расходным материалом и
гарантийные обязательства не
распространяются на обычный
износ щеток.

i

К СВЕДЕНИЮ

i

OLMB073019

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-59

7

Т

е

хническ

ое об

слу

жив

ание

7

7

Замена щеток

Если стеклоочистители не
очищают стекло должным
образом, это может означать, что
щетки изношены или повреждены,
и их необходимо заменить.

Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться перемещать
их вручную.

Использование щеток
стеклоочистителей, не
соответствующих требованиям,
может привести к неисправностям
стеклоочистителей и выходу их из
строя.

Щетка стеклоочистителя
ветрового стекла

1. Поднимите рычаг стеклоочисти

-

теля.

К СВЕДЕНИЮ

К СВЕДЕНИЮ

Не допускайте падения
рычага стеклоочистителя на
ветровое стекло, поскольку
он может выбить кусок стекла
или расколоть стекло.

ВНИМАНИЕ

OLF074017

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-60

Техническое обслуживание

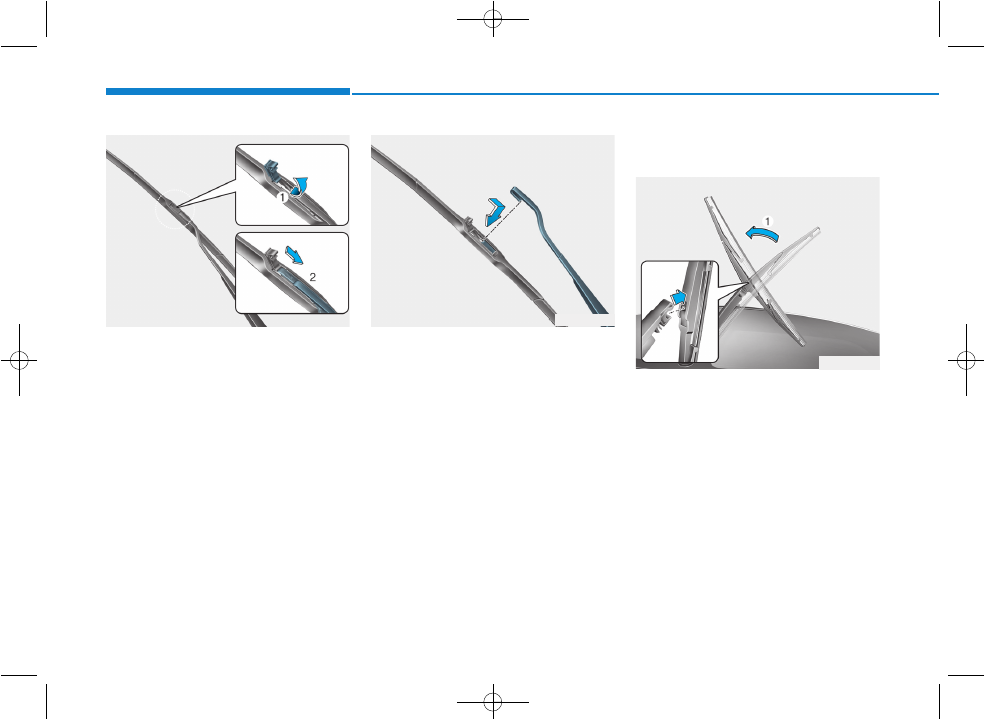

2.

Поднять зажим щетки
стеклоочистителя. Затем опустить
щетку в сборе и снять ее.

3. Установить новую щетку в сборе в

обратном демонтажу порядке.

4. Верните рычаг стеклоочистителя

на ветровое стекло.

Щетка стеклоочистителя
заднего стекла

1. Поднимите стеклоочиститель и

снимите щетку.

OTL075050

OLF074018

OLF074019

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     44      45      46      47     ..
