BR-60

ТОРМОЗНАЯ СИСТЕМА







Код № C1604: Неисправность электронного блока управления
(Сбой в EEPROM (электрически стираемое программируемое постоянное
запоминающее устройство) или сбой в электронном блоке управления)

Вероятная причина

Интегрированный управляющий блок ABS (HECU) постоянно следит за
цепью управления электромагнитных клапанов. Он определяет наличие
обрыва или короткого замыкания в катушке электромагнитного клапана или
в жгуте проводов, даже если питание не подается к электромагнитным
клапанам напрямую или через электронный блок управления.

•

Неисправность проводки или разъема

•

Неисправность гидравлического блока ABS

•

Неисправность интегрированного
управляющего блока ABS (HECU)







Код № C2112: Реле электромагнитных клапанов
(включая неисправность предохранителя).

Вероятная причина

После поворота ключа замка зажигания в положение "ON" (ВКЛ)
интегрированный управляющий блок ABS (HECU) включает и выключает
реле электромагнитных клапанов в течение первоначальной проверки
системы. При этом сравнивается напряжение, подаваемое на реле
электромагнитных клапанов, с напряжением в линии управляющей цепи
питания электромагнитных клапанов. Если обнаружено отсутствие
напряжения в линии управляющей цепи питания электромагнитных
клапанов, то интегрированный управляющий блок ABS (HECU) определяет
это как наличие обрыва цепи и выводится код неисправности С2112.

•

Неисправность проводки или разъема

•

Неисправность интегрированного
управляющего блока ABS (HECU)











Замените предохранители

OK

NG

Замените интегрированный
управляющий блок ABS
(HECU)

Проверьте предохранители
(30 А и 10 А)

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-61







Код № C2402: Неисправность в электрической цепи
(реле электродвигателя насоса или электродвигатель насоса).

Вероятная причина

Когда линия питания электродвигателя насоса исправна, не обнаружено
наличие сигнала в линии управляющей цепи питания электродвигателя
насоса.

•

Неисправность гидравлического блока ABS

•

Неисправность интегрированного
управляющего блока ABS (HECU)







ВНИМАНИЕ
Принудительная активация электродвигателя насоса
ABS с помощью режима ACTUATOR TEST тестера
HI-SCAN (Pro) или тестера HI-SCAN приведет к разрядке
аккумуляторной батареи. Запустите двигатель и
оставьте его работать на некоторое время после
завершения проверки.
















ДА

Проверьте проводку и
отремонтируйте при необходимости.

Отремонтируйте проводку или
разъем

Отсоедините разъем Е13
интегрированного управляю-
щего блока ABS (HECU).
•

Измерьте напряжение
между выводом 9 и
"массой".



Норма: Напряжение
бортовой сети

NG

NG

NG

ДА

Проверьте питание
электродвигателя насоса.
Выводы 9, 8, 24 разъема E13

Замените интегрированный
управляющий блок ABS (HECU)

HI-SCAN actuator test
С помощью режима
ACTUATOR TEST (проверка
исполнительных устройств)
тестера приведите в действие
электродвигатель насоса ABS.
Проверьте, слышен ли звук
работы электродвигателя?

BR-62

ТОРМОЗНАЯ СИСТЕМА







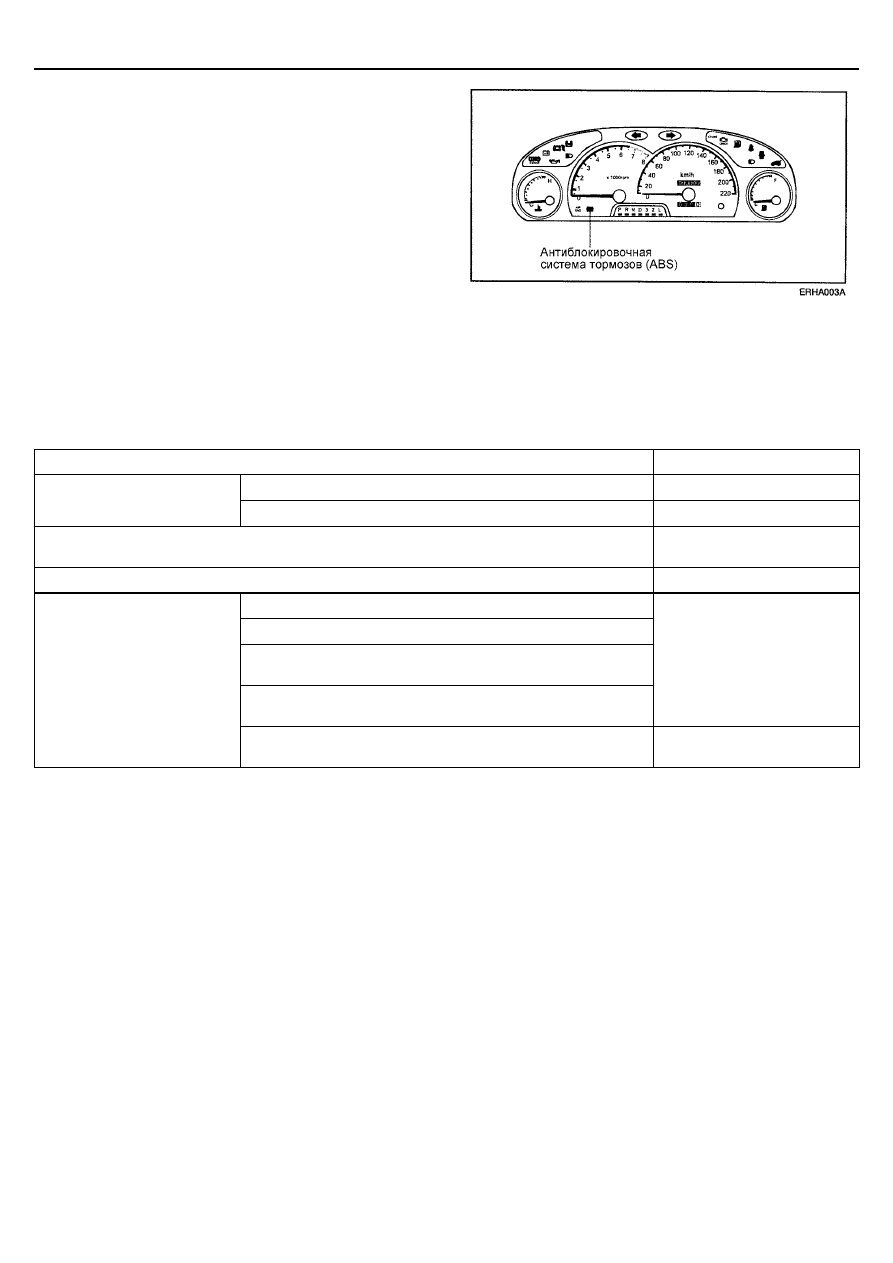

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
ABS


Проверьте, что контрольная лампа ABS загорается как
следует.

После поворота ключа замка зажигания в положение
“ВКЛ” (ON) контрольная лампа загорается приблизительно
на 2 секунды и затем гаснет.









ТАБЛИЦА ПРОВЕРКИ ПО
ПРИЗНАКАМ
НЕИСПРАВНОСТЕЙ


Найдите в таблице признак неисправности и выполните
соответствующую процедуру проверки.


Неисправность

№ процедуры

Невозможна связь со всеми электронными системами. 1

Невозможна связь
с тестером Hi-SCAN

Невозможна связь только с системой ABS.

2

Когда ключ замка зажигания переведен в положение "ВКЛ" (ON) (двигатель не работает)
контрольная лампа ABS не горит.

3

Контрольная лампа ABS остается гореть после запуска двигателя. 4

Разные тормозные усилия с левой и правой сторон.

Недостаточное усилие торможения

Система ABS вступает в действие при нормальных условиях
торможения

Система ABS срабатывает перед остановкой автомобиля при
нормальных условиях торможения.

5

Неисправности в работе
системы ABS.

Сильная вибрация педали тормоза при работе системы ABS
(см. пункт "ВНИМАНИЕ" ниже)

-







ВНИМАНИЕ
Во время работы системы ABS возможно наличие
вибрации педали тормоза или ситуации, когда педаль
тормоза нажать невозможно. Данные явления связаны
с изменяющейся величиной давления в тормозных
контурах, которое генерируется для предотвращения
блокировки колес, и не являются аномальными.








АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-63







ПРОЦЕДУРЫ ПОИСКА
НЕИСПРАВНОСТЕЙ ПО ИХ
ПРИЗНАКАМ



ПРОЦЕДУРА №1





Невозможна связь с тестером HI-SCAN
(Невозможна связь со всеми электронными системами.)

Вероятная причина

Возможно наличие неисправности в системе электропитания (включая
соединение с "массой") для линии диагностики.

•

Неисправность разъема

•

Неисправность проводки



ПРОЦЕДУРА №2





Невозможна связь с тестером HI-SCAN
(Невозможна связь только с системой ABS.)

Вероятная причина

Когда связь с тестером HI-SCAN невозможна, то, возможно, причиной
неисправности является обрыв в цепи питания интегрированного
управляющего блока ABS (HECU) или обрыв в цепи выходного сигнала
линии диагностики.

•

Перегорел предохранитель

•

Неисправность разъема или проводки

•

Неисправность интегрированного
управляющего блока ABS (HECU)











Отремонтируйте

Проверьте сопротивление между разъемом
M14 и разъемом E13 интегрированного
управляющего блока ABS (HECU).
•

Отсоедините разъем и выполните
измерения на разъеме со стороны
жгута проводов.

•

Сопротивление между выводом 7
разъема и выводом 1 диагностического
разъема.



Норма: Цепь замкнута

Проверьте наличие
признаков
неисправности

Проверьте наличие
признаков
неисправности

Проверьте проводку между
интегрированным управля-
ющим блоком ABS (HECU) и
стандартным диагностическим
разъемом (DLC) и при необхо-
димости отремонтируйте

Проверьте проводку между
интегрированным управляющим
блоком ABS (HECU)
 и предохранителем (2ЕА) в
блоке предохранителей и при
необходимости отремонтируйте

NG

NG

NG

NG

NG

OK

NG

OK

NG

Проверьте наличие признаков
неисправности

Проверьте следующий разъем: Е14

Замените интегрированный
управляющий блок ABS (HECU)

NG

Отремонтируйте

OK

OK

Отремонтируйте

OK

Проверьте сопротивление на разъеме Е13
интегрированного управляющего блока ABS
(HECU).
•

Отсоедините разъем и выполните
измерения на разъеме со стороны
жгута проводов.

•

Состояние цепи между выводом 24
разъема и "массой" кузова.

НОРМА: Цепь замкнута.

Проверьте сопротивление на разъеме Е13
интегрированного управляющего блока ABS
(HECU).
•

Отсоедините разъем и выполните
измерения на разъеме со стороны
жгута проводов.

•

Напряжение между выводом 9 разъема
и "массой" кузова.



Норма: Напряжение бортсети

Проверьте
следующий
разъем
ЕМ01
