BR-36

ТОРМОЗНАЯ СИСТЕМА







ЭЛЕКТРОННАЯ СИСТЕМА
РАСПРЕДЕЛЕНИЯ
ТОРМОЗНЫХ УСИЛИЙ (EBD)


Применение электронной системы распределения
тормозных усилий вместо обычного регулятора давления
задних тормозов клапана позволяет получить идеальное
распределение давления в контурах передних и задних
тормозов. В результате предотвращается блокировка
задних колес и обеспечивается более высокая
эффективность тормозов в зоне торможения.




ПРЕИМУЩЕСТВА ЭЛЕКТРОННОГО
УПРАВЛЕНИЯ


-

Функциональное улучшение параметров основной
тормозной системы.

-

Компенсация различных коэффициентов сцепления
колес с дорогой.

-

Нет необходимости в установке регулятора давления
задних тормозов

-

Указание наличия неисправности с помощью
контрольной лампы.

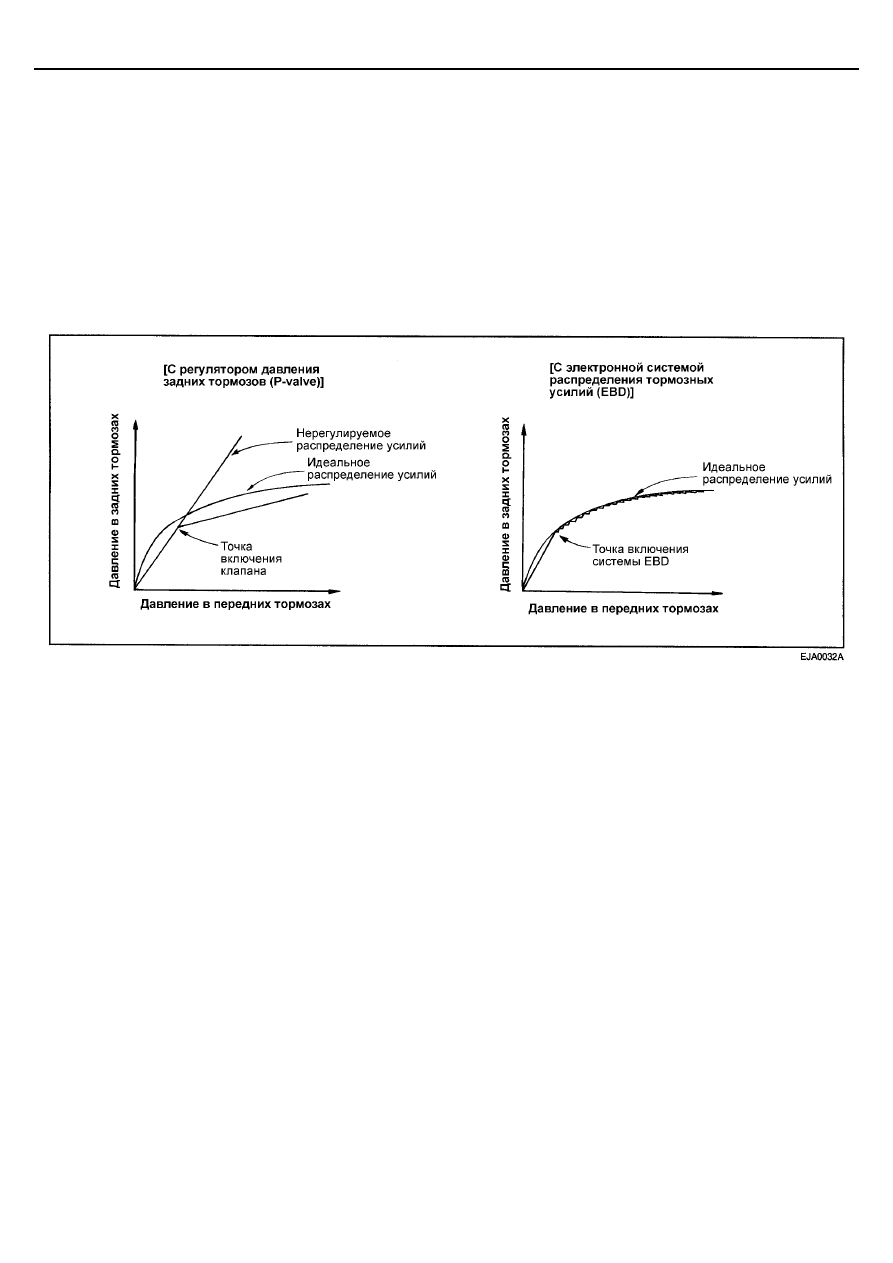

СРАВНЕНИЕ ХАРАКТЕРИСТИК РАСПРЕДЕЛЕНИЯ ТОРМОЗНЫХ УСИЛИЙ














АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-37







ПРОВЕРКА НА ВЫВОДАХ ИНТЕГРИРОВАННОГО УПРАВЛЯЮЩЕГО
БЛОКА ABS (HESU)



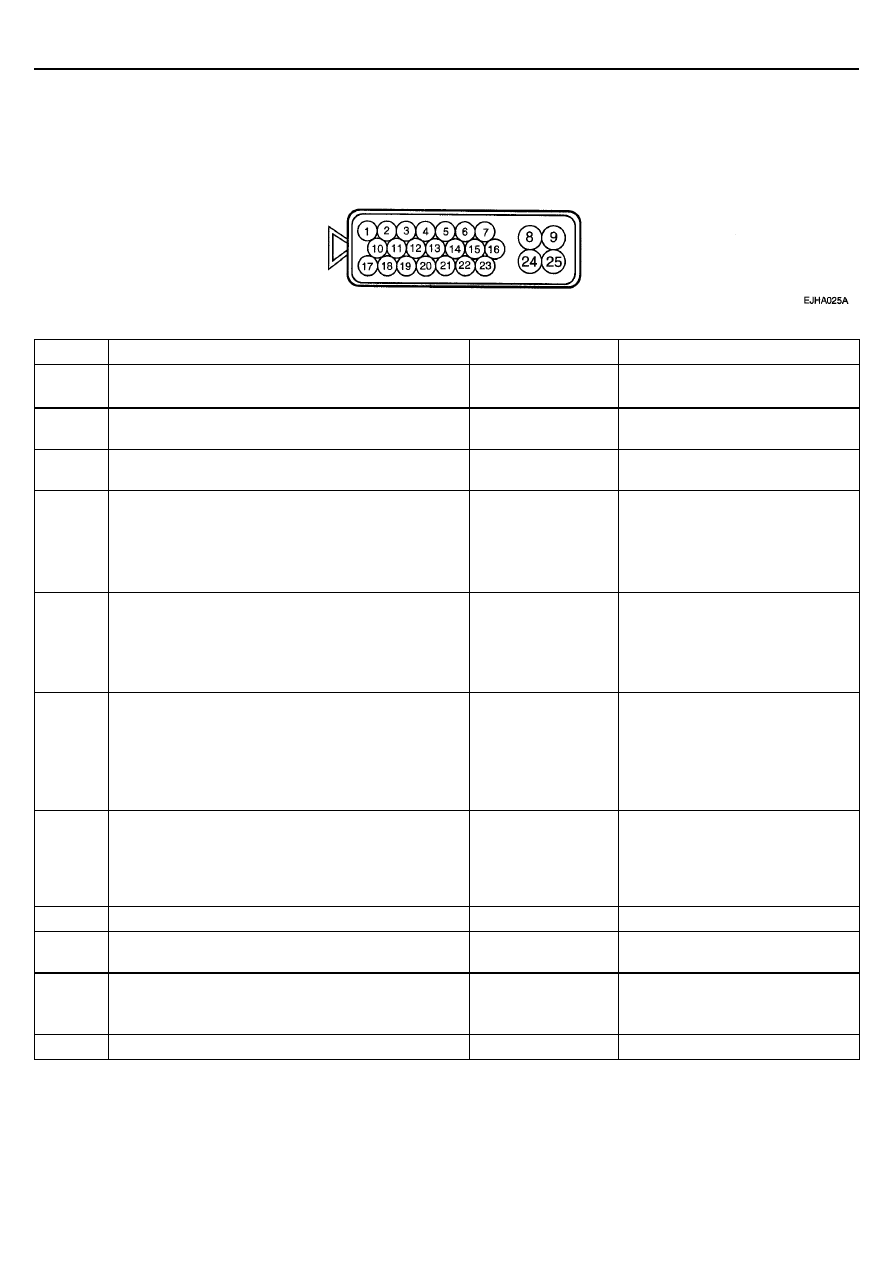

ТАБЛИЦА НАПРЯЖЕНИЙ НА ВЫВОДАХ












Вывод

Описание

Состояние

Номинальное значение

9

•

Питание №1 от аккумуляторной батареи

•

Питание для электромагнитных клапанов

Всегда

Напряжение бортсети

8

"Масса"

Всегда – при работе
системы ABS



7

Вывод диагностического интерфейса
(линия "К" диагностики)

Обмен данными с
тестером HI-SCAN



5

Датчик частоты вращения левого заднего колеса

1

Датчик частоты вращения левого переднего колеса

19

Датчик частоты вращения правого переднего колеса

23

Датчик частоты вращения правого заднего колеса



Сопротивление (R)
1,1кОм ± 50%
????

6

Датчик частоты вращения левого заднего колеса





2

Датчик частоты вращения левого переднего колеса





20

Датчик частоты вращения правого переднего колеса





22

Датчик частоты вращения правого заднего колеса





4

Питание от замка зажигания
(в любом из 2 положений ON/START)

Замок зажигания
(в любом
из 2 положений
ON/START)

Регистрация высокого напряжения:
между 16,5 В ± 0,5 В и 20 В
Регистрация низкого
(отключающего) напряжения: между
7,0 В ± 0,5 и 9,5 В
Система отключена:
ниже 5,5 В ± 0,5 В

25

•

Питание №2 от аккумуляторной батареи

•

Питание для электродвигателя насоса ABS

Всегда

•

Напряжение бортсети.

•

Максимальная сила тока < 100
А (за время менее 100 мсек)

•

Номинальная сила тока < 30 А
(за время менее 100 мсек)

24 "Масса"

Точка G05



16

Контрольная лампа ABS и EBD

Питание через
реле ABS

Максимальная сила тока < 200 мА
Максимальное напряжение 40 В

18

Входной сигнал выключателя стоп-сигналов



Пределы напряжений сигнала:
1,0 - 2,75 В
5,0 - 16,0 В

17

Контрольная лампа TCS



Максимальная сила тока < 200 мА









BR-38

ТОРМОЗНАЯ СИСТЕМА







Вывод

Описание

Состояние

Номинальное значение

13

Выключатель противобуксовочной системы
(TCS) в положении "ON" (ВКЛ)



Напряжение сигнала:
 1,0 - 16,0 В

10

Сигнал датчика частоты вращения левого
переднего колеса



3

Сигнал датчика частоты вращения правого
переднего колеса



12

Сигнал датчика частоты вращения левого
заднего колеса



14

Сигнал датчика частоты вращения правого
заднего колеса



Максимальная сила тока
< 200 мА
Внешнее сопротивление:
 10 кОм или больше










АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-39

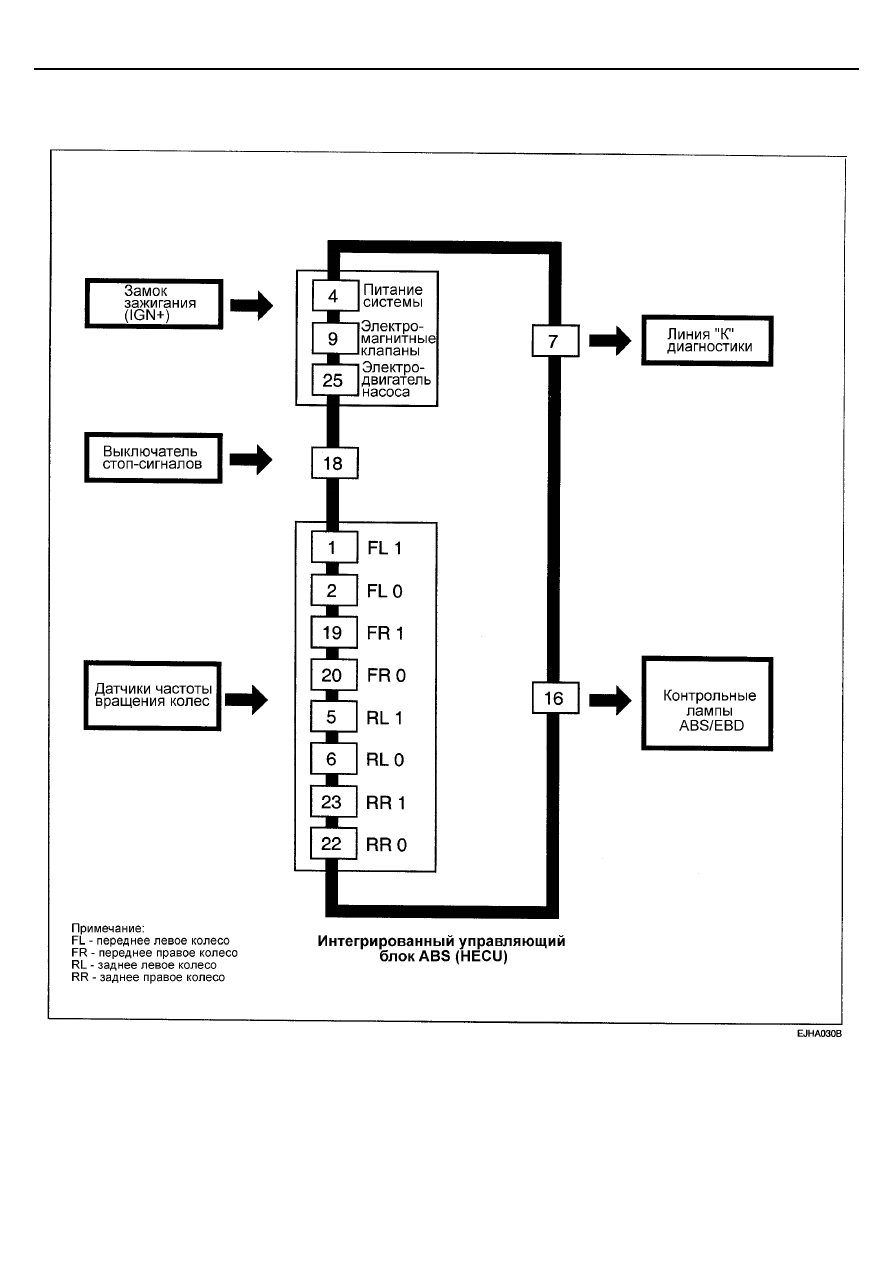

СХЕМА ВХОДНЫХ-ВЫХОДНЫХ СИГНАЛОВ
ИНТЕГРИРОВАННОГО УПРАВЛЯЮЩЕГО БЛОКА ABS (HESU)
