REAR SUSPENSION SYSTEM

SS -67

11. Remove the rear cross member.

12. Remove the rear stabilizer bar link (A) and bracket (B).

B

C

D

A

SCMSS6020D

13. Remove the rear stabilizer bar.

INSPECTION

ECE1FBDC

1.

Check the bushing for wear and deterioration.

2.

Check the stabilizer bar for bending or breakage.

3.

Check the ball joint dust cover for cracks.

4.

Check all bolts.

INSTALLATION

EF4C9769

1.

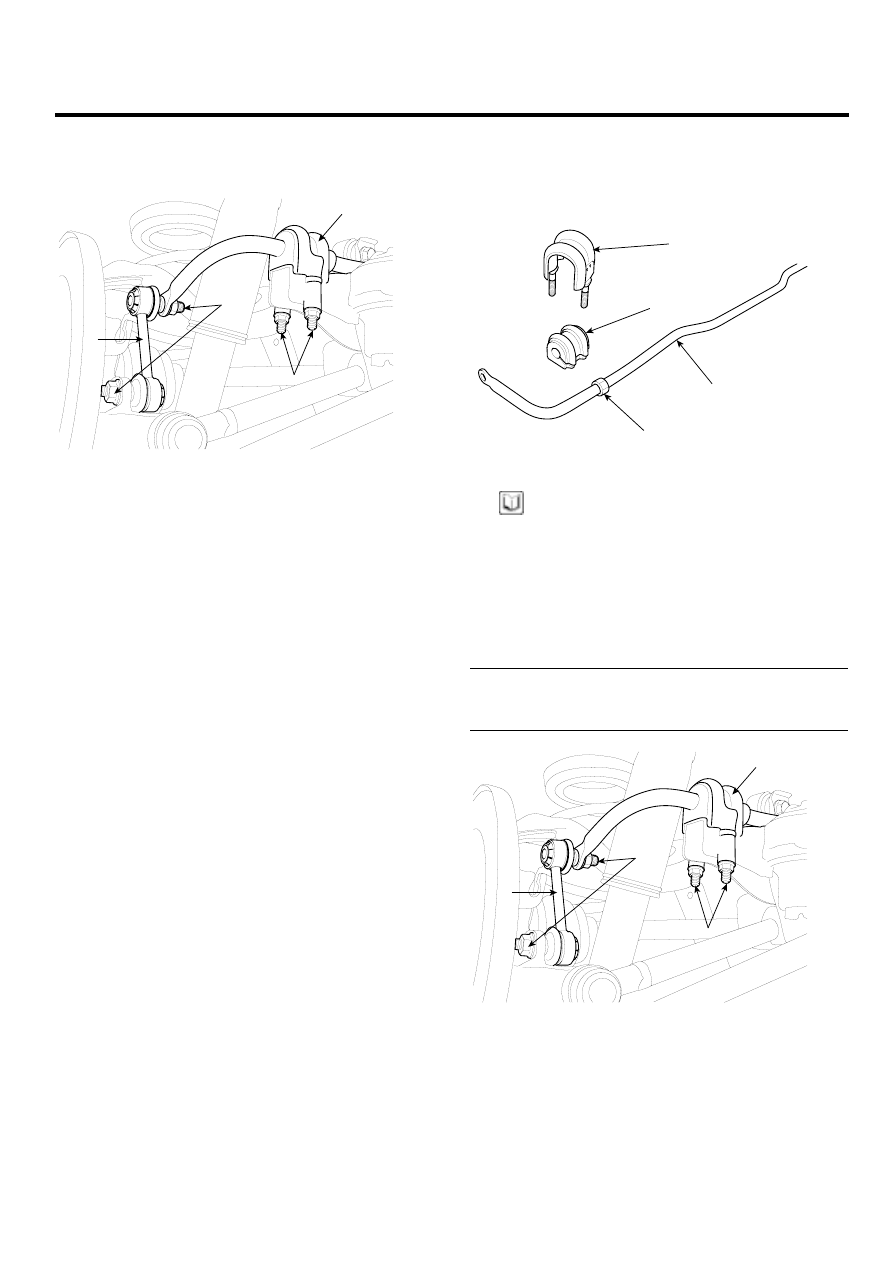

Install the bushing (B) on the stabilizer bar (A).

A

C

B

D

SCMSS6021D

NOTE

Bring clamp (C) of stabilizer bar (A) into contact with
bushing (B).

2.

Install the bracket (D) on the bushing (B).

3.

Install the rear stabilizer bar to the rear cross member.

4.

Install the rear stabilizer bar bracket (B) and link (A).

Tightening torque Nm (kgf-m, lb-ft) :
Nut(C) : 44.1~53.9 (4.5~5.5, 32.5~39.8)
Nut(D) : 58.8~78.5 (6.0~8.0, 43.4~57.9)

B

C

D

A

SCMSS6020D

5.

Install the rear cross member.

SS -68

SUSPENSION SYSTEM

6.

Support the rear cross member assembly (A) with the
jack.

A

SCMSS6010D

7.

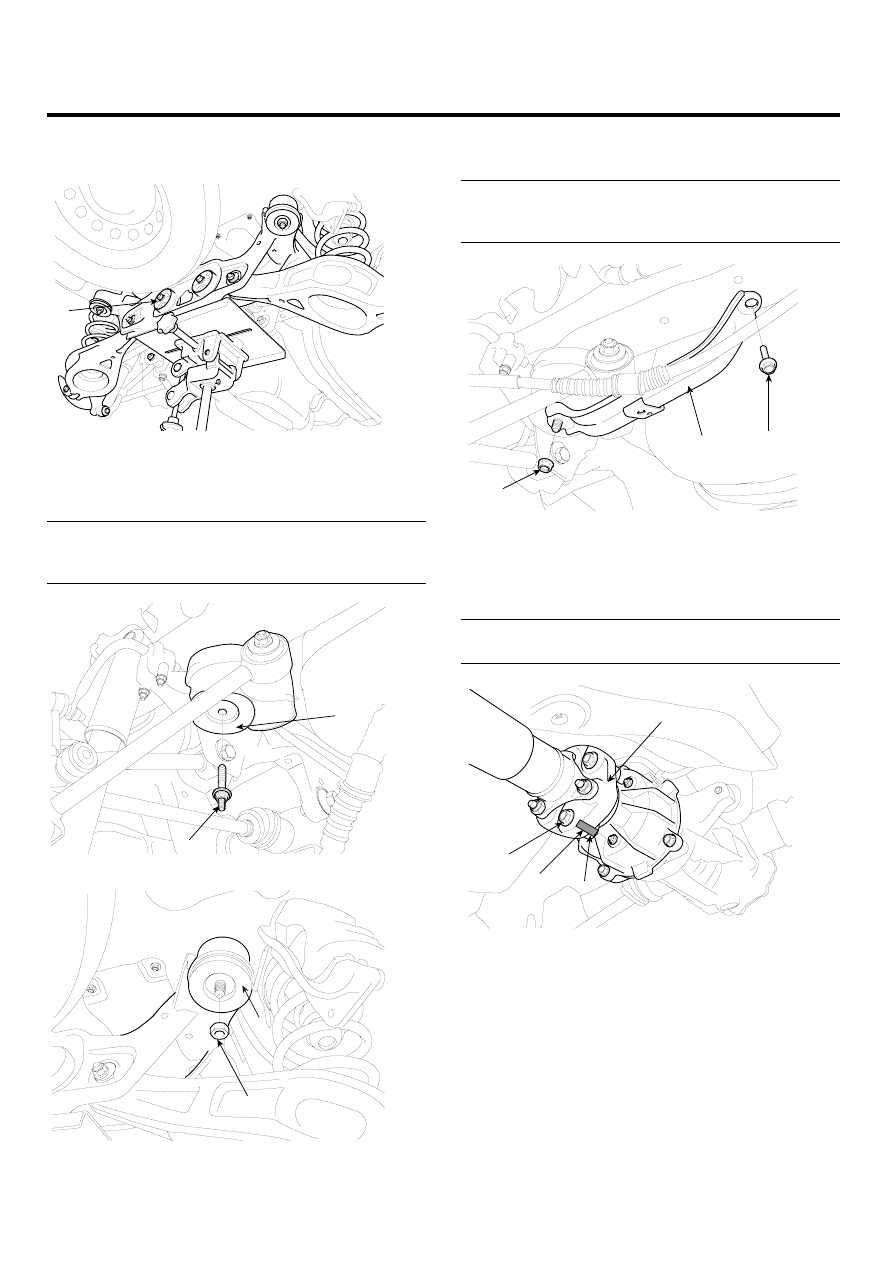

Install the rear cross member mounting bolts (A), nuts
(B) and plate (C).

Tightening torque Nm (kgf-m, lb-ft) :
Bolts(A) : 156.9~176.5 (16~18, 115.7~130.2)
Nuts(B) : 156.9~176.5 (16~18, 115.7~130.2)

A

C

SCMSS6012D

B

C

SCMSS6013D

8.

Install the rear cross member stay (A) and mounting
bolt (B) and nut (C).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 68.6~88.3 (7~9, 50.6~65.1)
Nut(C) : 68.6~88.3 (7~9, 50.6~65.1)

B

A

C

SCMSS6011D

9.

After matching a match mark (C) on the rubber cou-
pling (A) and rear differential companion (B), Install
the propeller shaft mounting bolts (D).

Tightening torque Nm (kgf-m, lb-ft) :
49.0~68.6 (5~7, 36.2~50.6)

A

D

C

B

SCMSS6518D

REAR SUSPENSION SYSTEM

SS -69

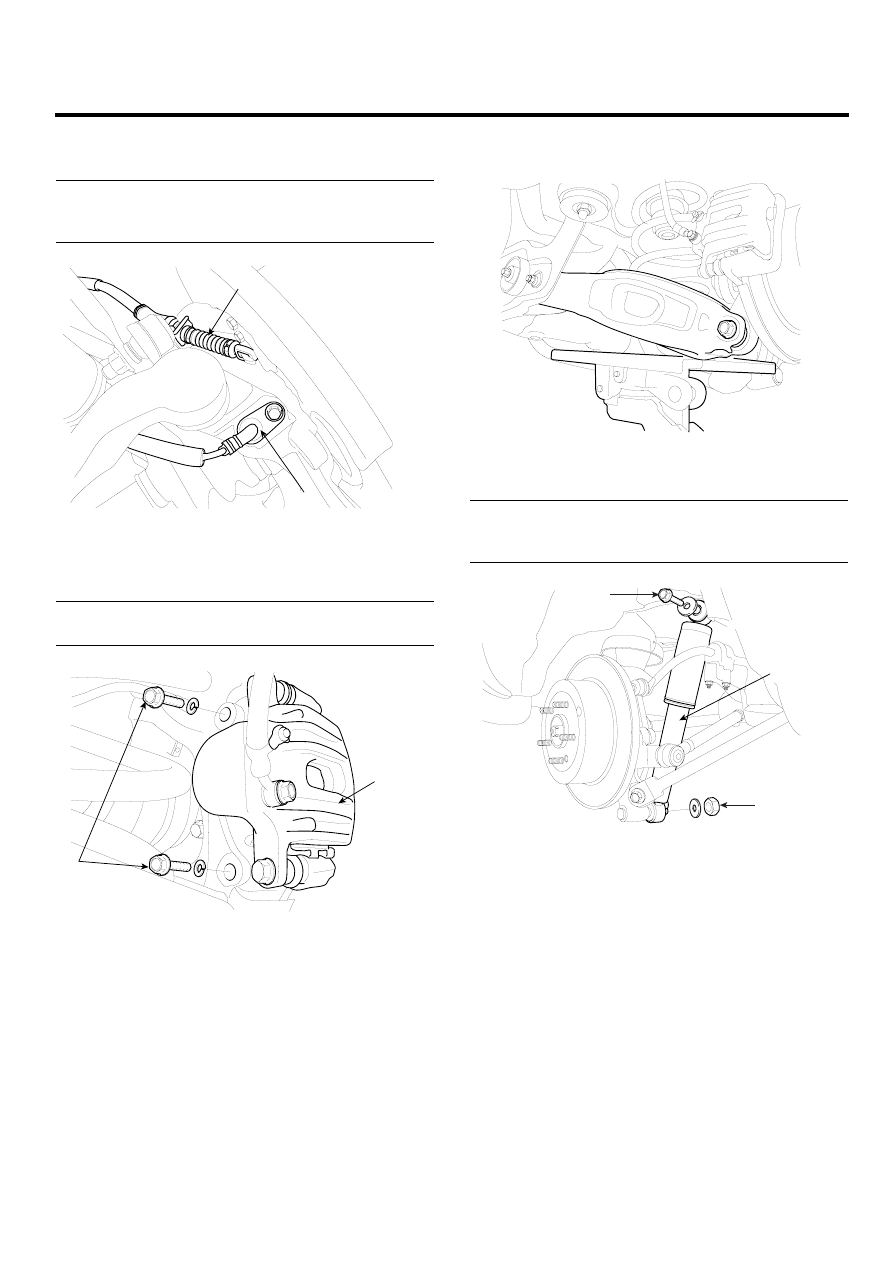

10. Install the wheel speed sensor (A) and the parking

brake cable (B) to the rear axle carrier.

Tightening torque Nm (kgf-m, lb-ft) :
Wheel speed sensor (A) :
6.9~10.8 (0.7~1.1, 5.1~8.0)

A

B

SCMSS6517D

11. Install the brake caliper (B), then tighten the brake

caliper mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
63.7~73.5 (6.5~7.5, 47.0~54.2)

A

B

SCMSS6515D

12. Support the rear lower arm with a jack as shown in

the illustration.

SCMSS6526D

13. Install the rear shock absorber (A).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 137.3~156.9 (14~16, 101.3~115.7)
Nut(C) : 98.1~117.7 (10.0~12.0, 72.3~86.8)

A

C

B

SCMSS6527D

SS -70

SUSPENSION SYSTEM

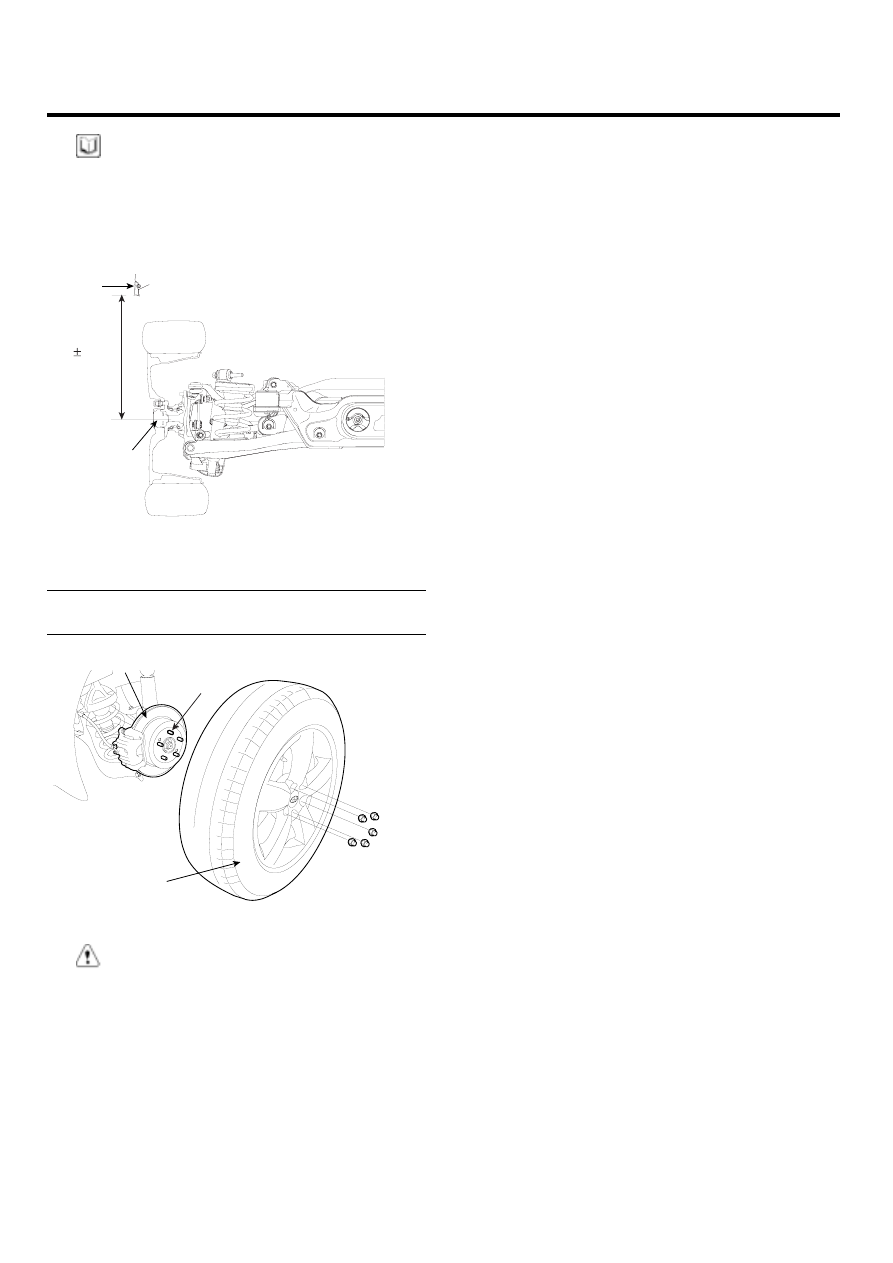

NOTE

After checking the distance(453±10mm(17.83
±0.39in)) between the wheel housing garnish (A) and
the hub assembly (B) as shown in the illustration,
tighten the mounting bolts and nuts of rear chassis
part with specified torque.

A

B

453 10 mm

SCMSS6528D

14. Install the wheel and tire (A) to the rear hub (B).

Tightening torque Nm (kgf-m, lb-ft) :
88.3~107.9 (9~11, 65.1~79.6)

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the rear wheel and tire (A).
