FLA -534

FUEL SYSTEM

DTC P1112 INTAKE AIR TEMPERATURE SENSOR CIRCUIT SHORT -
INTERMITTENT LOW INPUT

COMPONENT LOCATION

EE64C5F4

Refer to DTC P1111.

GENERAL DESCRIPTION

E1876C90

Refer to DTC P1111.

DTC DESCRIPTION

E8A6F59D

Checking output signals of IATS every 20 sec. under detecting condition, if an ouput signal is below 0.1V for more than
10 sec., PCM sets P1112.

DTC DETECTING CONDITION

EB10DA7C

Item

Detecting Condition

Possible Cause

DTC Strategy

• This code detects a continuous short to ground

in either the signal circuit or the sensor

Case 1

• Engine Run State
• No VSS Fault Active
• Vehicle Speed 〉 50kph(31mph)
• IAT Short Low Enable Criteria Met

Enable

Condi-

tions

Case 2

• Engine Running Time 〉 120sec.
• IG "OFF" time 〉 360min.
• IAT Short Low Enable Criteria Met

Threshold value

• IATS signal 〈 0.1V

Diagnosis Time

• Continuous

(More than 10 sec. failure for every 20 sec. test)

MIL On Condition

• DTC only

• Poor Connection
• Short to ground in signal

circuit.

• Faulty IATS
• Faulty PCM

SPECIFICATION

E8D6E9DC

Refer to DTC P1111.

SCHEMATIC DIAGRAM

EF759E70

Refer to DTC P1111.

SIGNAL WAVEFORM AND DATA

E01DD8F1

Refer to DTC P1111.

MONITOR DTC STATUS

EF79ACC8

Refer to DTC P1111.

DTC TROUBLESHOOTING PROCEDURES

FLA -535

TERMINAL AND CONNECTOR INSPECTION

E58ED658

Refer to DTC P1111.

SIGNAL CIRCUIT INSPECTION

EF4CCDA1

1.

Check voltage

1)

IG "OFF" and disconnect IATS connector.

2)

IG "ON" and ENG "OFF"

3)

Measure voltage between terminal 4 of IATS harness connector and chassis ground.

Specification : Approx. 5V

4)

Is the measured voltage within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Go to " Check short to ground in harness" procedure.

2.

Check short to ground in harness

1)

IG "OFF" and disconnect IATS connector and PCM connector.

2)

Measure resistance between terminal 4 of IATS harness connector and chassis ground.

3)

Measure resistance between terminals 4 and 5 of IATS harness connector.

4)

Measure resistance between terminals 4 and 3 of IATS harness connector.

Specification : Infinite

5)

Is the measured resistance within specification?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Repair short to ground in harness and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E57797EC

1.

Check IATS

1)

IG "OFF" and disconnect IATS connector.

2)

Measure resistance between teminals 4 and 5 of IATS connector.(Component side)

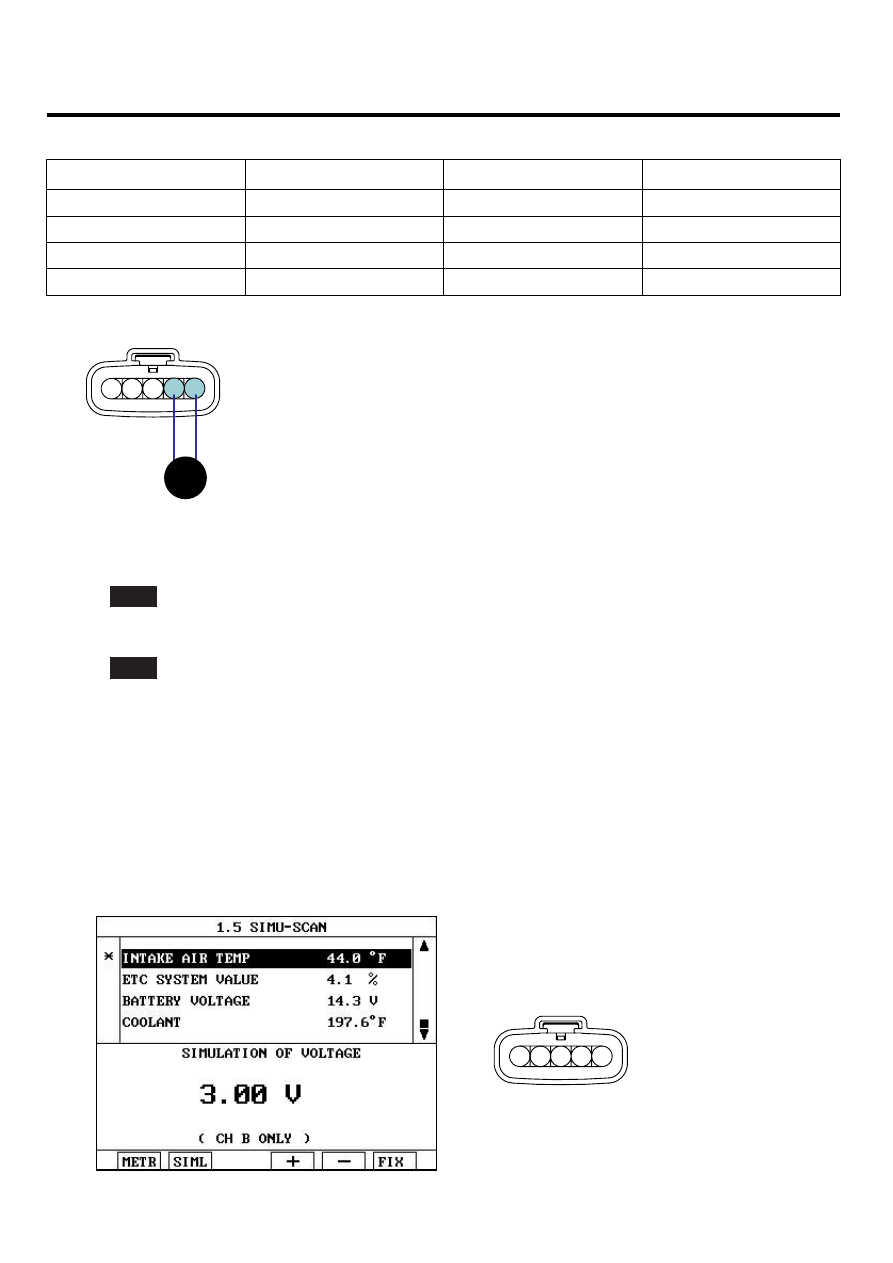

FLA -536

FUEL SYSTEM

SPECIFICATON :

Temp. (℃/℉)

Resistance (kΩ )

Temp. (℃/℉)

Resistance (kΩ )

-40(-40)

95.95 ~ 105.78

20(68)

3.42 ~ 3.61

-20(-4)

27.4 ~ 29.77

40(104)

1.43 ~ 1.5

0(32)

9.08 ~ 9.72

60(140)

0.66 ~ 0.69

10(50)

5.49 ~ 5.83

80(176)

0.33 ~ 0.34

1

2

3

C13

1. MAFS Signal
2. MAFS Power
3. MAFS Ground

4. IATS Signal
5. IATS Ground

5

4

Ω

SCMF16204L

3)

Is the measured resistance within specification ?

YES

▶ Go to "Check PCM" as follows.

NO

▶ Substitute with a known - good IATS and check for proper operation. If the problem is corrected, replace IATS
and go to "Verification of Vehicle Repair" procedure.

2.

Check PCM

1)

IG "OFF" and connect scantool.

2)

Disconnect IATS connector and connect probe to terminal 4 of IATS harness connector.

3)

IG "ON" and ENG "OFF" and simulation Function on scantool.

4)

Simulate voltage at terminal 4 of IATS harness connector.

1

2

3

4

5

C13

1. MAFS Signal
2. MAFS Power
3. MAFS Ground
4. IATS Signal
5. IATS Ground

SCMF16205L

DTC TROUBLESHOOTING PROCEDURES

FLA -537

5)

Does the signal value of IAT sensor change according to simulation voltage ?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

VERIFICATION OF VEHICLE REPAIR

EAB20578

Refer to DTC P1111.
