FL -526

FUEL SYSTEM

A

SCMFL6640D

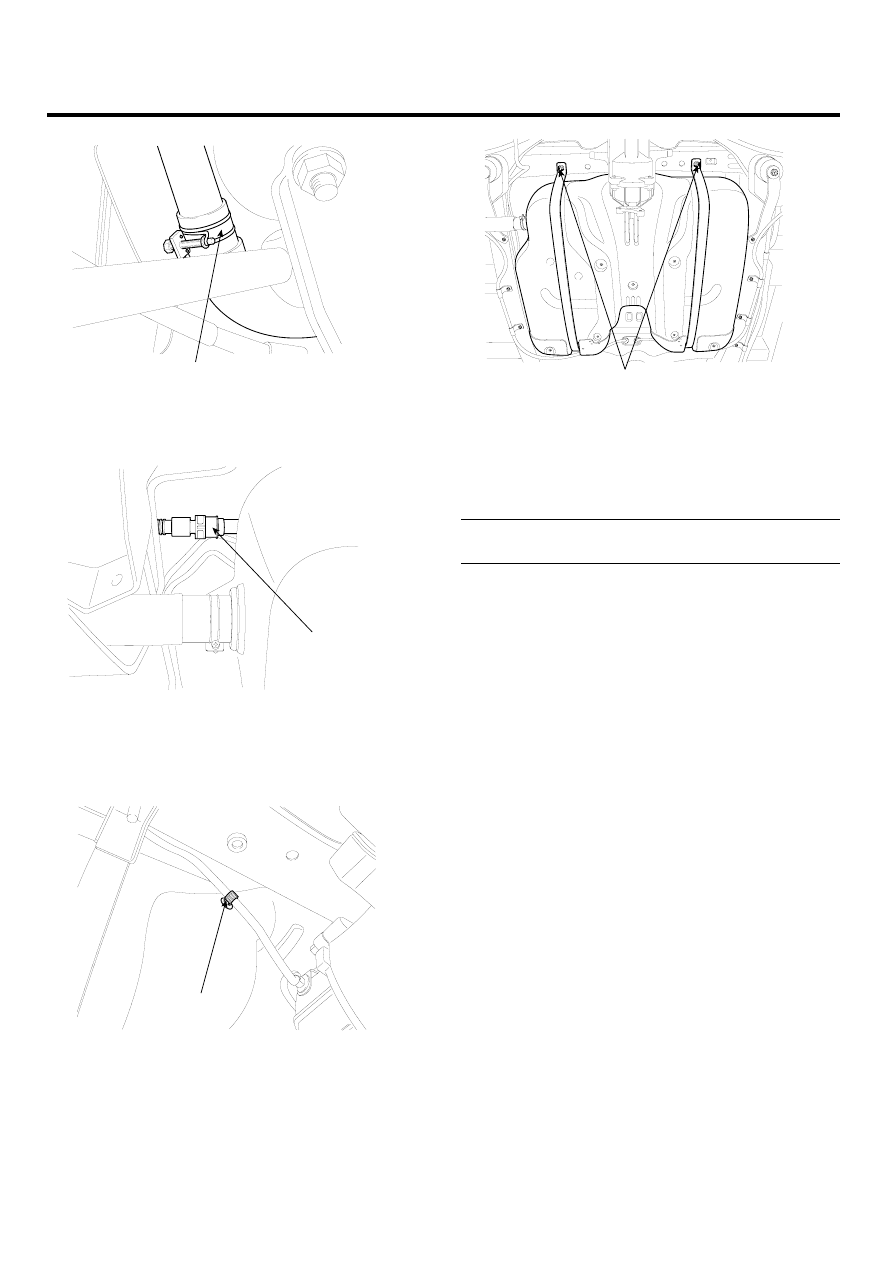

9.

Disconnect the leveling tube quick - connector (A).

A

SCMFL6641D

10. Remove the coupling control wiring (A) for 4WD from

the fuel tank cover.

A

SCMFL6642D

11. Remove the fuel tank from the vehicle after unscrew-

ing the fuel tank band mounting nuts (A).

A

SCMFL6643D

INSTALLATION

E1FD378A

1.

Install the fuel tank according to the reverse order of
"REMOVAL" procedure.

Fuel tank band mounting nuts: 39.2 ~ 53.9 N·m
(4.0 ~ 5.5 kgf·m, 28.9 ~ 39.8 lbf·ft)

FUEL DELIVERY SYSTEM-DIESEL

FL -527

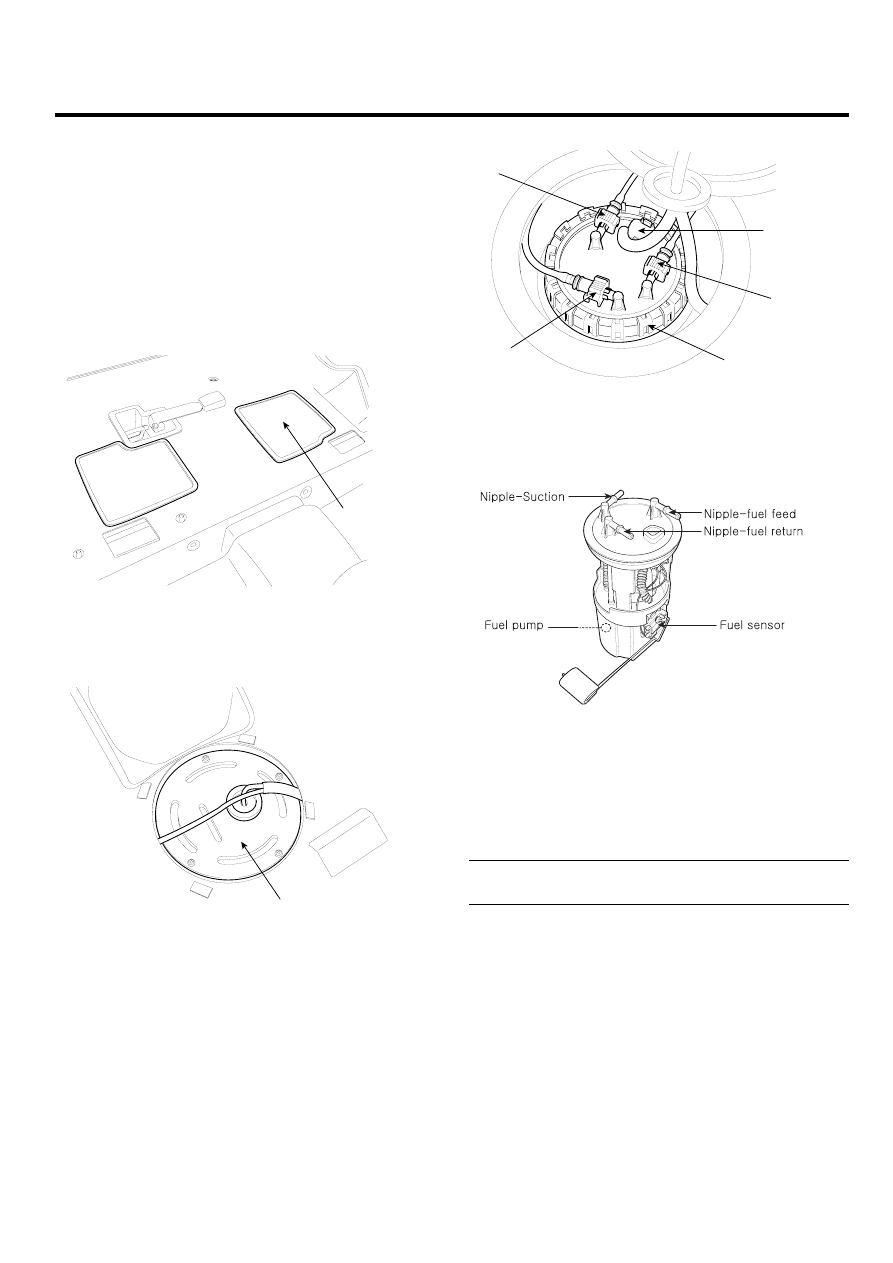

FUEL PUMP

REMOVAL

E39D5211

1.

Turn ignition switch OFF and disconnet the negative
(-) battery cable.

2.

Remove the 2nd seat (Refer to group "BD" in this
Shop Manual).

3.

Open the carpet (A) for the fuel pump.

A

SCMFL6644D

4.

Remove the fuel pump service cover (A).

A

SCMFL6645D

5.

Disconnect the fuel pump connector (A), the fuel feed
tube quick - connector (B), the fuel return tube quick -
connector (C) and the suction tube quick - connector
(D).

A

C

E

D

B

SCMFL6646D

6.

Remove the fuel pump after removing the fuel pump
plate cover (E) with SST (No.:09310-2B100).

SCMFL6138L

INSTALLATION

ECB2D8E5

1.

Install the fuel pump according to the reverse order of
"REMOVAL" procedure.

Fuel pump plate cover tightening : 5.9 ~ 6.9 N·m
(0.6 ~ 0.7 kgf·m, 4.3 ~ 5.1 lbf·ft)

FL -528

FUEL SYSTEM

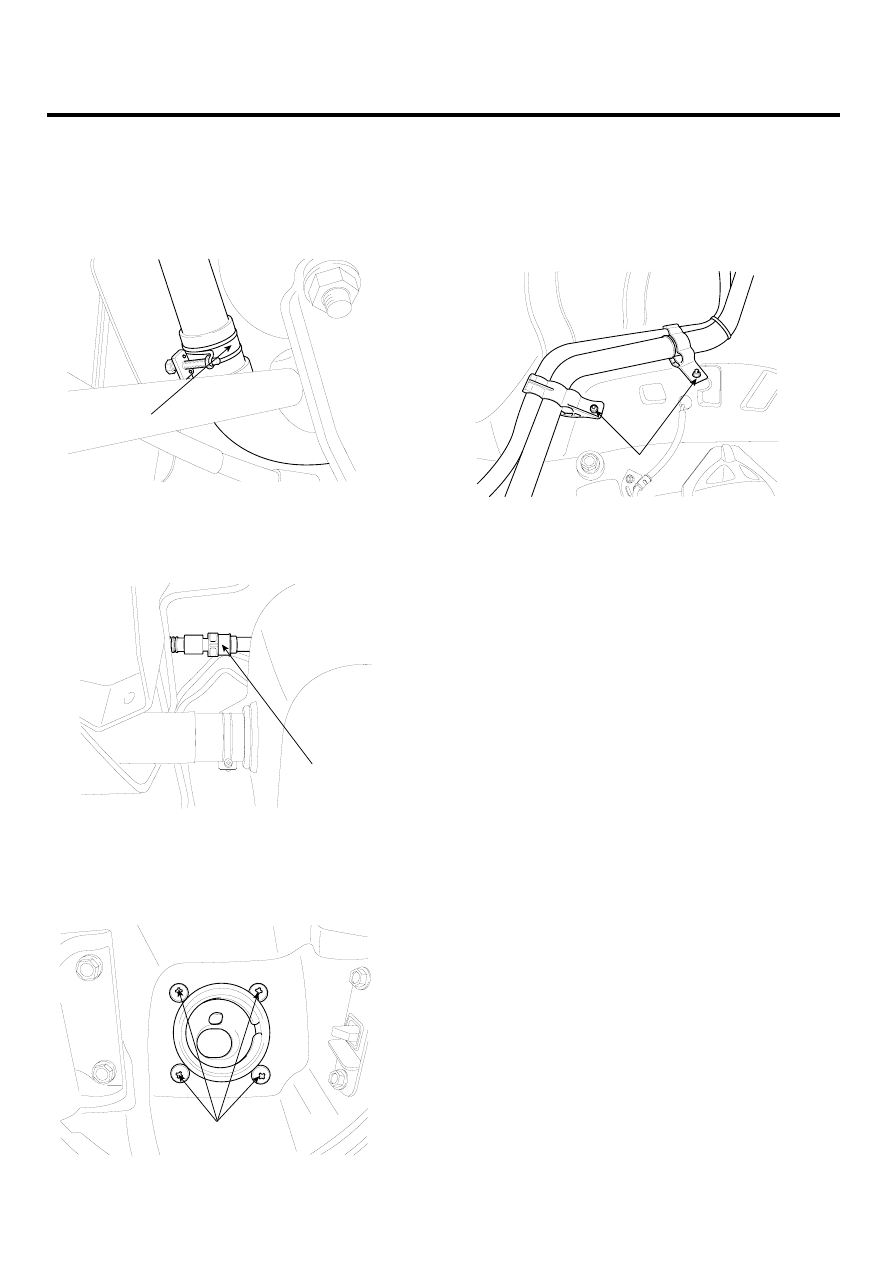

FILLER-NECK ASSEMBLY

REMOVAL

ED541232

1.

Disconnect the fuel filler hose (A).

A

SCMFL6652D

2.

Disconnect the leveling tube quick - connnector (A).

A

SCMFL6653D

3.

Open the fuel filler door, unscrew filler - neck assem-
bly mounting screws (A).

A

SCMFL6655D

4.

Remove the left - rear wheel & tire and the wheel
house.
(Refer to group "DS" in this Shop Manual.)

5.

Remove the filler - neck assembly after unscrewing
the bracket mounting nuts (A).

A

SCMFL6654D

INSTALLATION

E58AAF48

1.

Install the filler - neck assembly according to the re-
verse order of "REMOVAL" procedure.

FUEL DELIVERY SYSTEM-DIESEL

FL -529

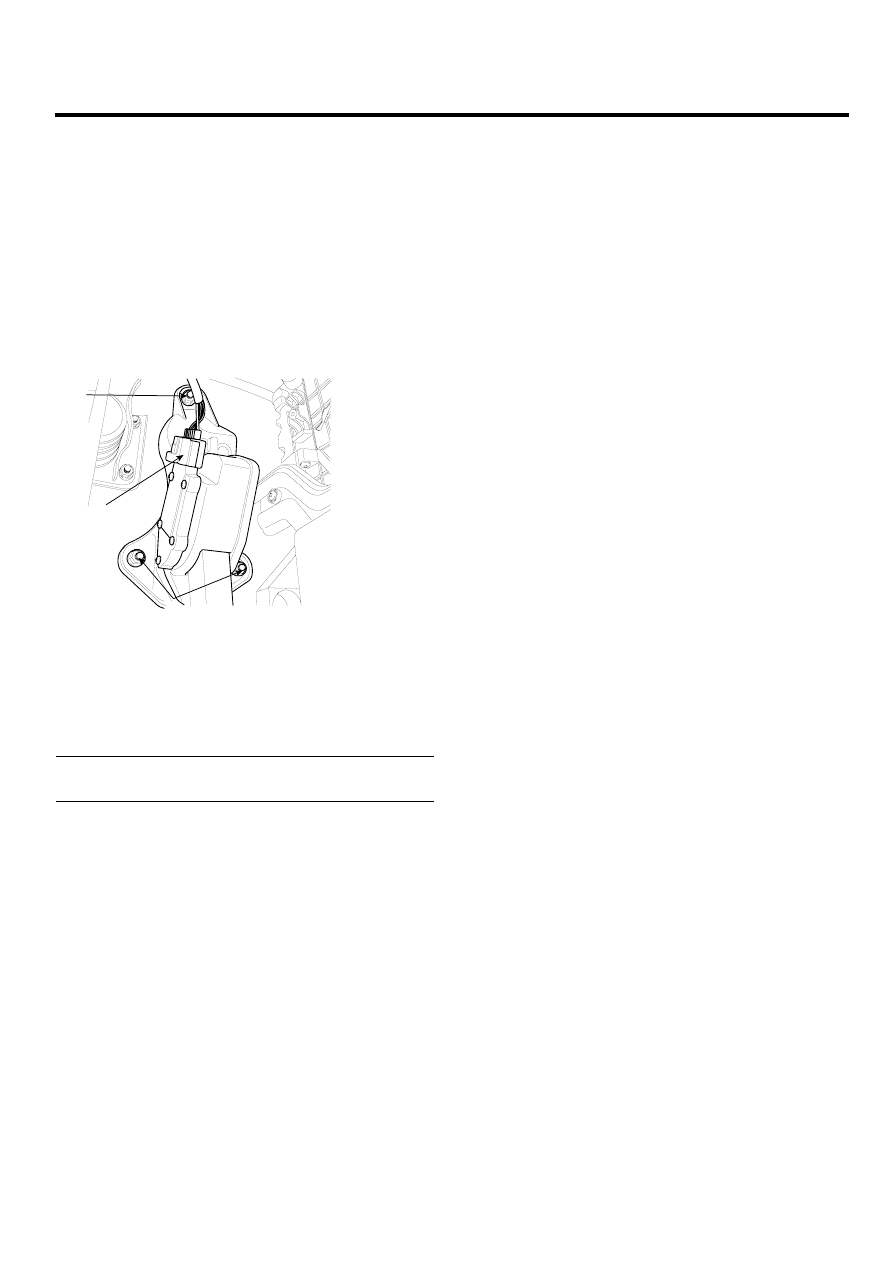

ACCELERATION PEDAL

REMOVAL

EDFEF6B5

1.

Turn ignition switch OFF and disconnet the negative
(-) battery cable.

2.

Disconnect the accelerator position sensor connector
(A).

3.

Remove the accelerator assembly from the vehicle
after unscrewing the accelerator mounting bolts (B).

B

B

A

SCMFL6656D

INSTALLATION

EBB5B0CD

1.

Install the accelerator assembly according to the re-
verse order of "REMOVAL" procedure.

Accelerator assembly mounting bolt: 16.7 ~ 25.5
N.m (1.7 ~2.6 kgf.m, 12.3 ~ 18.8 lbf.ft)
