Hyundai Santa Fe (2006 year). Manual - part 250

BR -172

BRAKE SYSTEM

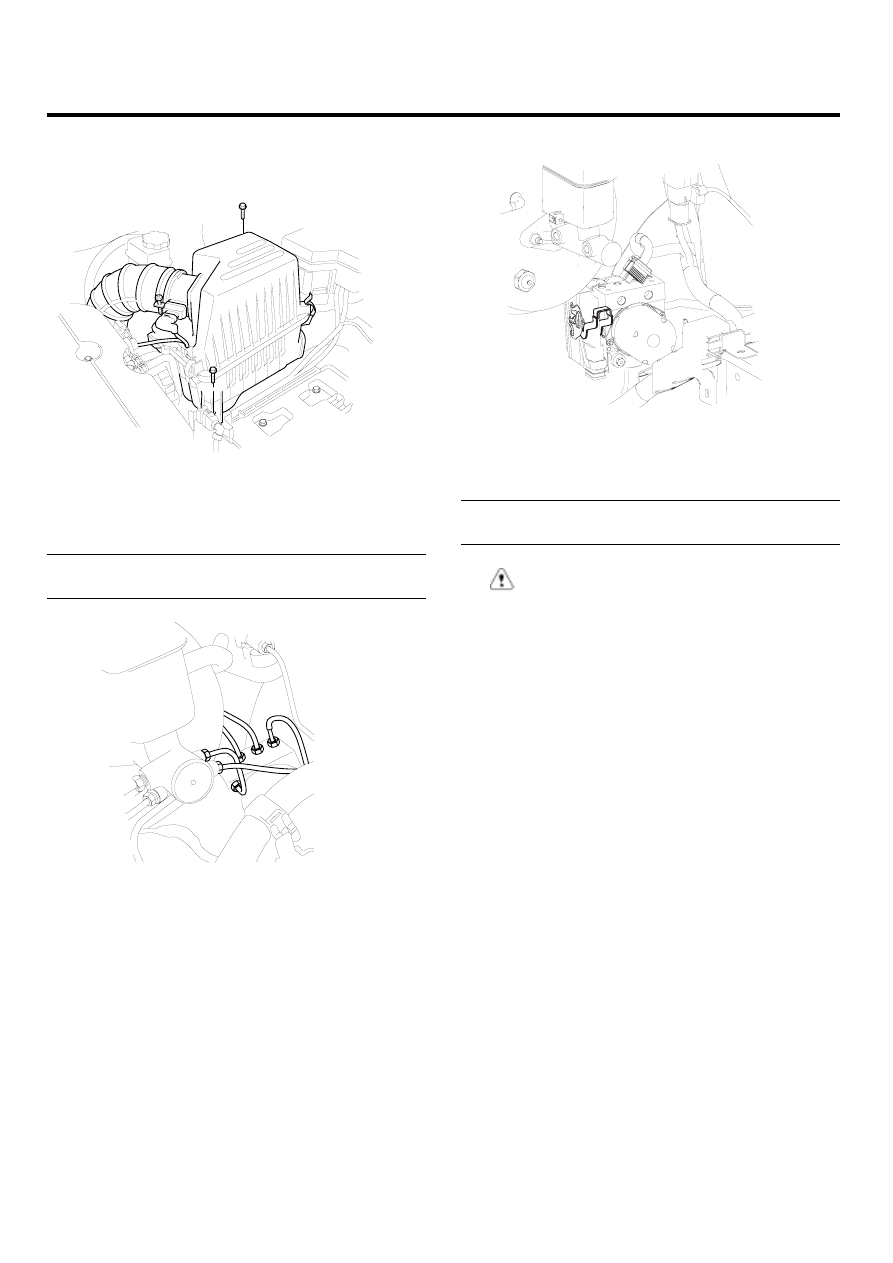

REMOVAL

E3FAEDF1

1.

Remove the air cleaner assembly.

SCMBR6502D

2.

Remove the ECM (Engine Control Module).

3.

Disconnect the brake tubes from the HECU.

Tightening torque Nm (kgf.m, lb-ft):
5.9 ~ 9.8 (0.6 ~ 1.0, 4.3 ~ 7.2)

SCMBR6030D

4.

Disconnect the HECU connector.

SCMBR6031D

5.

Remove the HECU by loosening the bracket mounting
bolts.

Tightening torque Nm (kgf.m, lb-ft):
16.7 ~ 25.5 (1.7 ~ 2.6, 12.3 ~ 18.8)

CAUTION

•

Never attempt to disassemble the HECU.

•

The HECU must be protected during storage
and transport, and must not be subjected to
excessive shock.

INSTALLATION

ED22ACCD

1.

Installation is the reverse of removal.

2.

After installation, bleed the brake system. (Refer to
ABS bleeding)

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -173

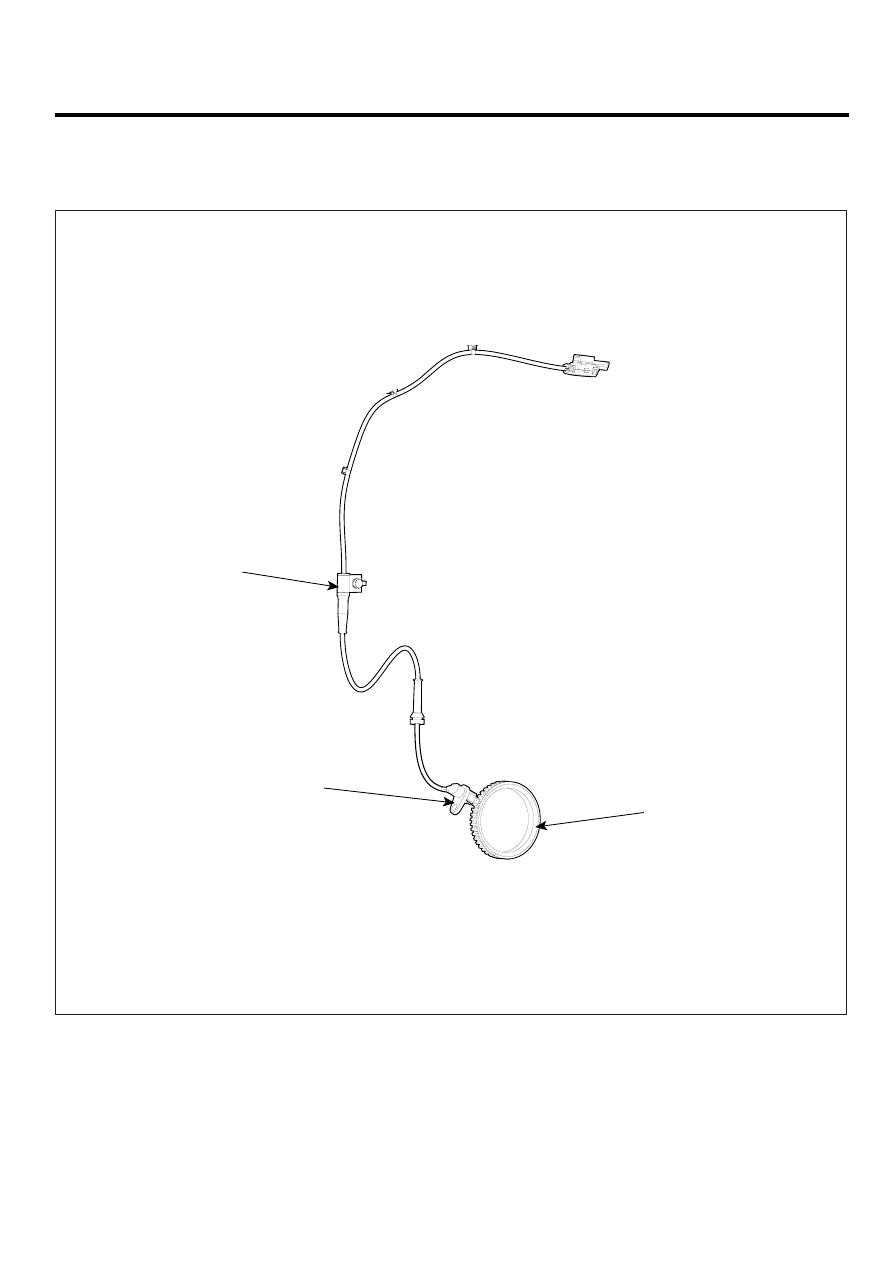

FRONT WHEEL SPEED SENSOR

COMPONENTS

EB05B232

1. Tone wheel
2. Front wheel speed sensor
3. Sensor cable bracket

1

2

3

SCMBR6578L

BR -174

BRAKE SYSTEM

INSPECTION

E7C860B4

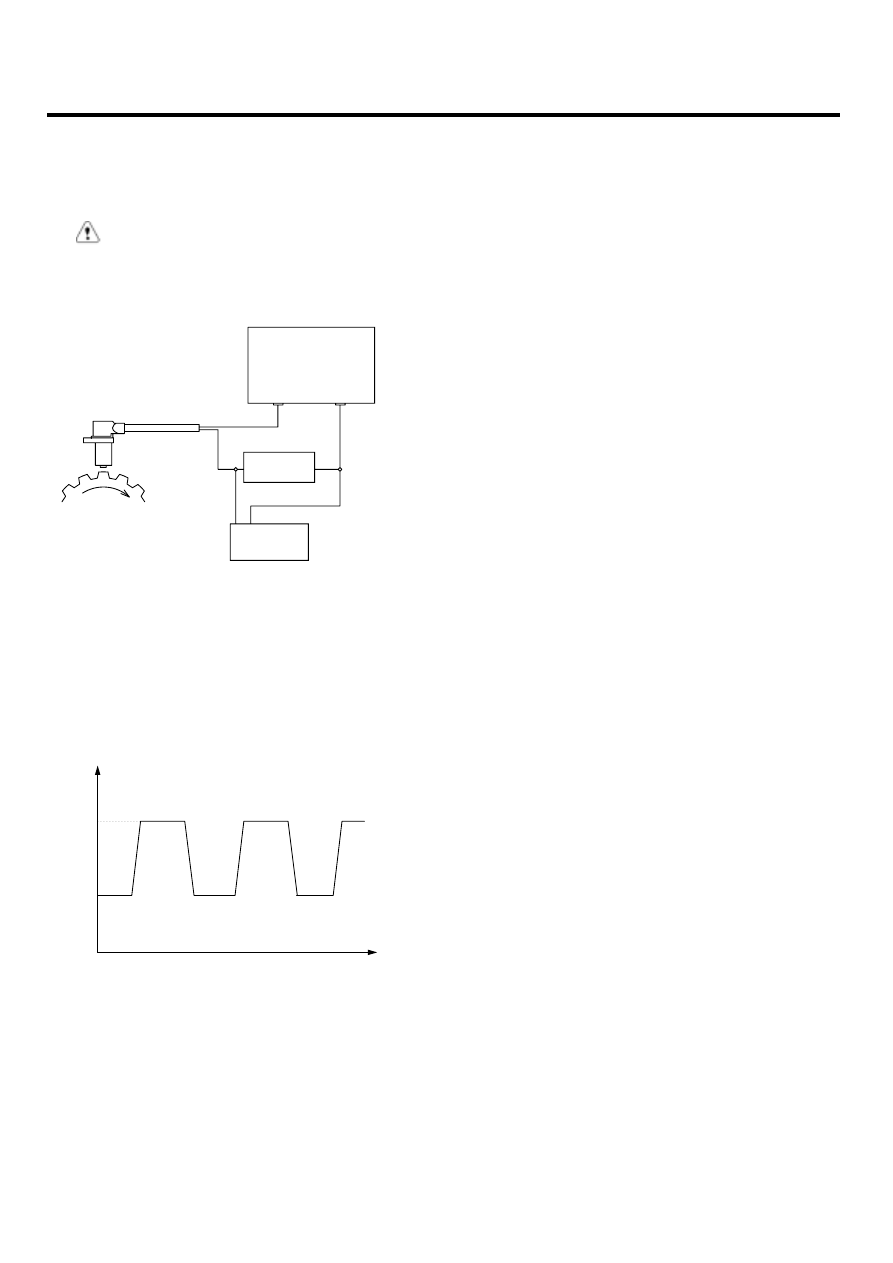

1.

Measure the output voltage between the terminal of
the wheel speed sensor and the body ground.

CAUTION

In order to protect the wheel speed sensor, when
measuring output voltage, a 75Ω resistor must be
used as shown.

Power

Ground

DC 12V

R(75

Ω

)

Oscilloscope

Tone wheel

Wheel sensor

Vin

Vout

EJRF501Z

2.

Compare the change of the output voltage of the
wheel speed sensor to the normal change of the
output voltage as shown below.

V

V

high

V

low

0V

t

KJQE260B

• V_low : 0.44 V ~ 0.63 V
• V_high : 0.885 V ~ 1.26 V
• Frequency range : 1~2,500 Hz

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -175

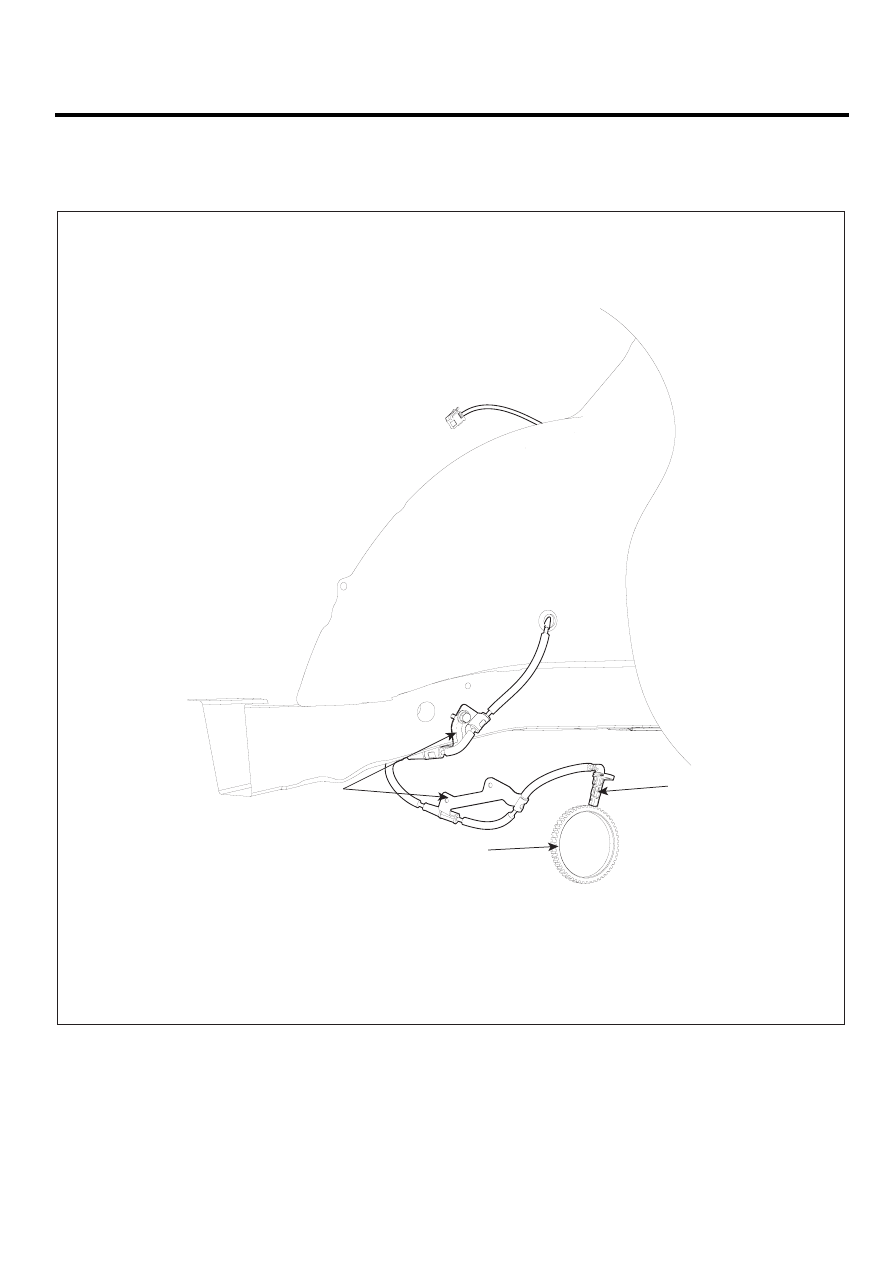

REAR WHEEL SPEED SENSOR

COMPONENTS

EF1FCFDB

1. Rear wheel speed sensor connector
2. Rear wheel speed sensor
3. Sensor cable bracket

2

2

3

SCMBR6579L
