Body Electrical

System

BE -2

BODY ELECTRICAL SYSTEM

GENERAL

BE -3

GENERAL

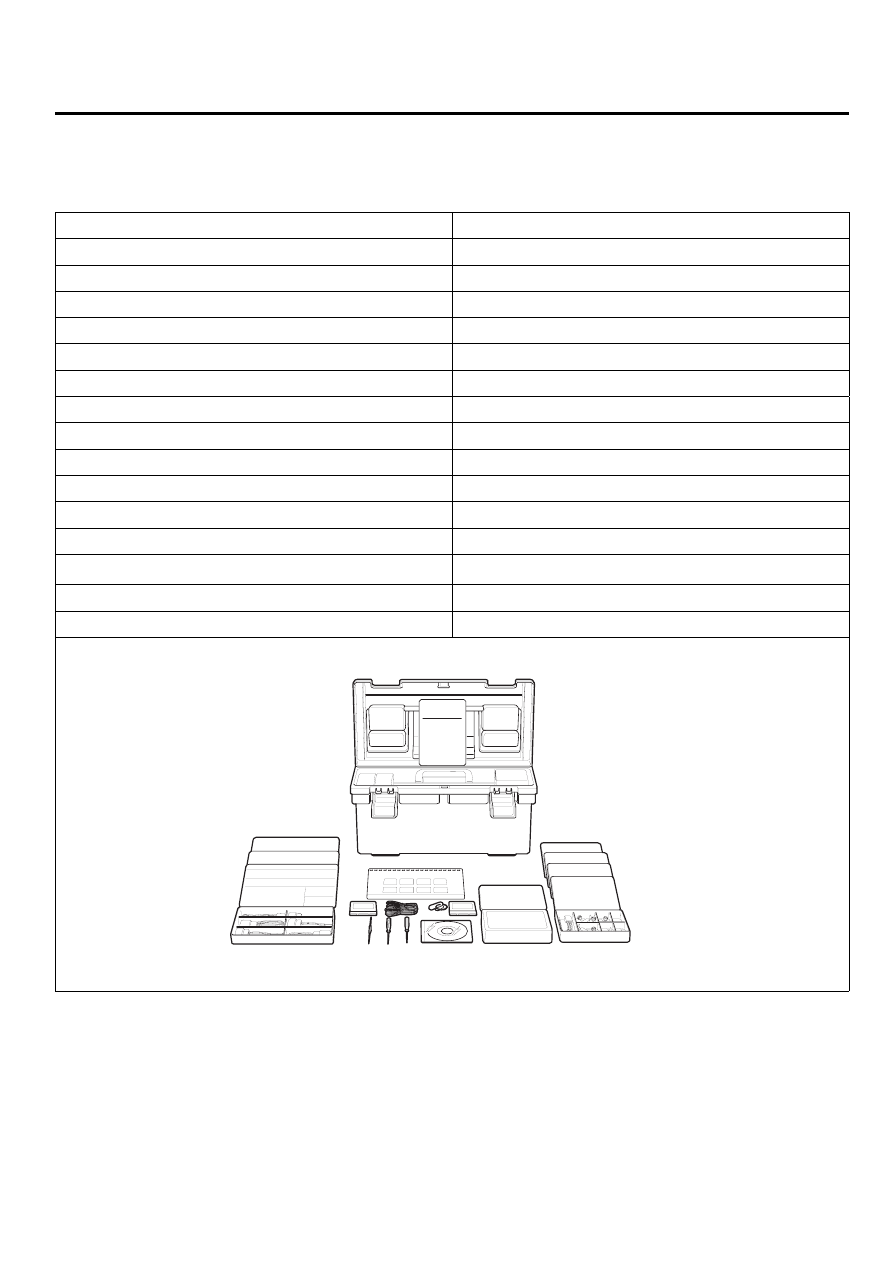

REFERENCE SERVICE TOOLS

EFCBCDBB

Tool Number

Tool Name

TRK00A

Wiring Repair Kit

TRK001

Wire Stripper Set

TRK002

Remover Tool Set

TRK003

Terminal Tension Gauge Set

TRK004

Cable Tie Set

TRK005

Shrink Tube Set

TRK006

Jump Connector kit(A)

TRK007~10

General Connector Kit(B~E)

TRK011

Terminal With Lead Wire Kit(F)

TRK012

Composition Kit(G)

TRK013

Lead Wire Set

TRK014

Carrying Case

TRK015

User’s Guide ＆ Parts Information

TRK016

Inner Box(Large)

TRK017

Inner Box(Small)

* For the wiring repair kit, refer to the User’s guide ＆ parts Information of the Wiring Repair Kit (Pub. No. : OSG200208).

LTLG990B

BE -4

BODY ELECTRICAL SYSTEM

GENERAL TROUBLESHOOTING

INFORMATION

ECBDF6CC

BEFORE TROUBLESHOOTING

1.

Check applicable fuses in the appropriate fuse/relay
box.

2.

Using the battery checker (MCR-570 KIT), check the
battery for damage, state of charge, and clean and
tight connections.
(Refer to the Engine Electrical System - Battery)

NOTE

• Do not quick-charge a battery unless the battery

ground cable has been disconnected, otherwise
you will damage the alternator diodes.

• Do not attempt to crank the engine with the bat-

tery ground cable loosely connected or you will
severely damage the wiring.

3.

Check the alternator belt tension.

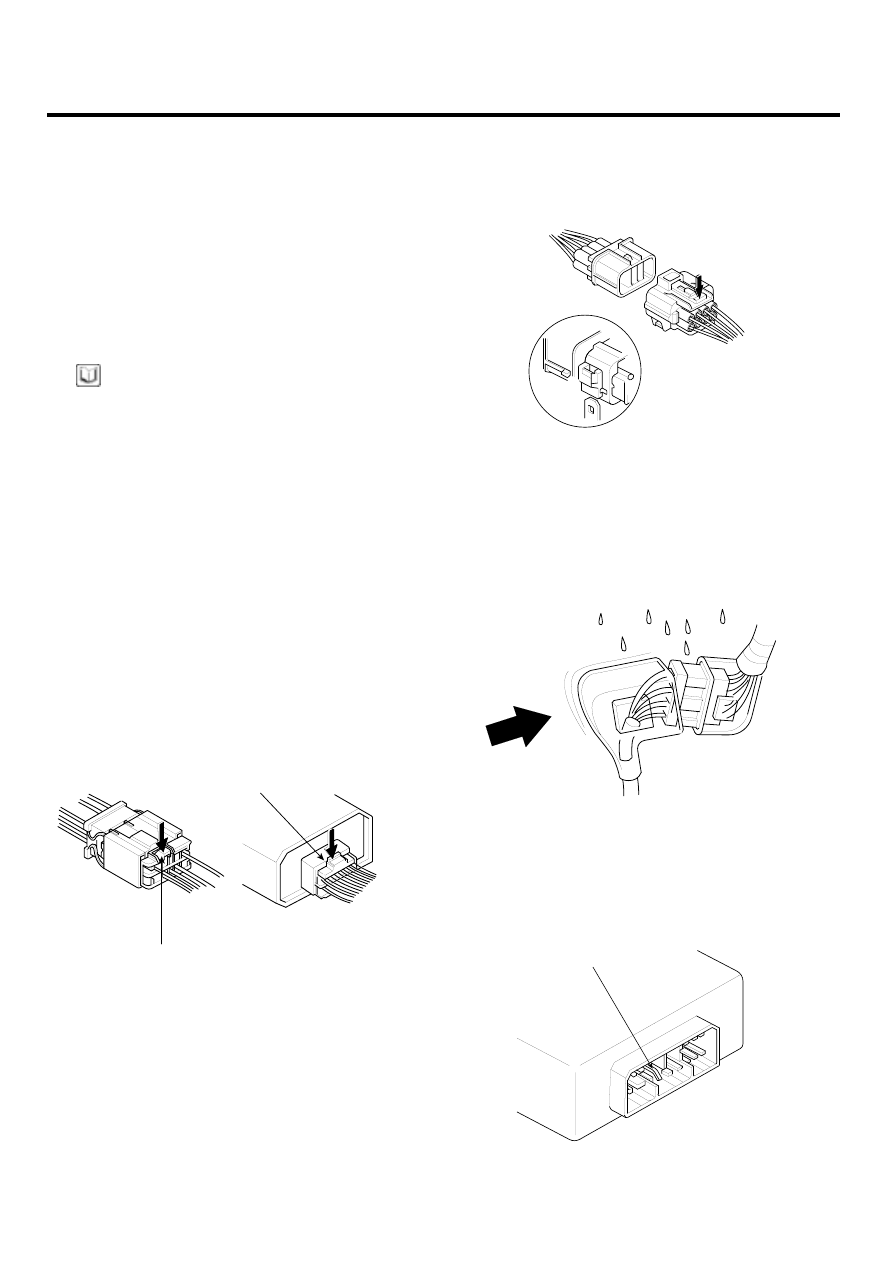

HANDLING CONNECTORS

1.

Make sure the connectors are clean and have no
loose wire terminals.

2.

Make sure multiple cavity connectors are packed with
grease (except watertight connectors).

3.

All connectors have push-down release type locks
(A).

A

A

ETKD150A

4.

Some connectors have a clip on their side used to
attach them to a mount bracket on the body or on
another component. This clip has a pull type lock.

5.

Some mounted connectors cannot be disconnected
unless you first release the lock and remove the con-
nector from its mount bracket (A).

ETKD150B

6.

Never try to disconnect connectors by pulling on their
wires; pull on the connector halves instead.

7.

Always reinstall plastic covers.

ETKD150C

8.

Before connecting connectors, make sure the termi-
nals (A) are in place and not bent.

A

ETKD150D
