AT -160

AUTOMATIC TRANSAXLE (F4A51)

1.  Thrust bearing
2.  Underdrive sun gear
3.  Output carrier
4.  Low and reverse annulus gear
5.  Bolt
6.  Transfer drive gear
7.  Snap ring
8.  Thrust bearing
9.  Underdrive clutch hub
10 . Underdrive clutch
11.  Thrust washer
12.  Oil pump gasket
13.  Seal ring
14.  Flange bolt
15.  O-ring
16.  Seal ring
17.  Oil pump
18.  Torque converter
19.  Transfer driven gear
20.  Taper roller bearing
21.  Bearing retainer
22.  Lock pin
23.  Pinion shaft
24.  Washer
25.  Taper roller bearing
26.  Oil seal
27.  Differential spacer
28.  Differential gear
29.  Differential spacer set
30.  Flange bolt
31.  Differential drive gear
32.  Fly wheel bolt
33.  Differential case
34.  Oil seal
35.  Transmission case
36.  One-way Clutch Inner Race
37.  Sealing cap
38.  Output spacer set
39.  Collar
40.  Output shaft

41.  Locking pin
42.  Roller bearing
43.  Snap ring
44.  Thrust race
45.  Input shaft
46.  Thrust bearing
47.  Thrust bearing
48.  Return & O/D clutch
49.  Rear cover
50.  O/D clutch hub
51.  Return sun gear
52.  Output carrier
53.  Flange bolt
54.  Snap ring
55.  Low and reverse brake piston
56.  Wave spring
57.  Brake pressure plate
58.  Snap ring
59.  Snap ring set
60.  Brake pressure plate
61.  2nd brake retainer
62.  Snap ring
63.  2nd brake return spring
64.  Brake disc
65.  Brake reaction plate
66.  Brake plate
67.  Brake spring retainer
68.  Low and reverse return spring

EKRF012B

AUTOMATIC TRANSAXLE SYSTEM

AT -161

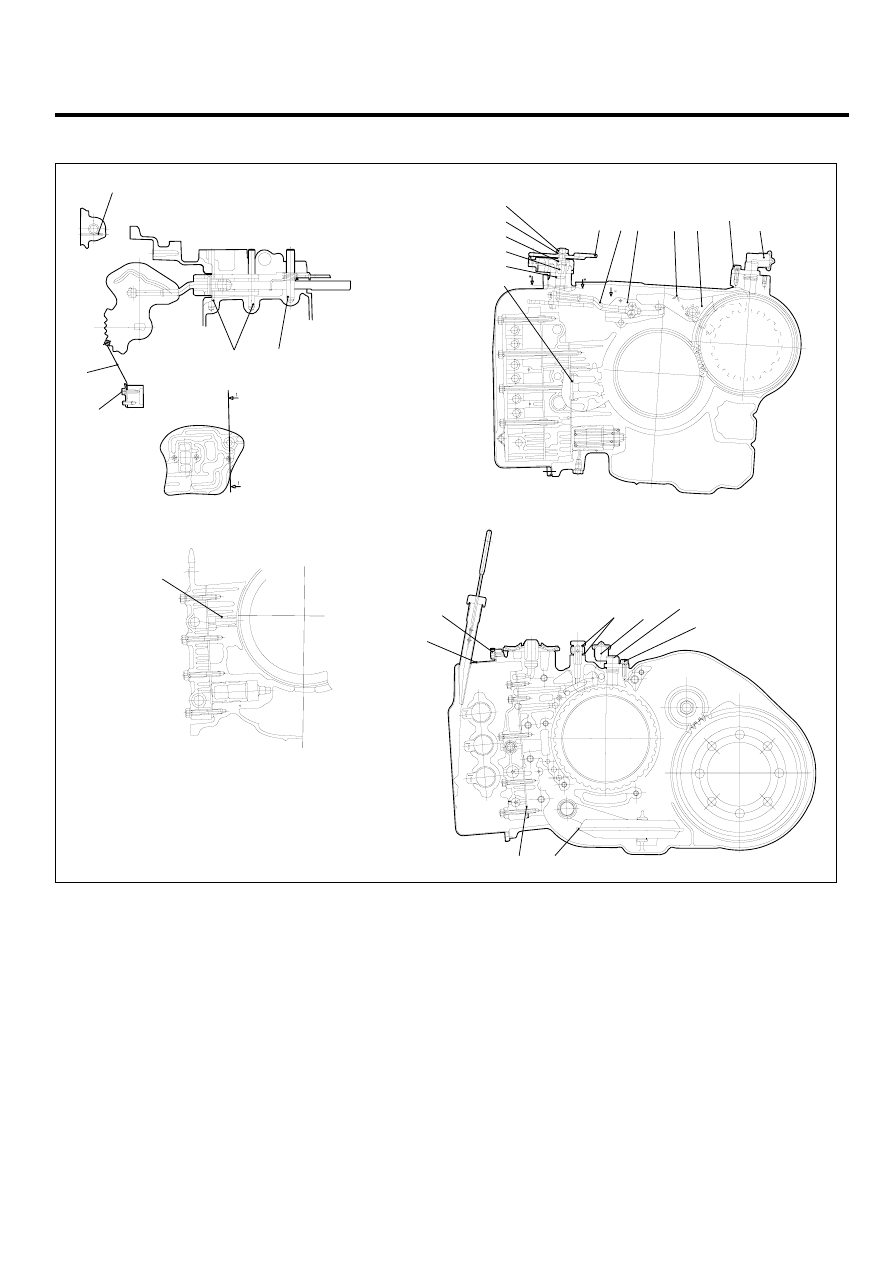

COMPONENTS (2)

5-7

(50-70, 4-5)

18-25 (180-250, 13-18)

10-12

(100-120, 7-8)

10-12

(100-120, 7-8)

10-12

(100-120, 7-8)

25

24

1.  Roller
2.  Detent spring
3.  Parking roller shaft
4.  Parking spring shaft
5.  Oil seal
6.  2nd brake retainer
7.  Flange nut
8.  Spring washer
9.  Oil ring

10.  Manual control shaft
11.  Oil ring
12.  Oil strainer
13.  Manual control lever
14.  Parking roller rod
15.  Parking roller shaft
16.  Parking sprag
17.  Parking sprag shaft
18.  Flange bolt

19.  Output speed sensor
20.  Eye bolt
21.  Gasket
22.  Input speed sensor
23.  Flange bolt
24.  Oil filter
25.  Valve body gasket
26.  Valve body
27.  Flange bolt

12

11

10

9

8

7

13 14 15

16 17

18

19

26

27

5

20

21

22

23

1

3

2

4

TORQUE : Nm (kgf.cm, lbf.ft)

EKRF012C

AT -162

AUTOMATIC TRANSAXLE (F4A51)

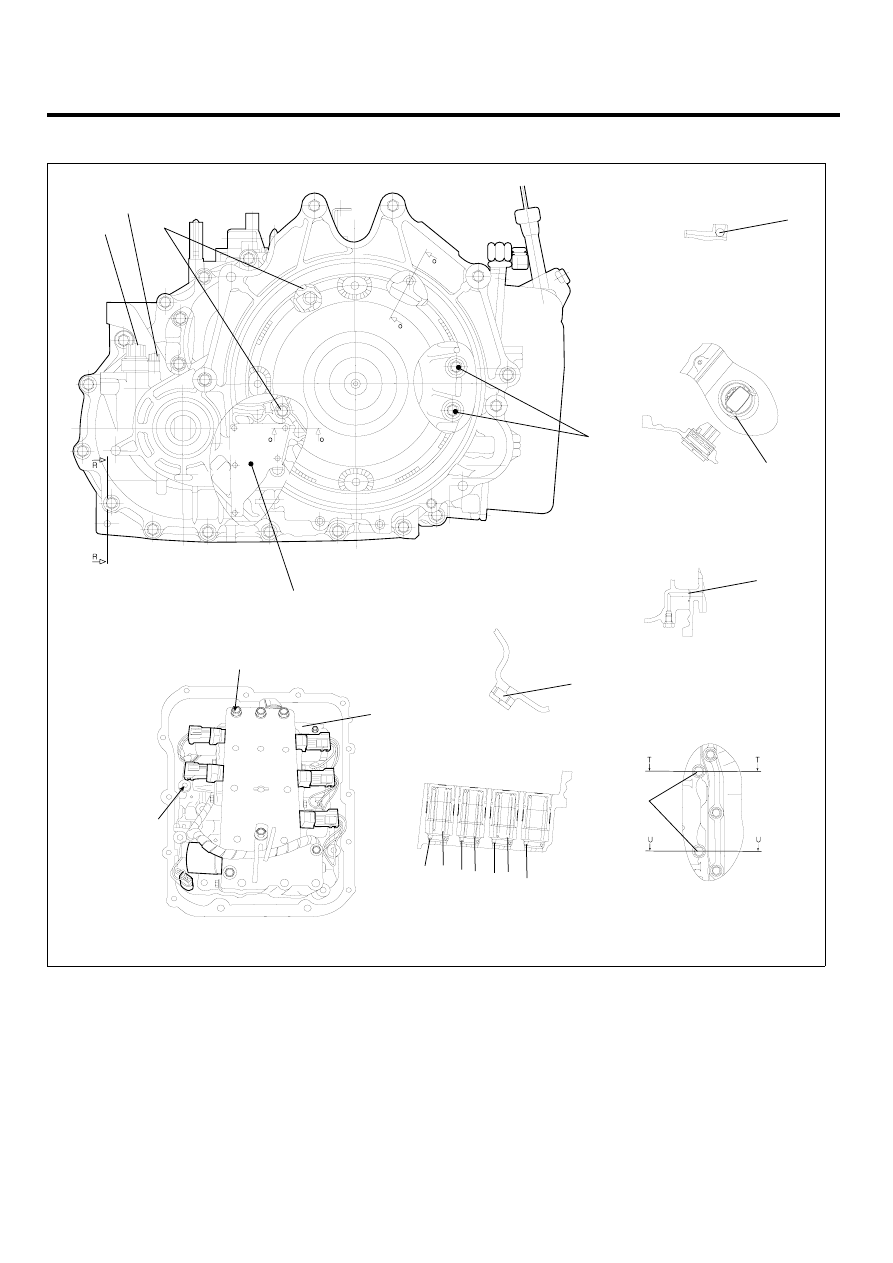

COMPONENTS (3)

1.  Vehicle speed sensor
2.  Washer
3.  Seal bolt
4.  Flange bolt
5.  Oil guide
6.  Steel ball

7.  Harness
8.  Snap ring
9.  Coil spring
10.  Coil spring
11.  Coil spring
12.  Coil spring

13.  Coil spring
14.  Coil spring
15.  Coil spring
16.  O-ring
17.  Dowel pin

4-6

(40-60, 3-4)

20-26

(200-260, 14-18)

8-10

(80-100, 6-7)

17

16

6

8

9

10 11 12 13 14

15

Section Y-Y

Section V-V

Section P-P

Section T-T

Section R-R

4

5

1

2

3

TORQUE : Nm (kgf.cm, lbf.ft)

10-12 (100-120, 7-8)

7

10-12

(100-120, 7-8)

EKRF091A

AUTOMATIC TRANSAXLE SYSTEM

AT -163

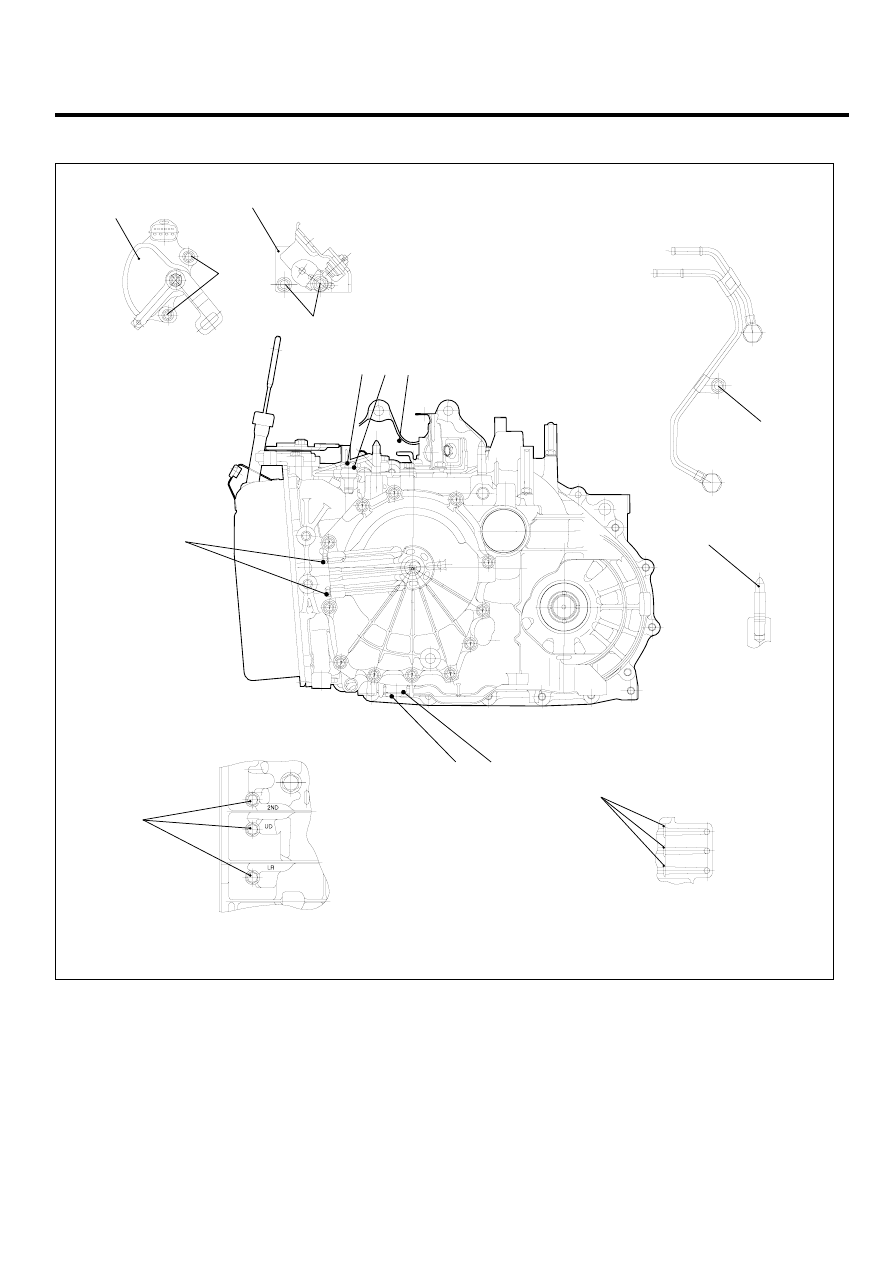

COMPONENTS (4)

1.  Inhibitor switch
2.  Control cable bracket
3.  Stud
4.  Pressure check plug
5.  Eye bolt

6.  Gasket
7.  Converter housing
8.  Gasket
9.  Magnet plug
10.  Accumulator piston

5

4

6

7

9

8

10

7

3

2

10-12
(100-120,
7-8)

10-12

(100-120, 7-8)

8-10

(80-100, 6-7)

8-10

(80-100, 6-7)

20-26 (200-260, 14-18)

30-44

(300-450, 22-23)

40-50

(400-500, 29-36)

1

TORQUE : Nm (kgf.cm, lbf.ft)

EKRF012D
