DIESEL CONTROL SYSTEM

FLA -431

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Control Circuit Inspection".

CONTROL CIRCUIT INSPECTION

E0DF1D85

1.

Check short to ground in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect variable swirl control actuator connector and ECM connector.

3)

Check continuity between variable swirl control actuator connector terminal 1(or 2) and chassis ground.

Specification : Discontinuity(Infinite Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "2.Check open in motor circuit" as follows.

NO

▶ Repair short to ground in variable swirl control actuator motor circuit and go to "Verification of Vehicle Repair".

2.

Check open in motor circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect variable swirl control actuator connector and ECM connector.

3)

Check continuity between variable swirl control actuator connector terminal 1 and ECM connector terminal 60.

4)

Check continuity between variable swirl control actuator connector terminal 2 and ECM connector terminal 30.

Specification : Continuity (below 1.0Ω )

5)

Is the measured resistance within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ Repair open in control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E1B5A12F

1.

Check motor coil resistance

1)

IG KEY "OFF", ENGINE "OFF".

FLA -432

FUEL SYSTEM

2)

Disconnect variable swirl control actuator connector.

3)

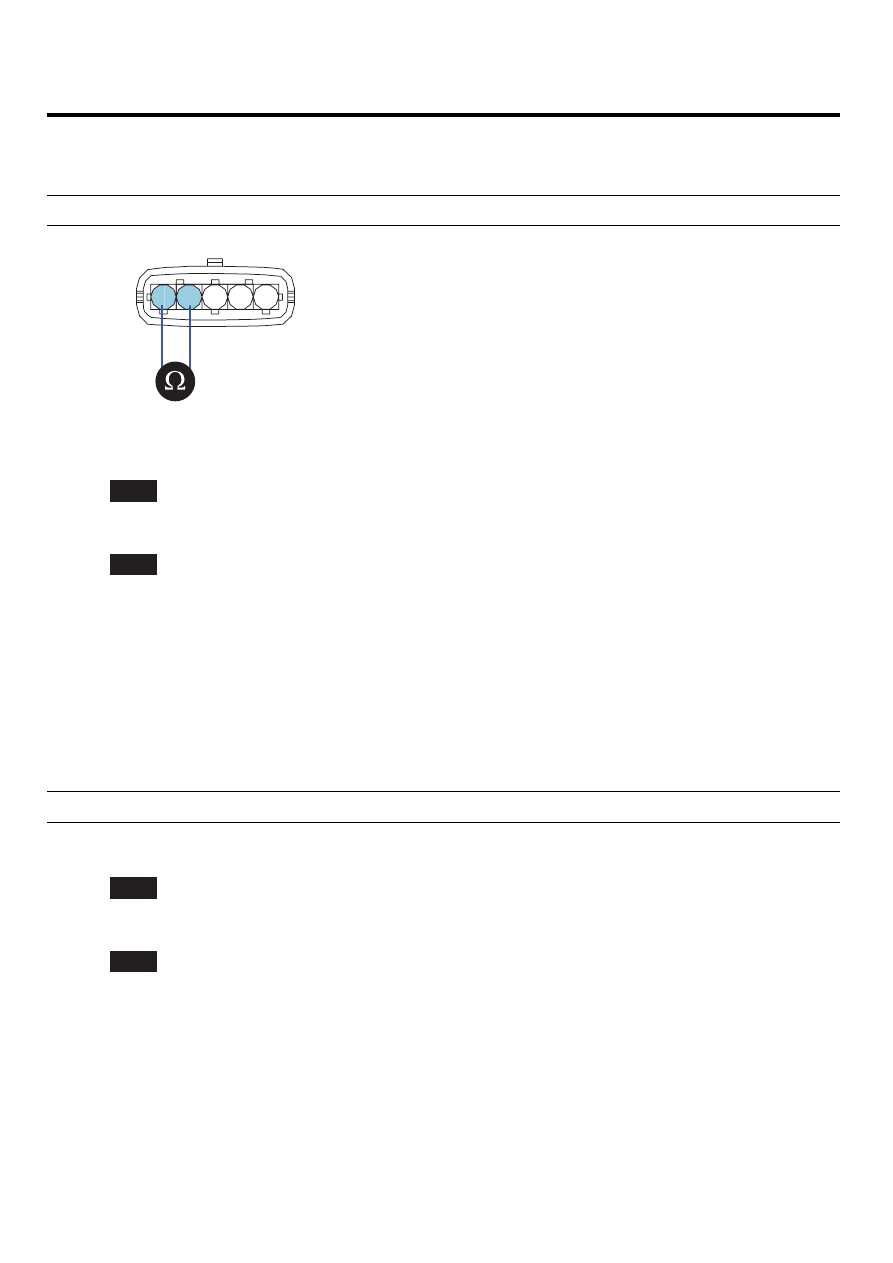

Measure the resistance between variable swirl control actuator component terminal 1 and 2.

Specification : 15.0 ± 3 Ω (20℃)

4

3

2

1

5

EGNG011K

4)

Is the measured resistance within the specification?

YES

▶ Go to "2. Check motor operation".

NO

▶ Replace variable swirl control actuator assy’.

2.

Check motor operation

1)

IG KEY "ON" , ENGINE "ON".

2)

Keep engine at idle state.

3)

Monitor the waveform of variable swirl control actuator terminal 1and 2 with two channel oscilloscope.

4)

Accelerating engine to above 3000RPM, let variable swirl control actuator be opened(operates).

Specification : Refer to Signal Waveform ＆ Data "Fig.1)", " Fig.2)".

5)

Does variable swirl control actuator operate correctly?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace variable swirl control actuator assy’ and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

E0E94E2A

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

DIESEL CONTROL SYSTEM

FLA -433

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -434

FUEL SYSTEM

DTC P2010 INTAKE MANIFOLD RUNNER CONTROL CIRCUIT HIGH(BANK
1)

COMPONENT LOCATION

EBF21D87

Refer to DTC P2009.

GENERAL DESCRIPTION

E2DE4B5C

Refer to DTC P2009.

DTC DESCRIPTION

ED2E2BDF

P2010 is set when short to battery in variable swirl control actuator driving motor (+) output terminal. The polarigy of (+)
and (-) lines shift each other in accordance with the condition of swirl valve(opened or closed) thus, checking both (+) and
(-) circuits is required.

DTC DETECTING CONDITION

E4EA197E

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• Engine running

ThresholdValue

• Short to battery in motor output terminal

DiagnosticTime

• 200ms

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• Swirl valve opened at variable

swirl control actuator failure

• Variable swirl valve motor

circuit

SPECIFICATION

E35103F0

Refer to DTC P2009.

SCHEMATIC DIAGRAM

ED35264D

Refer to DTC P2009.

SIGNAL WAVEFORM AND DATA

E9FEDD55

Refer to DTC P2009.

TERMINAL AND CONNECTOR INSPECTION

E94BBC05

Refer to DTC P2009.

CONTROL CIRCUIT INSPECTION

ECB5B1ED

1.

Check control circuit voltage
