DIESEL CONTROL SYSTEM

FLA -87

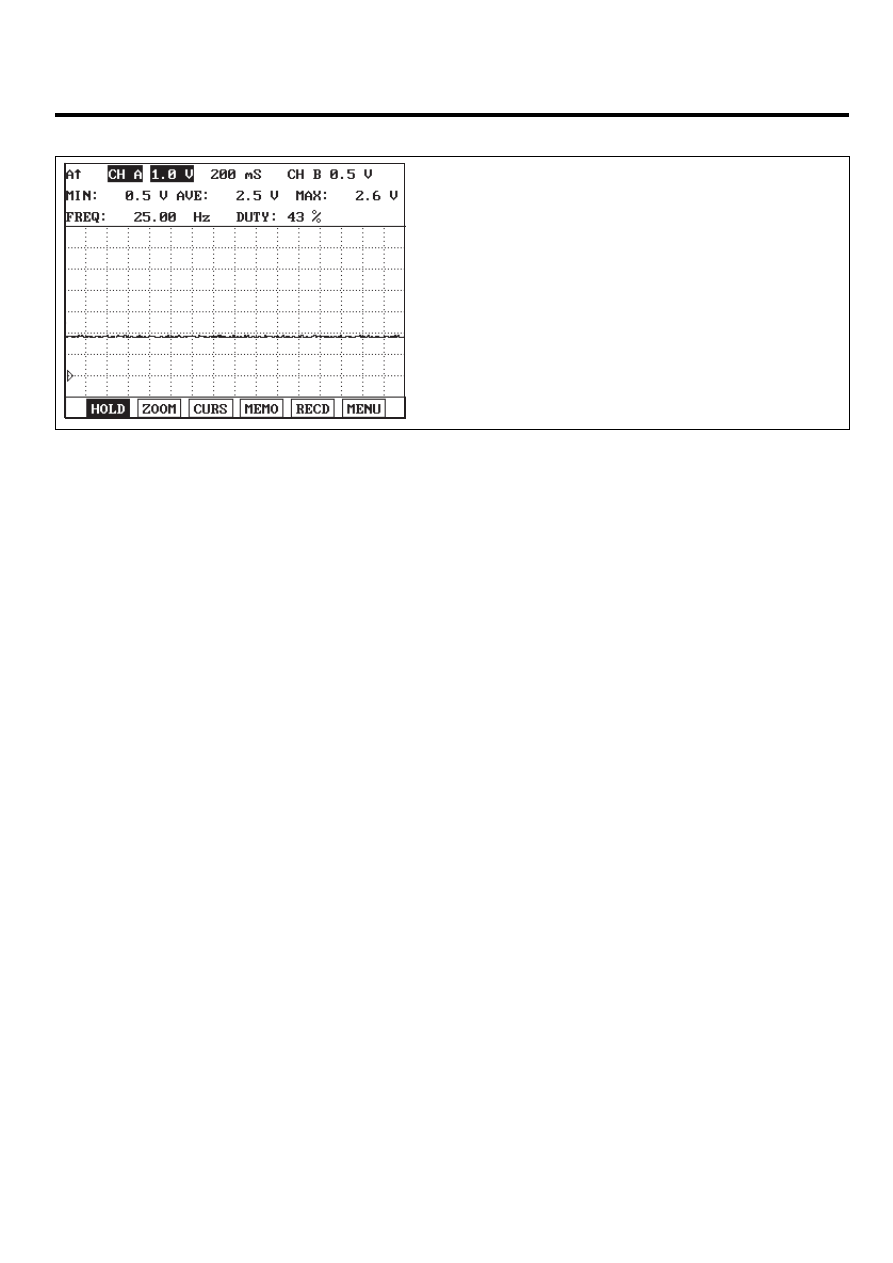

SIGNAL WAVEFORM

This illustration represents the waveform of oxygen sensor signal
at ignition switch "ON" and engine running.

LGJF502L

FLA -88

FUEL SYSTEM

DTC TROUBLESHOOTING

PROCEDURES

E688BCEB

DTC

DESCRIPTION

MIL

PAGE

P0031

Lambda Sensor Heater Circuit low (Bank 1 / Sensor 1)

▲

FLA-92

P0032

Lambda sensor Heater Circuit high (Bank 1 / Sensor 1)

▲

FLA-98

P0047

VGT Vaccum Modulator- Circuit Low

▲

FLA-101

P0048

VGT Vaccum Modulator- Circuit High

▲

FLA-108

P0069

Boost Press. Sensor - Malfunction

▲

FLA-112

P0087

Rail Pressure Monitoring-Minimum Pressure at Engine Speed Too Low

○

FLA-117

P0088

Rail Pressure Monitoring-Maximum Pressure Exceeded

○

FLA-121

P0089

Rail Press. Regulator(PCV) - Circuit Over Current

○

FLA-122

P0091

Rail Press. Regulator(PCV) - Circuit Low

○

FLA-128

P0092

Rail Press. Regulator(PCV) - Circuit High

○

FLA-131

P0097

Intake Air Temperature Sensor - Circuit Low Input

▲

FLA-134

P0098

Intake Air Temperature Sensor - Circuit High Input

▲

FLA-139

P0101

Mass or Volume Air Flow Circuit Range/Performance

○

FLA-143

P0102

Mass or Volume Air Flow Circuit Low Input

○

FLA-150

P0103

Mass or Volume Air Flow Circuit high Input

▲

FLA-154

P0107

Atmospheric Pressure Circuit-Low Input

▲

FLA-158

P0108

Atmospheric Pressure Circuit-High Input

▲

FLA-161

P0112

Intake Air Temperature Sensor1 Circuit Low Input

▲

FLA-163

P0113

Intake Air Temperature Sensor1 Circuit High Input

▲

FLA-169

P0117

Engine Coolant Temperature Circuit Low Input

▲

FLA-173

P0118

Engine Coolant Temperature Circuit High Input

▲

FLA-179

P0182

Fuel Temp Sensor A Circuit Low Input

▲

FLA-183

P0183

Fuel Temp Sensor A Circuit High Input

▲

FLA-188

P0192

Fuel Rail Press. Sensor-Low input

○

FLA-192

P0193

Fuel Rail Press. Sensor-High Input

○

FLA-199

P0201

Injector Circuit/Open-Cylinder 1

○

FLA-204

P0202

Injector Circuit/Open-Cylinder 2

○

FLA-204

P0203

Injector Circuit/Open-Cylinder 3

○

FLA-204

P0204

Injector Circuit/Open-Cylinder 4

○

FLA-204

P0237

Boost Press. Sensor - Circuit Low Input

▲

FLA-211

P0238

Boost Press. Sensor - Circuit High Input

▲

FLA-217

DIESEL CONTROL SYSTEM

FLA -89

DTC

DESCRIPTION

MIL

PAGE

P0252

Fuel Press. Regulator(MPROP) - Circuit Over Current

○

FLA-222

P0253

Fuel Press. Regulator(MPROP) - Circuit Low

○

FLA-228

P0254

Fuel Press. Regulator(MPROP) - Circuit High

○

FLA-231

P0262

Cylinder 1-Injector Circuit High

○

FLA-235

P0265

Cylinder 2-Injector Circuit High

○

FLA-235

P0268

Cylinder 3-Injector Circuit High

○

FLA-235

P0271

Cylinder 4-Injector Circuit High

○

FLA-235

P0335

Crankshaft Position Sensor A Circuit

○

FLA-242

P0336

Crankshaft Position Sensor A Circuit Range/Performance

○

FLA-250

P0340

Camshaft Position Sensor A Circuit Malfunction (Bank 1 or Single Sensor)

○

FLA-255

P0341

Camshaft Position Sensor A Circuit Range/Performance (Bank 1 or Single Sensor)

○

FLA-262

P0381

Glow Indicator Lamp - Circuit Malfunction

▲

FLA-266

P0489

Exhaust Gas Recirculation Control Circuit Low Voltage

○

FLA-271

P0490

Exhaust Gas Recirculation Control Circuit High Voltage

○

FLA-278

P0501

Vehicle Speed Sensor A Range/Performance

▲

FLA-282

P0504

Brake Switch "A"/"B" Correlation

▲

FLA-290

P0532

A/C Refrigerant Pressure Sensor "A" Circuit Low Input

▲

FLA-296

P0533

A/C Refrigerant Pressure Sensor "A" Circuit High Input

▲

FLA-302

P0562

System Voltage Low

▲

FLA-307

P0563

System Voltage High

▲

FLA-313

P0602

EEPROM-Programing Error

▲

FLA-317

P0605

Internal Control Module Read Only Memory(ROM) Error

▲

FLA-319

P0606

ECM/PCM Processor(ECM-SELF TEST Failed)

○

FLA-320

P0611

Injector - Circuit Malfunction (More than two injectors)

○

FLA-322

P062D

Voltage regulator #1 for injector - Malfunction

○

FLA-328

P062E

Voltage regulator #2 for injector - Malfunction

○

FLA-330

P0642

Sensor Reference Voltage "A" Circuit Low

▲

FLA-331

P0643

Sensor Reference Voltage "A" Circuit High

▲

FLA-336

P0646

A/C Clutch Relay Control Circuit Low

▲

FLA-339

P0647

A/C Clutch Relay Control Circuit High

▲

FLA-346

P0650

Malfunction Indicator Lamp(MIL) Control Circuit

▲

FLA-351

P0652

Sensor Reference Voltage "B" Circuit Low

▲

FLA-355

P0653

Sensor Reference Voltage "B" Circuit High

▲

FLA-360

FLA -90

FUEL SYSTEM

DTC

DESCRIPTION

MIL

PAGE

P0670

Glow Relay - Circuit Malfunction

▲

FLA-363

P0685

ECM/PCM Power Relay Control Circuit /Open

▲

FLA-370

P0698

Sensor Reference Voltage "C" Circuit Low

▲

FLA-377

P0699

Sensor Reference Voltage "C" Circuit High

▲

FLA-382

P0700

TCU Request for MIL On

○

FLA-385

P0701

TCM status Error

▲

FLA-386

P0820

Neutral S/W Malfunction

▲

FLA-387

P0830

Clutch S/W Malfunction

▲

FLA-392

P1145

Overrun monitoring error

▲

FLA-397

P1185

Fuel Pressure Monitoring-Maximum Pressure Exceeded

○

FLA-399

P1186

Fuel Pressure Monitoring-Minimum Pressure at Engine Speed Too Low

○

FLA-403

P1586

MT/AT Encoding

▲

FLA-404

P1587

CAN communication error (MT/AT recognition error)

▲

FLA-407

P1588

Signal Change through MT/AT line (during engine running)

▲

FLA-409

P1634

AUX. Heater Malfunction

▲

FLA-411

P1652

IG S/W Malfunction

▲

FLA-418

P1670

Injector Classification Error

○

FLA-422

P1671

Check-sum error

○

FLA-425

P2009

Intake Manifold Runner Control Circuit Low(Bank 1)

▲

FLA-427

P2010

Intake Manifold Runner Control Circuit High(Bank 1)

▲

FLA-434

P2015

Intake Manifold Runner Position Sensor/Switch Circuit
Range/Performance(Bank 1)

▲

FLA-437

P2016

Intake Manifold Runner Position Sensor/Switch Circuit Low(Bank 1)

▲

FLA-444

P2017

Intake Manifold Runner Position Sensor/Switch Circuit High(Bank 1)

▲

FLA-448

P2111

Throttle Control Actuator - Circuit High

▲

FLA-452

P2112

Throttle Control Actuator - Circuit Low

▲

FLA-458

P2123

Throttle/Pedal Position Sensor/Switch "D" Circuit High Input

○

FLA-462

P2128

Throttle/Pedal Position Sensor/Switch "E" Circuit High Input

○

FLA-469

P2138

Throttle/Pedal Position Sensor/Switch "D" / "E" Voltage Correlation

○

FLA-473

P2238

Lambda Sensor Pumping Current Circuit Low-Bank 1, Sensor 1

▲

FLA-478

P2239

Lambda Sensor Pumping Current Circuit High-Bank 1, Sensor 1

▲

FLA-487

P2251

Lambda Sensor Reference Ground Circuit/Open-Bank 1 Sensor 1

▲

FLA-492

P2264

Detection of Water in fuel

▲

FLA-497

P2299

Brake switch " acc pedal sensor signals input simultaneously at times

▲

FLA-503
