Hyundai Tiburon (2003 year). Manual - part 173



- Rear seat belt retractor mounting bolt

- Rear seat belt upper anchor mounting bolt

- Front seat belt buckle mounting bolt

40~55
40~55
40~55

400~550
400~550
400~550

29~40
29~40
29~40

Sunroof

- Sunroof lid panel mounting, Nut

- Sunroof assembly mounting, Bolt

7~9

7~11

70~90

70~110

5~6.5

5~8





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > fender > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > fender
> Components and Components Location

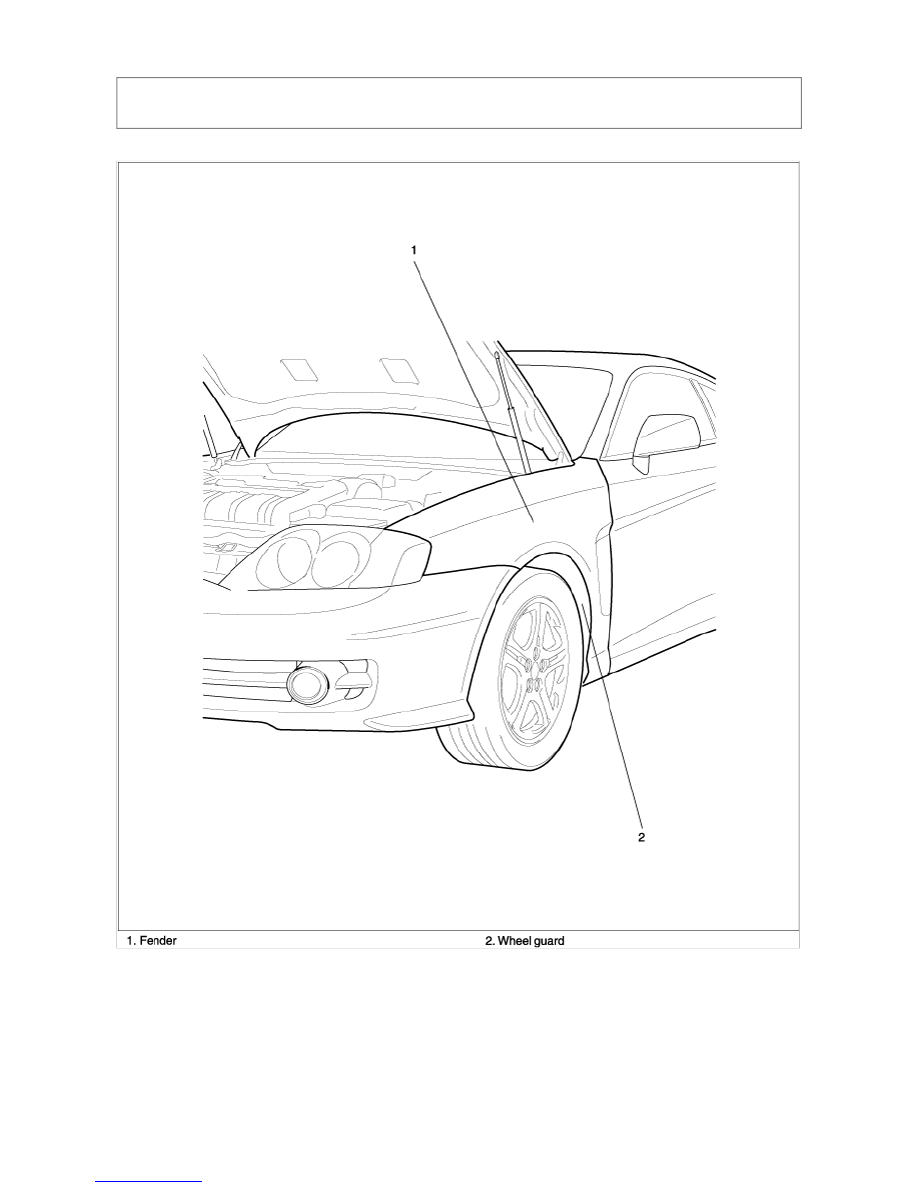

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > fender > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Exterior > fender >
Repair procedures

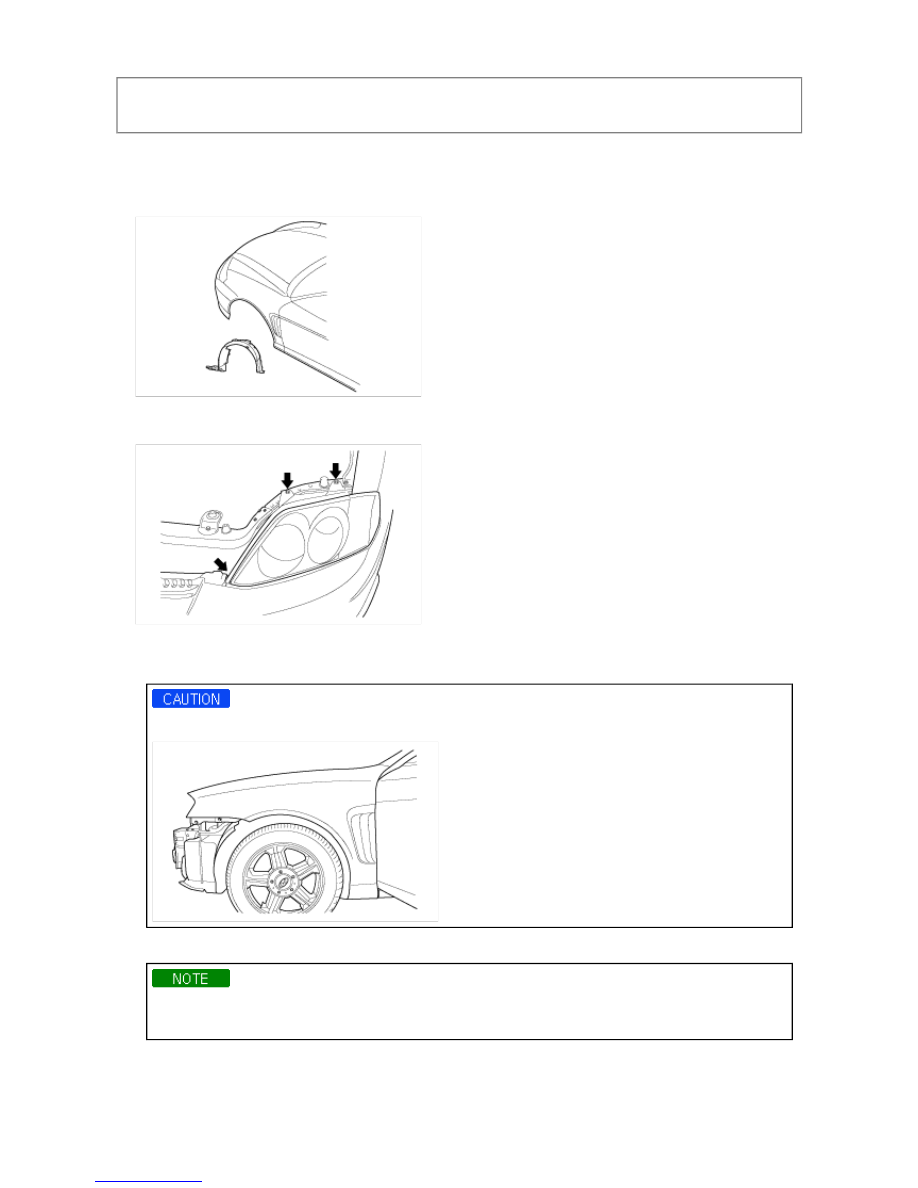

REMOVAL AND INSTALLATION

FENDER

1. Remove the front mud guard and wheel guard.



2. Remove the 3 bolts holding the head lamp and disconnect the wire connector.

Remove the head lamp assembly.



3. Remove the front bumper. (refer to front bumper group)

4. Remove the fender mounting bolts and remove the fender panel assembly.

Use care to avoid damaging the paint.



5. Installation is the reverse of the removal.

In order to prevent the fender mounting bolt area from forming rust, apply tape sealer between the fender
and the bodypanel.

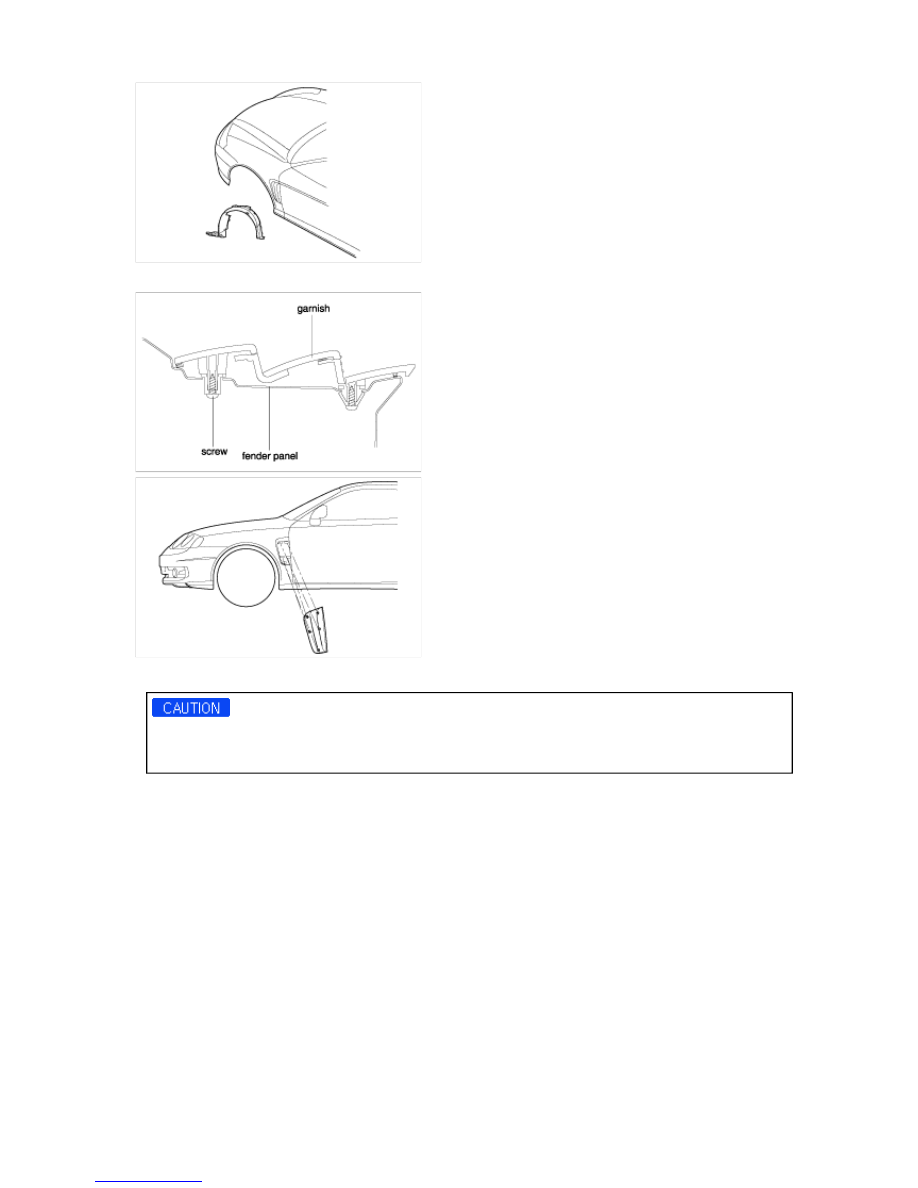

FENDER GARNISH

1. Remove the wheel guard.



2. Loosen the fender garnish mounting screws and then remove the fender garnish.





3. Installation is the reverse of the removal.

1. When installing garnish, be careful not to deform the fender panel.

2. Engage the clip part on the garnish into the fender panel securely until it makes "click" sound.
