CIRCUIT INSPECTION





[HINT]
Codes other than these may be output at this time, but they are not relevant to this procedure.



A. Turn the ignition switch to ON, and wait for at least 30 seconds.

B. Clear the malfunction code stored in the memory with the Hi-Scan Pro.

C. Turn the ignition switch to LOCK, and wait for 30 seconds.

D. Turn the ignition switch to ON, and wait for 30 seconds.

E. Using Hi-Scan Pro, check the DTC.

There is no DTC.

DTC

B1400

Satellite left side
defect

B1403

Satellite right side
defect

B1409

Satellite left
communication
error

B1410

Satellite right
communication
error

CIRCUIT DESCRIPTION

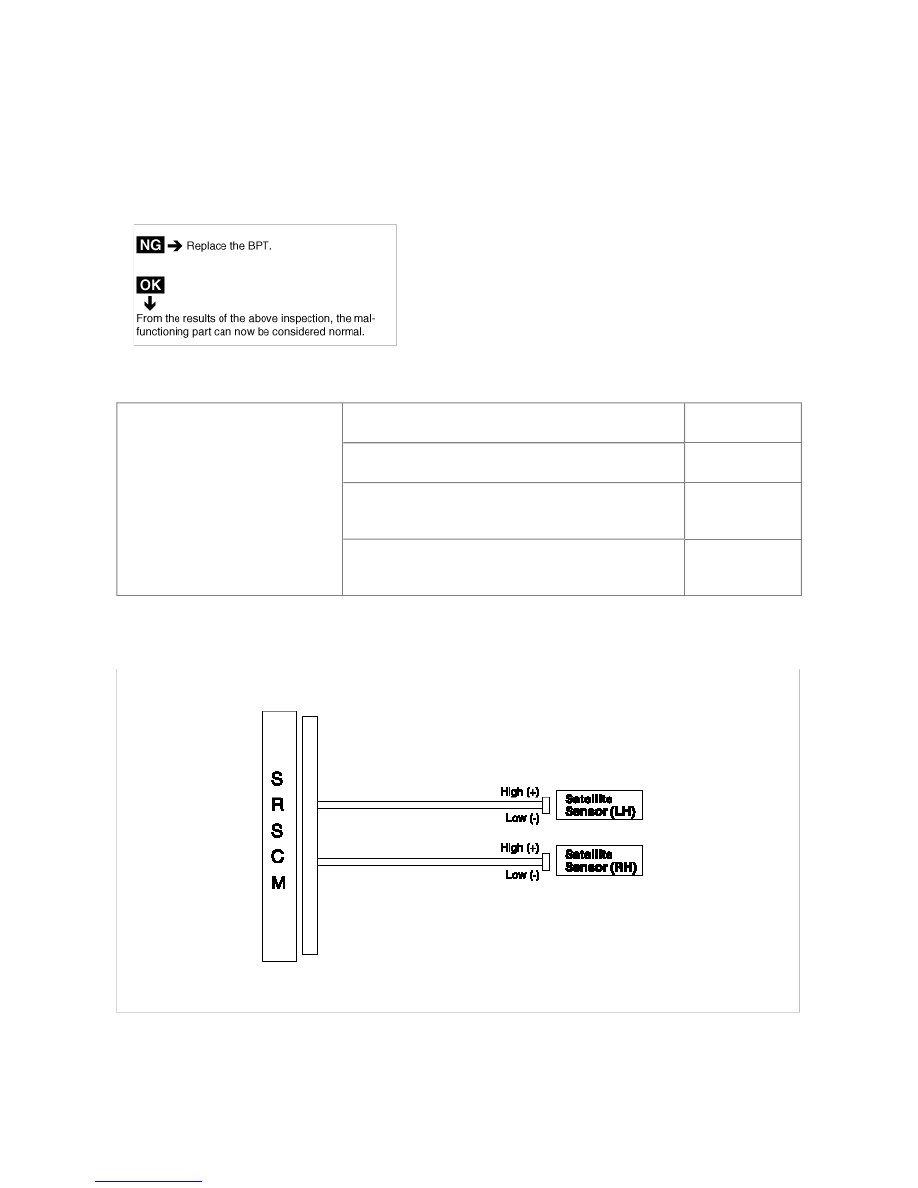

WIRING DIAGRAM

INSPECTION PROCEDURE

1. Preparation

(1) Disconnect the negative (-) terminal cable from the battery, and wait at least 30 seconds.

(2) Remove the DAB module.

(3) Disconnect the connectors of the PAB, left and right side airbags, belt pretensioners and satellite sensors.

(4) Disconnect the SRSCM connector.



Place the DAB with the front surface facing upward.

2. Check satellite circuit (communication error).



[PREPARATION]

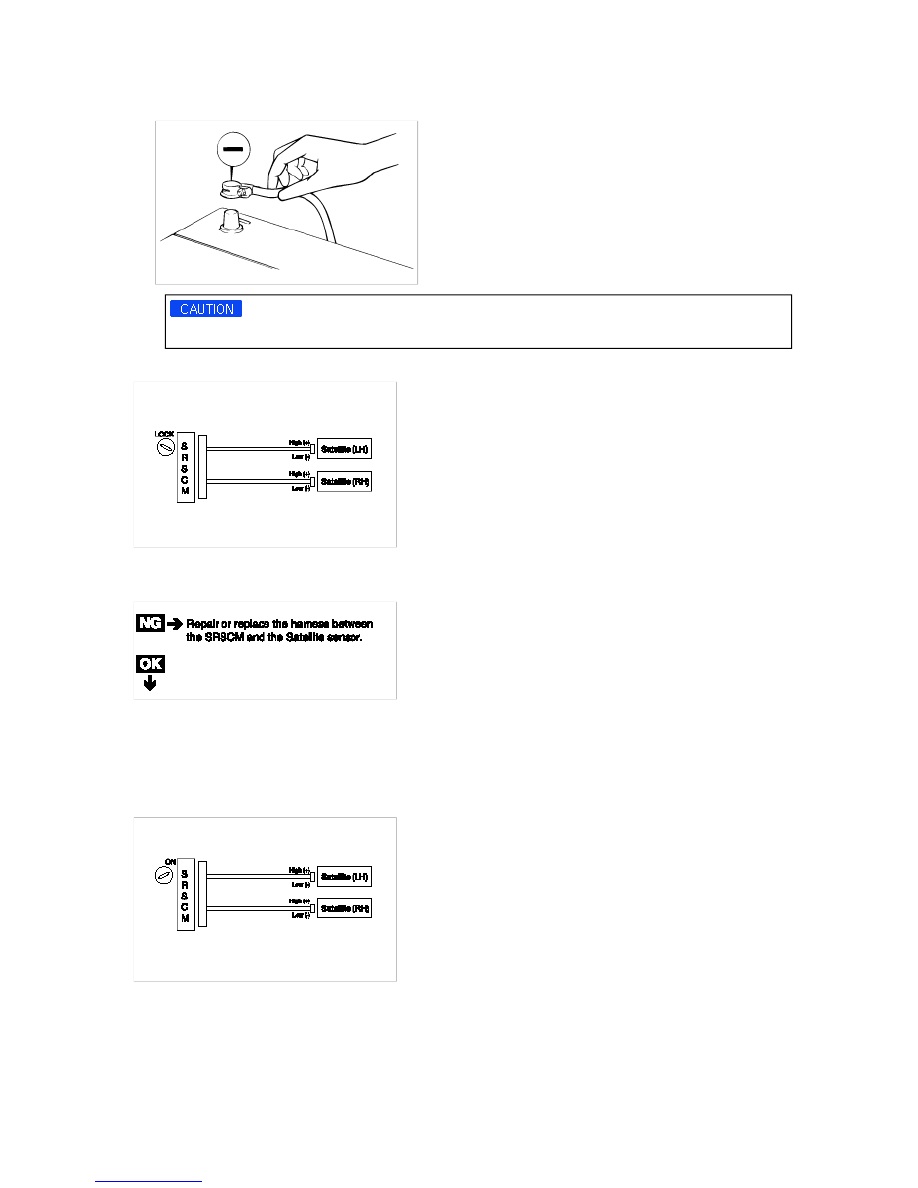

Check continuity between the SRSCM connector and the satellite connector as high (+) and high, low (-) and low (-).
OK : Continuity



3. Check the satellite sensor (defect).

[PREPARATION]



[CHECK]

A. Turn the ignition switch to LOCK.

B. Disconnect the negative (-) terminal cable from the battery, and wait for 30 seconds.

C. Connect the satellite connector.

D. Connect the negative (-) terminal cable to the battery, and wait for 30 seconds.

A. Turn the ignition switch to ON, and wait for at least 30 seconds.

B. Clear the malfunction code stored in the memory of the Hi-Scan Pro.

C. Turn the ignition switch to LOCK, and wait for 30 seconds.

D. Turn the ignition switch to ON, and wait for 30 seconds.

E. Using the Hi-Scan Pro, check DTC.

CIRCUIT INSPECTION



[HINT]
Codes other than these may be output at this time, but they are not relevant to this check.



There is no DTC.

DTC

B1511
B1512
B1513
B1514

Driver seat belt switch open/short to
Battery
Driver seat belt switch short to GND
Passenger seat belt switch open/short
to Battery
Passenger seat belt switch short to
GND

CIRCUIT DESCRIPTION

INSPECTION PROCEDURE

1. Preparation

2. Check buckle switch sensor circuit (Short to GND/Battery).





[CHECK]
Measure the voltage and resistance of the seat belt switch high and body ground between the SRSCM connector and
the seat belt switch connector.
Resistance :

∞



Voltage : 0V



3. Check the seat belt switch

CIRCUIT INSPECTION





[CHECK]

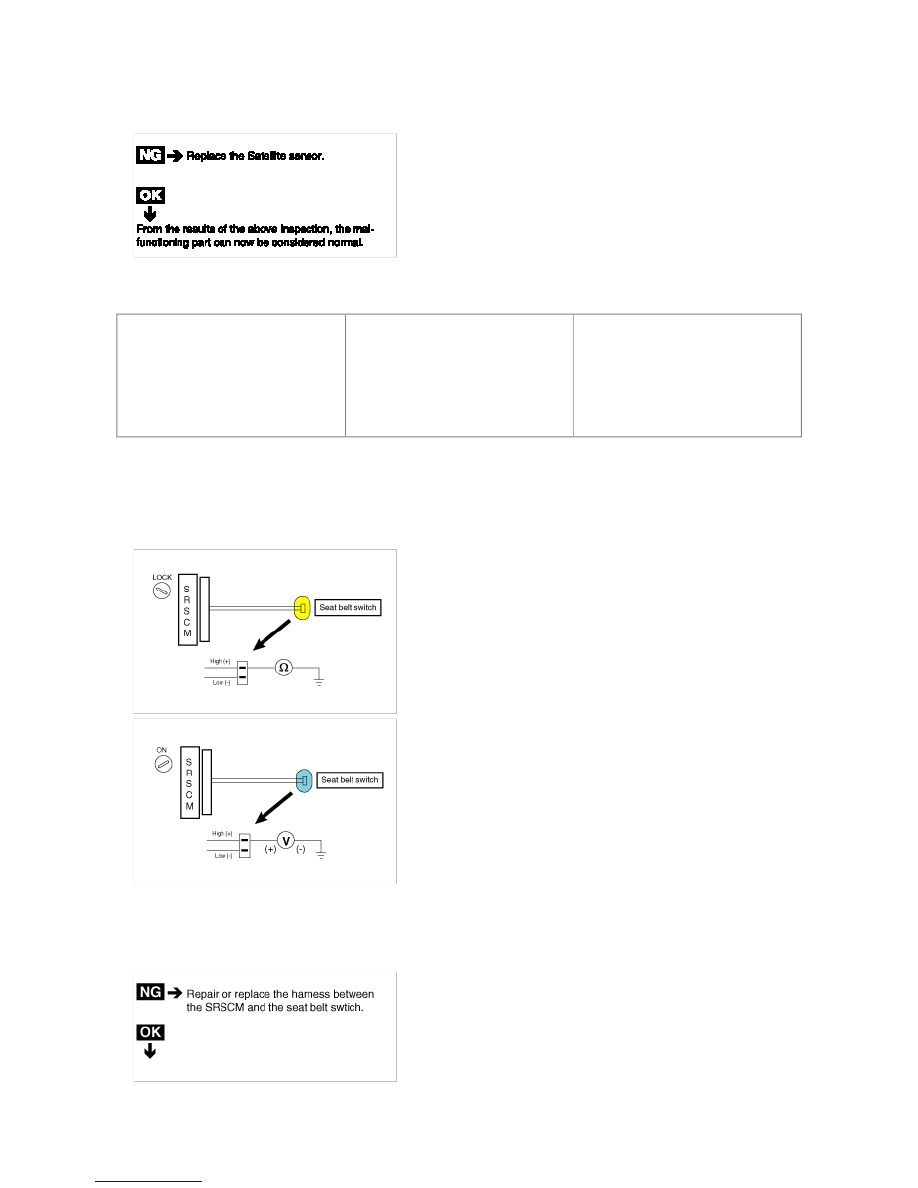

Check the resistance with the switch on and off.
SWITCH OPEN : R = 4K

Ω

 ± 10% (Belted)

SWITCH OPEN : R = 1K

Ω

 ± 10% (Unbelted)



DTC

B2500

Warning lamp failure

CIRCUIT DESCRIPTION

INSPECTION PROCEDURE

1. Check the fuse.

[PREPARATION]

A. Remove airbag fuse and airbag warning lamp fuse from the junction block.

B. Inspect the state of the fuses.

C. Replace if necessary.

2. Check the SRS warning lamp circuit.

[PREPARATION]



[CHECK]

A. Connect the negative (-) terminal cable to the battery.

B. Turn the ignition switch to ON.

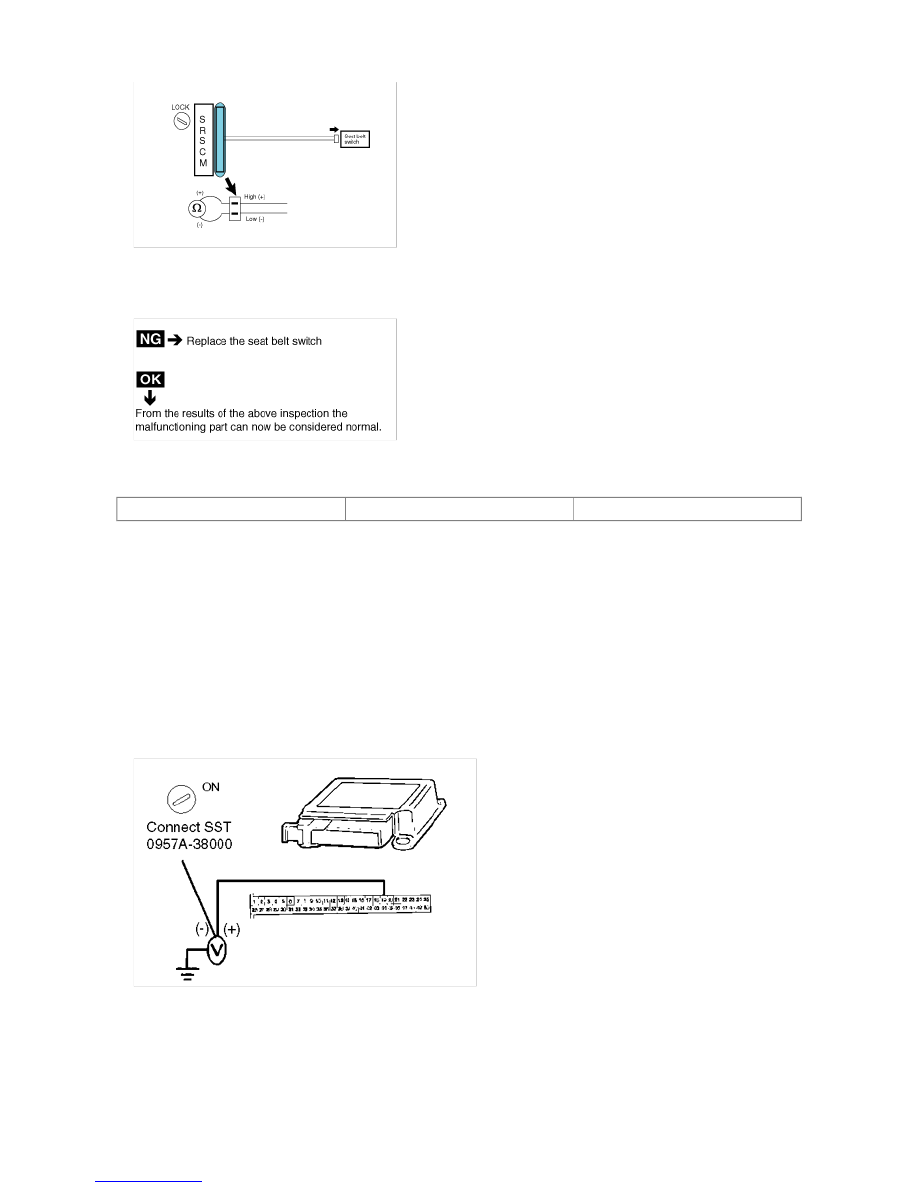

A. Measure voltage at the harness side connector of the SRSCM.

Voltage : 9-16 V
