Hyundai Tiburon (2003 year). Manual - part 149









TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Intake
Actuator > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Intake Actuator > Schematic Diagrams

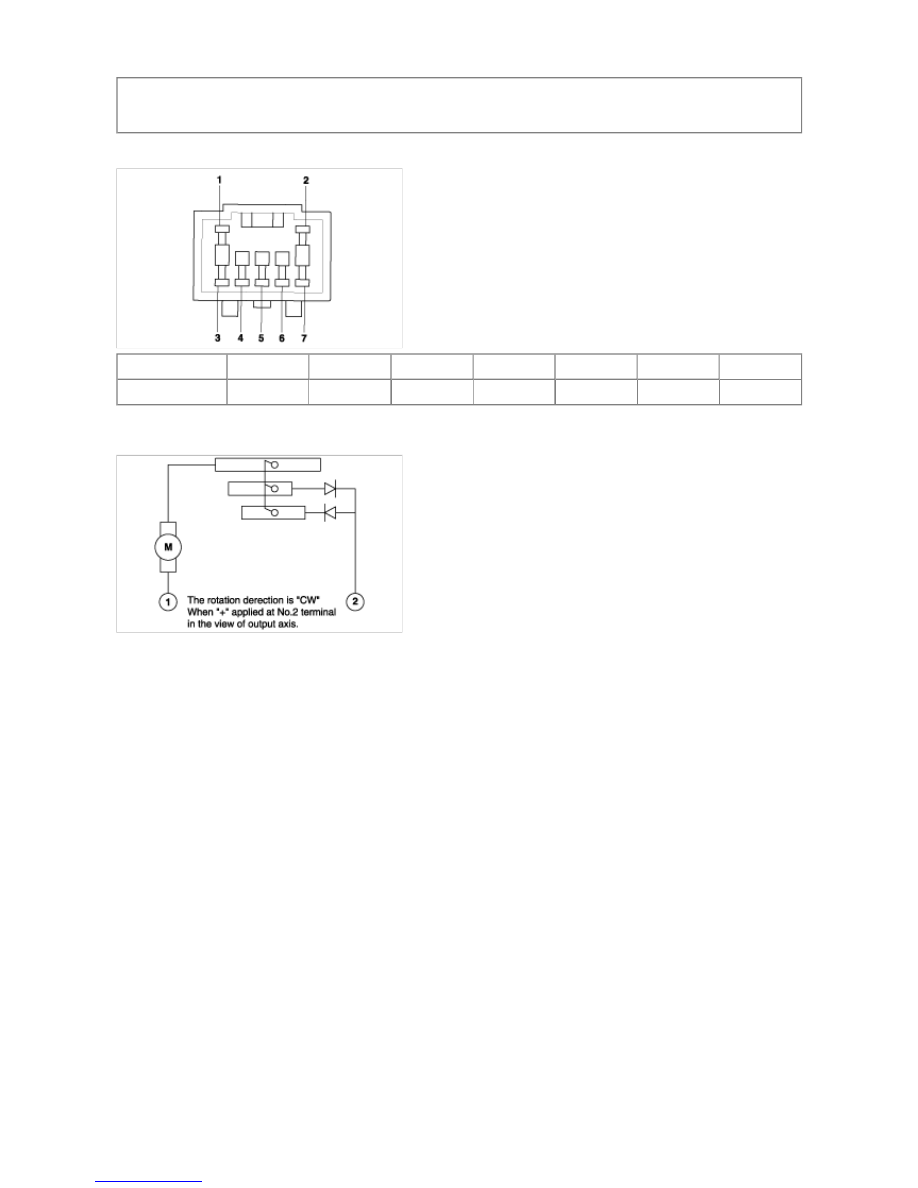

CONNECTOR

Teminal No.

1

2

3

4

5

6

7

Mode

FRE

REC

X

X

X

X

X

CIRCUIT DIAGRAM



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Intake
Actuator > Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Intake Actuator > Description and Operation

DESCRIPTION

- Operating temp. : -30°C ~ +80°C

- Operating voltage : DC 9V ~ 16V

- Rated voltage : DC 12V

- Rated load : 4kgf/cm





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Intake Actuator >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Intake Actuator > Components and Components Location

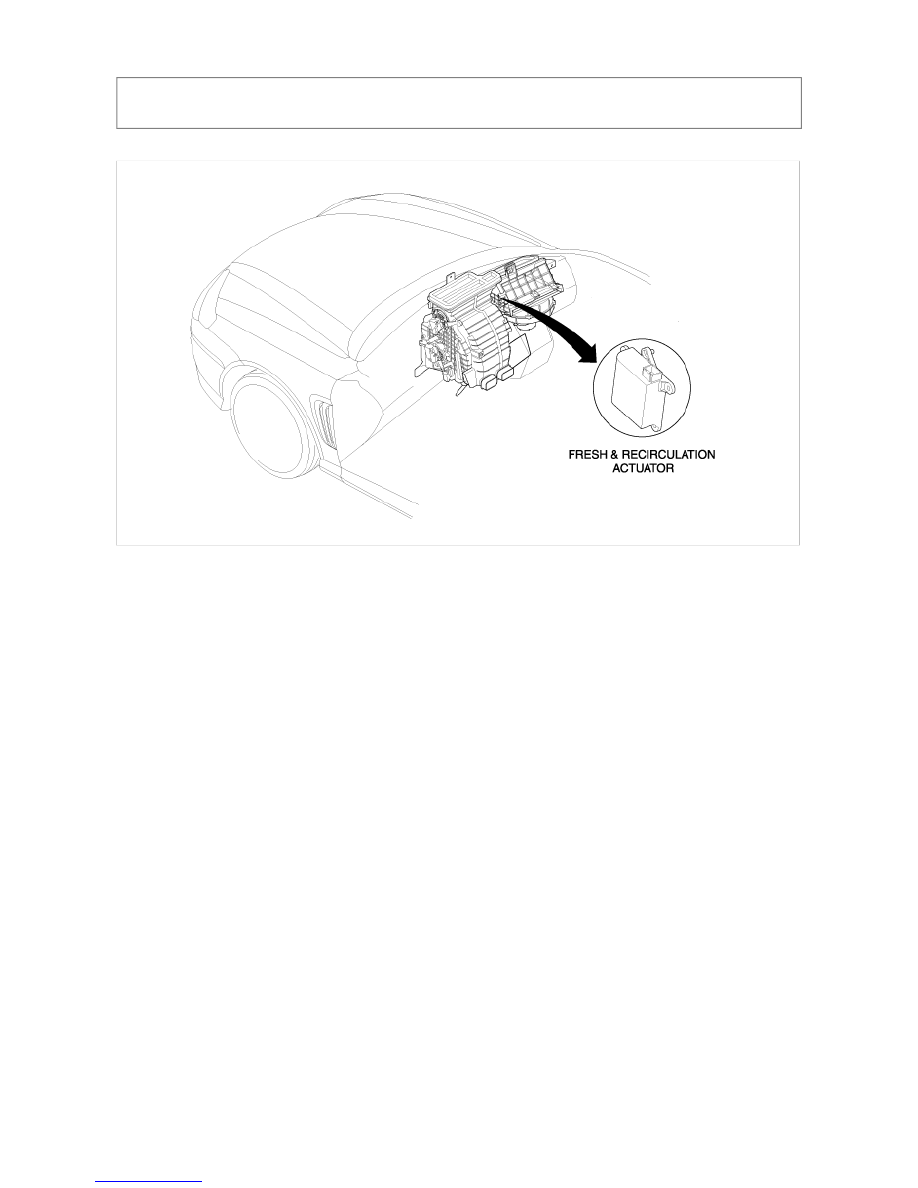

COMPONENT LOCATION



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Intake
Actuator > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Intake Actuator > Repair procedures

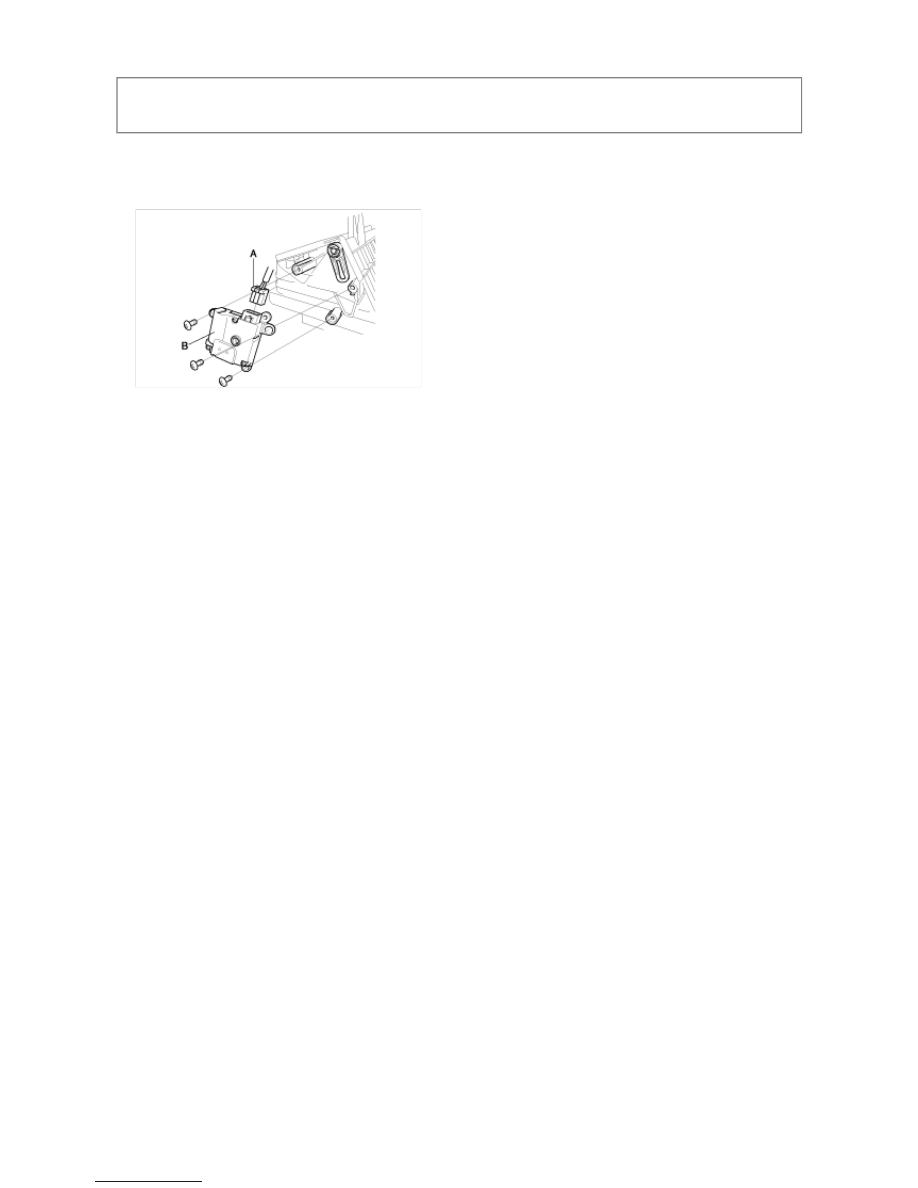

REPLACEMENT

1. Disconnect the 7P connector (A) from the inlet actuator (B). Remove the self-tapping screws and the inlet

actuator from the blower unit.



2. Install in the reverse order of removal. After installation, make sure the inlet actuator runs smoothly.
