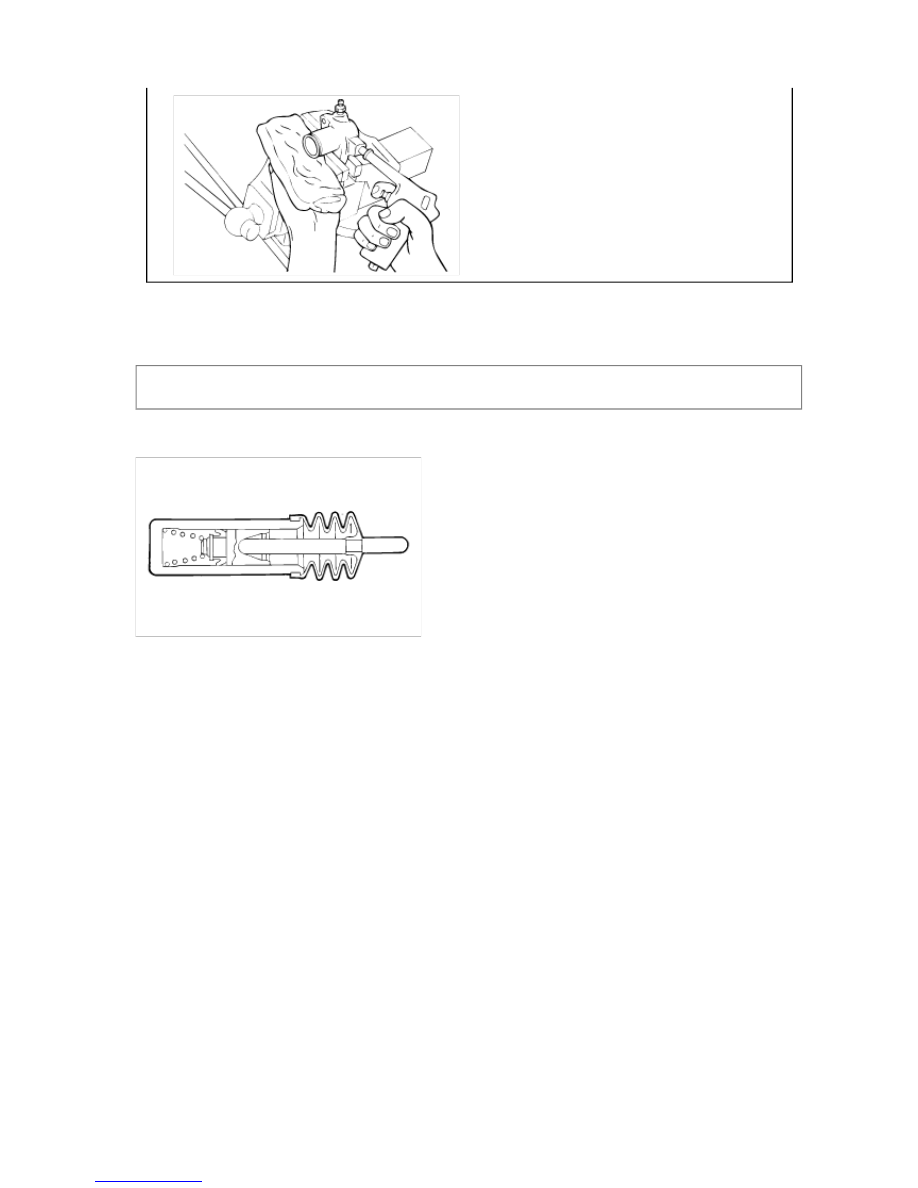

REASSEMBLY

1. Apply specified brake fluid to the release cylinder bore and the outer surface of the piston and piston cup, and

push the piston cup assembly into the cylinder.



Use the specified fluid:
Brake fluid DOT 3 or DOT 4

2. Install the valve plate, push rod and boot.



INSPECTION

1. Check the clutch release cylinder for fluid leakage.

2. Check the clutch release cylinder boots for damage.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch System > The Other Clutch System
Component > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Clutch System > Clutch
System > The Other Clutch System Component > Repair procedures

SERVICE ADJUSTMENT PROCEDURE

CLUTCH PEDAL INSPECTION AND ADJUSTMENT

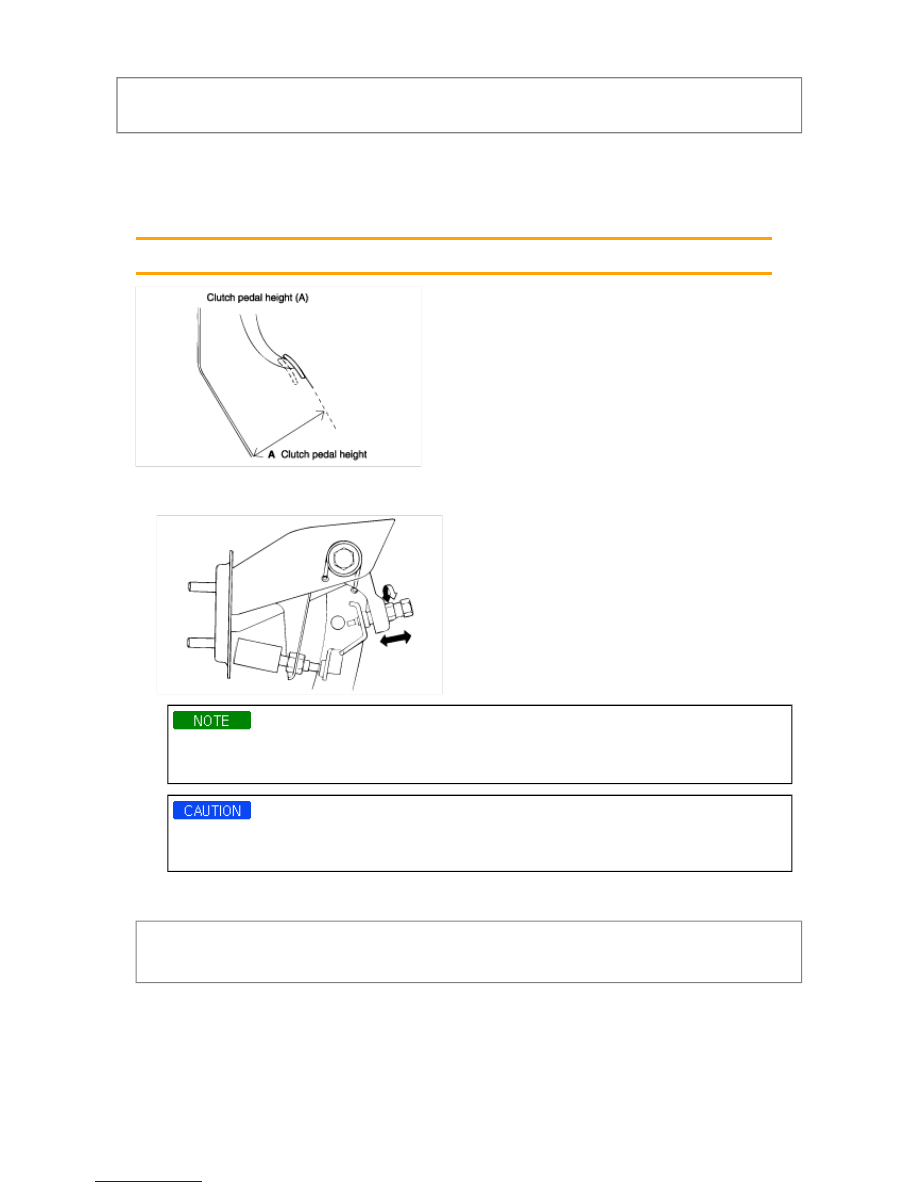

1. Measure the clutch pedal height (from the face of the pedal pad to the floorboard) and the clutch pedal clevis

pin play (measured at the face of the pedal pad).



(A) 166.9 mm

2. If the clutch pedal clevis pin free-play is not within the standard value range, adjust as follows:

A. Turn and adjust the bolt, then secure by tightening the lock nut.



After the adjustment, tighten the bolt until it reaches the pedal stopper, and then tighten the lock nut.

• Turn the push rod to agree with the standard value and then secure the push rod with the lock nut.

When adjusting the clutch pedal height or the clutch pedal clevis pin play, be careful not to push the
push rod towardthe master cylinder.

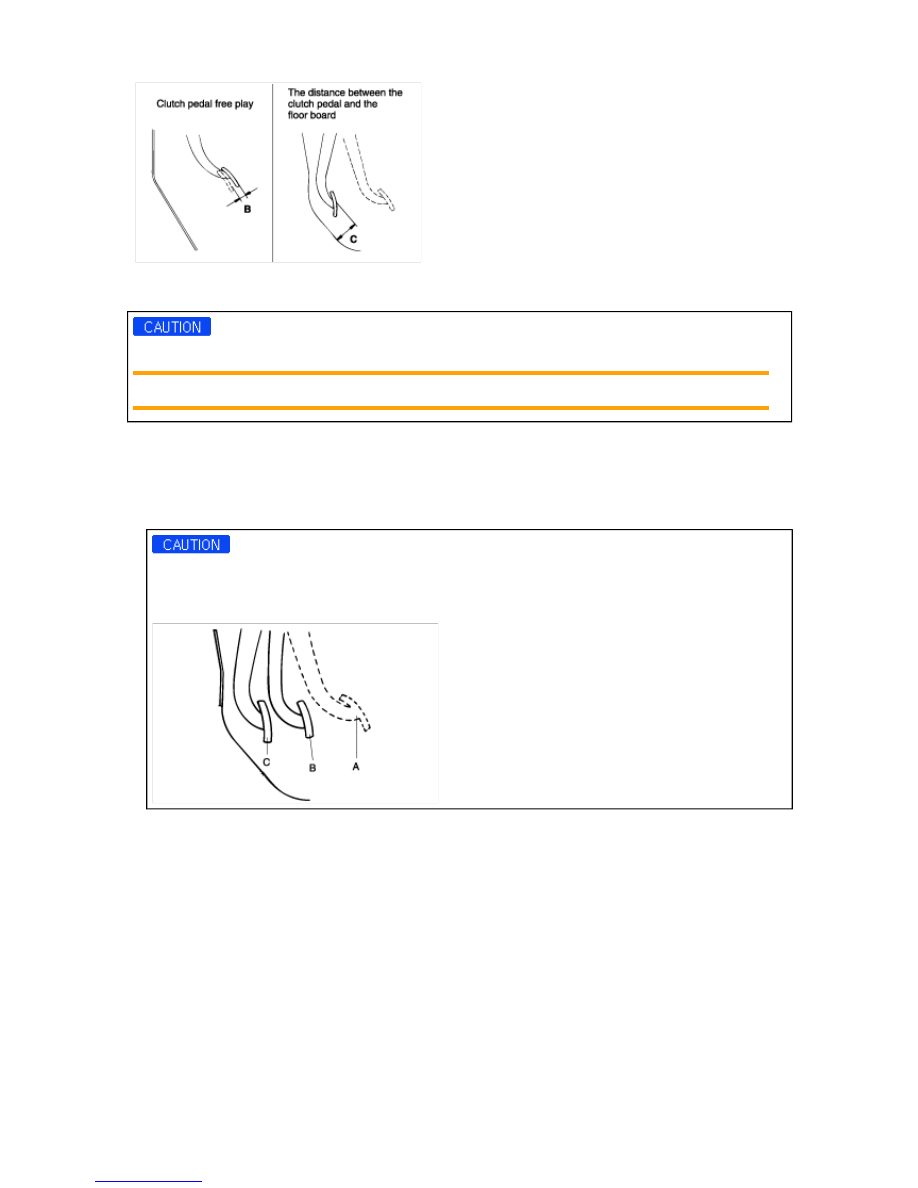

3. After completing the adjustments, check that the clutch pedal free play (measured at the face of the pedal

pad) is within the standard value ranges.



Standard value:
(B) 6~13 mm (0.24~0.52 in.)
(C) 50 mm (1.5 in.)

4. If the clutch pedal free play, and the distance between the clutch pedal and the floor board when the clutch is

disengaged, do not meet with the standard values, it may be the result of either air in the hydraulic system or
a faulty clutch master cylinder. Bleed the air or disassemble and inspect the master cylinder or clutch.



BLEEDING

Use the specified fluid. Avoid mixing different brands of fluid.

SAE J1703 (DOT 3 or DOT 4)

1. Loosen the bleeder screw at the clutch release cylinder.

2. Push the clutch pedal down slowly until all is expelled.

3. Hold the clutch pedal down until the bleeder is retightened.

4. Refill the clutch master cylinder with the specified fluid.

The rapidly-repeated operation of the clutch pedal in B-C range may cause the release cylinder's position
to be forcedout from the release cylinder body during air bleeding, Repress the clutch pedal after it
returns to the "A" point completely.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > General Information,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > General Information

SERVICE ADJUSTMENT PROCEDURE

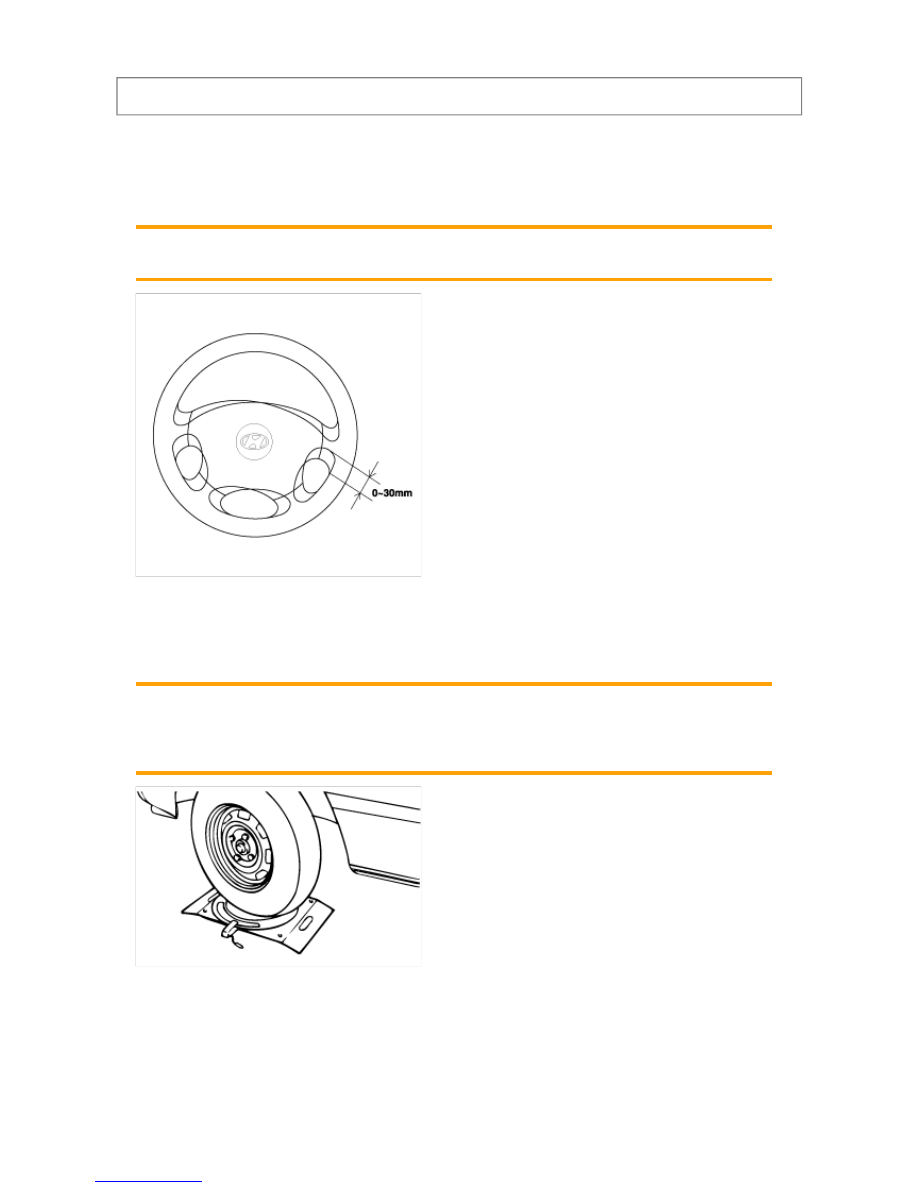

CHECKING STEERING WHEEL FREE PLAY

1. Start the engine with the steering wheel in the straight ahead position.

2. Measure the play at the circumference of the steering wheel.



Standard value
Steering wheel free play : 0~30 mm (0~1.1 in.)

3. If the play exceeds the standard value, inspect the connection between the steering shaft and steering

linkage.

CHECKING STEERING ANGLE

1. Place the front wheel on a turning radius gauge and measure the steering angle.



Standard value
Wheel angle
Inner wheel : 34°76´ ± 2°
Outer wheel : 30°19´

2. If the measured value is not within the standard value, adjust the toe and inspect again.

CHECKING THE TIE ROD END BALL JOINT STARTING TORQUE

1. Disconnect the tie rod and knuckle by using the special tool.
