15. Separate the steering column shaft joint.



16. Separate the power steering oil pump hose.



Be careful not to leak after separating.

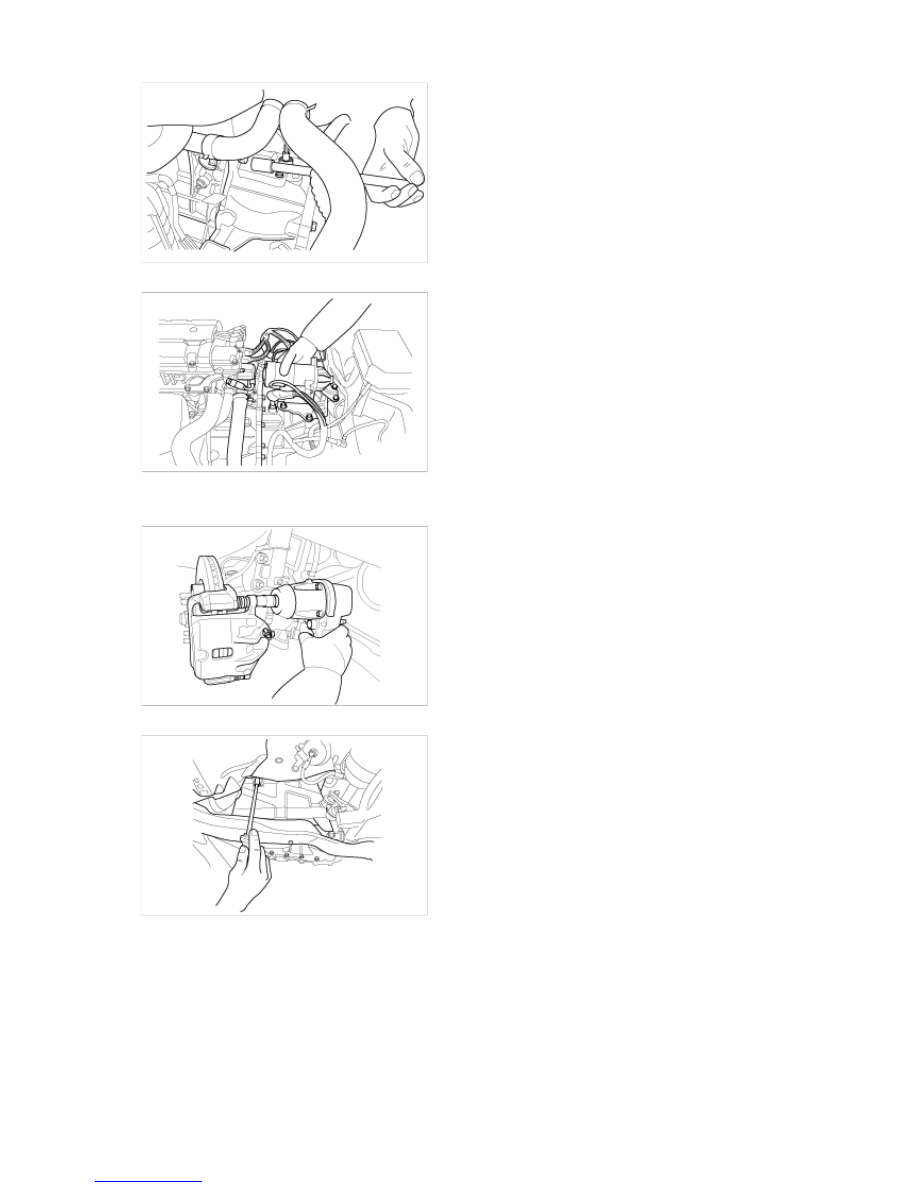

17. Separate the hose after removing the clip of the power steering return hose.



18. Remove the upper connecting transaxle bolt.



19. Separate the start motor.



20. Install the engine support fixture.

21. After removing the tire, remove the caliper.



22. Remove the transaxle side cover.



23. Remove the transaxle side under cover.

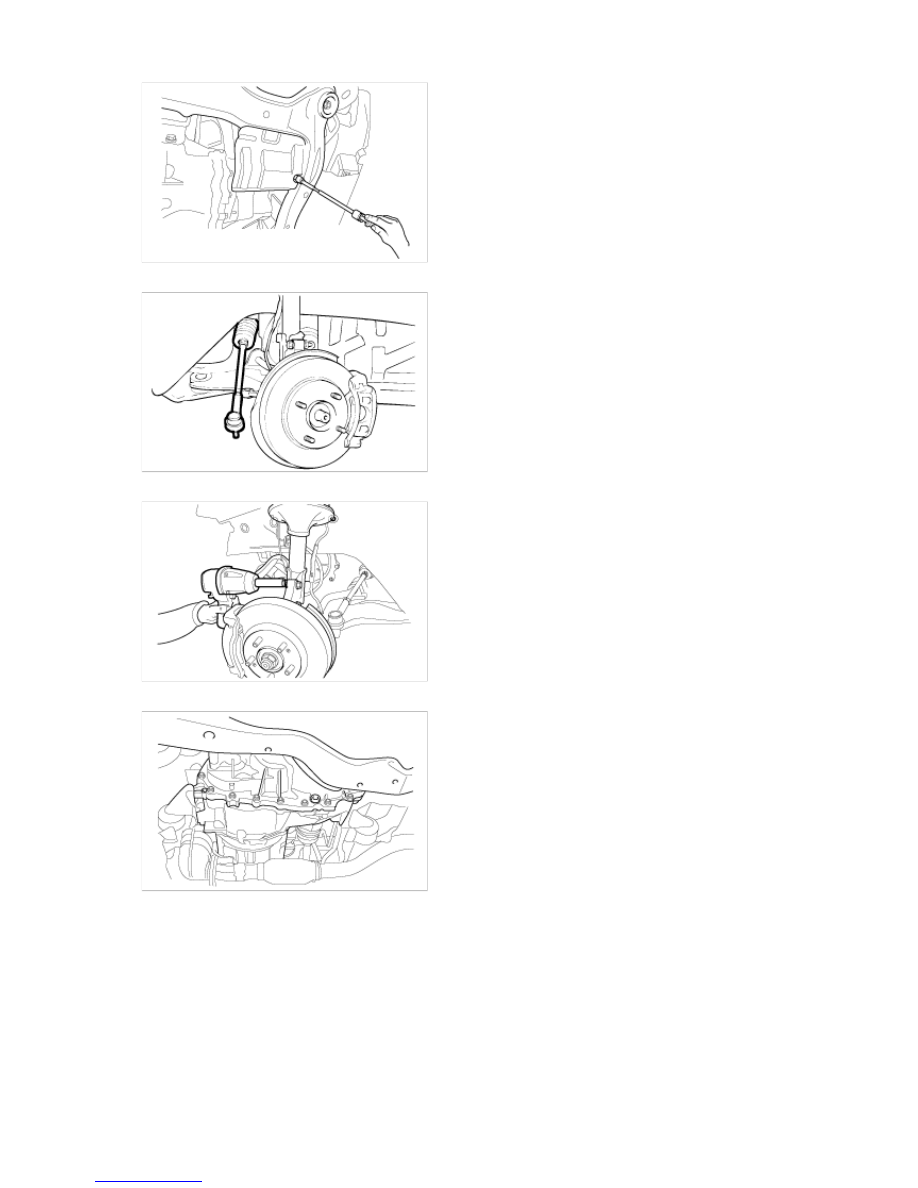

24. Separate the tie rod end.



25. Remove the wheel speed sensor and the knuckle mounting bolt.



26. Drain the oil.

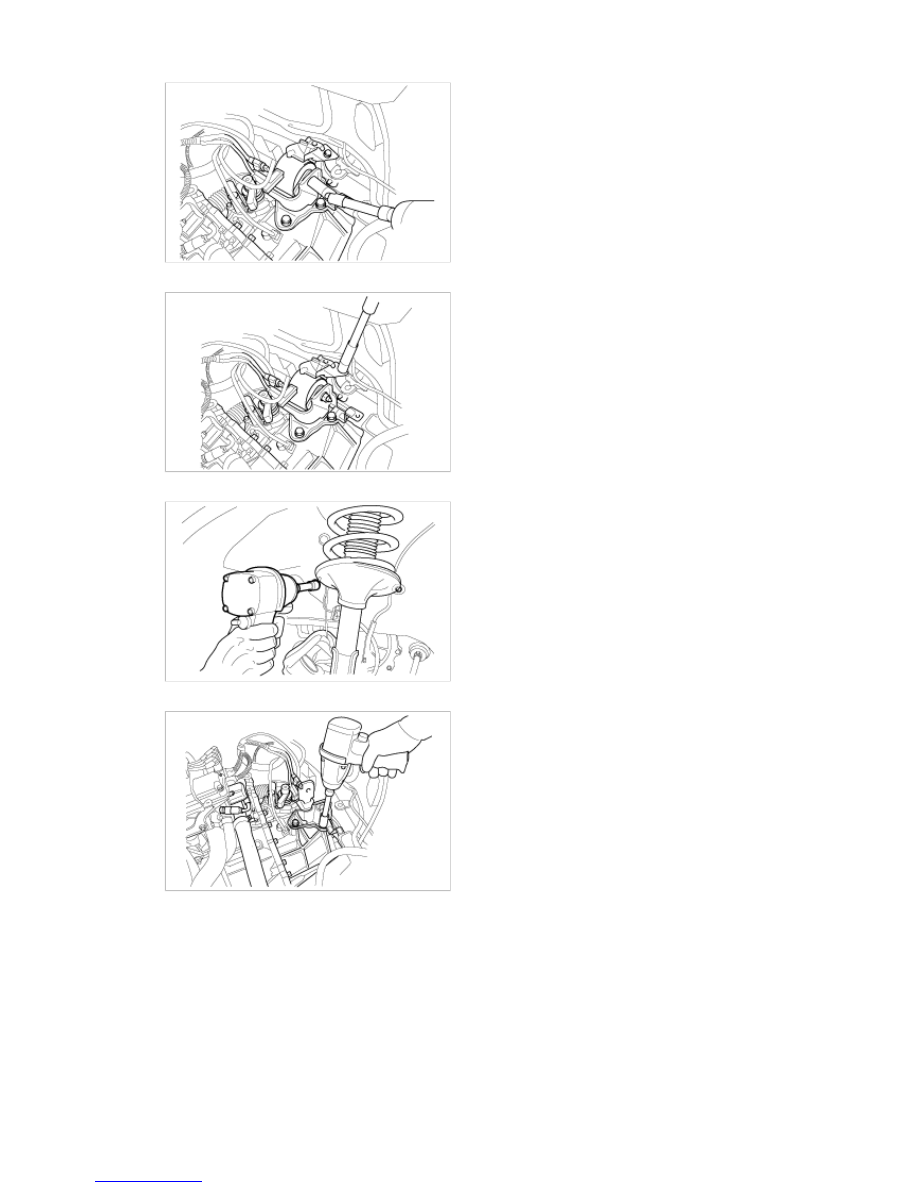

27. Remove the transaxle mounting bracket.

(1) Insulator bolt



(2) Body side mounting bolt (Upper)



(3) Body side mounting bolt (Side)



(4) Transaxle side mounting bolt.



28. Remove the front roll stopper.

(1) Insulator bolt
