Hyundai Tiburon (2003 year). Manual - part 12





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Charging System > Alternator >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System >
Charging System > Alternator > Components and Components Location

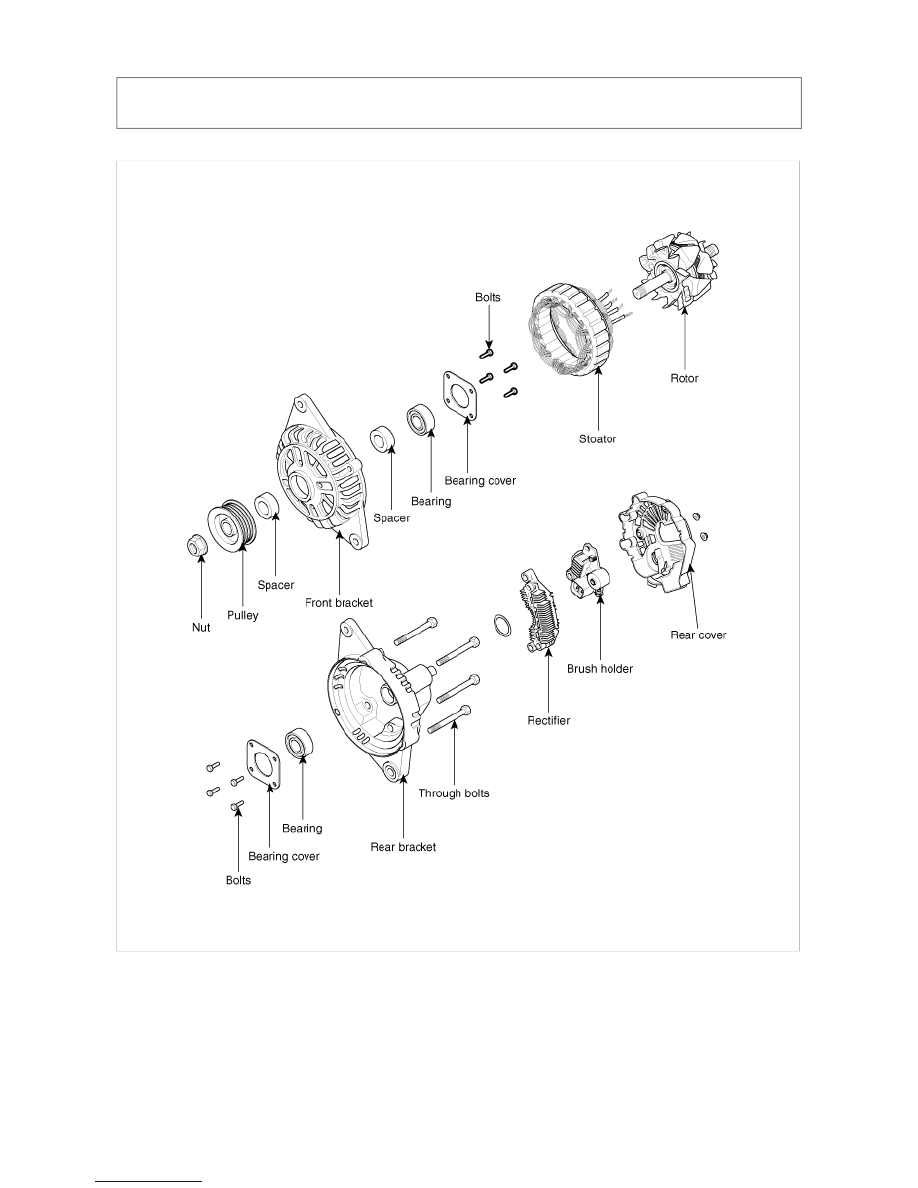

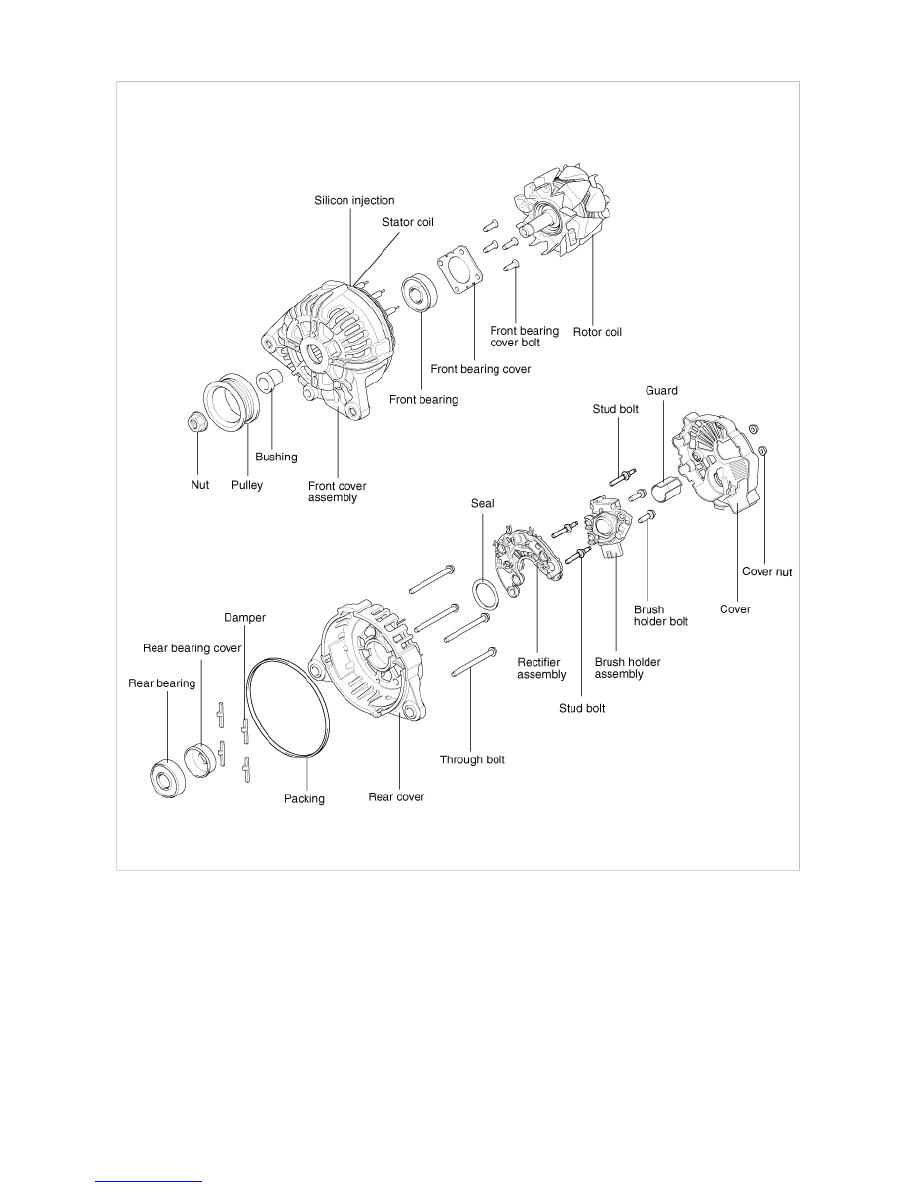

COMPONENTS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Charging System > Alternator >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Charging
System > Alternator > Repair procedures

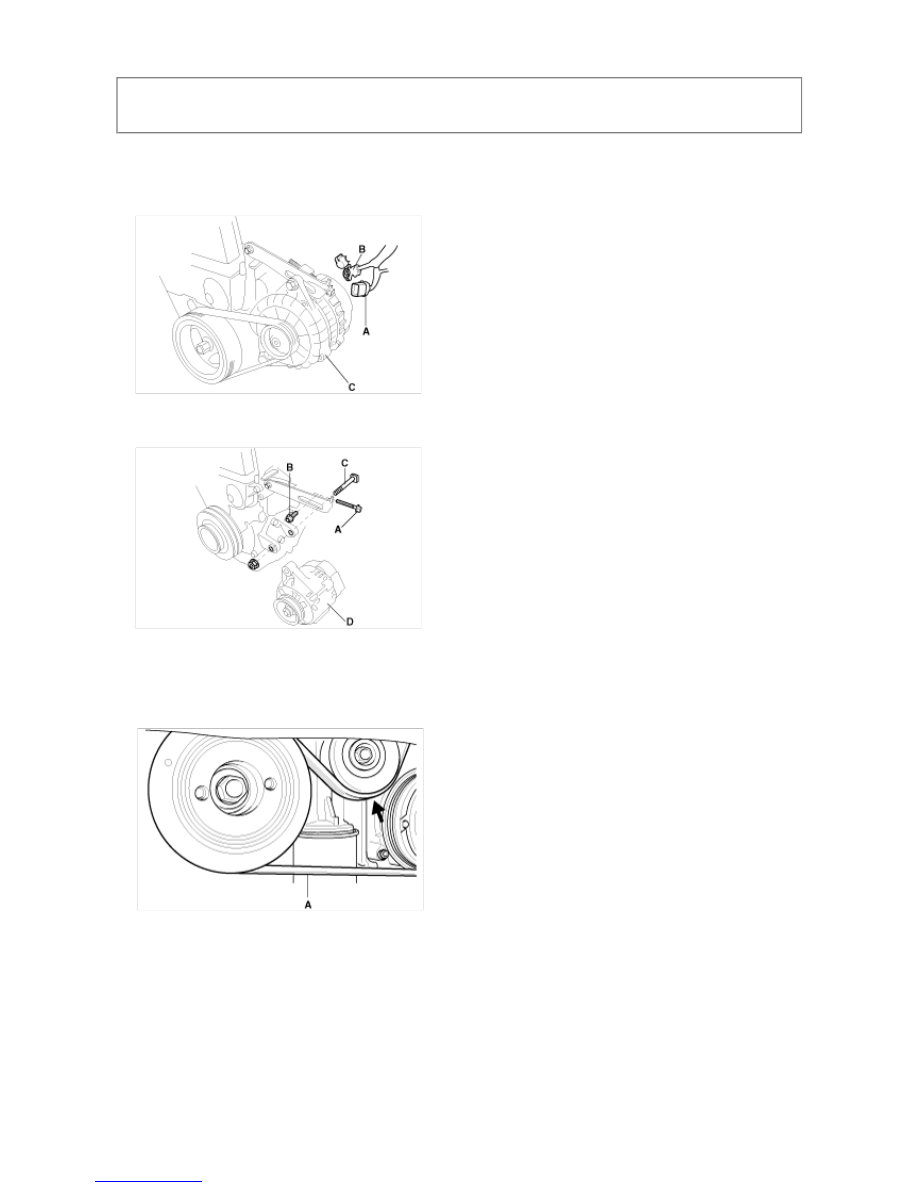

REPLACEMENT

1. Disconnect the battery negative terminal first, then the positive terminal.

2. Disconnect the generator connector(A) and "B" terminal cable(B) from the generator(C).



3. Remove the adjusting bolt(A) and mounting bolt(B), then remove the generator belt(C).

4. Pull out the through bolt(C), then remove the generator(D).



5. Installation is the reverse of removal.

6. Adjust the generator belt tension after installation (See page EE-33 ).

1. Disconnect the battery negative terminal first then the positive terminal.

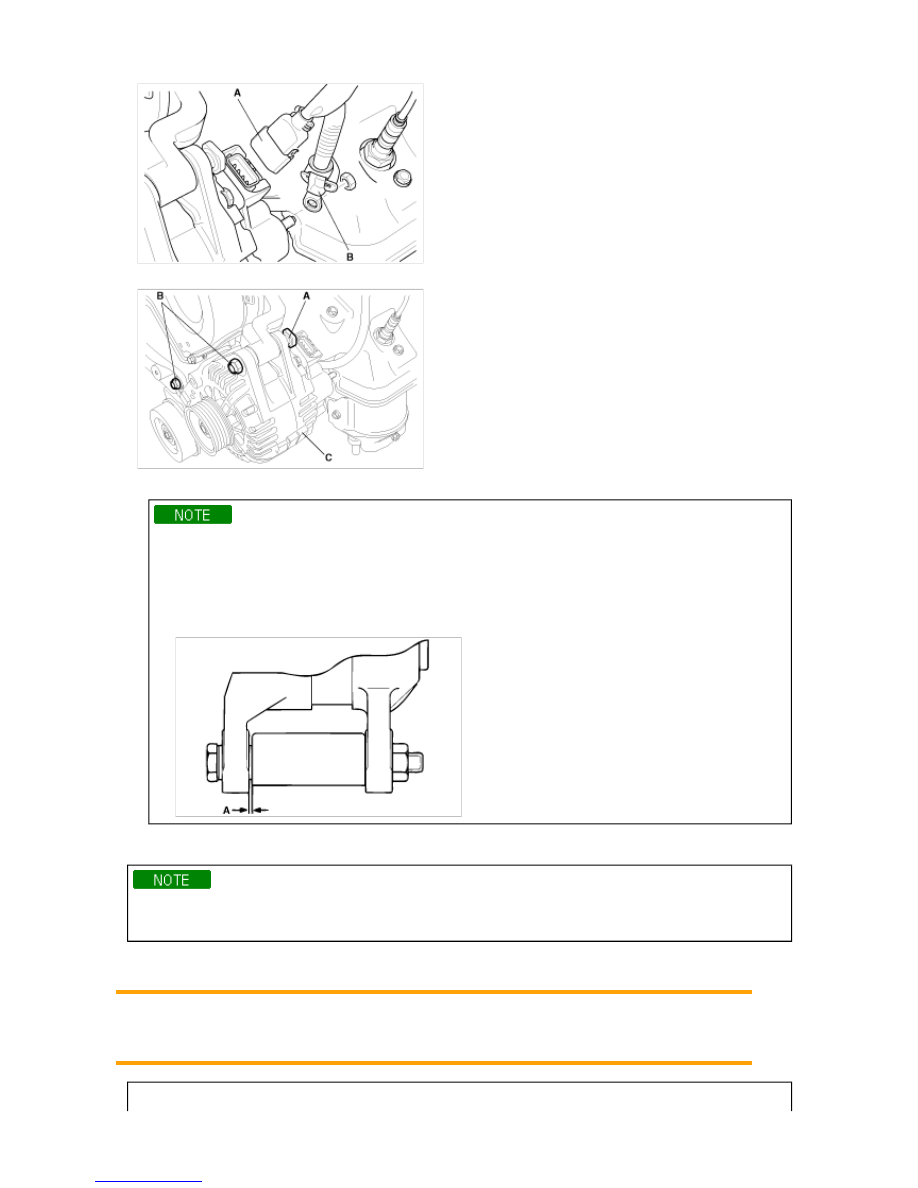

2. Loosen the drive belt tension adjusting bolt, then remove the drive belt(A).



3. Disconnect the connector(A) and "B" terminal cable(B).

Deflection method :
Apply a force of 98N (10 kgf, 22 lbf), and measure the deflection between the alternator and crankshaft pulley.



4. Pull out the through bolts(A) and nuts(B) then remove the generator(C).



5. Installation is reverse of removal.

• Adjust the generator belt. (Refer to EM)

• Place the alternator and insert a support bolt (Do not insert a nut this time).

• After pushing the alternator forward, count that how many spacers (a spacer thickness : 0.198 mm)

should be inserted between the alternator front leg and front case as shown in "A".

• After inserting spacers, insert and tighten a nut securely.



ALTERNATOR BELT INSPECTION AND ADJUSTMENT

When using a new belt, first adjust the deflection or tension to the values for the new belt, then readjust the
deflection or tension to the values for the used belt after running engine for five minutes.

Deflection
Used Belt : 8.5 ~ 11.5 mm (0.33 ~ 0.345 in)
New Belt : 5.5 ~ 8.0 mm (0.22 ~ 0.361 in)
