№		Номер детали	Наименование запчасти
-		11230-06141	Болт
-		11233-08161	Болт
-		11250-08201	Болт
-		13100-08001	Гайка
-		13504-10261	Шайба
-		13510-08001	Шайба
-		13602-08001	Пружинная шайба
-		14300-02251	Палец
-		14818-12171	Втулка
-		43710-4B050	Рычаг в сборе-перекл. передач
-		43711-22000	Головка
-		43720-4B000	Кронштейн
-		43730-4B000	Опора
-		43735-44200	Болт
-		43739-4B000	Кронштейн
-		43740-4B000	Рычаг селектора
-		43750-44200	Втулка подвески
-		43751-4B000	Возвратная пружина
-		43756-28010	Втулка подвески
-		43758-36000	Втулка рычага КПП
-		43758-43251	Шайба
-		43758-44000	Шайба
-		43759-36000	Седло
-		43770-4B100	Тросик КПП
-		43796-36700	Хомут кабеля

Привод переключения передач (ATM) для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11230-06121	Болт в сборе с шайбой
-		11250-08201	Болт
-		11300-06201	Болт
-		12291-05121	Крепежный винт с шайбой
-		12325-04081	Винт М3
-		13101-10001	Гайка
-		13504-10261	Шайба
-		13602-03001	Пружинная шайба
-		13602-10001	Пружинная шайба
-		14300-80151	Палец
-		14894-10179	Зажим
-		42111-4B150	Кроншт. в сборе-кабель перекл.
-		43717-36700	Пружина кнопки возврата
-		43720-33720	Кнопка
-		43725-31750	Кулачок стержня
-		43725-36700	Болт
-		43730-36700	Вал
-		43756-28010	Втулка подвески
-		43763-44001	Зажим
-		45711-4B010	Головка
-		45716-43500	Направляющая
-		45717-43500	Кнопка
-		45718-4B000	Крышка
-		45721-43502	Рычаг-перекл. передач
-		45727-43501	Стержень
-		45728-43500	Кольцо
-		45729-43500	Штифт
-		45731-43500	Вал-переключение
-		45732-43500	Изолятор
-		45733-43501	Рычаг-перекл. передач
-		45736-43550	Пластина стопорная
-		45740-43501	Панель в сборе
-		45750-43501	Кронштейн
-		45770-4B000	Трос
-		45773-43500	Штифт
-		45774-43502	Хомут-кабель
-		45776-43500	Пластина
-		62157-43000	Зажим

Трансмиссия в сборе АКП (03-72LE) для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11233-06121	Болт
-		11403-08101	Болт
-		11404-10401	Болт-фланец
-		11404-10651	Болт
-		11404-10701	Болт
-		14300-78101	Палец
-		23313-11700	Болт
-		42111-43501	Кронштейн
-		45072-43500	Штифт
-		45200-4B200	АКПП в сборе
-		45616-4B200	Зажим

Гидротрансформатор крутящего момента и картер - АКП (03-72LE) для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		42115-4B000	О-кольцо
-		45100-43500	Гидротрансформатор
-		45210-43000	Корпус-преобразователь
-		45212-11700	Болт-штифт
-		45221-33700	Болт
-		45223-33700	Болт
-		45228-4A000	Подшипник
-		45230-4B000	Корпус КПП
-		45242-11700	Накладка пластины
-		45243-11700	Винт
-		45244-43500	Прокладочное кольцо
-		45245-43500	О-кольцо
-		45261-11710	Вал
-		45263-11710	Пружинный штифт
-		45264-11701	Сальник
-		45265-43500	Патрубок маслоохладителя
-		45266-43500	Патрубок маслоохладителя
-		45267-11700	О-кольцо
-		45268-43500	Сапун
-		45269-43500	Винт
-		45291-11700	Шайба
-		45542-4B240	Ведущ. шестерня спидометра
-		45550-4B201	Корпус трансмиссии
-		45553-43500	Прокладка
-		45557-4B200	Уплотнение
-		45558-4B200	Трубка
-		45559-43500	Болт
-		45560-4B240	Шестерня привода спидометра
-		45570-11710	Датчик скорости
-		45574-11700	Уплотнение-масл.
-		45581-11700	О-кольцо
-		45582-11710	Втулка
-		45583-11710	Болт
-		45584-43500	Стояночный стопор
-		45584-4B200	Датчик скорости
-		45585-43500	Палец
-		45585-4B200	О-кольцо
-		45586-11700	Стопорное кольцо КПП
-		45586-4B200	Болт
-		45587-43500	Пружина
-		45590-43500	Стержень
-		45596-43500	Пластина
-		45615-43500	Кабель
-		45618-43500	Уплотнительное кольцо
-		45739-11700	Магнит
-		45740-4B200	Чашка в сборе-масл.
-		45751-11700	Прокладочное кольцо-поддон картера
-		45752-11700	Болт
-		45753-11700	Заглушка
-		45754-11700	Прокладка заглушки
-		45755-11700	О-кольцо
-		45756-11710	Заглушка
-		45759-11700	Пружинная шайба
-		45761-11700	Гайка
-		45858-43500	Рычаг
-		45895-4B200	Выключатель
-		45896-4B200	Провод
-		45897-4B200	Винт
-		45952-4B200	Уплотнительное кольцо
-		45983-43500	Спиральная пружина
-		46570-4B201	Трубка
-		46580-4B201	Измеритель уровня масла

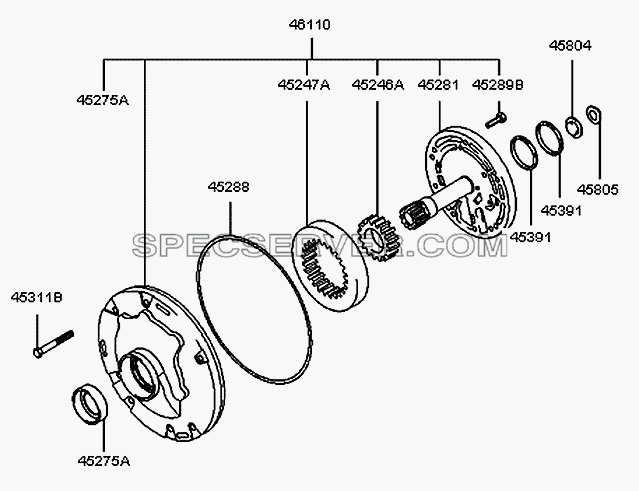

Масляный насос АКП (03-72LE) для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		45246-43550	Шестерня КПП, металл
-		45256-43550	Ведущая шестерня масл. насоса
-		45271-33700	Насос в сборе-масл.
-		45275-11700	Сальник
-		45281-33700	Стойка статора
-		45288-11700	О-кольцо
-		45289-11720	Болт
-		45311-33700	Болт
-		45391-11710	Стопорное кольцо
-		45804-33700	Кольцо упорного подшипника
-		45805-33700	Кольцо упорного подшипника

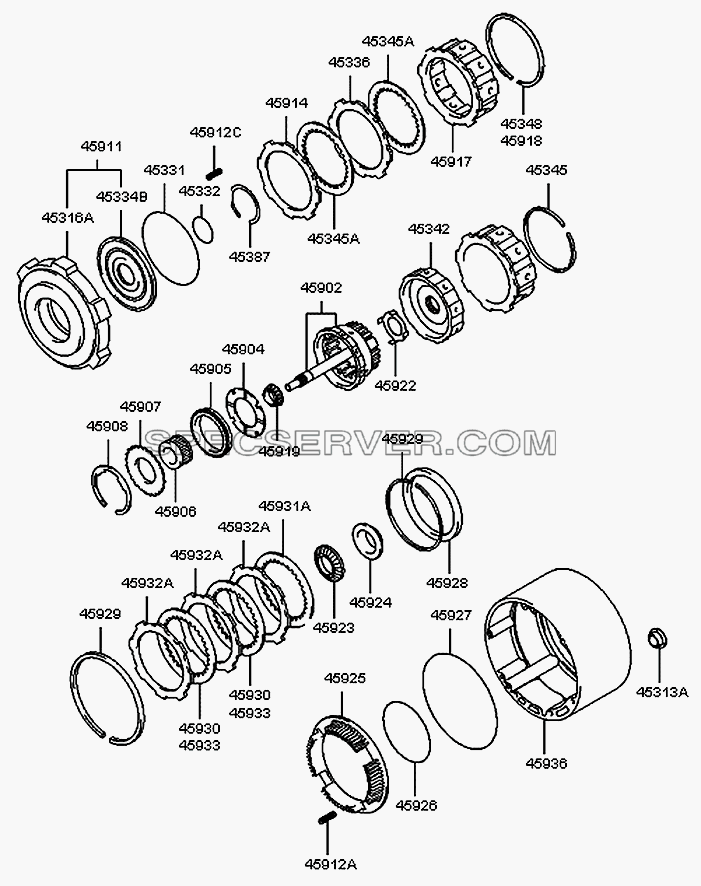

Входной вал повышающей передачи и фрикцион для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		45313-11700	Кольцо упорного подшипника
-		45316-4B000	Вал
-		45331-11700	О-кольцо
-		45332-11710	О-кольцо
-		45334-4B000	Поршень привода фрикциона
-		45338-11700	Диск сцепления
-		45342-33730	Втулка
-		45345-11700	Гайка
-		45345-4B000	Диск сцепления
-		45348-4B000	Гайка
-		45387-11700	Кольцо
-		45902-43500	Полозья
-		45904-43500	Упорная шайба
-		45905-43500	Направляющая сцепления
-		45906-43500	Сцепление
-		45907-43500	Фиксатор
-		45908-33700	Гайка
-		45911-33702	Сцепление
-		45912-33700	Кнопка
-		45912-43500	Кнопка
-		45914-33702	Диск сцепления
-		45917-33702	Втулка
-		45918-33700	Гайка
-		45919-33700	Кольцо упорного подшипника
-		45922-33700	Упорная шайба
-		45923-33701	Кольцо упорного подшипника
-		45924-33700	Кольцо упорного подшипника
-		45925-33700	Поршень
-		45926-33700	О-кольцо
-		45927-33700	О-кольцо
-		45928-33700	Стопорное кольцо
-		45929-33700	Гайка
-		45931-33700	Пластина
-		45932-33700	Пластина
-		45933-33700	Диск сцепления
-		45935-4B000	Диск сцепления
-		45936-33700	Кожух
