№		Номер детали	Наименование запчасти
-		12492-05163	Винт
-		84705-43000	Винт
-		97240-43900	Контроллер-обогрев.
-		97243-4B000	Накладка
-		97244-43900	Выключатель вентилятора
-		97245-4B000	Жгут проводов отопителя
-		97246-4B000	Кабель обогревателя
-		97247-4B000	Жгут проводов отопителя
-		97248-4B000	Пластина
-		97250-4B000	Фиксатор кабеля контролирующего обогреватель
-		97255-22000	Рычаг контроля обогревателя
-		97259-22000	Выключатель кондиционера

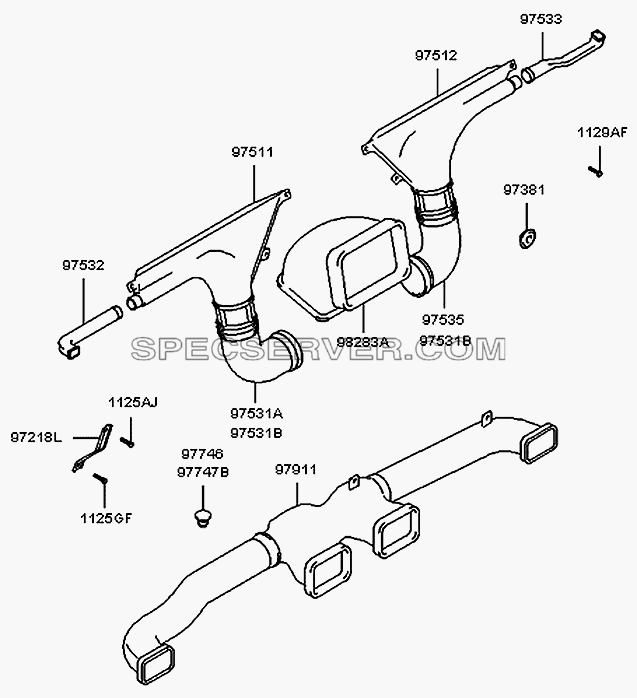

Климатическая установка - воздуховоды для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11250-08161	Болт
-		11253-08251	Болт
-		11290-06201	Болт
-		97218-4B100	Кронштейн обогревателя
-		97283-43000	Воздуховод
-		97381-4B000	Уплотняющее кольцо
-		97511-43300	Воздуховод обогрева ветрового стекла лев.
-		97512-43300	Воздуховод обогрева ветрового стекла прав.
-		97531-43000	Трубка дефростера
-		97531-4B000	Воздуховод-антиобледенитель,лев.
-		97532-43800	Воздуховод лев.
-		97532-4B000	Воздуховод-антиобледенитель,прав.
-		97533-43800	Воздуховод прав.
-		97746-4B000	Заглушка
-		97747-43000	Резиновая заглушка
-		97911-43800	Воздуховод вентиляции салона (прямоуг.)

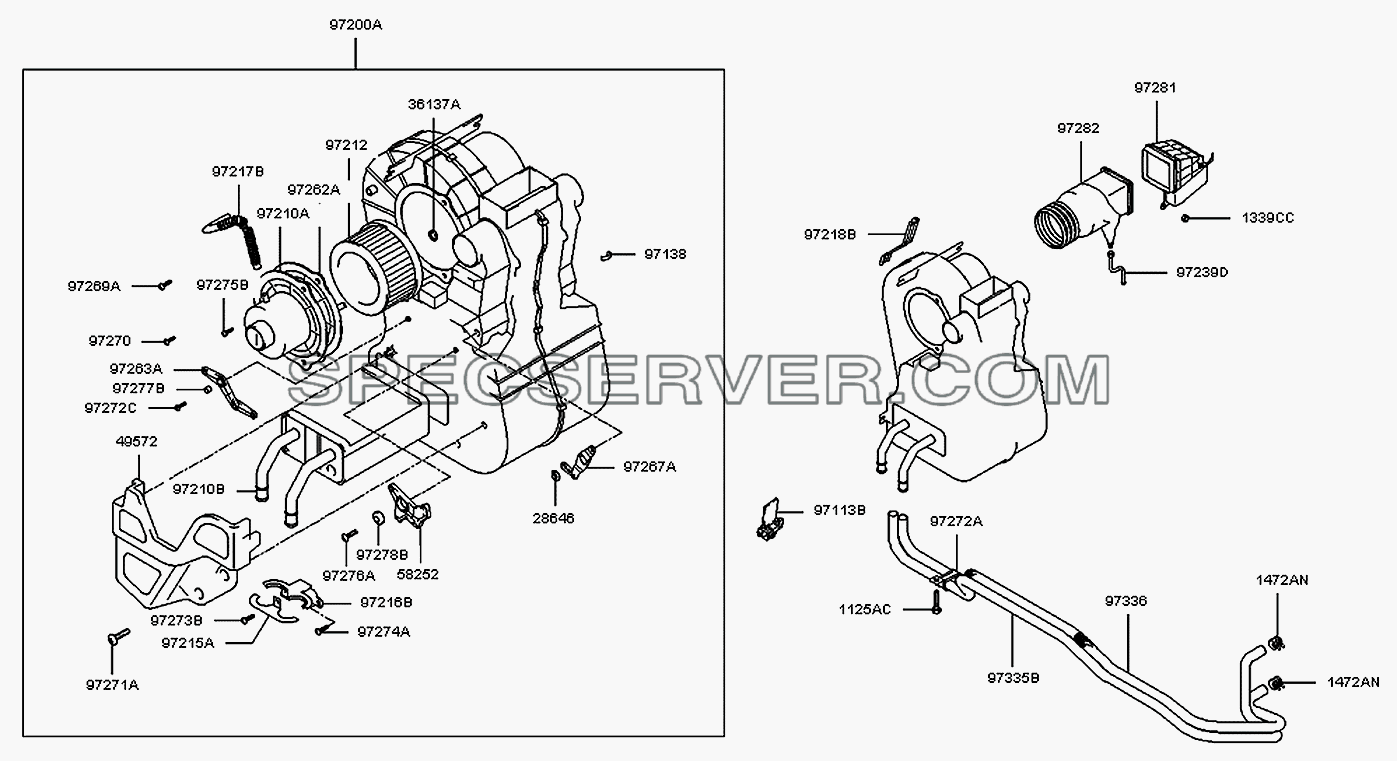

Климатическая установка - отопитель для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11250-06161	Болт
-		13395-06001	Гайка-фланец
-		14720-21006B	Хомут-шланг
-		97062-4A001	Резистор (10 вт)
-		97181-4B000	Воздуховод вентиляции салона
-		97210-4B000	Отопитель салона
-		97211-4B000	Радиатор обогревателя
-		97212-4B000	Вентилятор-нагнет.
-		97213-4B000	Вентилятор
-		97215-4B000	Кронштейн
-		97216-4B000	Кронштейн
-		97217-4B000	Шланг
-		97218-4B000	Кронштейн обогревателя
-		97239-43000	Шланг-сток
-		97261-4B000	Стопорное кольцо
-		97262-4B000	Винт
-		97263-4B000	Тяга
-		97265-4B000	Втулка
-		97266-4B000	Кулак
-		97267-4B000	Рычажок отопителя
-		97268-4B000	Скоба
-		97269-4B000	Винт
-		97270-4B000	Винт
-		97271-4B000	Винт
-		97272-44000	Спиральная пружина
-		97272-4B000	Винт
-		97273-4B000	Винт
-		97274-4B000	Винт
-		97275-4B000	Винт
-		97276-4B000	Винт
-		97277-4B100	Втулка В
-		97278-4B100	Втулка А
-		97282-43000	Воздуховод-воздушн.
-		97291-4B000	Накладка обогревателя
-		97335-4B000	Шланг-вода
-		97336-4B000	Шланг-вода

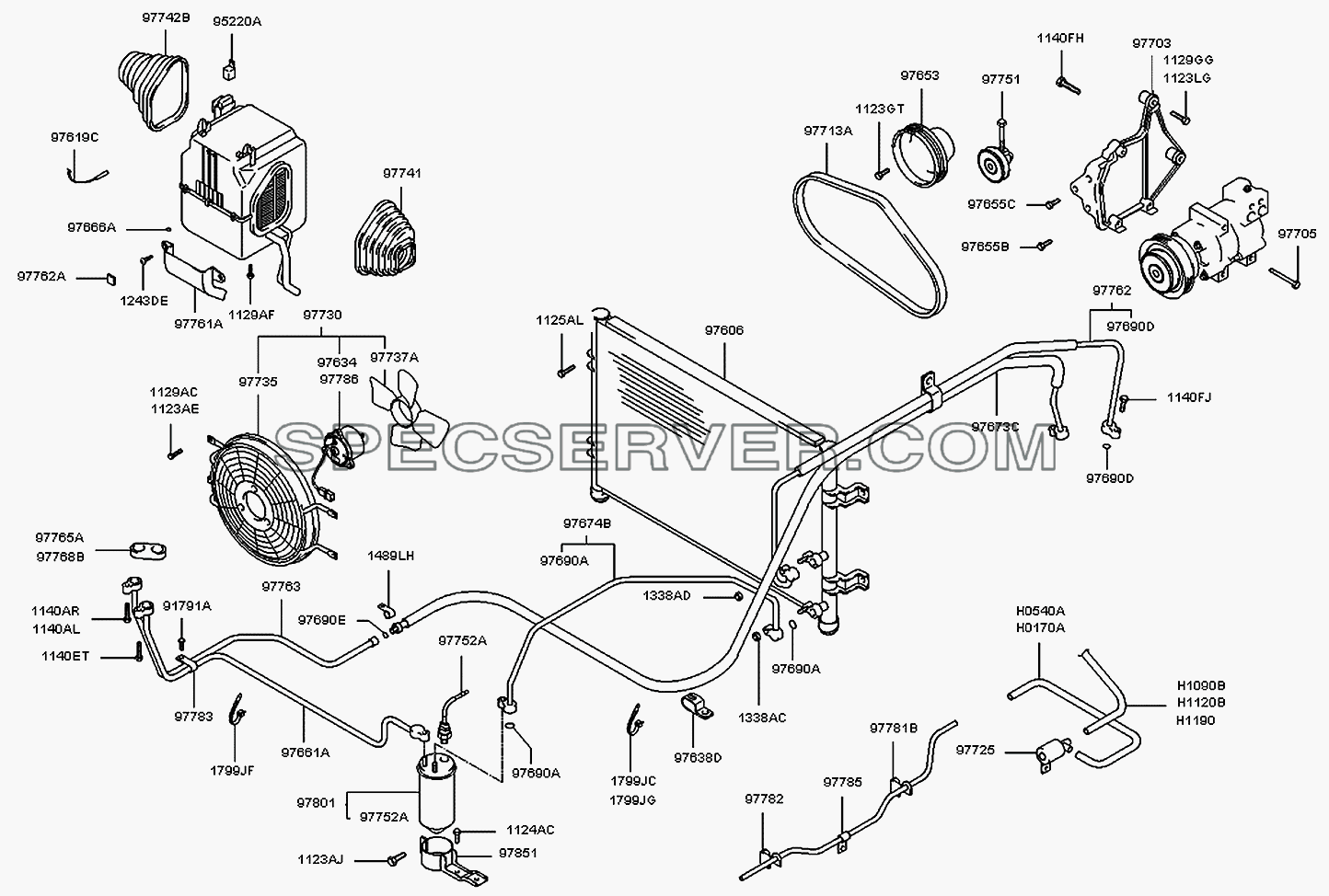

Трубопровод хладагента кондиционера для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11230-06161	Болт в сборе с шайбой
-		11230-06251	Болт
-		11233-08161	Болт
-		11234-10301	Болт
-		11240-06161	Болт
-		11250-08251	Болт
-		11290-06123	Болт
-		11290-06201	Болт
-		11294-10351	Болт
-		11400-08201	Болт
-		11400-08301	Болт
-		11403-06301	Болт
-		11403-08301	Болт
-		11403-08351	Болт
-		12431-05121	Винт
-		13385-06001	Гайка-фланец
-		13385-08001	Гайка-фланец
-		14894-20229	Зажим
-		17905-39999	Шланг
-		17905-39999	Шланг
-		17905-39999DF	Шланг
-		17905-39999DF	Шланг
-		17905-39999DF	Шланг
-		17993-13000	Ремень
-		17993-22000	Ремень
-		17993-25000	Ремень
-		23129-4B000	Шкив натяжителя ремня ГРМ
-		91791-43000	Болт
-		95220-33700	Реле
-		97616-4B100	О-кольцо
-		97619-4B100	Скоба
-		97631-4B000	Конденсатор в сборе
-		97638-4B000	Хомут-шланг
-		97639-4B000	Хомут-шланг
-		97641-4B000	Осушитель
-		97642-4B000	Кронштейн ресивера кондиционера
-		97652-43010	Приводной ремень
-		97653-43001	Шкив компрессора
-		97655-43000	Болт
-		97655-43010	Болт
-		97661-4B002	Шланг в сборе-выход
-		97662-4B001	Шланг системы охлаждения
-		97671-4B000	Трубка сист. охлаждения
-		97672-4B000	Патрубок
-		97673-4B002	Шланг
-		97690-22000	O-koльцo, hnbr,5/8 inch
-		97690-22100	O-koльцo, hnbr,1/2 inch
-		97690-22200	O-koльцo, hnbr,5/16 inch
-		97703-4B000	Кронштейн-компрессор, уст.
-		97714-33300	Болт
-		97726-43001	Клапан-соленоид
-		97730-4B100	Вентилятор кондиционера
-		97735-43830	Кожух вентилятора
-		97737-43820	Вентилятор-охлажд.
-		97741-43000	Канал сист вентил и отопления
-		97742-43000	Канал сист вентил и отопления
-		97752-4B000	Переключатель
-		97761-4B000	Трубка системы охлаждения
-		97762-43000	Заглушка
-		97766-43001	Уплотняющее кольцо
-		97768-44002	Шайба
-		97781-43010	Кронштейн трубки
-		97782-43010	Хомут-шланг
-		97785-43001	Зажим-трубка
-		97786-43820	Зажим
-		97786-4B100	Мотор вентилятора

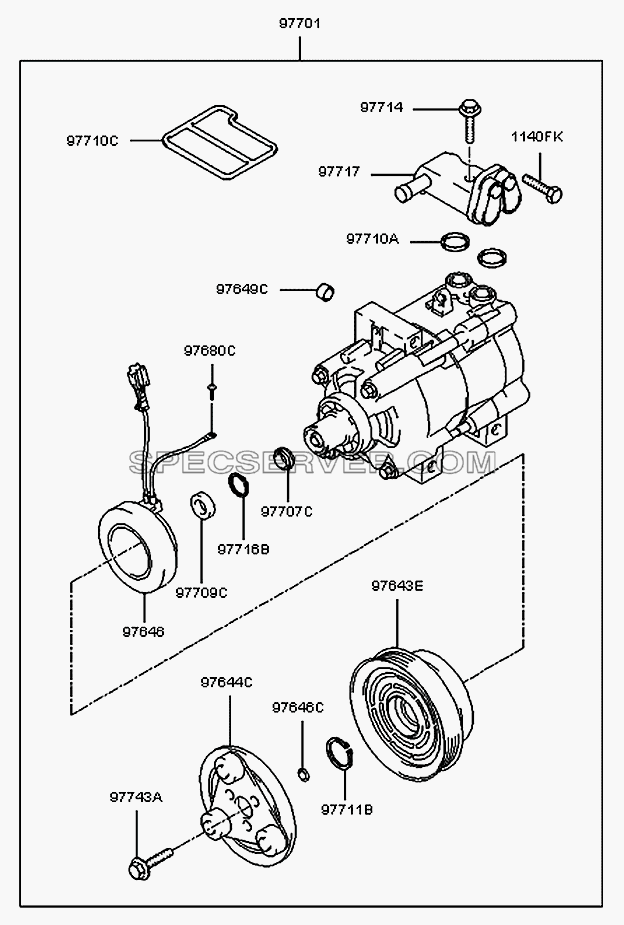

Компрессор кондиционера для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11403-08351	Болт
-		97644-22000	Ступица-компрессор
-		97645-33300	Стопорное кольцо КПП
-		97646-33300	Подшипник
-		97646-4B601	Катушка индуктивности компрессора кондиционера
-		97647-33300	Болт
-		97649-33300	Втулка компрессора кондиционера
-		97680-33300	Винт
-		97701-4B000	Компрессор
-		97707-33300	Сальник
-		97708-33300	Стопорное кольцо КПП
-		97709-33300	Сальник
-		97710-22200	Прокладка глушителя
-		97710-28050	О-кольцо
-		97714-22200	Болт
-		97717-4B000	Коллектор компрессора
-		97745-4B060	Шкив компрессора

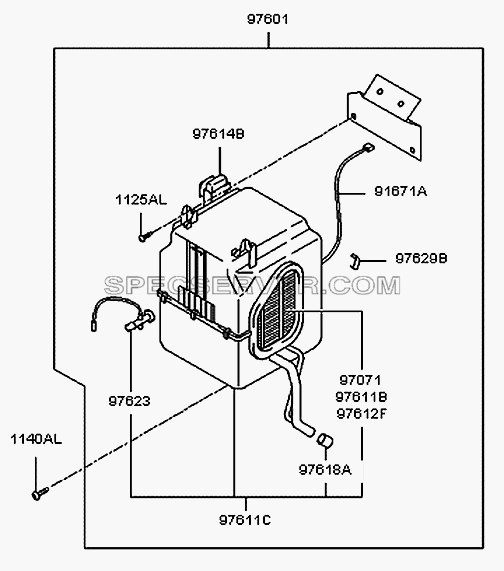

Испаритель кондиционера для H100 Porter (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11250-08251	Болт
-		11400-08201	Болт
-		91670-4B100	Жгут проводов кондиционера
-		97610-4B020	Испаритель системы охлаждения
-		97611-4B100	Испаритель системы охлаждения
-		97612-4B000	Радиатор в сборе, сталь
-		97612-4B100	Радиатор в сборе, сталь
-		97613-4B100	Радиатор в сборе
-		97614-4B000	Термостат радиатора кондиционера
-		97615-4B000	Скоба
-		97618-4B000	Крышка-трубопровод
-		97618-4B300	Прокладка испарителя
