РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-33







ПРОВЕРКА


1.  Убедитесь в отсутствии растрескивания шлангов

слегка скручивая их рукой.


2.  Убедитесь в отсутствии следов контакта шлангов с

деталями автомобиля.



КАК ЗАПОЛНЯТЬ ГИДРОСИСТЕМУ
УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ РАБОЧЕЙ
ЖИДКОСТЬЮ


1.  Заполните бачок гидросистемы усилителя рулевого

управления рекомендованной жидкостью до метки
"МАХ" на стенке бачка.


2.  С помощью домкрата вывесите передние колеса

автомобиля. Отсоедините провода высокого
напряжения от катушек зажигания. Прокручивайте
коленчатый вал двигателя несколькими
кратковременными включениями стартера (примерно
5-6 включений) при постоянных поворотах рулевого
колеса влево и вправо до упора пять или шесть раз в
течение 15-20 секунд.


3.  Подсоедините провода высокого напряжения к

катушкам зажигания, затем запустите двигатель и
оставьте его работать на холостом ходу.
Поворачивайте рулевое колесо от упора до упора до
исчезновения пузырьков воздуха в бачке гидросистемы
усилителя.


4.  Убедитесь в том, что рабочая жидкость прозрачна, без

помутнения, и ее уровень в бачке находится около
отметки "МАХ" на стенке бачка.


ВНИМАНИЕ
Если уровень жидкости значительно изменяется при
повороте рулевого колеса или резко повышается после
остановки двигателя, то значит воздух из
гидросистемы удален не полностью. Неполное
удаление воздуха из гидросистемы усилителя
приведет к возникновению посторонних шумов и
сокращению срока службы насоса и других элементов
гидросистемы усилителя.








ST-34

РУЛЕВОЕ УПРАВЛЕНИЕ







НАСОС ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ

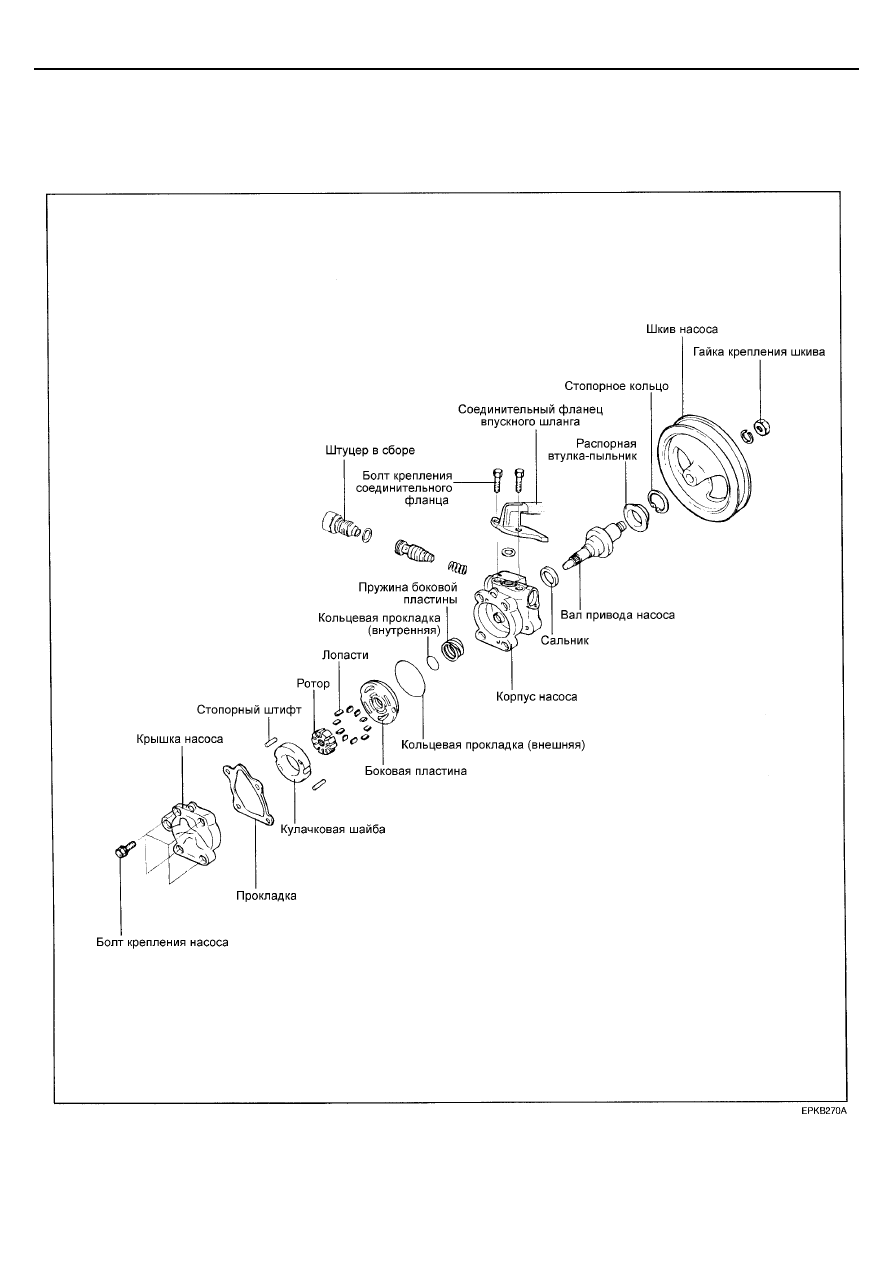

ДЕТАЛИ











РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-35







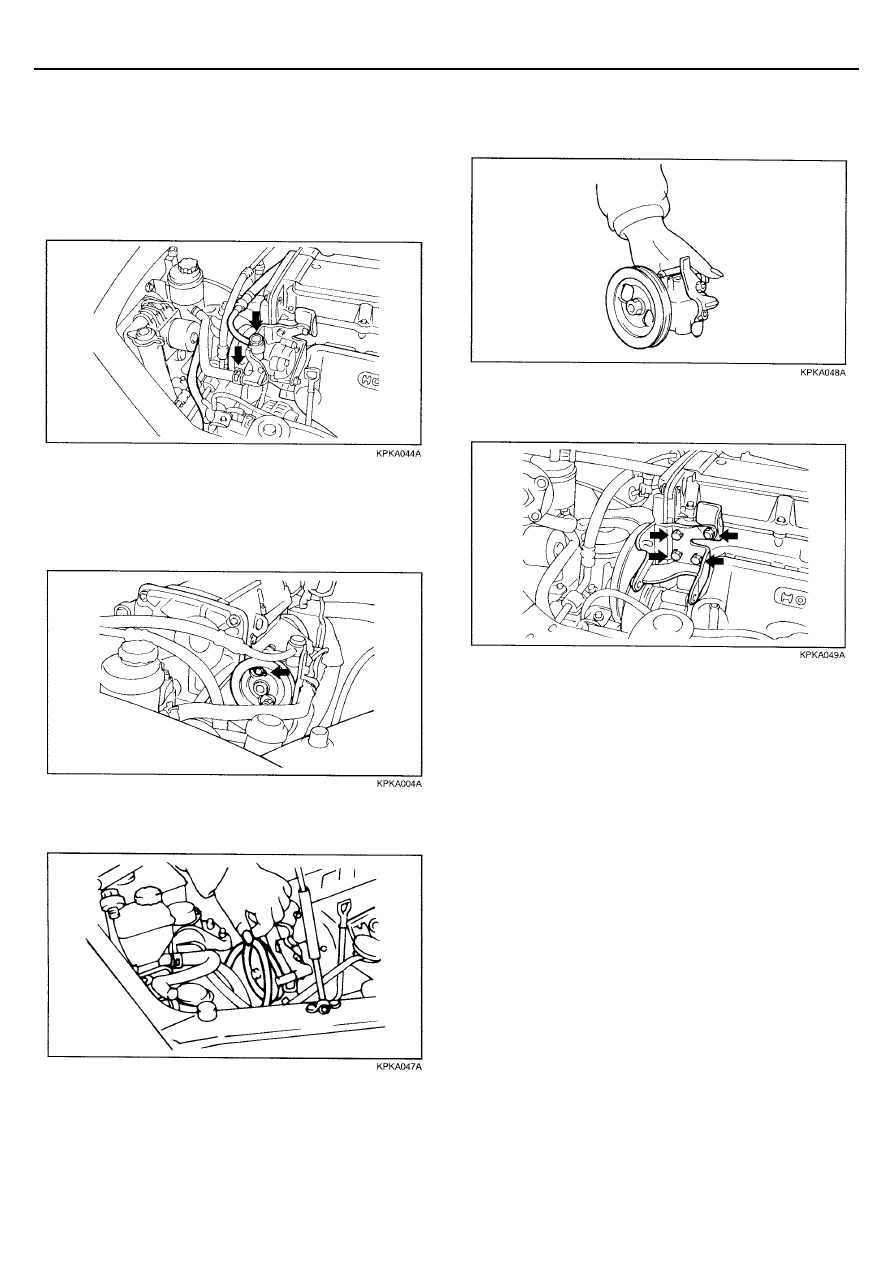

СНЯТИЕ


1.  Отсоедините нагнетательный шланг от насоса

гидроусилителя.


2.  Отсоедините впускной шланг от соединительного

фланца на насосе гидроусилителя и слейте рабочую
жидкость в подходящую емкость.






3.  Ослабьте болты крепления насоса гидроусилителя

перед снятием ремня привода насоса.


4.  Ослабьте болт регулировки натяжения ремня привода

насоса.






5.  Снимите ремень привода насоса со шкива насоса

гидроусилителя.






6.  Полностью отверните болты крепления насоса

гидроусилителя и болт регулировки натяжения ремня
привода насоса.


7.  Снимите насос гидроусилителя рулевого управления в

сборе.





ПРИМЕЧАНИЕ
Будьте осторожны при снятии насоса, не пролейте
жидкость, находящуюся в нем.





8.  Снимите кронштейн крепления насоса гидроусилителя

рулевого управления.









ST-36

РУЛЕВОЕ УПРАВЛЕНИЕ

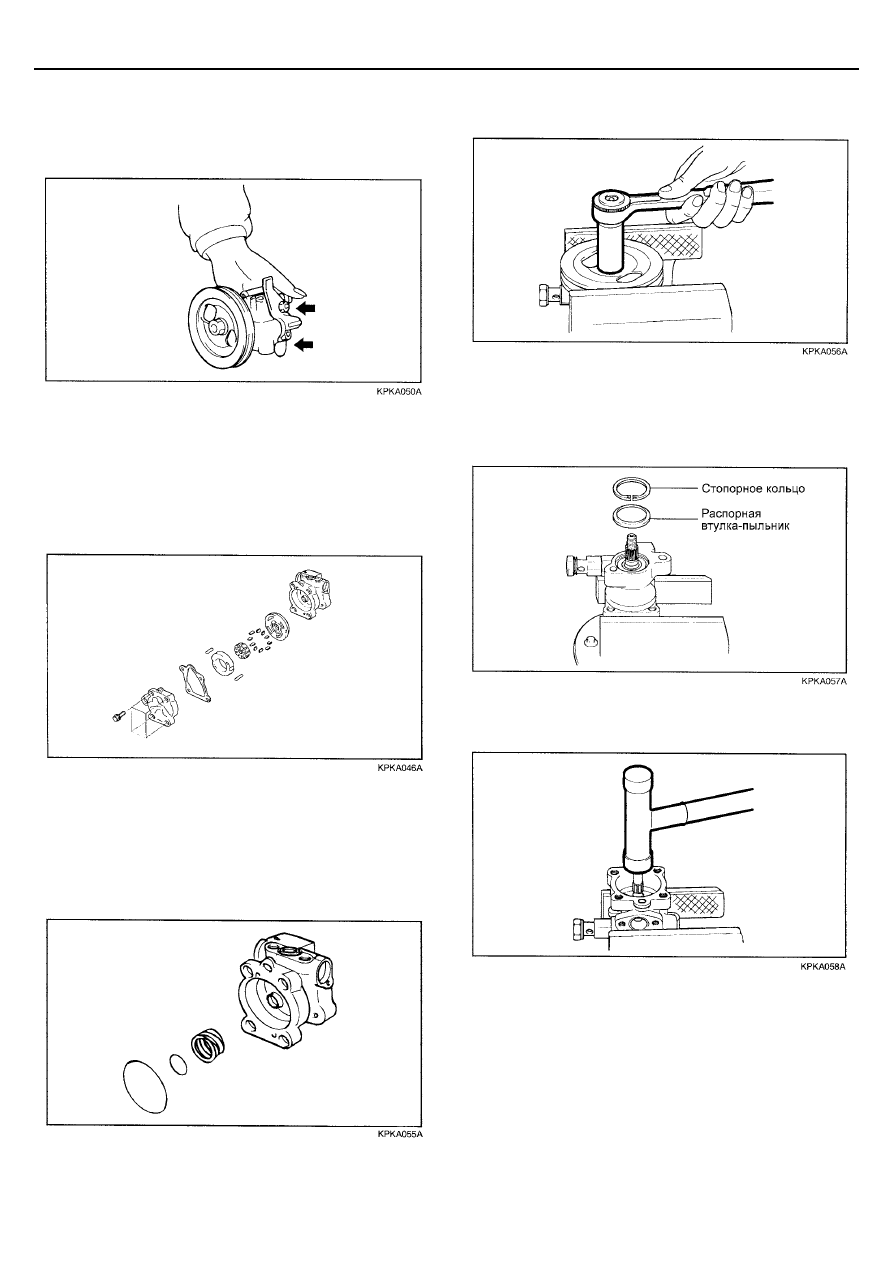

РАЗБОРКА


1.  Снимите соединительный фланец впускного шланга и

кольцевую прокладку с насоса гидроусилителя.






2.  Ослабьте четыре болта крепления и снимите крышку

насоса гидроусилителя.


3.  Снимите кулачковую шайбу.

4.  Снимите ротор и лопасти.

5.  Снимите боковую пластину.





6.  Снимите внутренную и внешнюю кольцевые прокладки.

7.  Снимите пружину боковой пластины.

ПРИМЕЧАНИЕ
При сборке насоса установите новую прокладку
крышки насоса и новые кольцевые прокладки.






 8. Зажмите шкив привода насоса в тисках, отверните

гайку крепления и снимите пружинную шайбу.






9.  Снимите шкив с вала привода насоса.

10.  Снимите стопорное кольцо с помощью съемника

стопорных колец, затем снимите распорную втулку-
пыльник.







11.  Легкими ударами пластикового молотка со стороны

ротора выбейте вал привода насоса.
