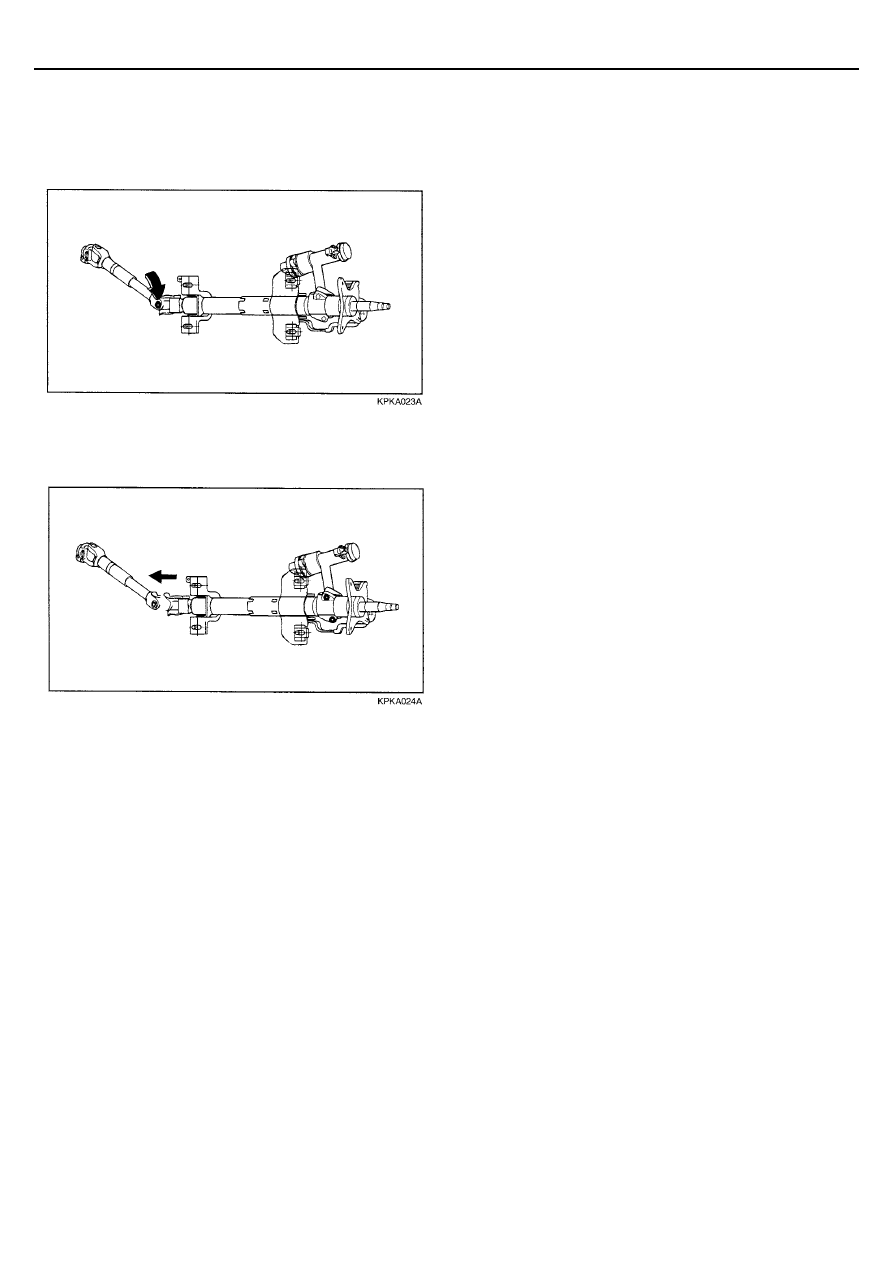

РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-17







КАРДАННЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ


1.  Отверните болт крепления соединения карданного

вала рулевого управления с валом рулевого
управления.






2.  Отсоедините карданный вал рулевого управления в

сборе от рулевой колонки и вала рулевого управления
в сборе.






3.  Установка проводится в порядке, обратном снятию.

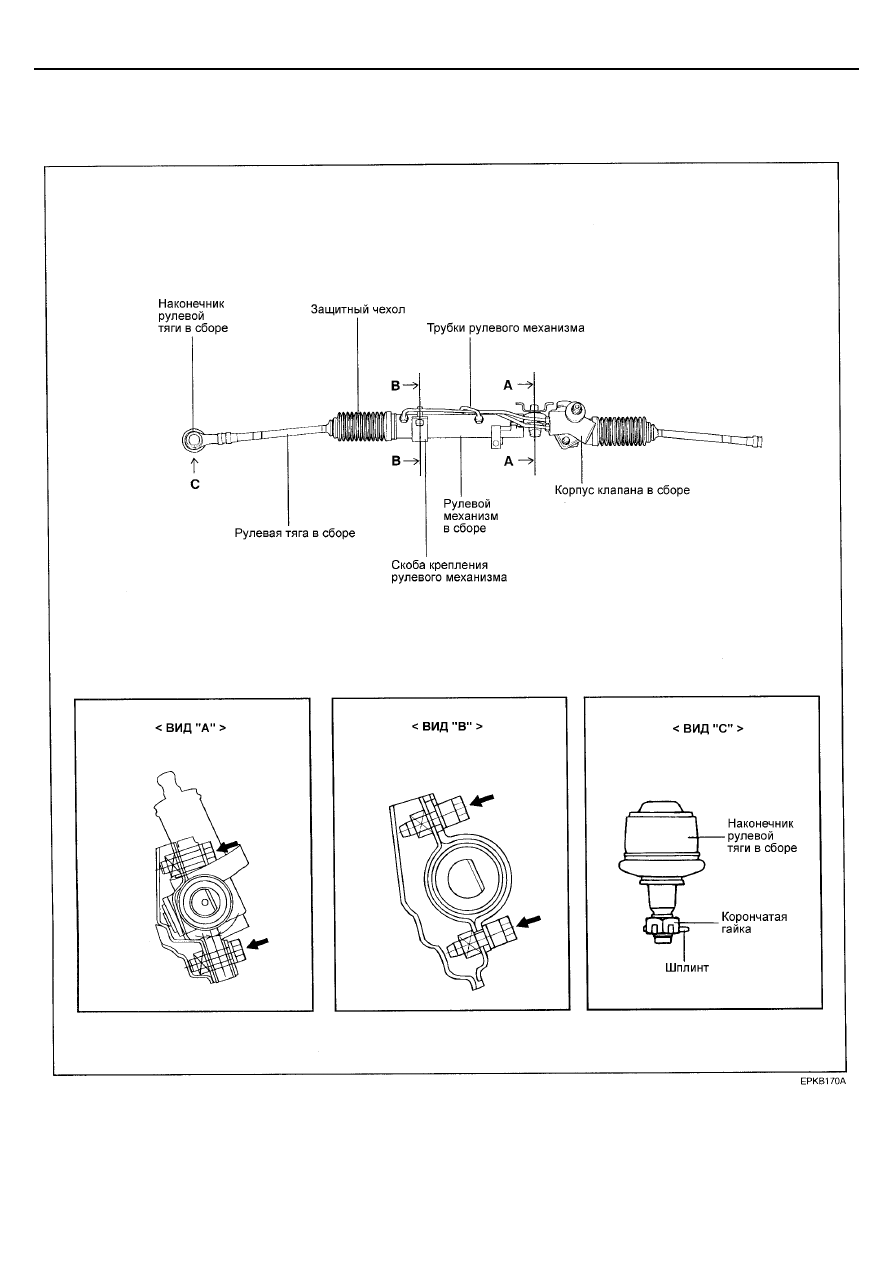

ST-18

РУЛЕВОЕ УПРАВЛЕНИЕ







РУЛЕВОЙ МЕХАНИЗМ



ДЕТАЛИ









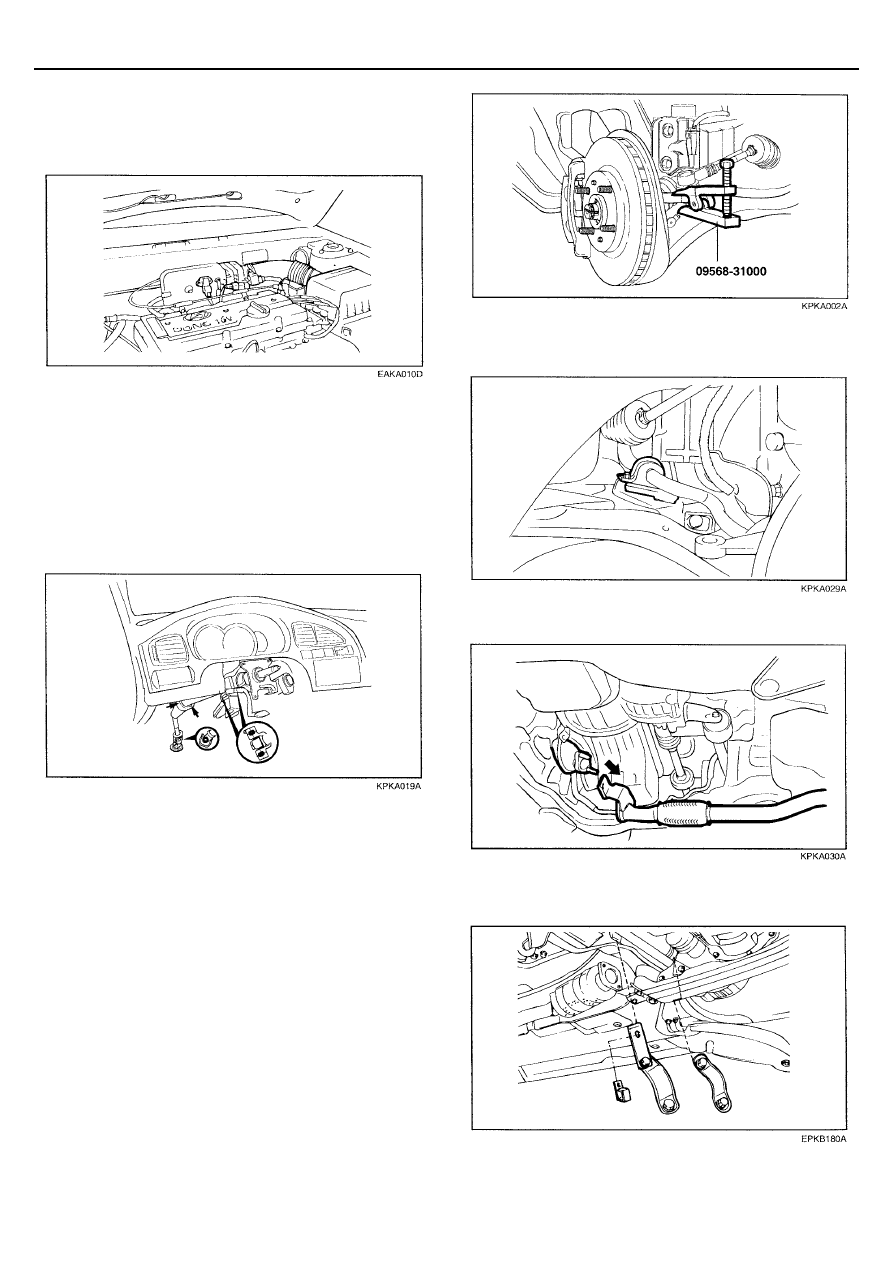

РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-19







СНЯТИЕ


1.  Снимите впускной воздушный шланг двигателя в

сборе.






2.  Отсоедините фиксаторы нагнетательного и

возвратного шлагов гидросистемы усилителя.


3.  Слейте рабочую жидкость из гидросистемы усилителя.

4.  Отсоедините нагнетательную и возвратную трубки от

штуцеров рулевого механизма.


5.  Отсоедините карданный вал рулевого управления от

рулевого механизма внутри салона.






6.  Снимите ленточный хомут и вытолкните защитный

чехол вала рулевого управления, затем снимите
опорную пластину защитного чехла.


7.  Вывесите колеса автомобиля.

8.  Снимите передние колеса.

9.  Извлеките шплинт, отверните гайку крепления и

отсоедините шаровой шарнир наконечника рулевой
тяги от поворотного кулака с помошью специального
инструмента (09568-31000).








10.  Снимите правый кронштейн крепления стабилизатора

поперечной устойчивости.






11.  Снимите передний глушитель в сборе.





12.  Снимите скобы крепления рулевого механизма и

фиксаторы нагнетательной и возвратной трубок.









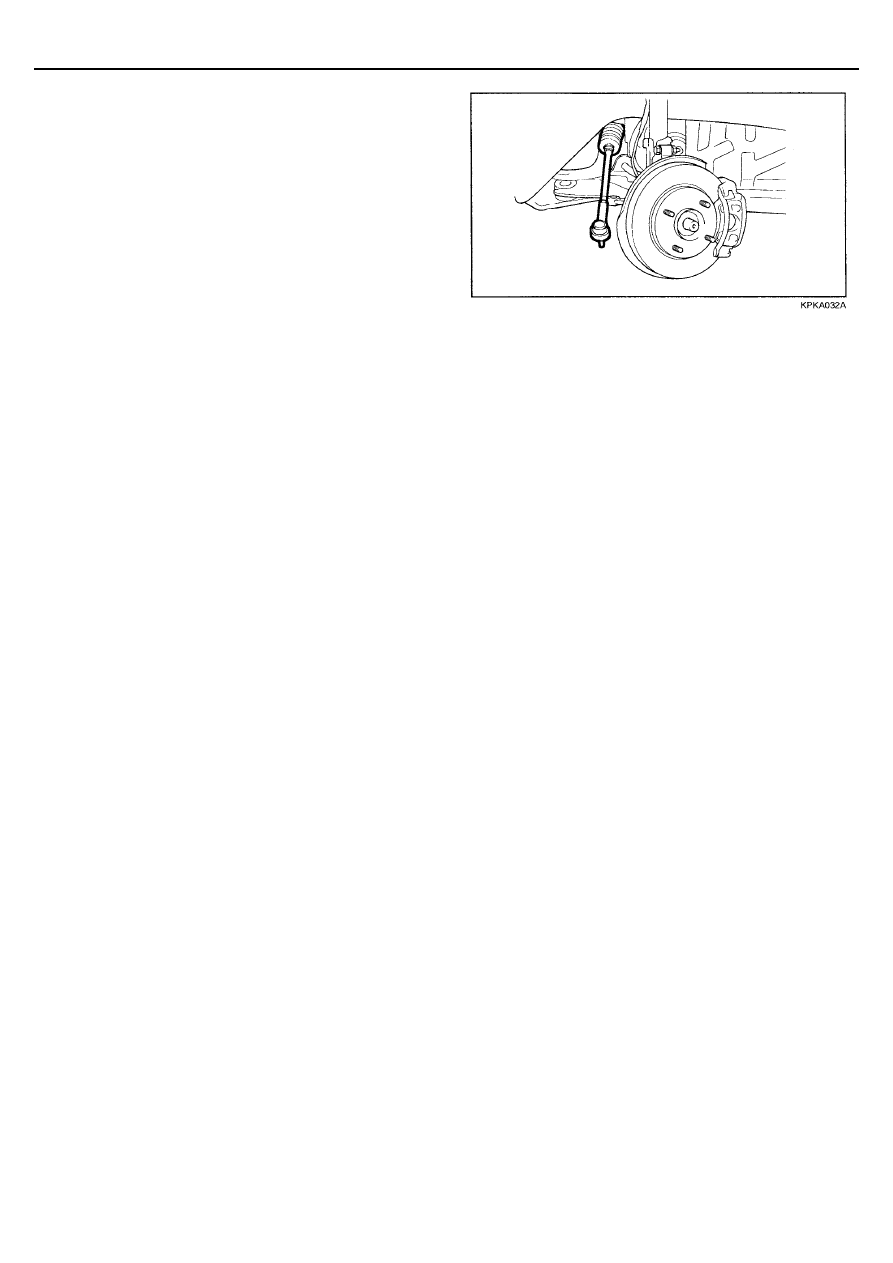

ST-20

РУЛЕВОЕ УПРАВЛЕНИЕ







13.  Извлеките рулевой механизм в сборе через арку

правого переднего колеса.


ПРИМЕЧАНИЕ
При снятии рулевого механизма в сборе, извлекайте
рулевой механизм медленно и очень осторожно, чтобы
не повредить защитные чехлы рулевых тяг и защитные
чехлы шаровых шарниров наконечников рулевых тяг.
