Hyundai Elantra (2000+). Руководство - часть 145

RT-58

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА ЦЕПИ





В1461

Короткое замыкание в цепи датчика наличия пассажира на переднем



сиденье (PPD).

В1462

Обрыв цепи датчика наличия пассажира на переднем сиденье (PPD).

В1463

Короткое замыкание на "массу" датчика наличия пассажира на переднем



сиденье (PPD).

Код неисправности

В1464

Короткое замыкание на аккумуляторную батарею датчика наличия пассажира



на переднем сиденье (PPD).



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


В цепь системы пассивной безопасности входят
Электронный блок управления SRS, интерфейс и датчик
наличия пассажира на переднем сиденье (PPD sensor).





При обнаружении неисправности в цепи датчика
записывается соответствующий код неисправности.

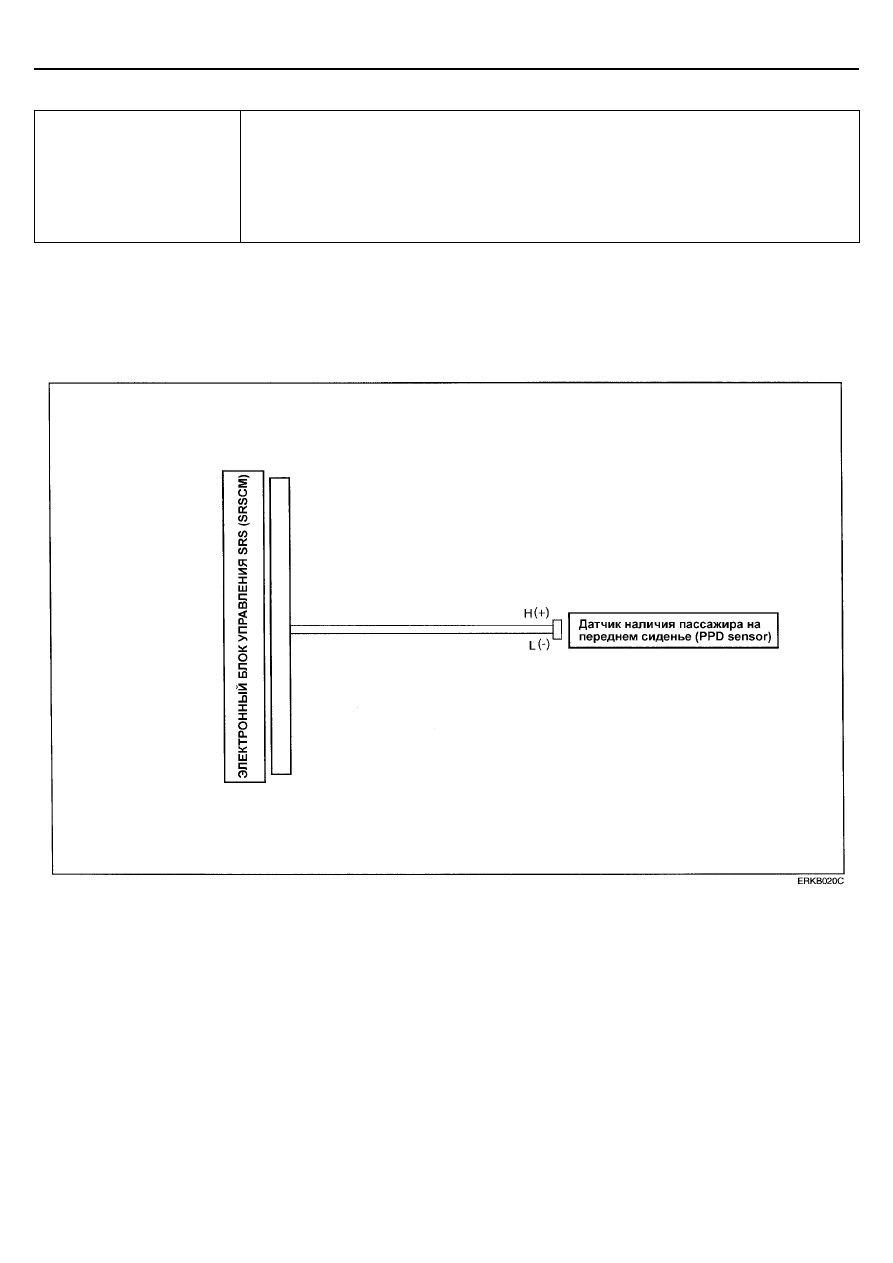

ЭЛЕКТРОСХЕМА





ПРОВЕРКА СИСТЕМЫ SRS

RT-59










3.  Проверка датчика наличия пассажира на переднем

сиденье (PPD).







[ПРОВЕРКА]



Измерьте сопротивление датчика при изменении веса
на сиденье пассажира.


При нагрузке на сиденье больше 15 кг ,сопротивление
датчика меньше 50 кОм.
При нагрузке на сиденье меньше 0,6 кг ,сопротивление
датчика больше 50 кОм.




Замените датчик наличия пассажира на
переднем сиденье (PPD sensor).

По результатам проверки можно заключить, что
неисправность устранена.

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка: см. пункт 1 стр. RT-33.

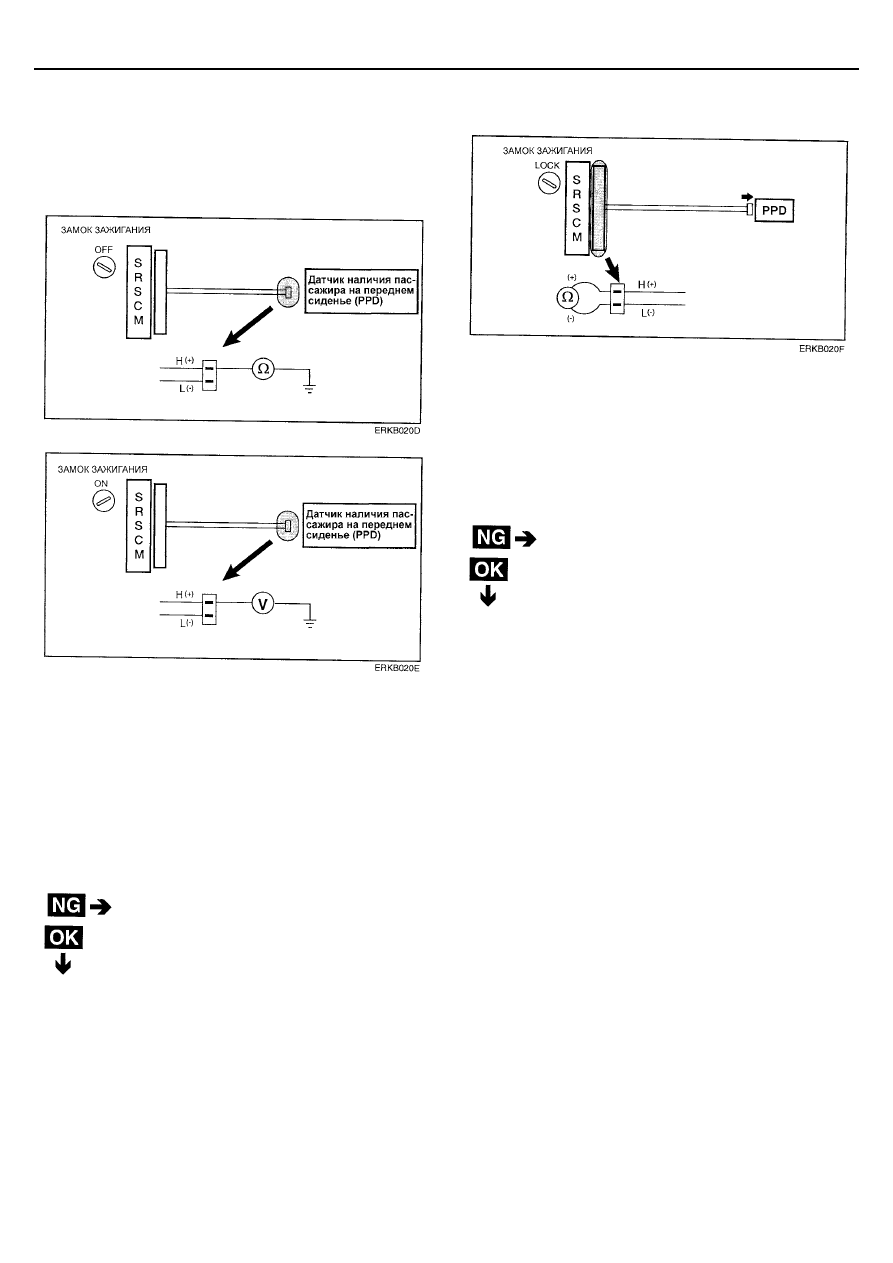

2.  Проверка цепи датчика наличия пассажира на

переднем сиденье (PPD) (короткое замыкание на
"массу" или аккумуляторную батарею).











[ПРОВЕРКА]



Измерьте напряжение и сопротивление между
выводам сигнал высокого уровня разъемов датчика
наличия пассажира на переднем сиденье (PPD) и
электронного блока управления SRS и "массой".




Номинальное сопротивление:

∞

(бесконечно

большое сопротивление).



Номинальное напряжение : 0 В (должно быть









нулевым).







Отремонтируйте или замените проводку
между блоком управления и датчиком наличия
пассажира на переднем сиденье (PPD).











RT-60

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







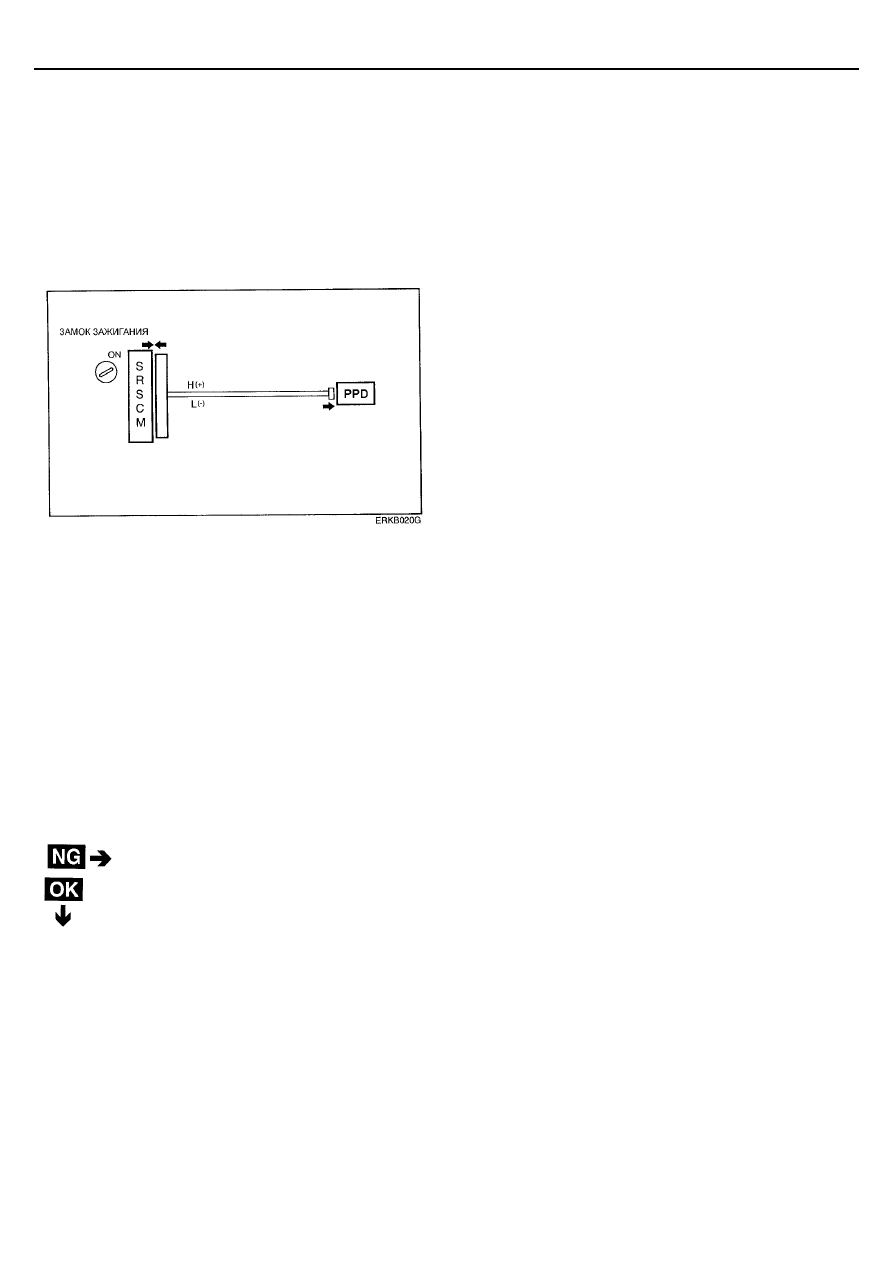

4.  Проверка цепи датчика наличия пассажира на

переднем сиденье (PPD).



[ПОДГОТОВКА]

1.  Подсоедините разъем электронного блока

управления SRS.

2.  Подсоедините разъем датчика наличия пассажира

на переднем сиденье (PPD).

3.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов
неисправностей быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.










Замените электронный блок управления SRS.





По результатам проверки можно заключить, что
неисправность устранена.







ПРОВЕРКА СИСТЕМЫ SRS

RT-61







ПРОВЕРКА ЦЕПИ





В2503

Цепь контрольной лампы SRS - короткое замыкание или обрыв

Код неисправности

В2504

Цепь контрольной лампы SRS - короткое замыкание на напряжение

аккумуляторной батареи









проверьте контрольную лампу SRS и ее цепь.






2.  Проверьте индикатор напоминания об

обслуживании SRS.



Нормальное состояние : индикатор должен
быть в состоянии ВКЛ (SRS SRI ON).







При отсутствии неисправности замените
Электронный блок управления SRS.



По результатам проверки можно заключить, что
неисправность устранена.



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Контрольная лампа SRS установлена в комбинации
приборов. Если состояние системы пассивной безопасности
SRS в норме, после включения зажигания контрольная
лампа мигает примерно шесть секунд и гаснет. При
наличии неисправности контрольная лампа горит постоянно
и информирует водителя о неисправности в системе.
Электронный блок управления SRS измеряет напряжение
на выходном контакте лампы и определяет статус лампы.


ПРЦЕДУРА ПРОВЕРКИ


1.  Проверьте предохранитель.


[ПОДГОТОВКА]

1.  Снимите предохранители № 3 и 12.
2.  Проверьте предохранители.
3.  Замените предохранители при необходимости.


2.  Проверьте цепь контрольной лампы SRS.


[ПОДГОТОВКА]

1.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи.

2.  Переведите ключ замка зажигания в положение

"ON".





[ПРОВЕРКА]

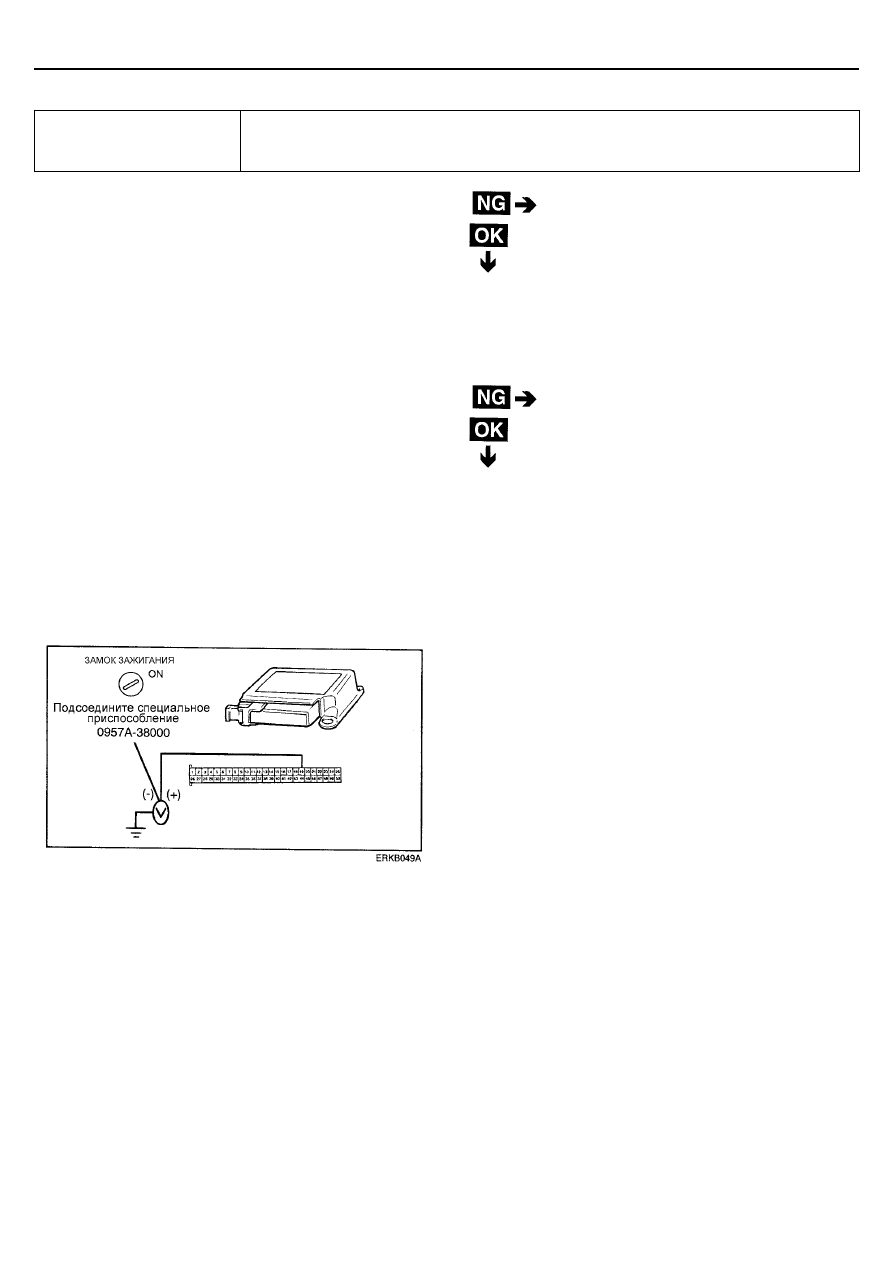

1.  Измерьте напряжение на выводе 19 электронного

блока управления SRS со стороны проводов.



Номинальное напряжение : 9 – 16 В.
