RT-46

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







11.  Проверка цепи часовой пружины.


[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK.

2.  Отсоедините разъем между электронным блоком

управления SRS и часовой пружиной.







[ПРОВЕРКА]



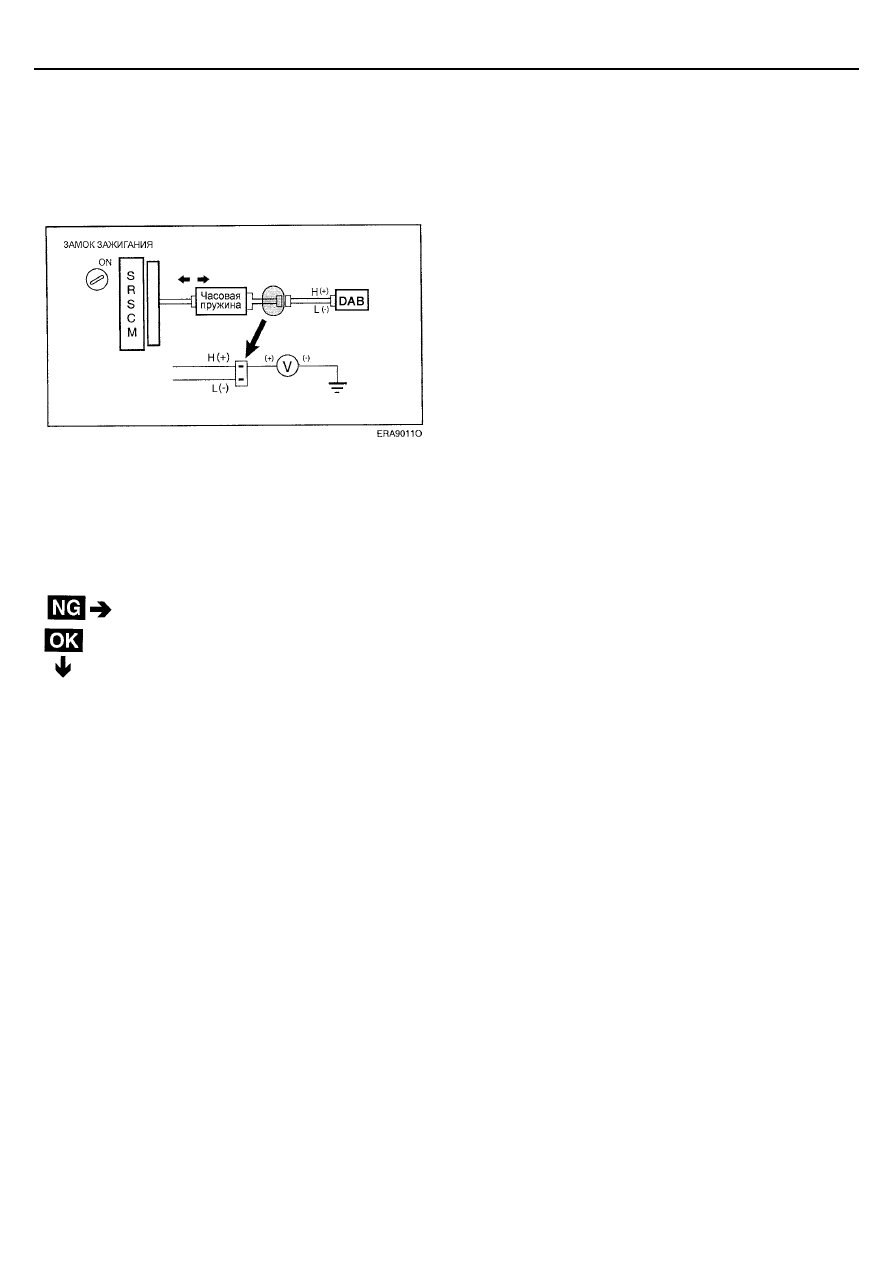

Разъем фронтальной подушки безопасности водителя
(DAB) у часовой пружины: измерьте напряжение между
выводом сигнала высокого уровня подушки и "массой".



Номинальное напряжение : 0 В (должно быть









нулевым).











Замените часовую пружину.





Отремонтируйте или замените проводку или разъем между
электронным блоком управления SRS и часовой пружиной.








ПРОВЕРКА СИСТЕМЫ SRS

RT-47







ПРОВЕРКА ЦЕПИ





В1345

Фронтальная подушка безопасности водителя (DAB) – обрыв цепи (R =



бесконечности)

В1346

Фронтальная подушка безопасности водителя (DAB) – слишком большое



сопротивление (R

> 5,44 Ом)

Код неисправности

В1347

Фронтальная подушка безопасности водителя (DAB) – слишком маленькое



сопротивление (R

< 0,83 Ом)



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цепь электрического запала состоит из электронного блока
управления SRS, часовой пружины и фронтальной подушки
безопасности водителя (DAB). При возникновении
определенных условий Электронный блок управления SRS
принимает решение о срабатывании фронтальной подушки
безопасности водителя (DAB).





При обнаружении обрыва цепи или в случае выхода
сопротивления за допустимые пределы записывается
соответствующий код неисправности.

Условия записи кода неисправности

Область неисправности

•

Слишком большое или слишком малое
сопротивление между выводами сигнала высокого
уровня и сигнал низкого уровня фронтальной
подушки безопасности водителя (DAB)

•

Неисправность фронтальной подушки безопасности
водителя (DAB)

•

Неисправность часовой пружины

•

Неисправность электронного блока управления SRS

•

Фронтальная подушка безопасности водителя (DAB)
(электрозапал)



•

Часовая пружина


•

Электронный блок управления SRS

•

Проводка



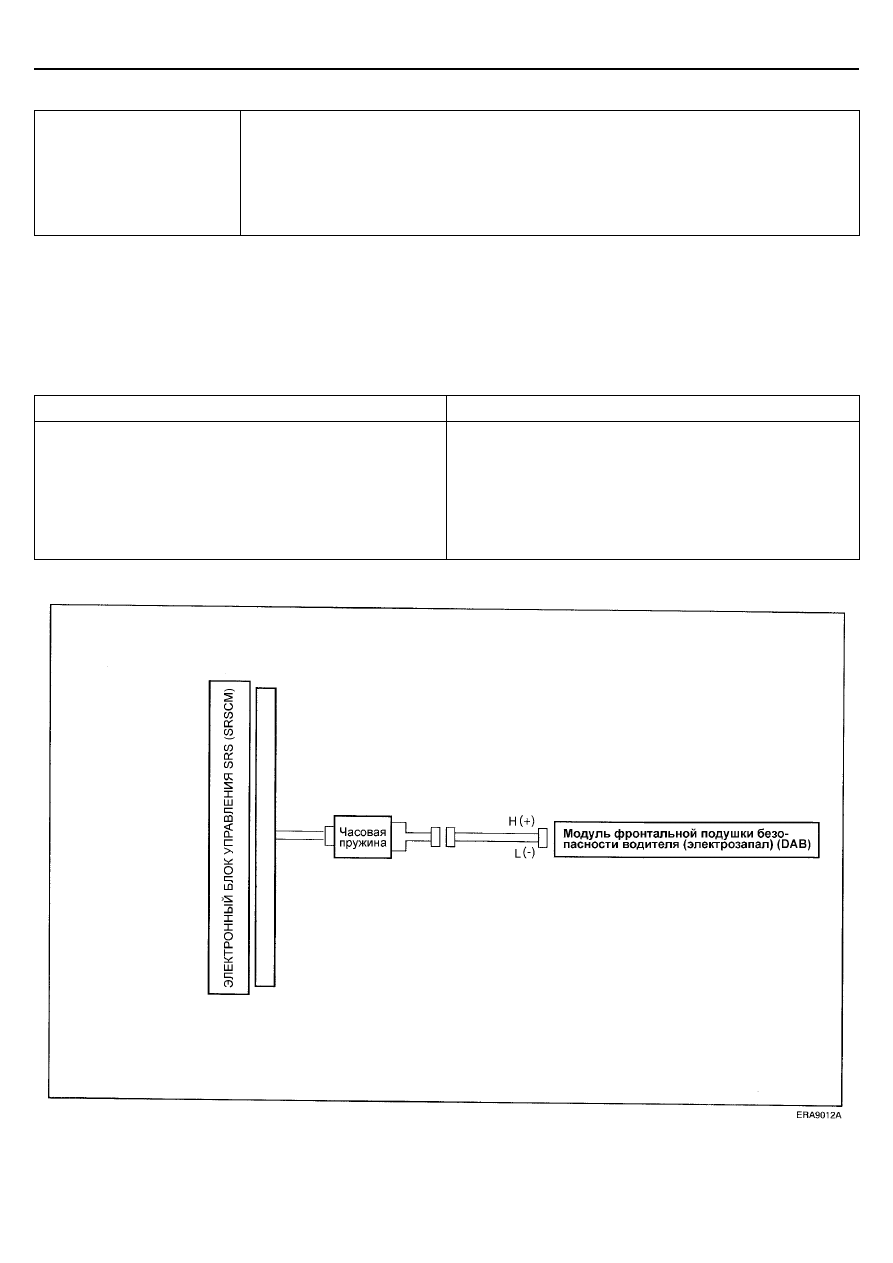

ЭЛЕКТРОСХЕМА





RT-48

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)






3.  Подсоедините разъем фронтальной подушки

безопасности водителя (DAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

LOCK и подождите не менее 30  секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30  секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние : кодов неисправностей
быть не должно.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

Могут выводиться коды неисправностей, не связанных с
данной процедурой проверки.




Замените модуль подушки безопасности
водителя (DAB).

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка: см. пункт 1 стр. RT-33.

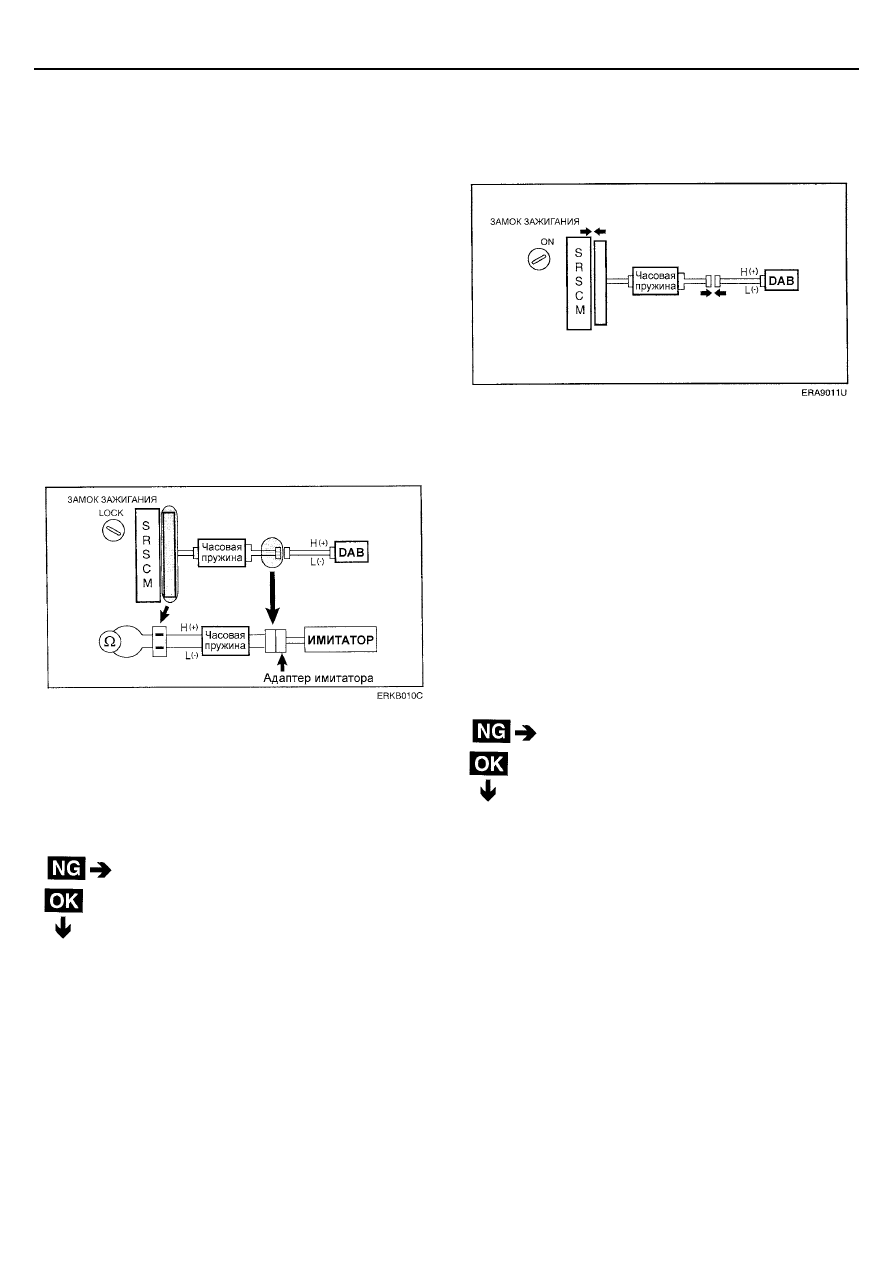

2.  Проверка сопротивления фронтальной подушки

безопасности водителя (DAB).



[ПОДГОТОВКА]



Приведите в рабочее положение механизм
предотвращения подрыва подушки. Подсоедините
имитатор (0957А-38200) через переходный жгут
проводов (0957А-38400) к разъему часовой пружины.


ВНИМАНИЕ
Никогда не пытайтесь измерить сопротивление
электрозапала непосредственно, даже если
применяется особый тестер.

ПРИМЕЧАНИЕ
До проверки сопротивления сначала нужно установить
предохранительную закорачивающую перемычку
вместо пластиковой, которая установлена в разъеме
блока управления (в линии диагностики).






[ПРОВЕРКА]



Измерьте сопротивление между выводами сигнала
высокого уровня и сигнал низкого уровня фронтальной
подушки безопасности водителя (DAB).




Номинальное сопротивление: должно лежать в
диапазоне 1,47 – 3,89 Ом.





По результатам проверки можно заключить, что
неисправность устранена.





Переходите к пункту 4.





Переходите к пункту 3.

3.  Проверка фронтальной подушки безопасности

водителя (DAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

LOCK.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.







ПРОВЕРКА СИСТЕМЫ SRS

RT-49







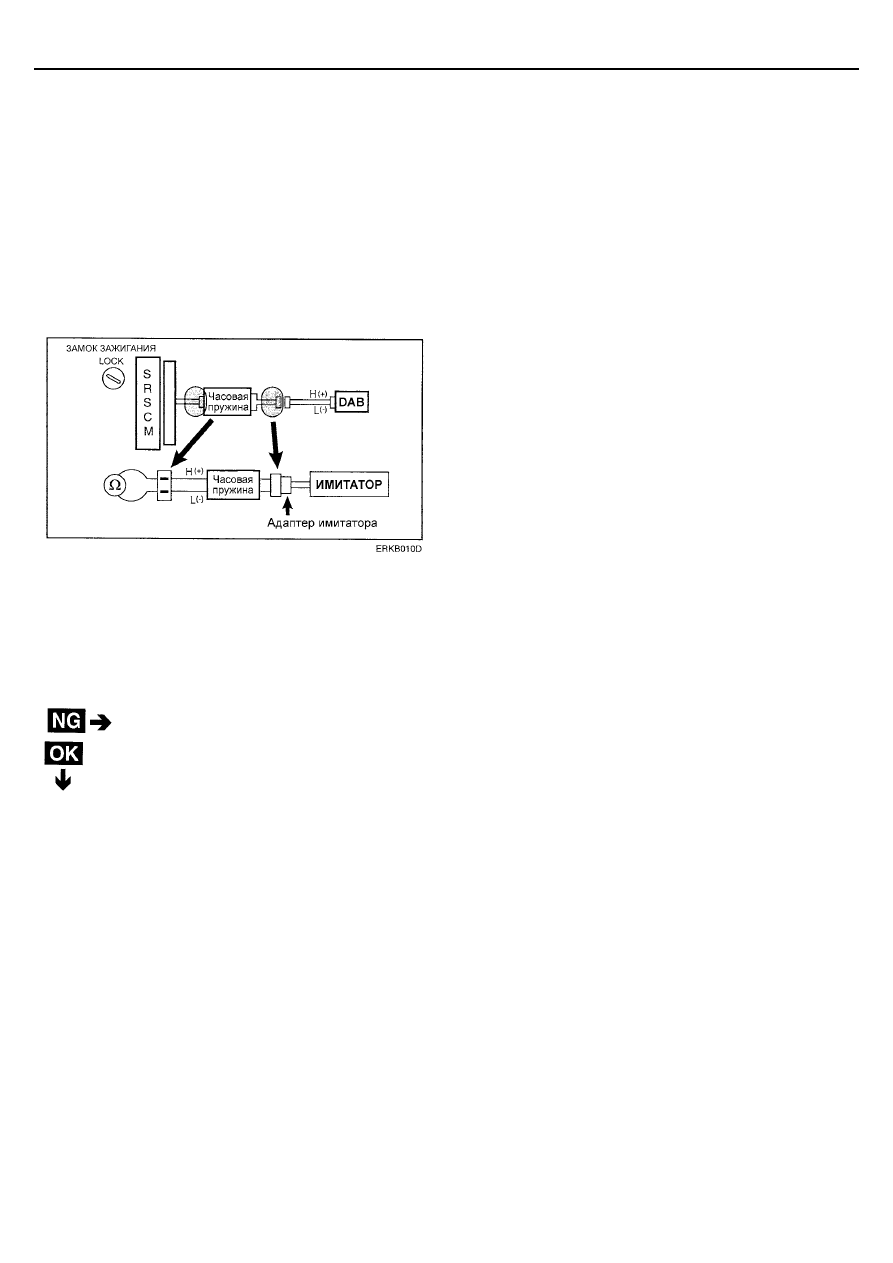

4. Проверка часовой пружины.


[ПОДГОТОВКА]



Отсоедините разъем между электронным блоком
управления SRS и часовой пружиной. Подсоедините
имитатор (0957А-38200) через переходный жгут
проводов (0957А-38400) к разъему часовой пружины.


ПРИМЕЧАНИЕ
До проверки сопротивления сначала нужно установить
предохранительную закорачивающую перемычку
вместо пластиковой, которая установлена в разъеме
электронного блока управления SRS (в линии
диагностики).






[ПРОВЕРКА]



Измерьте сопротивление между выводами сигнала
высокого уровня и сигнал низкого уровня фронтальной
подушки безопасности водителя (DAB).




Номинальное сопротивление: должно лежать в
диапазоне 1,47 – 3,89 Ом.











Замените часовую пружину.





Отремонтируйте проводку или разъем между блоком
управления и часовой пружиной.
