7-101

Т

е

хническ

ое об

слу

ж

ив
ание

7

OMD051054L

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

Фара ближнего света (Ближний свет левой фары)

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

H1

(дальний св

ет

)

Граничная линия

■ На основании 10-метрового экрана

7-102

Техническое обслуживание

OMD051055L

Фара ближнего света (Ближний свет правой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

W1 (ближний свет)

Земля

H1

(дальний св

ет

)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Граничная линия

■ На основании 10-метрового экрана

7-103

Т

е

хническ

ое об

слу

ж

ив
ание

7

Передняя противотуманная фара

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

OMD051056L/Q

W3 (Противотуманная фара)

Земля

H3

(Про

тив

от

уманная )фара

Вертикальная линия центра лампы
левой противотуманной фары

Горизонтальная линия центра
ламп противотуманных фар

Граничная линия

Верхний держатель

Ось автомобиля

180

Вертикальная линия центра лампы
правой противотуманной фары

■ На основании 10-метрового экрана

7-104

Техническое обслуживание

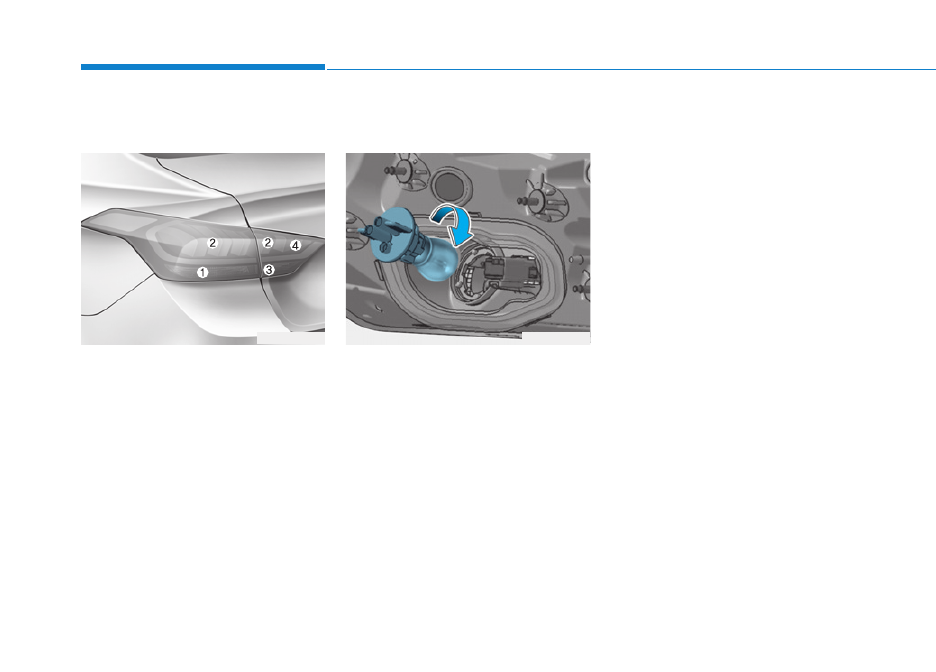

Замена лампы заднего
комбинированного фонаря

(1) Задний указатель поворота
(2) Стоп-сигнал /

габаритный фонарь

(3) Фонарь света заднего хода
(4) Задний

противотуманный

фонарь (при наличии)

Лампа заднего указателя
поворота

1. Откройте крышку багажника.
2. Откройте сервисную крышку.
3.

Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.

4. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.

7. Установите сервисную крышку,

вставив ее в соответствующее
отверстие.

ODH073041

ODH073067L
