Hyundai Genesis 2016 года. Руководство - часть 140

7-77

Т

е

хническ

ое об

слу

ж

ив
ание

7

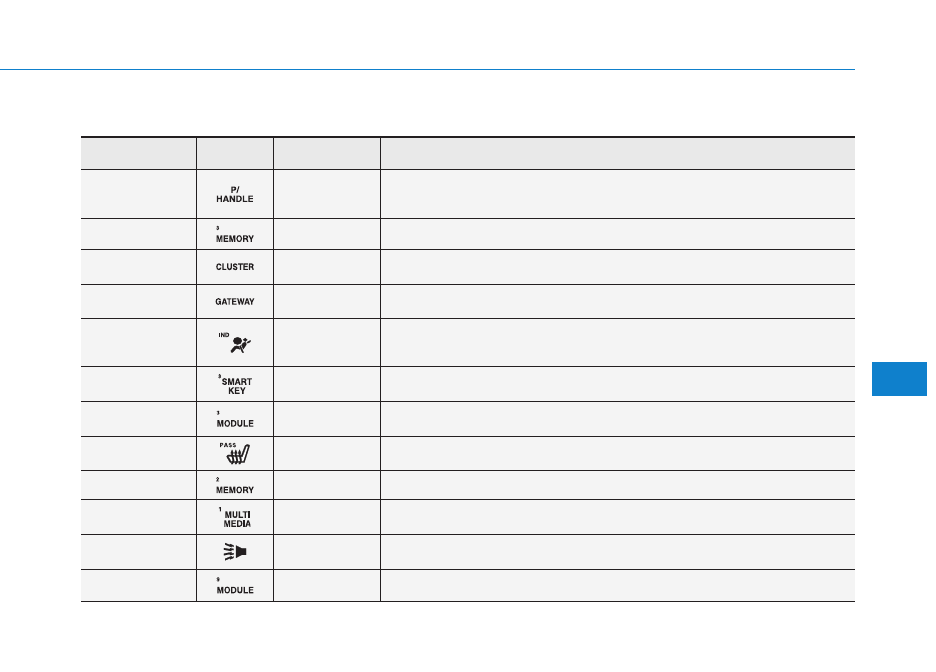

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Рукоятка

переключения

питания

15A

Модуль регулирования положения рулевой колонки

ЗУ 3

10A

Наружное зеркало с электроприводом со стороны пассажира

Комбинация

приборов

10A

Приборная панель, проектор на лобовое стекло

Шлюз

10A

Шлюз (ЗАЖ.1 (MCU))

Индикатор

подушки

безопасности

10A

Комбинация приборов, блок управления климатической системой (подушка
безопасности пассажира Вкл/Выкл)

Электронный

ключ 3

10A

Блок управления эл. ключами

Модуль 3

10A

BCM, выключатель спортивного режима, выключатель сигнала торможения,
модуль дверей водителя и пассажира, модуль задней левой и правой дверей

Обогреватель

сиденья пассажира

20A

Управляющий модуль климат-контроля сиденья пассажира, управляющий модуль
обогревателя сиденья пассажира

ЗУ 2

10A

Наружное зеркало с электроприводом со стороны водителя

Мультимедиа 1

20A

F16 10 А (МУЛЬТИМЕДИА 2), головное устройство А/В и навигации

Охранная

сигнализация

10A

Реле сирены охранной сигнализации

Модуль 9

10A

Подрулевой переключатель

Блок предохранителей со стороны водителя

7-78

Техническое обслуживание

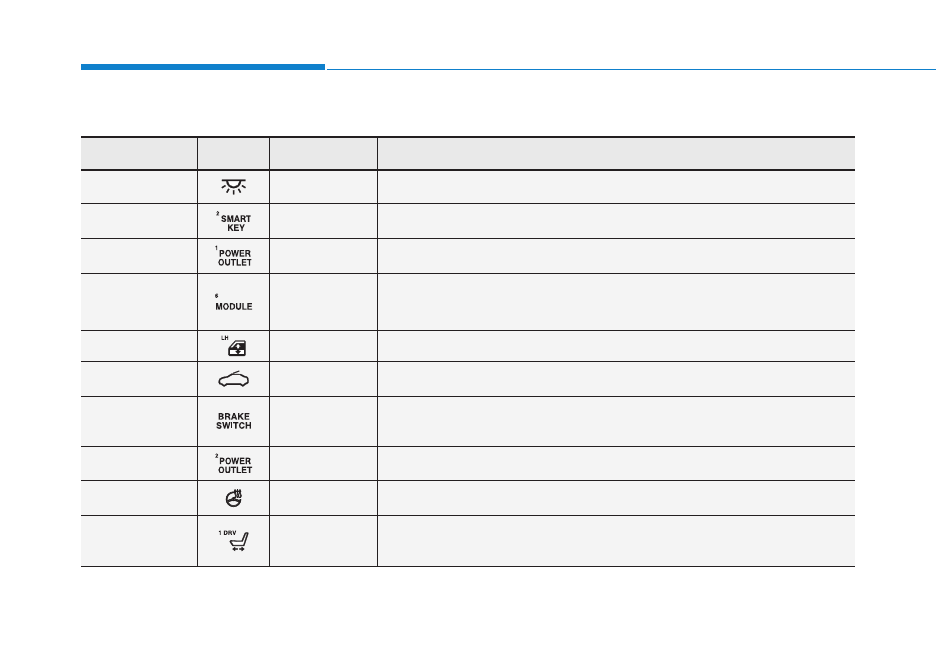

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Модуль 4

10A

Модуль LKAS, модуль регулирования положения рулевой колонки, бок ECS, выключатель
панели, модуль контроля давления в шинах, модуль интеллектуально системы помощи
при парковке, левый/правый консольный переключатель, радар обнаружения объектов в
непросматриваемой зоне ЛЕВ/ПРАВ, переключатель электрического стояночного тормоза,
задний датчик помощи при парковке ЛЕВ/ПРАВ, задний датчик помощи при парковке
(центральный)

Модуль 5

10A

Многофункциональный диагностический разъем, головное устройство А/В и навигации,
электрохромное зеркало, блок управления климатической системой, видеорегистратор,
усилитель, модуль управления климат-контролем сидений водителя и пассажира, модуль
управления климат-контролем задних сидений (лев. и прав.), модуль управления
обогревом пассажирского и водительского сидений, модуль управления обогревом задних
сидений (левого и правого), модуль интегрированной системы памяти водительского
сидения, выключатель управления водительским сиденьем с электроприводом

Модуль 10

10A

BCM

Мультимедиа 2

10A

Клавиатура, видеорегистратор, передний монитор, задний выключатель
аудиосистемы, задний монитор ЛЕВ/ПРАВ

ЗУ 1

10A

Модуль регулирования положения рулевой колонки, внешний зуммер, управляющий
модуль BCMA/C, модуль контроля давления в шинах, стрелочные часы, проектор на
лобовое стекло, комбинация приборов

Электронный

ключ 1

10A

Кнопка пуска и останова

Модуль 8

10A

BCM, блок управления эл. ключами

Кондиционер

10A

Металлический монтажный блок (ПП № 1 - реле вентилятора), ионизатор, датчик
углекислого газа, блок управления климатической системой

7-79

Т

е

хническ

ое об

слу

ж

ив
ание

7

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Пассажирская

дверь с

электроприводами

15A

Замок двери пассажира

Лампа двери

10A

Модуль дверей водителя и пассажира, модуль ЗЛ и ЗП дверей

Модуль 7

10A

Блок кругового обзора, Блок системы помощи при парковке, проектор на лобовое
стекло, Люк в крыше, блок управления поясничной опорой сиденья пассажира,
Соединитель с устройством вращающимся (рулевой пульт дистанционного управления)

Устройство

предварительного

натяжения ремня

безопасности

10A

Модуль устройства предварительного натяжения ремня безопасности

Розетка питания 3

20A

Металлический монтажный блок (ПП № 1 - реле розетки питания)

Сигнал торможения

15A

Электронный модуль управления сигналами торможения

Модуль 1

10A

Шлюз (B+ (MCU)), датчик дождя, выключатель аварийной сигнализации, главный
выключатель багажника, переключатель электрического стояночного тормоза

Подушка

безопасности

15A

Управляющий модуль SRS

Пассажирское

сиденье с

электроприводом

30A

Блок реле пассажирского сиденья с электрическим приводом

7-80

Техническое обслуживание

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Плафон освещения

салона

10A

Плафон освещения салона, плафон освещения салона ЛЕВ/ПРАВ, плафон
потолочной консоли, Передняя лампа подсветки ЛЕВ/ПРАВ

Электронный

ключ 3

15A

Блок управления эл. ключами

Розетка питания 1

20A

Передняя розетка питания и прикуриватель

Модуль 6

15A

Фара ЛЕВ/ПРАВ, выключатель системы автоматического удерживания и выбора
режима вождения, Блок автоматической коррекции угла наклона фар, индикатор
положения селектора АКП

Электростеклоподъ

емник ЛЕВ

30A

Модуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗЛ двери

Люк в крыше

25A

Электродвигатель люка в крыше

Выключатель

сигнала

торможения

10A

Выключатель сигнала торможения, блок управления эл. ключами

Розетка питания 2

20A

Передняя розетка питания и прикуриватель

Рулевой колесо с

обогревом

15A

Соединитель с устройством вращающимся (модуль рулевого колеса с обогревом)

Водительское

сиденье с

электроприводом

30A

Модуль интегрированной системы памяти водительского сидения, блок реле
водительского сиденья с электроприводом
