Hyundai Getz. Тормозная система
Передний тормозной механизм

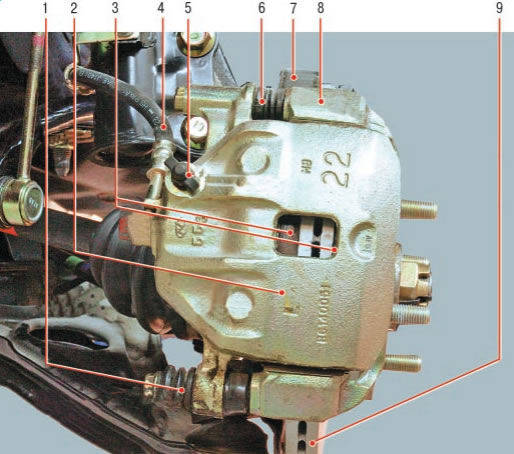

Тормозной механизм переднего колеса: 1
- направляющий палец; 2 - суппорт; 3 - тормозные колодки; 4 - тормозной
шланг; 5 - клапан выпуска воздуха; 6 - направляющий штифт; 7 - щит
тормоза; 8 - направляющая колодок; 9 - тормозной диск
Задний тормозной механизм

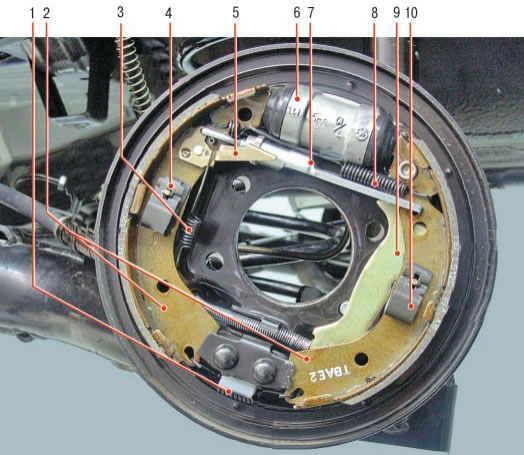

Тормозной механизм заднего колеса: 1
- нижняя стяжная пружина колодок; 2 - тормозные колодки; 3 - пружина
механизма автоматической регулировки зазора между барабаном и колодками;
4 - стойка тормозной колодки; 5 - рычаг механизма автоматической
регулировки зазора между барабаном и колодками; 6 - рабочий цилиндр; 7 -
механизм автоматической регулировки зазора между барабаном и колодками;
8 - верхняя стяжная пружина колодок; 9 - разжимной рычаг; 10 - пружинная
пластина
Главный тормозной цилиндр

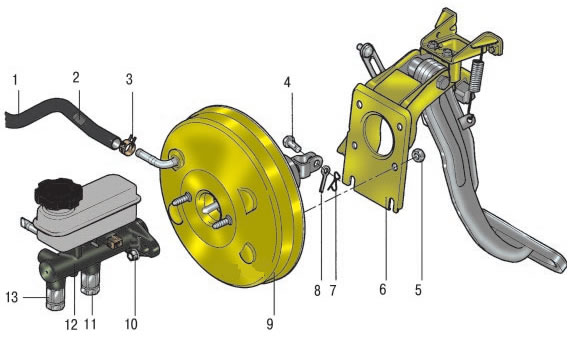

Главный тормозной цилиндре вакуумным усилителем: 1
- вакуумный шланг; 2 - обратный клапан; 3 - хомут; 4 - ось толкателя; 5
- гайка; 6 - узел педали тормоза; 7 - шплинт; 8 - шайба; 9 - вакуумный
усилитель тормозов; 10 - гайка; И, 13 - регуляторы давления; 12 -
главный тормоз- ной цилиндр
Тормозная система данного автомобиля серво-гидравлического типа. Автомобиль имеет дисковые передние тормоза и задние барабанные тормоза. Тормозная система срабатывает при нажатии педали тормоза и активизируется рабочими тормозными цилиндрами, установленными на каждом колесе. Рабочие цилиндры снабжены регулирующими клапанами, управляющими давлением, приложенным к задним тормозным барабанам. Регулирующие клапана предохраняют от заклинивания колодок при активизации стояночного (ручного) тормоза. Механизм предустановки колодок в рабочее положение и компенсации износа срабатывает автоматически. При износе задних тормозных колодок задействуется механизм автоматического натяжения тросов стояночного (ручного) тормоза и компенсации зазоров между колодками и тормозным барабаном. Стояночный (ручной) тормоз обеспечивает независимое механическое управление системой заднего тормоза (торможение).
Технические данные
|
Наименование |
Значения |
|
Главный тормозной цилиндр |
|
|
-тип |
Тандемный |
|
-диаметр цилиндра, мм |
22,22 |
|
Вакуумный усилитель тормозов |
|
|
-тип |
Вакуумный |
|
-эффективный диаметр диафрагмы, мм |
228,6 |
|
— степень усиления |
6,0:1 |
|
Регулятор давления |
|
|
-давление включения, мПа |
3,4 |
|
— степень снижения давления |
0,27:1 |
|
Передние тормоза |
|
|
-тип |
С плавающей скобой и венти- |
|
лируемыми дисками |
|
|
— диаметр тормозного диска, мм |
241 |
|
-без АВS |
255,4 |
|
-c ABS |
19 |
|
-толщина тормозного диска, мм |
9 |
|
— толщина тормозных колодок, мм |
54 |
|
-диаметр цилиндра, мм |
|
|
Задние барабанные тормоза |
|
|
— внутренний диаметр тормозного барабана, мм |
|
|
-безАВS |
180 |
|
-cABS |
255,4 |
|
-толщина тормозных колодок, мм |
5,14 |
|
— регулировка зазора между барабаном и тормозными колодками |
Автоматическая |
|
Стояночный тормоз |
|
|
-тип |
Механический, |
|
воздействующий на задние колеса |
Антиблокировочная система тормозов
|
Мощность двигателя гидравлического блока HECU, Вт |
130 |
|
Объем аккумулятора давления, см3 |
2;7–33 |
|
Ход впускного клапана (передние/задние тормоза), мм |
0,9/0,9 |
|
Ход выпускного клапана (передние/задние тормоза), мм |
0,51/0,4 |
|
Выходная частота сигнала датчика частоты вращения колеса, Гц |
1–2500 |
|
Выходное напряжение сигнала датчика частоты вращения колеса, В — нижний уровень — верхний уровень |
0,525 1,05 |
|
Число зубьев зубчатого венца датчика частоты вращения колеса |
48 |
|
Установочный зазор датчика частоты вращения колеса, мм — переднего |
0,4–1,5 |
|
-заднего |
0,2–0,7 |
|
Контрольная лампа: ABS, EBD — напряжение питания, В — потребляемый ток, мА |
12 20 |
Регулировочные данные
|
Высота установки педали тормоза, мм |
182,1 |
|
Ход педали тормоза, мм |
130 |
|
Зазор выключателя стоп-сигналов, мм |
0,5–1,0 |
|
Свободный ход педали тормоза, мм |
3–8 |
|
Расстояние от нажатой педали тормоза до пола, мм |
61 |
|
Зазор между толкателем вакуумного усилителя тормозов и главным тормозным цилиндром, мм |
0 |
|
Ход рычага стояночного тормоза при затягивании его усилием 196 Н, щелчков |
6–8 |
|
Минимально допустимая толщина накладок передних тормозных колодок, мм |
1 |
|
Минимально допустимая толщина тормозного диска, мм |
17 |
|
Минимально допустимая толщина накладок задних тормозных колодок (барабанный тормоз), мм |
