Hyundai Getz.
Задняя подвеска

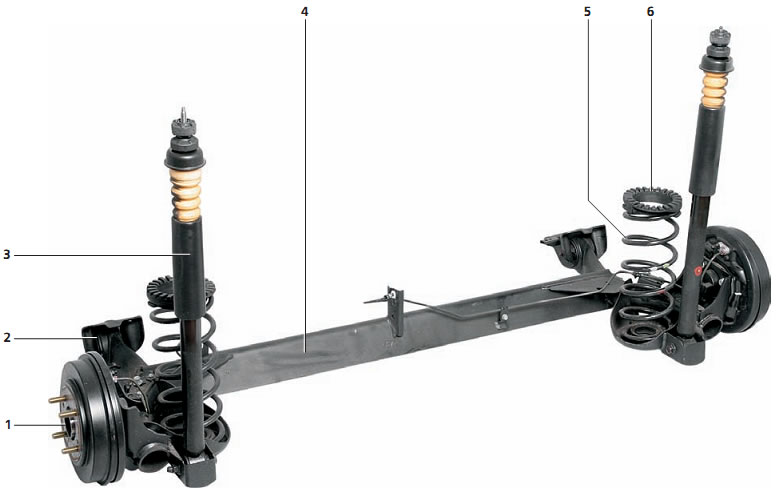

Элементы задней подвески: 1
— ступица колеса; 2 — кронштейн крепления балки задней подвески; 3 —
амортизатор; 4 — балка задней подвески; 5 — пружина; 6 — верхняя
прокладка пружины подвески
Техническая характеристика задней подвески |
|
|
|
|
Сопротивление, развиваемое телескопической стойкой, при
скорости перемещения штока 0,3 м/с, Н (кг): |
|
|
Рисунок

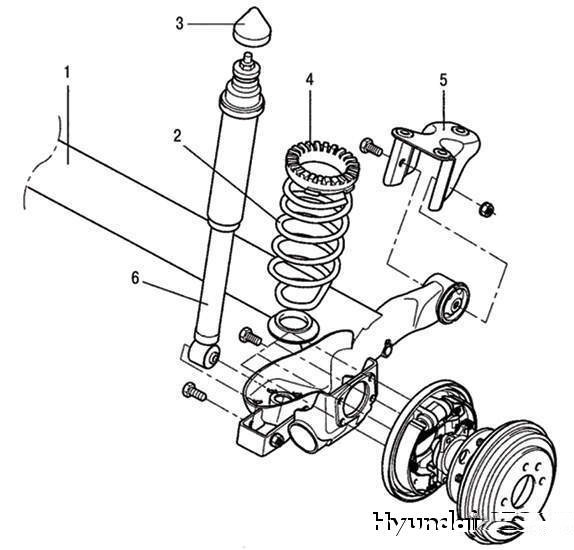

4.34. Задняя подвеска: 1 – торсионная балка
задней подвески; 2 – пружина задней подвески; |
3 – колпачок; 4 – верхняя опорная чашка
пружины подвески; 5 – кронштейн крепления
торсионной балки задней подвески; 6 –
амортизатор задней подвески |
|
|
Торсионная балка задней подвески |

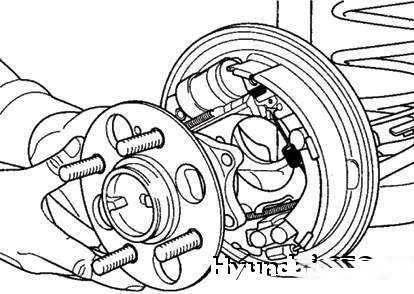

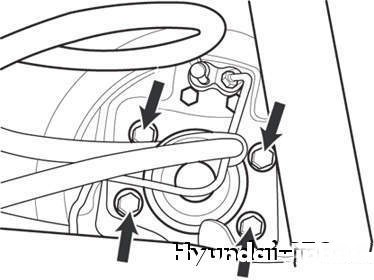

Рисунок
4.35. Болты крепления оси ступицы заднего колеса |
|
|
Снимите ступицу заднего колеса (рисунок
4.35) и подшипник ступицы. |
Рисунок

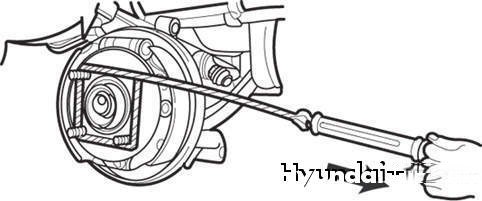

4.36. Отсоединение троса привода стояночного
тормоза |
|
|
Отсоедините трос привода стояночного тормоза (рисунок
4.36). |

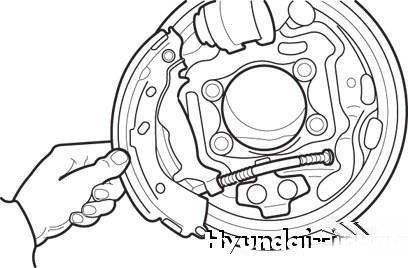

Рисунок

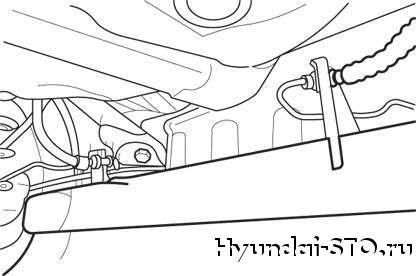

4.37. Крепление тормозных шлангов и тормозных
трубопроводов к балке задней подвески |
|
|
Отсоедините тормозной шланг и тормозной трубопровод (рисунок
4.37). |
Рисунок

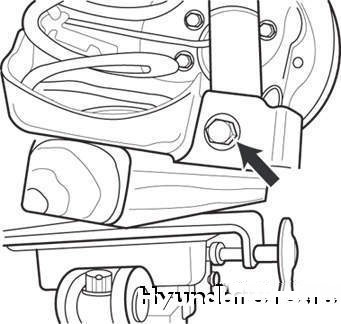

4.38. Установка домкрата под торсионную балку
задней подвески |
|
|
Установите домкрат под торсионную балку и отверните болт нижнего
крепления аморти-затора задней подвески (рисунок
4.38). |
Медленно опуская домкрат, снимите пружину подвески. |

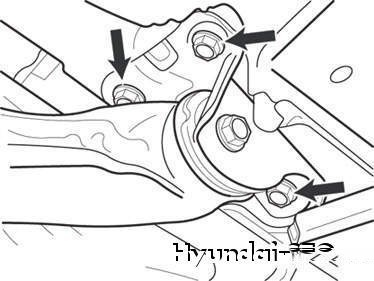

Рисунок
4.39. Болты кронштейна крепления торсионной
балки к кузову |
|
|
Отверните болты кронштейна крепления торсионной балки к кузову (рисунок
4.39). |
Установка проводится в порядке, обратном снятию. |
Затяните резьбовые соединения указанными ниже моментами. |
Болты крепления подшипника ступицы заднего колеса.....80–90 |
Болт нижнего крепления амортизатора подвески.....100–120 |
Болты крепления торсионной балки подвески.....100–120 |
Болты крепления кронштейнов балки подвески.....100–120 |
Присоедините трос привода стояночного тормоза. |
Удалите воздух из гидропривода тормозов (см. раздел «Тормозная
система»). |
Амортизаторы задней подвески |

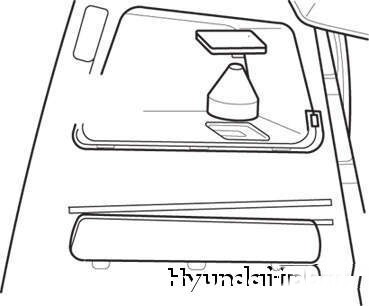

Рисунок

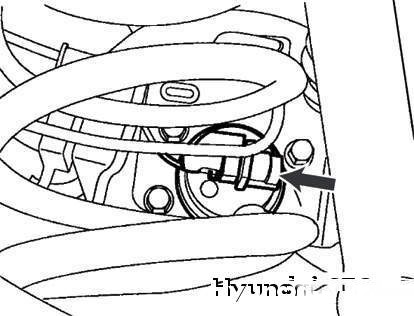

4.40. Колпачок амортизатора задней подвески |
|
|
В багажном отделении снимите коврик с облицовки боковины и
отверткой снимите заглушку (рисунок
4.40). |
Рисунок
4.41. Гайка верхнего крепления амортизатора |
|
|
Отверните гайку верхнего крепления амортизатора (рисунок
4.41). |
Установите домкрат под балку задней подвески и отверните болт
нижнего крепления амортизатора. |
Снимите амортизатор задней подвески. |
Проверка технического состояния |
Проверьте амортизатор на наличие износа или повреждений. |
Проверьте резиновые детали на наличие повреждений и ухудшение
свойств материала. |
Рисунок
4.42. Проверка работы амортизатора |
|
|
Проверьте амортизатор на наличие повышенной жесткости или
постороннего звука во время работы (рисунок
4.42). |

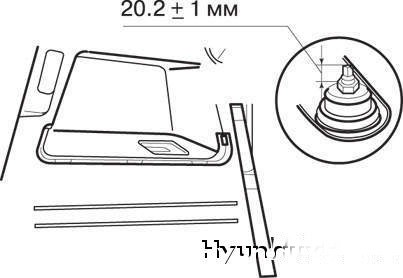

Рисунок
4.43. Затяжка гайки верхнего крепления
амортизатора |
|
|
Затяните гайку верхнего крепления амортизатора, как показано на рисунок
4.43. |
Установите домкрат под балку подвески. |
Поднимите автомобиль до нужной высоты и затяните болт нижнего
крепления амортизатора моментом 100–120 Н·м. |
Проверьте правильность положения пружины
подвески. |
|
При снятии балки подвески проследите за тем,
чтобы тормозной шланг не нагружался. |
|
Рисунок

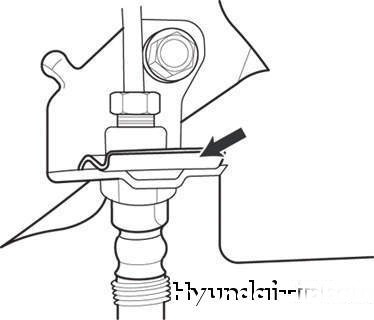

4.44. Держатель крепления тормозного шланга |
|
|
Снимите держатель крепления тормозного шланга (рисунок
4.44). |
Установите домкрат под балку подвески и отверните болт нижнего
крепления амортизатора. |
Отверните болт крепления балки к кронштейну и три болта
крепления кронштейна к кузову. |
Снимите пружину подвески. |
Проверка технического состояния |
Проверьте пружину подвески на наличие трещин и деформации. |
Проверьте опорные чашки пружины на наличие повреждений и
деформации. |
Рисунок

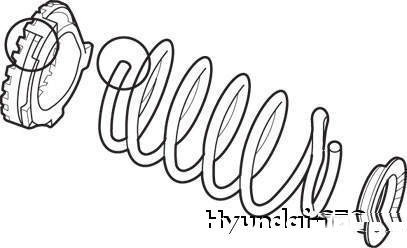

4.45. Верхняя опорная чашка пружины |
|
|
Последний виток пружины должен располагаться в канавке верхней
опорной чашки (рис 4.45). |
Вставьте в пружину нижнюю опорную чашку. |
Установите пружину подвески в прежнее положение. |

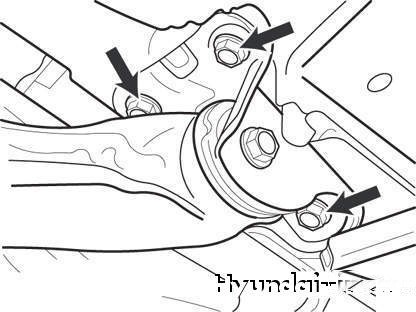

Рисунок
4.46. Болты крепления кронштейна балки подвески
к кузову |
|
|
Поднимите автомобиль домкратом и заверните болты крепления
кронштейна балки подвески к кузову (рисунок
4.46). |
Затяните болт нижнего крепления амортизатора. |
Рисунок

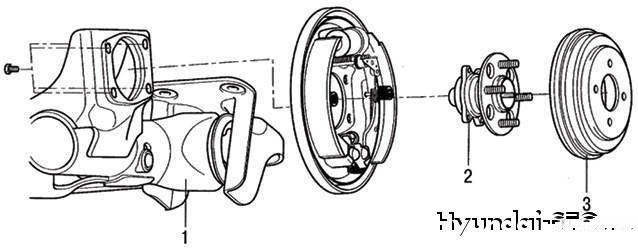

4.47. Ступица заднего колеса: 1 – балка задней
подвески; 2 – ступица заднего колеса; 3 –
тормозной барабан |
|
|
Снимите тормозной барабан. |

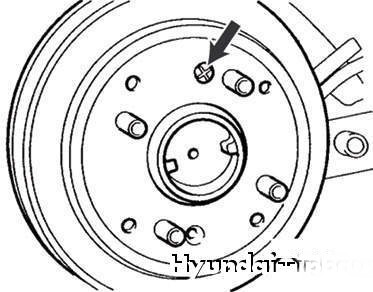

Рисунок
4.48. Расположение винта крепления
тормозного барабана |
|
|
Для снятия тормозного барабана со ступицы колеса
отверните винт крепления(рисунок
4.48). |
|
Снимите датчик скорости вращения колеса (на автомобилях с ABS). |
Отверните болты крепления ступицы заднего колеса. |
Рисунок
4.49. Снятие ступицы заднего колеса в сборе с
осью |
|
|
Проверка технического состояния |
Проверьте ступицу на наличие трещин или повреждений. |
Проверьте колпак и открытую часть сальника на наличие следов
подтекания смазки. |
Убедитесь в отсутствии повышенного шума при вращении ступицы. |
Рисунок
4.50. Проверка момента сопротивления
проворачиванию подшипника ступицы |
|
|
Проверьте момент сопротивления проворачиванию подшипника ступицы
(рисунок
4.50). |
Момент сопротивления проворачиванию не более 1,8 Н·м. |
Установите подшипник ступицы. |
Рисунок
4.51. Датчик скорости вращения колеса |
|
|
Надежно соедините разъем датчика скорости
вращения колеса (на автомобилях с ABS). |
|
