Hyundai Getz. Датчик
абсолютного давления
(MAP)
Датчик абсолютного давления (MAP) выполнен в виде переменного
резистора, чувствительного к изменению давления. Датчик измеряет
изменения давления во впускном трубопроводе в зависимости от
изменения нагрузки и частоты вращения коленчатого вала двигателя
и преобразует их в напряжение выходного сигнала. Датчик измеряет
также барометрическое давление в момент пуска двигателя и при
некоторых условиях обеспечивает ЭБУ возможность автоматически
настраиваться на разные значения высоты над уровнем моря. ЭБУ
подает на датчик напряжение питания 5 В и обрабатывает сигналы
датчика, передаваемые по цепи передачи сигнала. Датчик соединен
с «массой» через встроенный переменный резистор. В зависимости
от сигнала датчика ЭБУ регулирует продолжительность подачи
топлива и угол опережения зажигания. |
Контрольная лампа неисправности системы управления двигателем
загорается или на приборе HI-SCAN отображаются |
диагностические коды неисправностей в следующих случаях. |
1. В течение 0,1 с после включения зажигания давление во
впускном трубопроводе менее 118 мбар. |
2. При частоте вращения коленчатого вала ниже 1980 мин-1 давление
во впускном трубопроводе менее 118 мбар. |
3. При отпущенной педали акселератора давление во впускном
трубопроводе не менее 986 мбар, а частота вращения коленчатого
вала не ниже 2400 мин-1 (как
если бы автомобиль двигался вниз по уклону). |

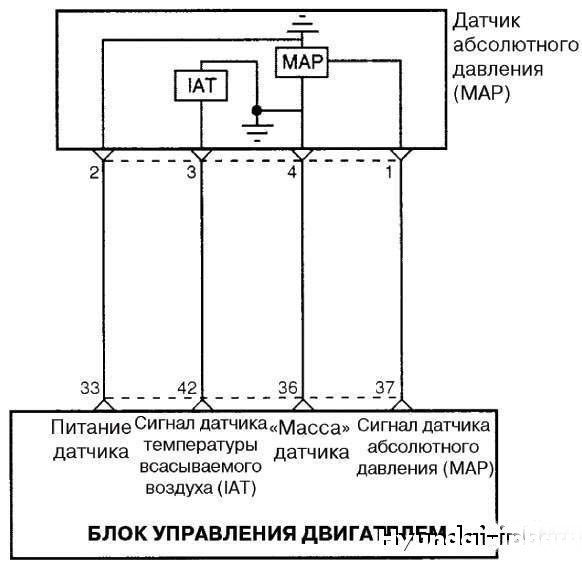

Рисунок
2.216. Схема соединений с ЭБУ датчика
абсолютного давления |
|
|
Проверьте напряжение на выводах «1» и «4» контактного разъема
датчика абсолютного давления (рисунок
2.216). |
Вывод «4» – «масса» датчика абсолютного давления. |
Вывод «1» – выход датчика абсолютного давления. |
Состояние двигателя Сила тока, А |
Зажигание включено.....4–5 |
Холостой ход.................1,14±0,4 |
При отклонении напряжения от нормы замените датчик абсолютного
давления. |
Датчик температуры всасываемого воздуха |
Датчик температуры всасываемого воздуха (IAT), встроенный в
датчик абсолютного давления, является датчиком термисторного
типа, измеряющим температуру воздуха на впуске двигателя. По
информации о температуре воздуха от датчика ЭБУ регулирует
количество впрыскиваемого топлива. |
Контрольная лампа неисправности системы управления двигателем
загорается или на прибор HI-SCAN выводятся диагностические коды
неисправностей в случае, когда температура воздуха на
впуске двигателя ниже –40 или выше +120 °С. |

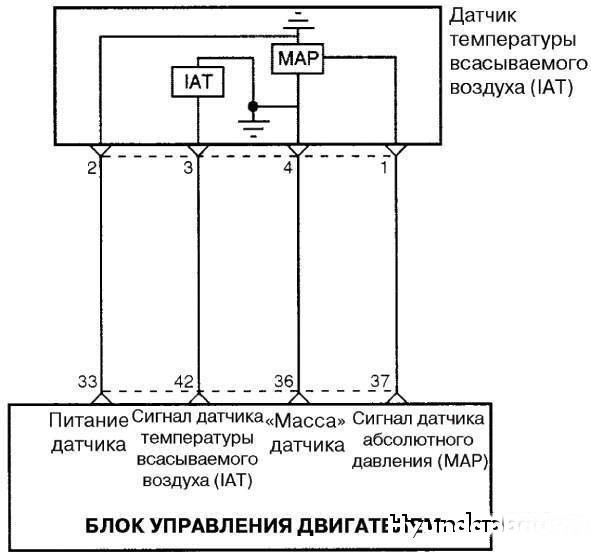

Рисунок
2.217. Схема соединений датчика температуры
всасываемого воздуха с ЭБУ |
|
|
Проверка. Мультиметром
проверьте сопротивление датчика температуры всасываемого
воздуха на выводах «3» и «4» (рисунок
2.217). |
При включенном зажигании: |
Температура воздуха, °С Сопротивление, кОм |
20................2,0–3,0 |
40................0,7–1,6 |
80................0,2–0,4 |
При отклонении сопротивления от нормы замените датчик
температуры всасываемого воздуха. |
