Hyundai Getz.

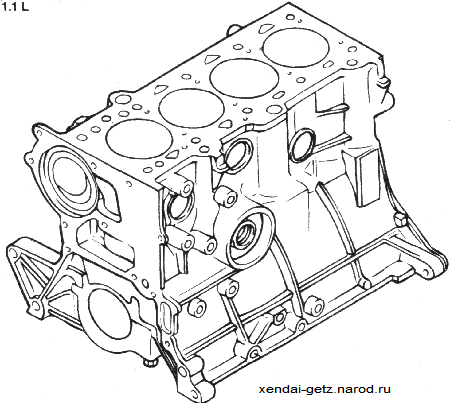

Блок цилиндров двигателя G4EA 1,3 л
Разборка
1. Снимите головку цилиндров, зубчатый ремень, переднюю крышку, маховик,
поршни и коленчатый вал.
Проверка
1. Удалите с блока цилиндров двигателя остатки прокладок, герметика,
грязи, масла, смазочного материала и другие инородные материалы.
Визуально проверьте блок цилиндров на отсутствие ржавчины, коррозии,
трещин или любых других дефектов.

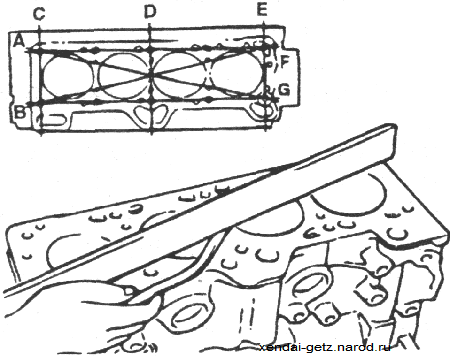

2. Очистите сопрягаемые поверхности головки блока цилиндров и блока
цилиндров от остатков прокладки. Металлической линейкой и щупом в шести
направлениях проверьте плоскостность сопрягаемой поверхности блока
цилиндров.Отклонение от плоскостности: 0,05 мм Максимальное
отклонение от плоскостности: 0,1 мм

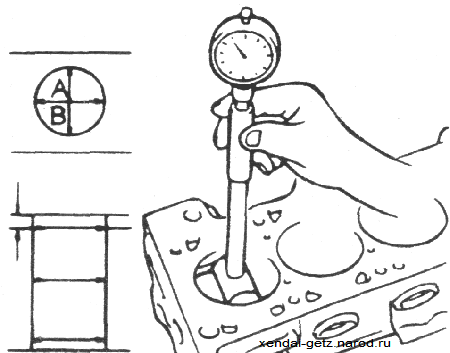

3. Измерьте диаметры цилиндров в диаметрально противоположных
направлениях, в трех плоскостях по высоте цилиндров. Если диаметры
цилиндров превышают допустимые значения, имеют овальность или конусность
или поверхность цилиндров повреждена или имеет выработку, блок цилиндров
необходимо расточить и установить новые поршни и поршневые кольца
ремонтного размера.
Номинальный диаметр цилиндра: -двигатель 1,3 л: 71,5 мм
-двигатель 1,1 л: 67,0мм
Конусность цилиндра: -двигатель 1,3 л: не более 0,02 мм
-двигатель 1,1 л: не более 0,05 мм
4. Если в верхней части цилиндра имеется ступенька, срежьте ее
специальным инструментом.
5. В качестве запасных частей поставляются поршни четырех увеличенных
размеров: 0,25, 0,5, 0,75 и 1,00 мм.
6. При расточке цилиндров до ближайшего увеличенного размера, выдержите
зазор между поршнем и цилиндром и убедитесь, что поршни имеют тот же
увеличенный размер.
Измерьте наружный диаметр каждого поршня род углом 90° к поршневому
пальцу, на расстоянии 47 мм от днища поршня. Зазор
между поршнем и цилиндром: 0,02–0,04 мм
7. При использовании новых деталей допускается максимальный зазор не
более 85 микрон.
