Расположение предохранителей, плавких вставок, реле и их замена - Хендай Солярис

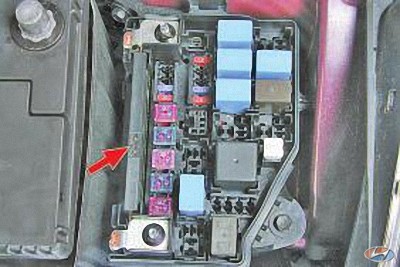

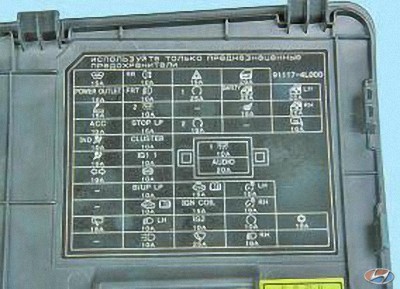

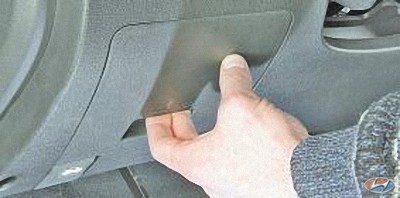

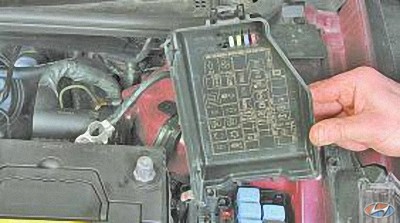

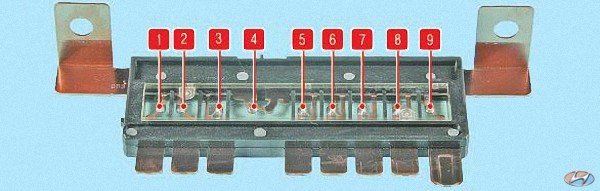

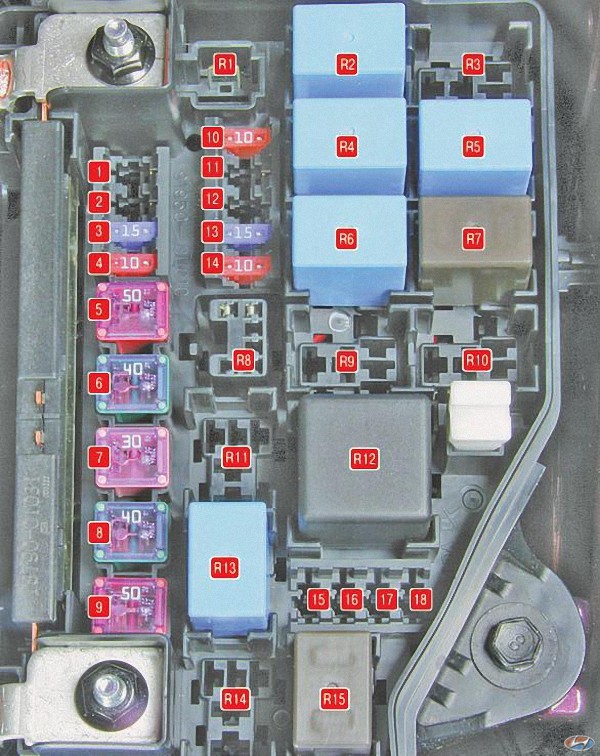

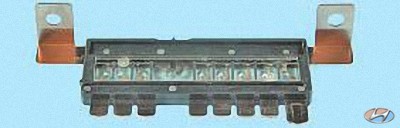

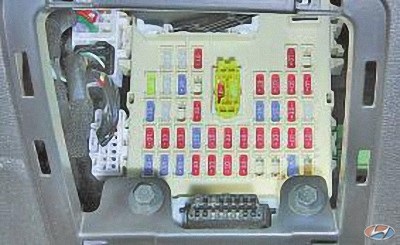

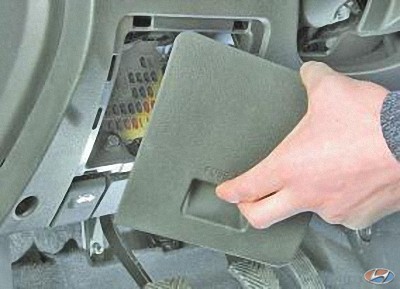

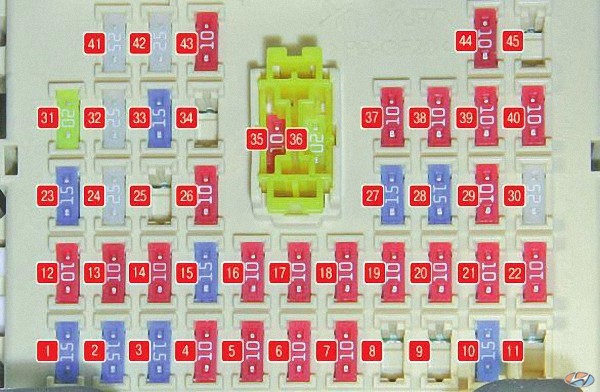

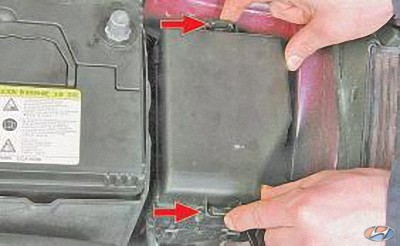

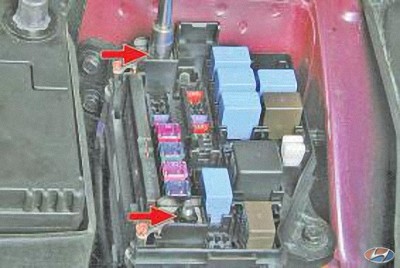

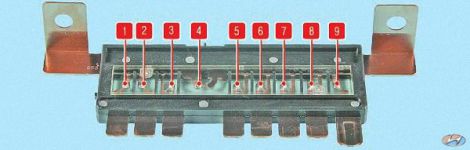

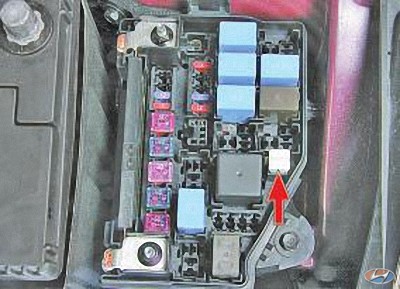

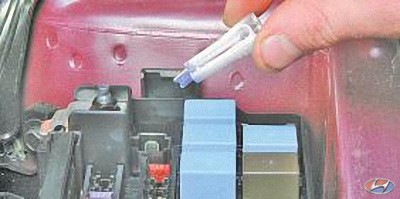

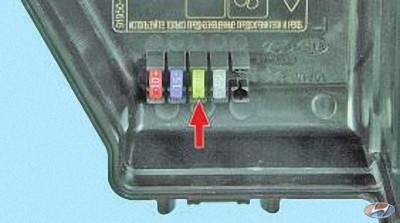

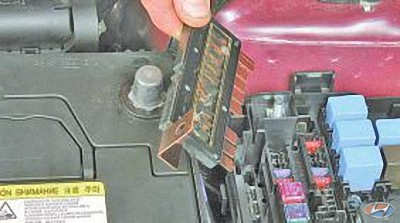

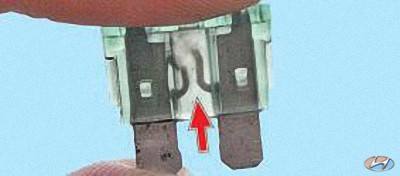

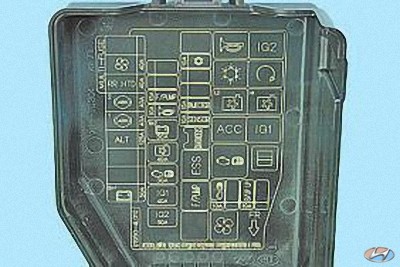

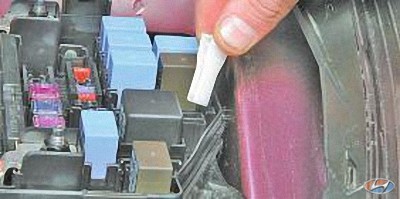

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Рис. 1. Предохранители в монтажном блоке, расположенном в салоне автомобиля Табл. 1. Цепи, защищаемые плавкими предохранителями, установлеными в монтажном блоке в салоне Большинство предохранителей установлено в монтажном блоке в салоне автомобиля (рис. 1). Он расположен в панели приборов под декоративной крышкой. Назначение предохранителей (их номера указаны на блоке и на рисунке) приведено в табл. 1. Рис. 2. Плавкие вставки, предохранители и реле в монтажном блоке, расположенном в моторном отсеке Табл. 2. Назначение предохранителей, реле и плавких вставок в монтажном блоке, расположенном в моторном отсеке Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения (рис. 2, крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать. На боковой стенке монтажного блока установлен главный предохранитель. Рис. 3. Плавкие перемычки в главном предохранителе, расположенном на боковой стенке монтажного блока (показано на главном предохранителе, снятом с монтажного блока) Табл. 3. Назначение плавких перемычек главного предохранителя, расположенного на передней стенке монтажного блока Расположение плавких перемычек в главном предохранителе показано на рис. 3, а назначение – в табл. 3. Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее. 1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов… 2. …снимите крышку с панели приборов. 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару. ПРИМЕЧАНИЕ В специальном гнезде монтажного блока, расположенного в моторном отсеке, закреплен пинцет для извлечения предохранителей. 4. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель. ПРИМЕЧАНИЕ Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены используйте запасной предохранитель того же номинала (и цвета). 5. Установите предохранитель того же номинала, что и снятый. Для доступа к предохранителям, реле и плавким вставкам монтажного блока, расположенного вмоторном отсеке, выполните следующее. 1. Отожмите фиксаторы крышки монтажного блока… 2. …и снимите крышку. ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения предохранителей, реле и плавких вставок… …и установлены запасные предохранители. 3. Для замены предохранителей пользуйтесь специальным пинцетом. 4. Захватите пинцетом предохранитель и извлеките его из контактного разъема. 5. Установите в контактный разъем новый предохранитель того же номинала, что и снятый. 6. При необходимости извлеките реле, покачивая его из стороны в сторону. Установите новое реле. 7. Плавкие вставки заменяйте аналогично замене реле. При необходимости замены главного предохранителя выполните следующие операции. 1. Отверните две гайки и снимите наконечники проводов со шпилек монтажного блока. 2. Подденьте отверткой и извлеките главный предохранитель. 3. Осмотрите главный предохранитель на наличие перегоревших перемычек и оплавлений. 4. Установите главный предохранитель в порядке, обратном снятию.
