Сцепление - Hyundai Solaris
Особенности конструкции сцепления - Hyundai Solaris

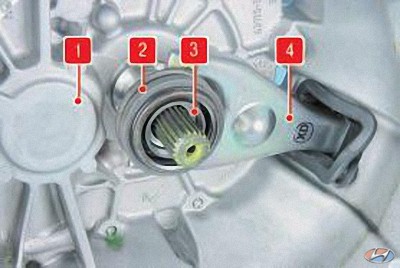

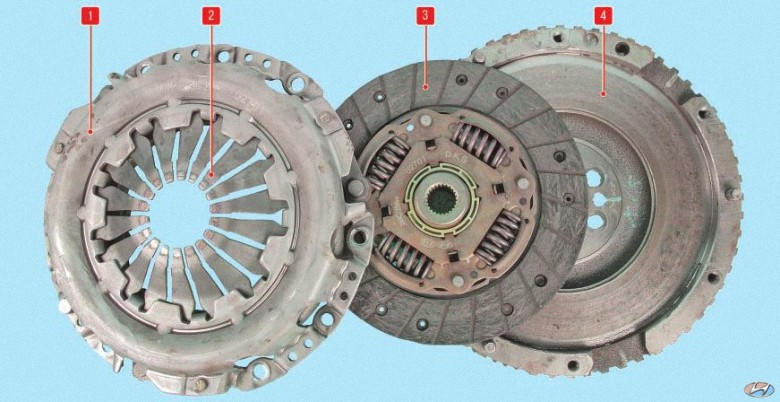

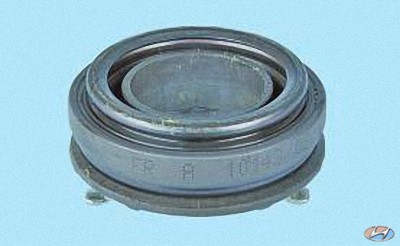

На автомобили Hyundai Solaris, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной. Сцепление расположено между двигателем и коробкой передач и предназначено для разъединения и соединения маховика, расположенного на коленчатом валу двигателя, и первичного вала коробки передач. Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с нажимным диском и диафрагменной пружиной, а также механизма выключения сцепления. Рис. 1. Сцепление: 1 – кожух сцепления с нажимным диском; 2 – диафрагменная пружина; 3 – ведомый диск; 4 – маховик Нажимной диск смонтирован в стальном штампованном кожухе 1 (рис. 1), прикрепленном шестью болтами к маховику 4 двигателя. Ведомый диск 3 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 2 между маховиком и нажимным диском. Подшипник 2 (рис. 2) выключения сцепления установлен на направляющей втулке 3, запрессованной в картер 1 сцепления, и перемещается по втулке вилкой 4, которую в свою очередь приводит в действие рабочий цилиндр гидропривода выключения сцепления. Рис. 2. Картер сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – направляющая втулка подшипника выключения сцепления; 4 – вилка выключения сцепления Гидравлический привод выключения сцепления включает в себя следующее:

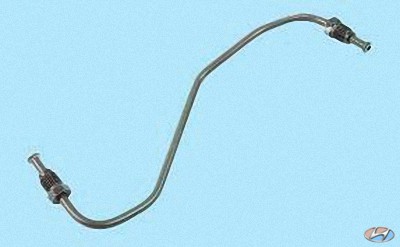

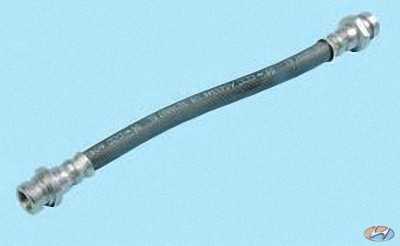

…из трубки… …и промежуточного шланга, соединяющих главный цилиндр с рабочим цилиндром;

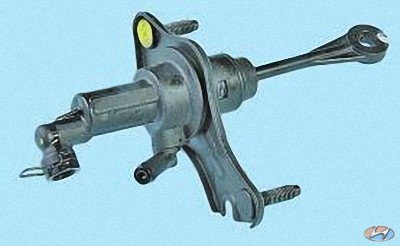

В исходное положение педаль возвращается пружиной. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации. ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, несмотря на то, что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль. Пробуксовку сцепления можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо отремонтировать.
