Снятие и установка топливной рампы двигателя - Hyundai Solaris
Вам потребуются: торцовые головки «на 10», «на 12», отвертка с плоским лезвием.
1. Снизьте давление в системе подачи топлива (см. Снижение давления в системе питания двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

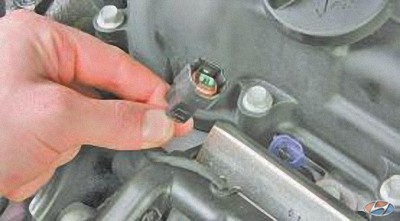

3. Нажмите на пластмассовый фиксатор…

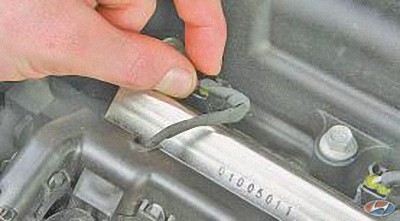

4. …и отсоедините колодку жгута проводов от форсунки. Аналогично отсоедините колодки от остальных форсунок.

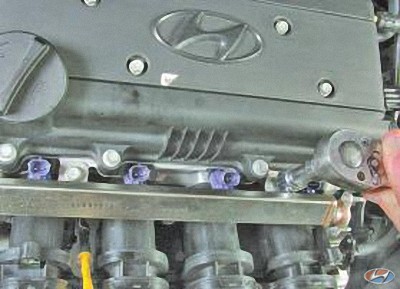

5. Выверните два болта крепления защитного кожуха проводов топливных форсунок…

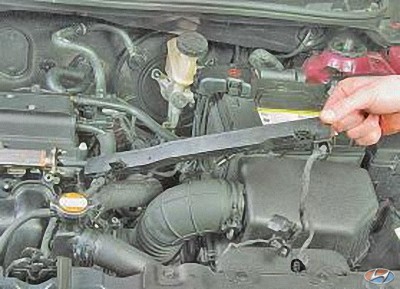

6. …и отведите кожух вместе с проводами в сторону.

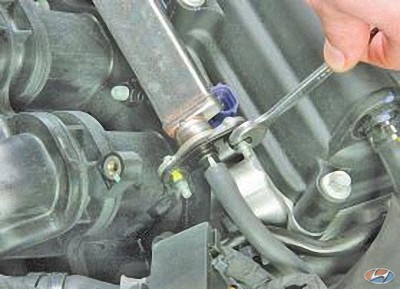

7. Отверните две гайки крепления фланца подводящего трубопровода к фланцу топливной рампы…

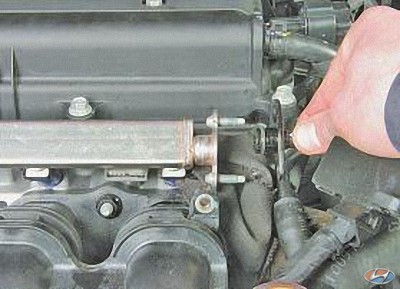

8. …и отсоедините трубопровод от топливной рампы.
ПРИМЕЧАНИЕ
Штуцер трубопровода уплотнен резиновым кольцом, заменяйте кольцо при каждом отсоединении трубопровода

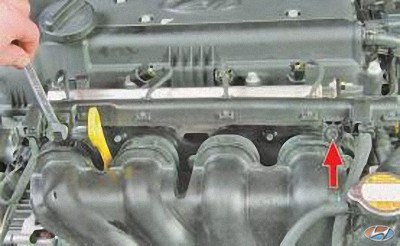

9. Выверните два болта крепления топливной рампы к головке блока цилиндров…

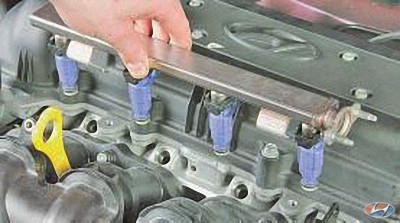

10. …и снимите топливную рампу.
ПРЕДУПРЕЖДЕНИЕ
Если при снятии топливной рампы какая-либо форсунка останется в отверстии головки блока цилиндров, обязательно замените стопорную пластину этой форсунки.
11. Установите топливную рампу в обратном порядке, заменив уплотнительные кольца форсунок.
