Панель приборов - Hyundai Solaris

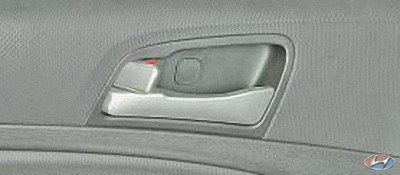

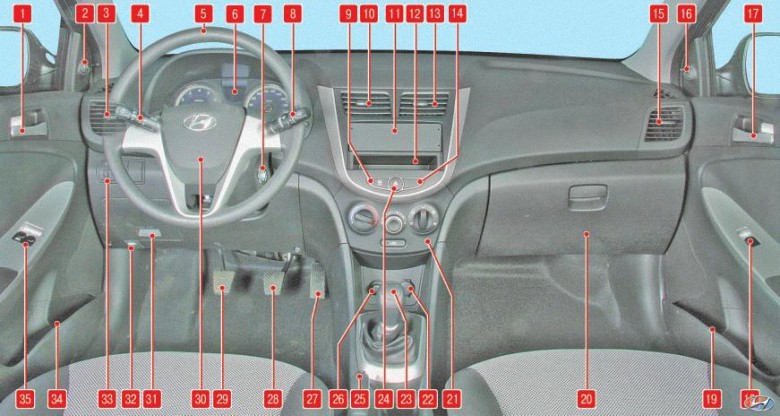

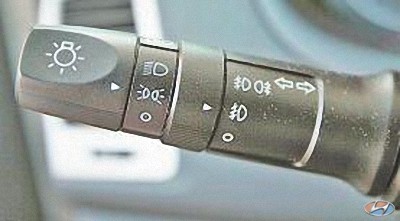

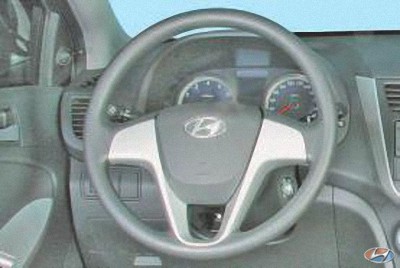

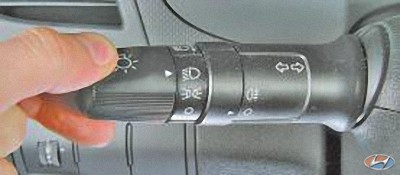

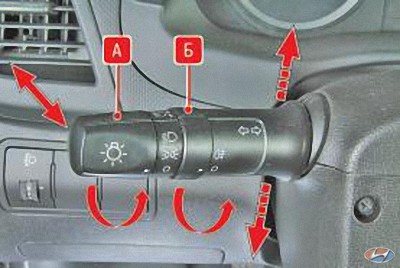

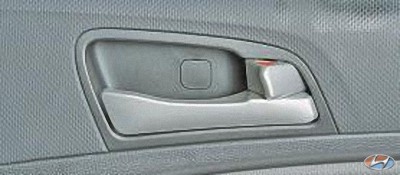

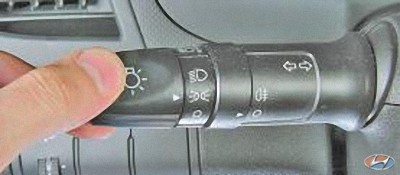

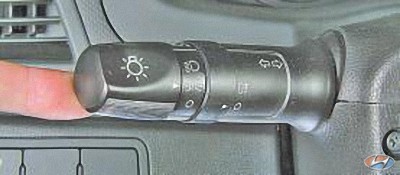

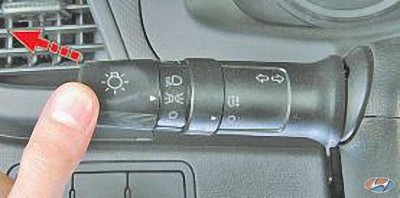

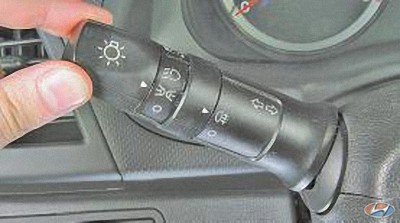

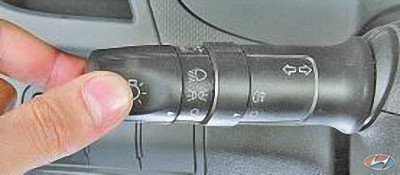

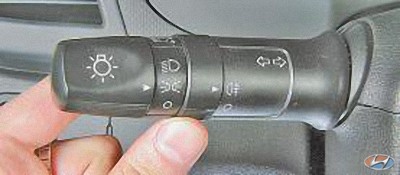

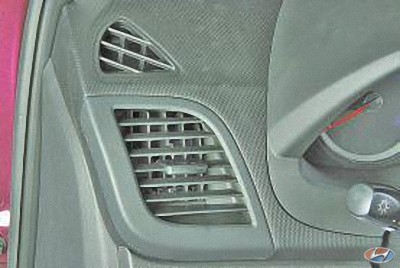

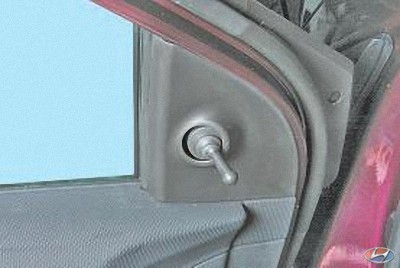

Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения. Рис. 1. Панель приборов и органы управления На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (рис. 1). 1 – внутренняя ручка замка двери водителя позволяет открывать водительскую дверь из салона автомобиля. 2, 16 – рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида). 3, 15 – боковые сопла системы отопления (кондиционирования) и вентиляции салона.Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции, см. Отопление (кондиционирование) и вентиляция салона. 4 – переключатель наружного освещения и указателей поворота (левый подрулевой переключатель) работает в следующих режимах: – режим включения указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор соответственно 8 или 2 (см. рис. 2). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение; Рис. 2. Комбинация приборов – режим переключения ближнего/дальнего света фар. Для того чтобы переключить свет фар с ближнего на дальний… …переместите рычаг по направлению от себя. При этом в комбинации приборов загорится сигнализатор 13 (см. рис. 2); – режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси. В режиме включения света фар переключатель может занимать три положения: OFF – все выключено; – включены габаритные огни в передних и задних фонарях, а также освещение комбинации приборов; – включен ближний или дальний свет фар. Для сигнализации дальним светом фар… …нажмите на рычаг переключателя по направлению к рулевому колесу; – режим включения противотуманных фар и заднего противотуманного фонаря. В комплектациях, не предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать одно из двух положений: 0 – все выключено; – включен задний противотуманный фонарь (только при включенных фарах головного освещения или габаритных огнях), при этом в комбинации приборов загорится сигнализатор 12 (см. рис. 2).
В комплектациях, предусматривающих установку передних противотуманных

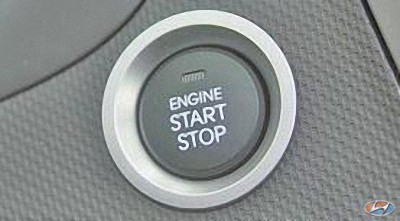

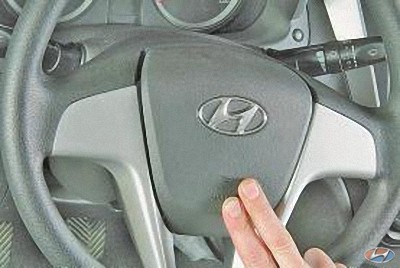

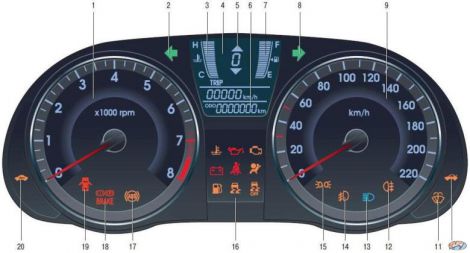

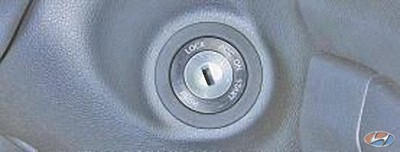

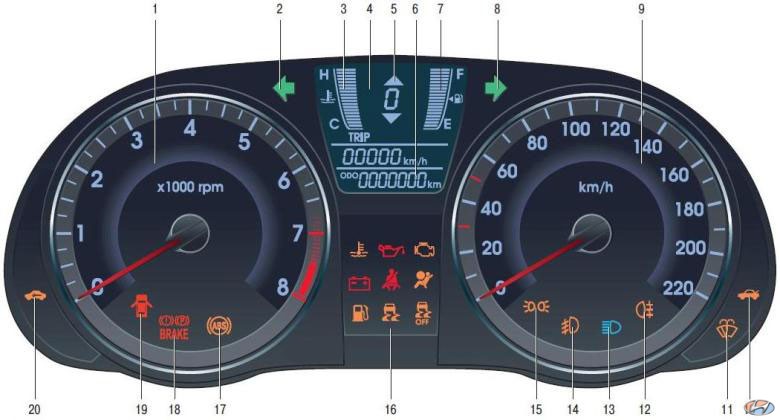

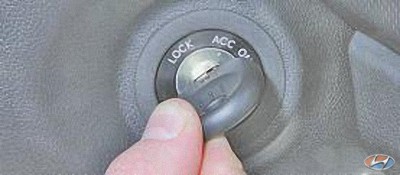

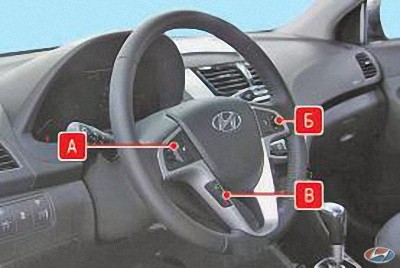

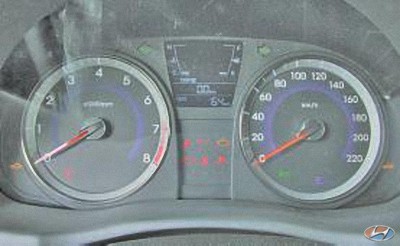

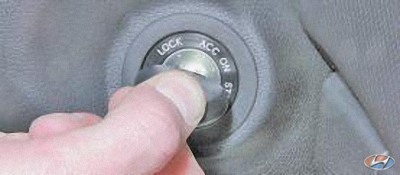

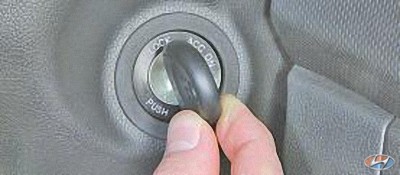

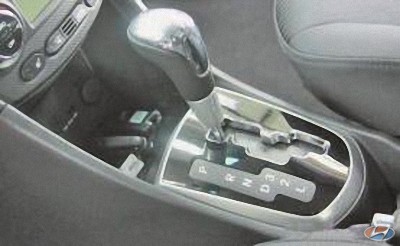

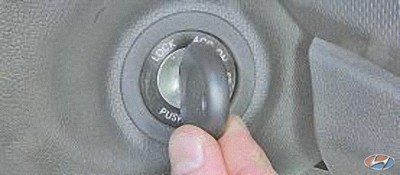

фар, 0 – все выключено; – включен задний противотуманный фонарь, при этом в комбинации приборов загорается сигнализатор 12 (см. рис. 2); – включены противотуманные фары и задний противотуманный фонарь, в комбинации приборов дополнительно загораются сигнализаторы соответственно 14 и 12 (см. рис. 2). ПРИМЕЧАНИЕ Так выглядит переключатель наружного освещения и указателей поворота при установленных противотуманных фарах. 5 – рулевое колесо. В зависимости от комплектации автомобиля может быть установлено рулевое колесо с клавишами Аи Б управления аудиосистемой и клавишами В управления телефоном с функцией Bluetooth. 6 – комбинация приборов (см. Комбинация приборов). 7 – выключатель (замок) зажигания… …или кнопка пуска и остановки двигателя (в зависимости от комплектации). Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке (кнопка пуска) может занимать одно из четырех положений: – LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство. Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «ACC» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Затем извлеките ключ из замка. Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOCK» (блокировка). Извлеките ключ из замка зажигания. Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства вставьте ключ в замок зажигания (нажмите кнопку пуска и остановки двигателя) и, слегка поворачивая рулевое колесо вправо-влево, разблокируйте его; – ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, аудиосистемы, прикуривателя и пр. Для включения режима «ACC» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, не выжимая педаль сцепления для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится оранжевый сигнализатор на кнопке пуска). Если кнопка пуска и остановки двигателя остается в режиме «ACC» более одного часа, данный режим автоматически отключается, чтобы предотвратить разрядку аккумуляторной батареи; – ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи. Для включения режима «ON» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска два раза, не выжимая педаль сцепления, для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится синий сигнализатор на кнопке пуска); – START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON». Для пуска двигателя на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, предварительно выжав педаль сцепления, для автомобилей с механической коробкой передач; для автомобилей с автоматической коробкой передач – предварительно выжав педаль тормоза и установив селектор коробки передач в положение «P» или «N» (сигнализатор не горит). 8 – рычаг переключателя очистителя и омывателя ветрового стекла (правый подрулевой переключатель) включает электрические цепи при включенном зажигании. Рычаг перемещают вверх или вниз для установки в следующие положения (рис. 3): Рис. 3. Рычаг переключателя очистителя и омывателя ветрового стекла

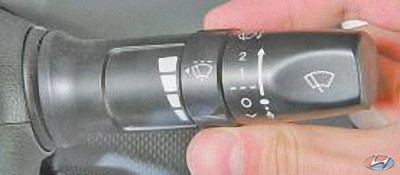

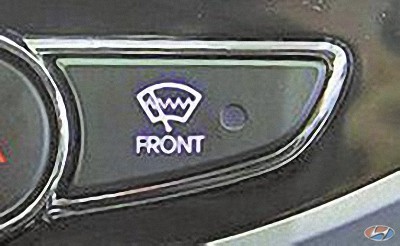

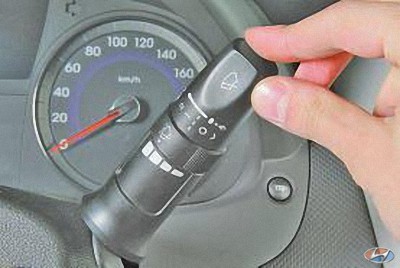

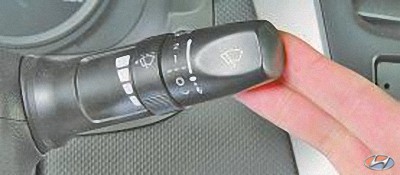

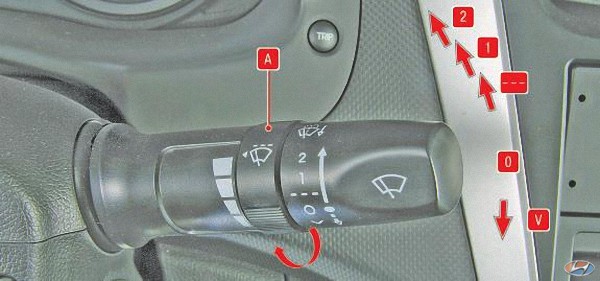

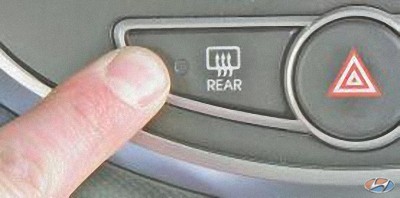

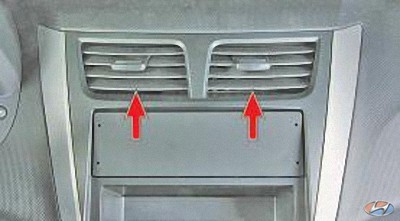

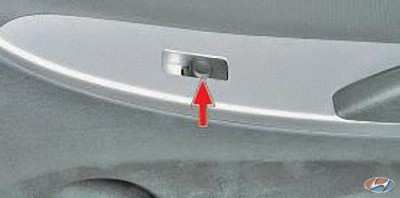

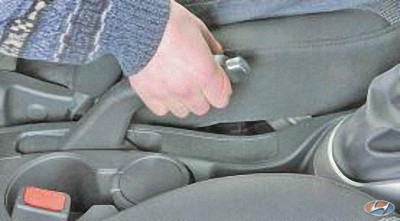

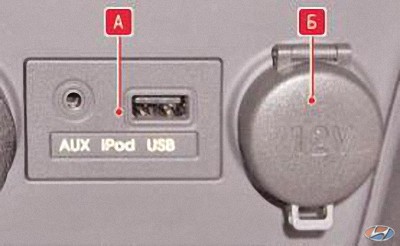

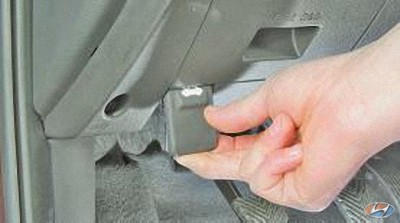

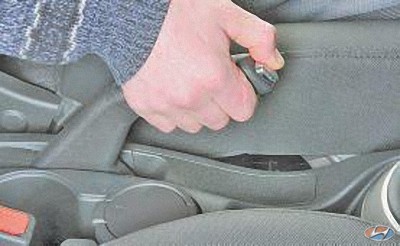

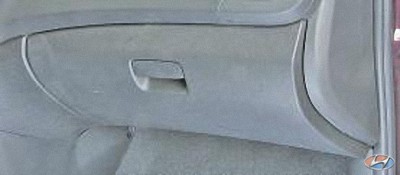

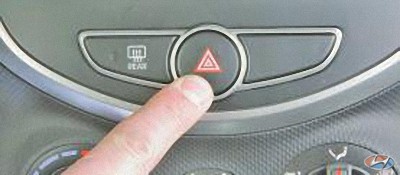

Интервал работы прерывистого режима регулируется поворотным кольцом А переключателя… …крайнее верхнее положение – наибольший интервал, крайнее нижнее положение – наименьший интервал. Для включения омывателя ветрового стекла нажмите на рычаг переключателя очистителя и омывателя по направлению к рулевому колесу. 9 – выключатель обогрева заднего стекла. 10, 13 – центральные сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции, см. Отопление (кондиционирование) и вентиляция салона. 11 – место под установку головного устройства аудиосистемы. 12 – ниша для мелких предметов. 14 – выключатель обогрева зоны покоя очистителей ветрового стекла (в зависимости от комплектации автомобиля). 17 – внутренняя ручка замка передней пассажирской двери позволяет открывать эту дверь из салона автомобиля. 18 – клавиша управления стеклоподъемником с электроприводом передней пассажирской двери. 19 – вещевой отсек, расположенный в передней пассажирской двери (см. Вещевые ящики салона). 20 – вещевой ящик, расположенный в панели приборов со стороны переднего пассажира, предназначен для хранения небольших предметов, книг и пр. (см. Вещевые ящики салона). 21 – блок управления системой отопления (кондиционирования) и вентиляции салона, см.Отопление (кондиционирование) и вентиляция салона. 22 – розетка (Б) для подключения дополнительного электрооборудования (12 В). В зависимости от комплектации может быть установлен блок А для подключения мультимедийных устройств. 23 – рычаг управления механической коробкой передач… …или рычаг селектора автоматической коробки передач (см. Управление коробкой передач). 24 – выключатель аварийной сигнализации. 25 – рычаг стояночного тормоза. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх – в комбинации приборов загорится красным светом сигнализатор 18 (см. рис. 2). Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз – сигнализатор должен погаснуть. 26 – прикуриватель. 27 – педаль акселератора (привода дроссельной заслонки). 28 – педаль тормоза. 29 – педаль сцепления. На автомобилях с автоматической коробкой передач эта педаль отсутствует. 30 – клавиша звукового сигнала. Для подачи звукового сигнала нажмите на клавишу. 31 – крышка монтажного блока, расположенного в салоне автомобиля. 32 – рукоятка привода замка капота (см. Капот). 33 – блок управления электрокорректором света фар, яркости подсветки комбинации приборов и клавиша отключения системы курсовой устойчивости ESP (в зависимости от комплектации). Вращением рукоятки регулятора А электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

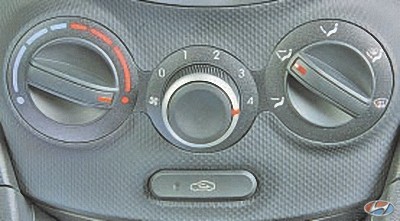

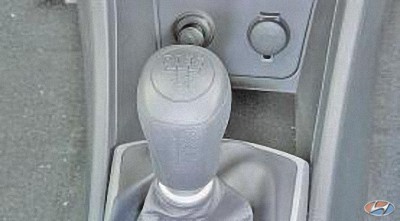

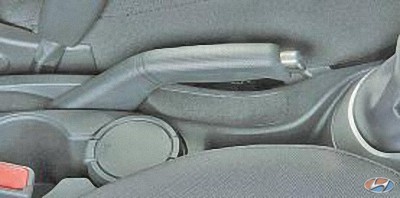

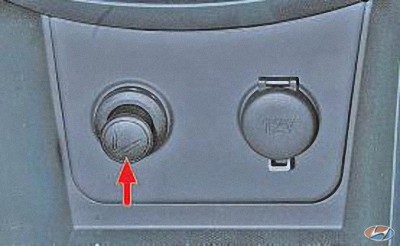

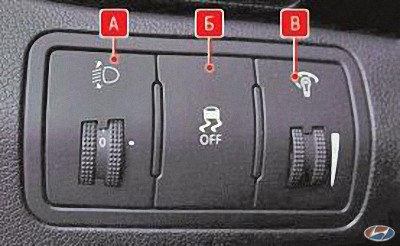

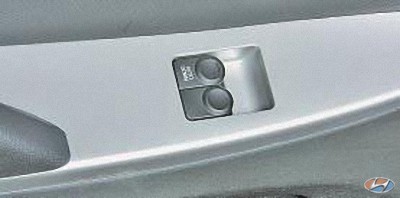

Чтобы отключить работу системы ESP, нажмите клавишу Б (загорится сигнализатор в комбинации приборов). После перезапуска двигателя система автоматически включится. Поворотом регулятора В плавно изменяют яркость подсветки комбинации приборов. В крайнем верхнем положении ползунка яркость максимальная, а в крайнем нижнем – подсветка выключена. 34 – вещевой отсек, расположенный в двери водителя (см. Вещевые ящики салона). 35 – блок управления передними стеклоподъемниками. В зависимости от комплектации блок может быть совмещен с блоком управления зеркалами заднего вида и блокировкой замков дверей (см.Двери).
