✽ К СВЕДЕНИЮ

Х а р а к т е р и с т и к и
высокоинтенсивных разрядных
ламп (ВИР-ламп) намного
превышают галогеновые.
По оценкам производителя ресурс
ВИР-ламп не менее чем в два раза
выше такового у галогеновых
ламп, в зависимости от частоты
использования. Однако вероятно,
что рано или поздно потребуется
их замена.
Более частое, чем обычно,
включение и выключение фар
сокращает срок службы ВИР-
ламп. Причины выхода из строя
ВИР-ламп и галогенных ламп
накаливания различаются. Если
фара гаснет после определенного
времени работы, но немедленно
загорается при выключении-
включении переключателя фар,
вероятно, что ВИР-лампа
неисправна и требует замены.
Компоненты системы с ВИР-
лампами намного сложнее
традиционных галогенных ламп,
поэтому их замена обойдется
дороже.

✽ К СВЕДЕНИЮ

Если после установки передней
блок-фары требуется ее
регулировка, рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.

Лампа переднего сигнала
поворота/стационарная лампа
освещения на поворотах

1. Выключите двигатель.
2. Откройте капот.

ODH073066L

ODH073065L

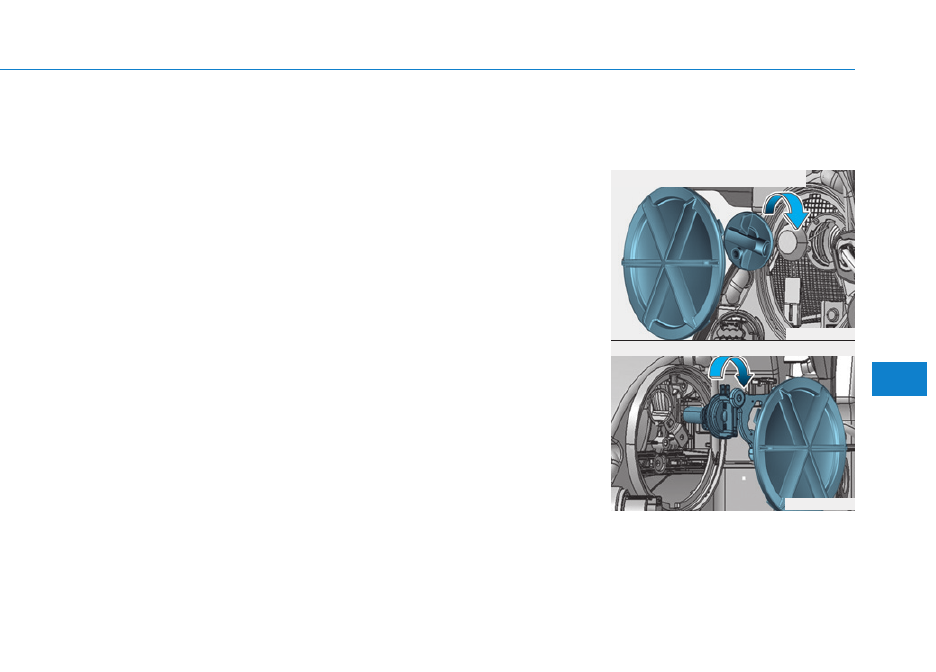

■ Лампа переднего сигнала поворота

■ Стационарная лампа освещения на поворотах

7-98

Техническое обслуживание

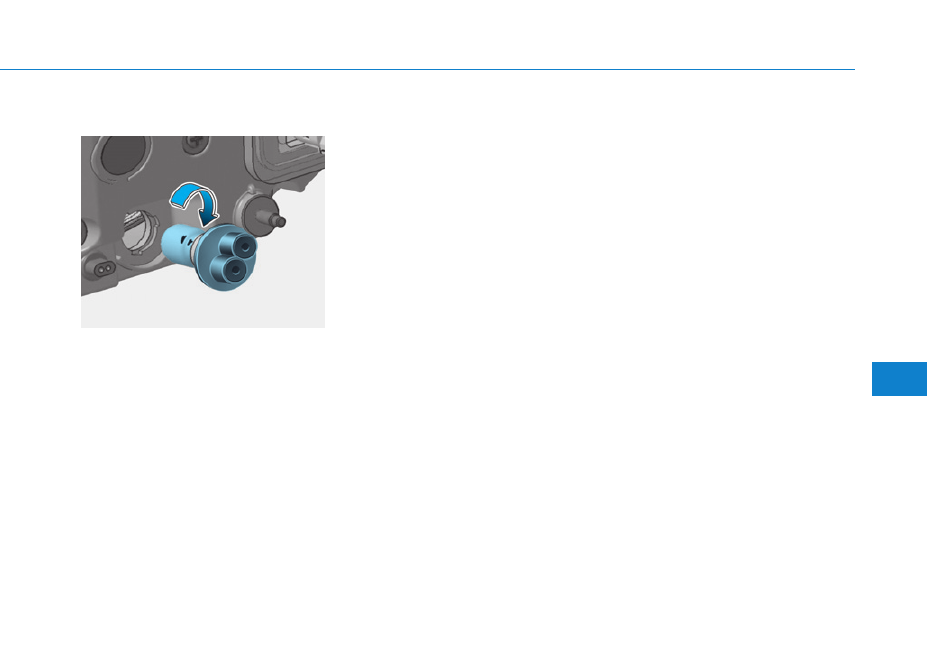

3.

Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.

4. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

7. Вдавите патрон в блок-фару и

поверните его по часовой
стрелке.

Электрическая лампа
переднего габаритного огня
и противотуманной фары
(ЖКИ-типа)
Если лампа не работает,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки системы.

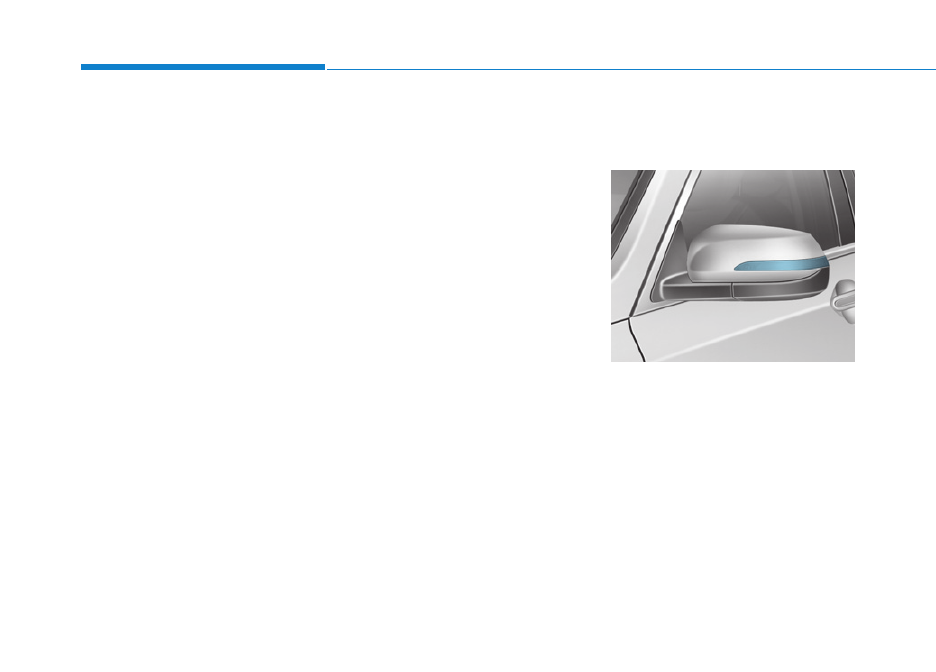

Замена лампы бокового
повторителя указателя
поворота

Если лампа не загорается,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки системы.

ODH073040

7-99

Т

е

хническ

ое об

слу

ж

ив
ание

7

Регулировка фар и
противотуманных фар - для
Европы

Регулирование фар

1. Установите

надлежащее

давление в шинах и уберите
нагрузку из автомобиля, за
исключением водителя, запасного
колеса и инструментов.

2. Автомобиль

необходимо

расположить на ровной
площадке.

3.

Начертите на экране
вертикальные и горизонтальные
линии (проходящие через
центры соответствующих фар).

4.

Убедившись в исправном
состоянии фар и достаточном
заряде АКБ, отрегулируйте
фары так, чтобы область с
максимальной яркостью
находилась в месте с
вертикальными линиями.

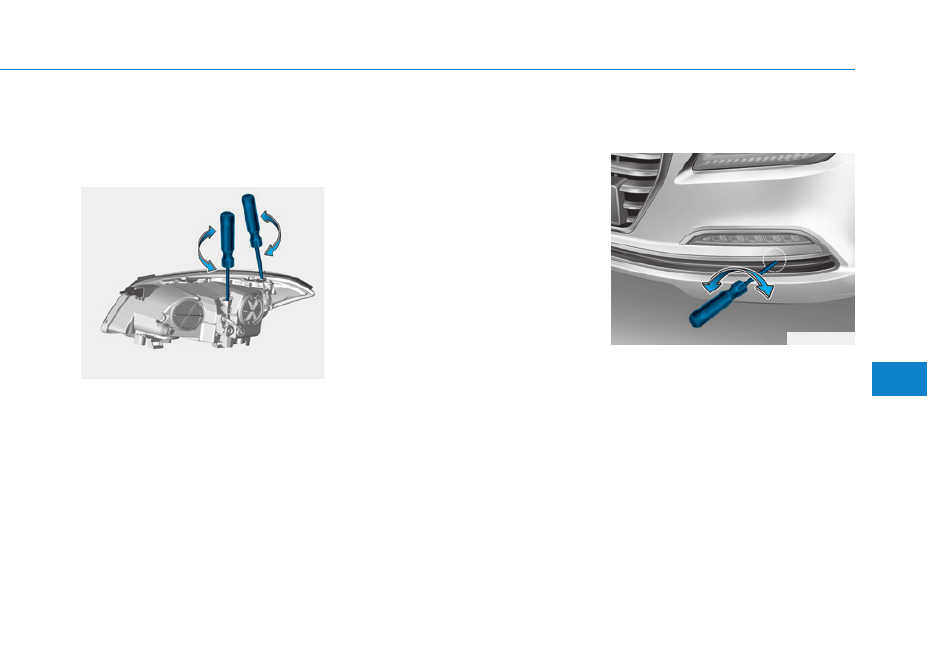

5. Чтобы изменить направление

фары ближнего света влево или
вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары ближнего света вверх или
вниз, вращайте в
соответствующую сторону винт.

Чтобы изменить направление
фары дальнего света вверх или
вниз, вращайте в
соответствующую сторону винт.

Регулировка передней
противотуманной фары

Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Регулирование передних
противотуманных фар должно
производиться при нормальном
состоянии фар и достаточном
заряде аккумуляторной
батареи.Чтобы изменить
направление передней
противотуманной фары вверх или
вниз, вращайте в соответствующую
сторону винт.

ODH073060L

ODH073059L

7-100

Техническое обслуживание

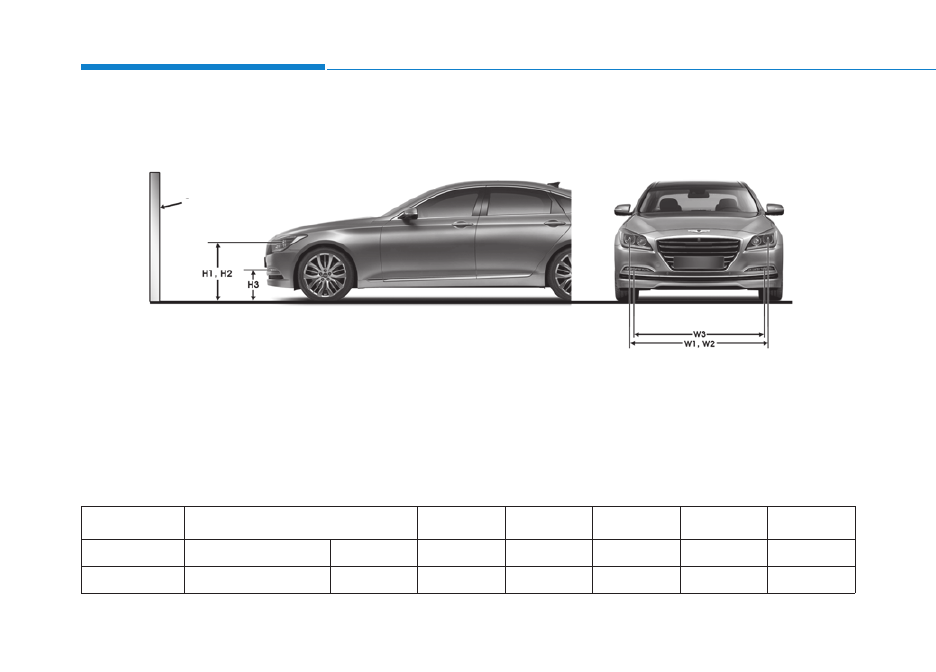

Контрольная точка

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

Единица измерения: мм (дюймы)

ODH073058L

Состояние

автомобиля

H1

H2

H3

W1

W2

W3

Без водителя

ДВОЙНАЯ РАБОТА HID

702 (27,63)

702 (27,63)

390 (15,35)

1474 (58,03)

1474 (58,03)

1314( 51,73)

С водителем

ДВОЙНАЯ РАБОТА HID

697 (27,44)

697 (27,44)

385 (15,15)

1474 (58,03)

1474 (58,03)

1314 (51,73)

Экран

7-101

Т

е

хническ

ое об

слу

ж

ив
ание

7

OMD051054L

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

Фара ближнего света (Ближний свет левой фары)

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

H1

(дальний св

ет

)

Граничная линия

■ На основании 10-метрового экрана

7-102

Техническое обслуживание

OMD051055L

Фара ближнего света (Ближний свет правой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

W1 (ближний свет)

Земля

H1

(дальний св

ет

)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Граничная линия

■ На основании 10-метрового экрана

7-103

Т

е

хническ

ое об

слу

ж

ив
ание

7

Передняя противотуманная фара

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

OMD051056L/Q

W3 (Противотуманная фара)

Земля

H3

(Про

тив

от

уманная )фара

Вертикальная линия центра лампы
левой противотуманной фары

Горизонтальная линия центра
ламп противотуманных фар

Граничная линия

Верхний держатель

Ось автомобиля

180

Вертикальная линия центра лампы
правой противотуманной фары

■ На основании 10-метрового экрана

7-104

Техническое обслуживание

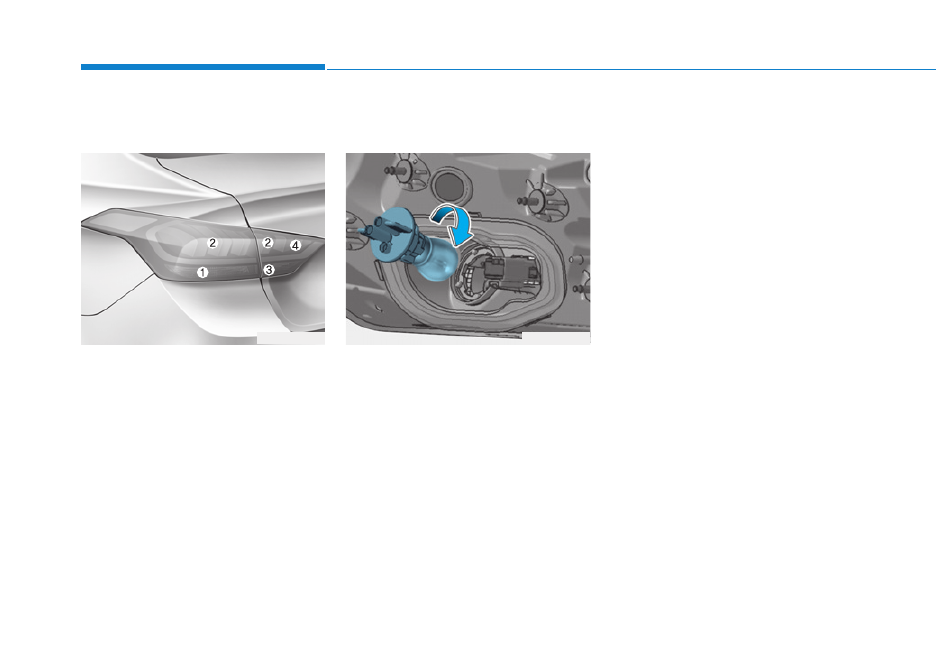

Замена лампы заднего
комбинированного фонаря

(1) Задний указатель поворота
(2) Стоп-сигнал /

габаритный фонарь

(3) Фонарь света заднего хода
(4) Задний

противотуманный

фонарь (при наличии)

Лампа заднего указателя
поворота

1. Откройте крышку багажника.
2. Откройте сервисную крышку.
3.

Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.

4. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.

7. Установите сервисную крышку,

вставив ее в соответствующее
отверстие.

ODH073041

ODH073067L

7-105

Т

е

хническ

ое об

слу

ж

ив
ание

7

Фонари заднего хода

1. Откройте багажник.
2. Выверните  крепежный  винт

крышки багажника и снимите
крышку.

3.

Извлеките патрон из блок-
фары, провернув его по часовой
стрелке до совмещения
выступов на патроне с
прорезями блок-фары.

4. Вытащите прямым движением

лампу из патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.

7. Установите на место крышку

багажника, отжав винт.

Задний противотуманный
фонарь, стоп-сигнал и
габаритные огни
Если лампа не работает,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.

ODH073068L

7-106

Техническое обслуживание

Замена дополнительного
сигнала торможения

Если не загорается лампа
дополнительного сигнала
торможения, рекомендуется
обратиться к официальному
дилеру HYUNDAI.

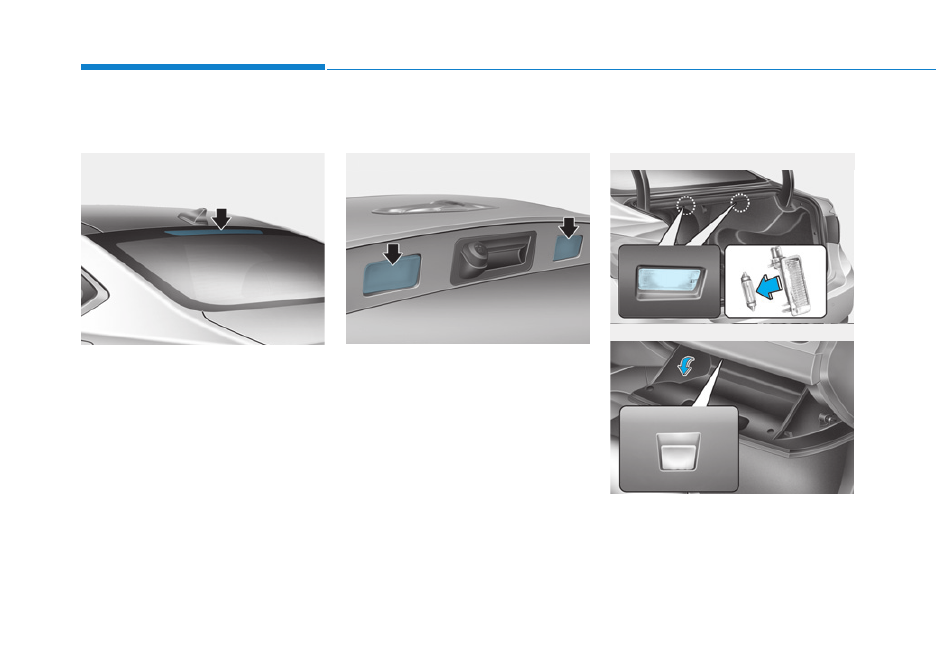

Замена лампы освещения
номерного знака

Если не работает фонарь
освещения номерного знака,
рекомендуется обратиться в
авторизованному дилеру
HYUNDAI.

Замена лампы плафона
освещения салона

Если не работает плафон
внутреннего освещения,
рекомендуется обратиться в
авторизованному дилеру
HYUNDAI.

■ Лампа багажного отсека

■ Лампа вещевого ящика

ODH073044/ODH073045

ODH073042

ODH073043

7-107

Т

е

хническ

ое об

слу

ж

ив
ание

7

УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ

Внешний уход

Общие меры
предосторожности при
осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей
очень важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все
предостерегающие указания в
табличках.

Уход за лакокрасочным
покрытием автомобиля

Мойка автомобиля

Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц
тщательно мойте автомобиль
слегка теплой или холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений.
Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и
аналогичные загрязнения, если их
не убирать своевременно, могут
повредить лакокрасочное
покрытие вашего автомобиля.

Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для
более эффективного мытья может
использоваться нещелочное
мыло, безопасное для
окрашенных поверхностей.
После мойки тщательно
ополосните автомобиль слегка
теплой или холодной водой. Не
допускайте высыхания мыльного
раствора на лакокрасочном
покрытии автомобиля.

7-108

Техническое обслуживание

Намокшие элементы
тормозной системы

После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы
не попала вода. Если
эффективность работы
тормозов понизилась,
высушите их, продолжая
движение на малой скорости
и слегка нажимая на педаль
тормоза.

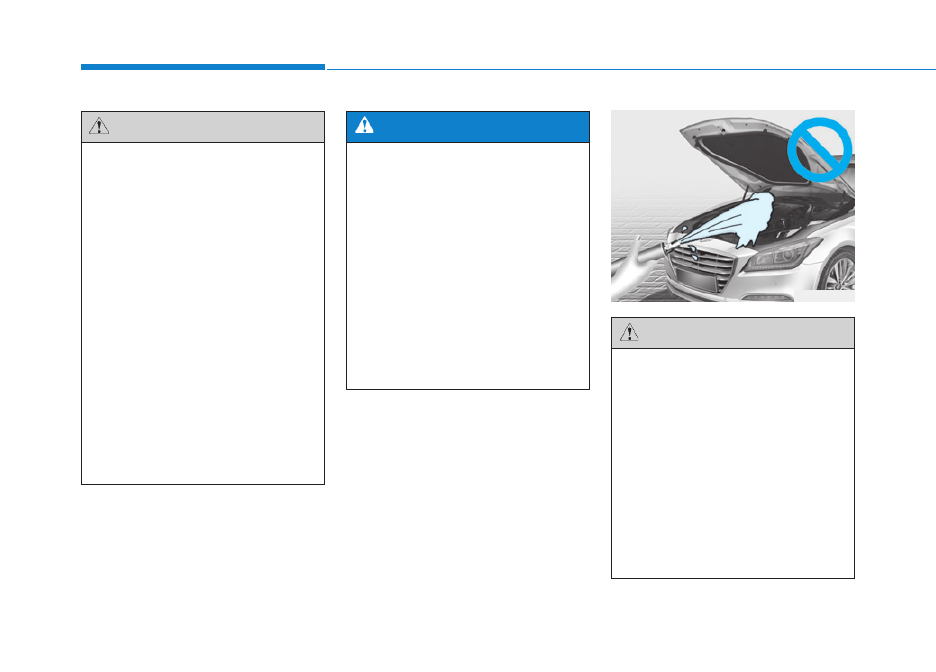

ОСТОРОЖНО

Мойка отсека двигателя
водой, в т. ч. водой под
напором, может привести к
отказу электрических цепей,
расположенных в отсеке
двигателя.

Ни при каких обстоятельствах
не допускайте попадания
воды или других жидкостей на
электричecкиe/электронные
элементы внутри автомобиля,
поскольку это может привести
к их повреждению.

ВНИМАНИЕ

Не используйте
сильнодействующее мыло,
химические моющие
средства или горячую воду.
Также не следует мыть
автомобиль в условиях
прямого солнечного света
или в случае, если кузов
автомобиля сильно нагрет.

Не мойте боковое окно под
сильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.

Во избежание повреждения
пластиковых деталей и ламп
не используйте для очистки
химические растворители
или агрессивные моющие
средства.

ВНИМАНИЕ

ODH073048

7-109

Т

е

хническ

ое об

слу

ж

ив
ание

7

Полировка воском

Наносить воск следует после того,
как вода прекратила собираться в
капли на окрашенной поверхности
автомобиля.
Перед полировкой воском
автомобиль следует обязательно
вымыть и высушить. Для полировки
автомобиля используйте
высококачественный жидкий воск
или восковую пасту и следуйте
указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
предохранить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный
воск. Обязательно возобновите
покрытие этих участков воском,
даже если в данный момент
времени не требуется обработка
воском остальной поверхности
автомобиля.

Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины
от попадания камней на
окрашенной поверхности должны
своевременно устраняться.
Открытый металл быстро ржавеет,
что, в итоге, может привести к
значительным затратам на ремонт.

✽ К СВЕДЕНИЮ

Если ваш автомобиль поврежден
или требует любого ремонта или
замены каких-либо
металлических деталей, убедитесь,
что в автомастерской проводят
антикоррозионную обработку
заменяемых и ремонтируемых
деталей.

При попытке стереть пыль
или грязь с поверхности
кузова при помощи куска
сухой ткани на
лакокрасочном покрытии
останутся царапины.

Не используйте стальные
мочалки, абразивные
мочалки или сильные
растворители, содержащие
щелочные или каустические
компоненты, для очистки
хромированных или
а н о д и р о в а н н ы х
алюминиевых деталей. Это
может привести к
п о в р е ж д е н и ю ,
обесцвечиванию или
нарушению лакокрасочного
покрытия.

ВНИМАНИЕ

7-110

Техническое обслуживание

Уход за полированными
металлическими элементами
• Для удаления дорожного

гудрона и следов от насекомых
пользуйтесь специально
предназначенным для этого
средством. Не следует
использовать для этого скребок
или другой острый предмет.

• Для защиты полированных

поверхностей металлических
деталей от коррозии, нанесите
защитное восковое покрытие
или предохранительное
средство, содержащее хром, и
натрите для большего блеска.

• В зимний период или в

прибрежных районах покрывайте
полированные металлические
детали более толстым слоем
воска или защитного средства.
При необходимости покройте эти
детали техническим вазелином,
не вызывающим коррозии, или
другим защитным составом.

Уход за нижней частью
кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться
под днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной
системы, даже если они были
обработаны средством для защиты
от коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля
и ниши колес не реже одного раза
в месяц, а также после езды по
бездорожью и по окончании
зимнего сезона. Уделяйте особое
внимание этой части автомобиля,
поскольку на ней сложно увидеть
всю скопившуюся пыль и грязь.
Простое смачивание въевшейся
грязи без ее удаления принесет
больше вреда, чем пользы.

Необходимо следить за тем,
чтобы дренажные отверстия,
имеющиеся в нижней части
дверей, на панелях элементов
подвески и деталях рамы, не
забивались грязью; вода,
оставшаяся в этих зонах, может
стать причиной коррозии.

После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы
не попала вода. Если
эффективность работы
тормозов понизилась,
высушите их, продолжая
движение на малой скорости
и слегка нажимая на педаль
тормоза.

ОСТОРОЖНО

7-111

Т

е

хническ

ое об

слу

ж

ив
ание

7

Обслуживание алюминиевых
колес
Алюминиевые колеса имеют
прозрачное защитное покрытие.
• Запрещается применять на

алюминиевых колесах
абразивные очистители,
полирующие составы,
растворители или
металлические щетки. Они могут
поцарапать или повредить
покрытие.

• Чистить колеса следует после их

остывания.

• Используйте для этого только

мягкое мыло или нейтральное
моющее средство, тщательно
смывая их водой по окончании
чистки.
Чистите колеса после езды по
дорогам, посыпанным солью.
Это помогает предотвратить
коррозию.

• Не мойте колеса с

и с п о л ь з о в а н и е м
высокооборотных щеток для
мойки автомобилей.

• Запрещается использовать

щелочные и кислотные
очищающие средства. Они могут
повредить алюминиевые колеса
с прозрачным защитным
покрытием или привести к их
коррозии.

Защита от коррозии

Защита автомобиля от коррозии

Используя для защиты от
коррозии самые современные
технологии проектирования и
производства, мы производим
автомобили самого высокого
качества. Однако это только часть
работы. Для обеспечения
долгосрочной защиты от коррозии,
требуется помощь и содействие со
стороны владельца.

Основные причины появления
коррозии

Основными причинами появления
коррозии автомобиля являются:
• Дорожная соль, грязь и влага,

которые накапливаются под
днищем автомобиля.

• Сколы краски или защитных

покрытий камнями, гравием, а
также незначительные сколы и
вмятины, оставляющие
незащищённый металл открытым
для воздействия коррозии.

7-112

Техническое обслуживание

Зоны активной коррозии

Если автомобиль эксплуатируется
в тех местах, где он постоянно
подвергается воздействию
материалов, вызывающих
коррозию, защита от неё является
особенно важной. Некоторыми
причинами усиления коррозии
являются дорожная соль,
химические препараты,
применяемые на дорогах, морской
воздух и промышленное
загрязнение.

Влага - источник коррозии

Влага создает те условия, в
которых возникновение коррозии
наиболее вероятно. Например,
коррозионные процессы
ускоряются при высокой влажности,
особенно когда температура
окружающего воздуха находится
немного выше ноля. При таких
условиях испаряющаяся слишком
медленно влага поддерживает
постоянный контакт материала,
вызывающего коррозию, с
поверхностью автомобиля.
Особенно активным источником
коррозии является грязь, потому
что она медленно высыхает и
задерживает влагу на поверхности
автомобиля. Даже если грязь
кажется сухой, она все еще может
содержать влагу и способствовать
коррозионным процессам.

Высокие температуры тоже могут
способствовать появлению
коррозии плохо вентилируемых
частей автомобиля, на которых
может оседать влага. По всем
этим причинам, особенно важно
содержать ваш автомобиль в
чистоте, регулярно удалять с него
грязь и накопления других
материалов. Это относится не
только к видимым участкам, но и к
днищу автомобиля.

Предупреждение коррозии

Вы можете помочь предотвратить
появление коррозии следующими
действиями:















содержание   ..  35  36  37  38   ..
