На работу системы LKAS
может влиять целый ряд
факторов (включая
экологические условия).
Водитель должен постоянно
следить за дорогой и
удерживать транспортное
средство в пределах
полосы движения.

При работающей системе
LKAS всегда держите руки на
рулевом колесе. Если после
предупреждения "Keep
hands on steering wheel"
(держите руки на руле). Ваши
руки не находятся на
рулевом колесе, система
автоматически выключается.

Всегда будьте осторожны
при использовании системы.

(Продолжение)

LKAS предохраняет
водителя от неумышленного
движения за пределы
полосы движения,
содействуя водителю в
рулевом управлении.
Однако, водитель не должен
полагаться исключительно
на систему, но всегда
должен обращать внимание
на рулевое колесо, чтобы
оставаться в полосе
движения.

Всегда следите за
дорожными условиями и
окружающей обстановкой и
будьте осторожны, когда
система отменена, не
работает или неисправна.

Не размещайте
принадлежности, стикеры и
не тонируйте ветровое стекло
около зеркала заднего вида.

(Продолжение)

(Продолжение)

Системой производится
обнаружение линий разметки
и управление рулевым
колесом с помощью камеры,
поэтому, если линии
разметки трудноразличимы,
работа системы может быть
нарушена. См. "Вниманию
водителя".

Недопустимо производить
демонтаж деталей системы
LKAS, если это может стать
причиной их повреждения.

Не помещайте на приборную
панель предметы,
отражающие свет, например,
зеркала, белую бумагу и др.
Возможно неправильное
срабатывание системы, если
отражается солнечный свет.

(Продолжение)

5-95

У

п

рав

ление ав

то

мобилем

5

Работа LKAS

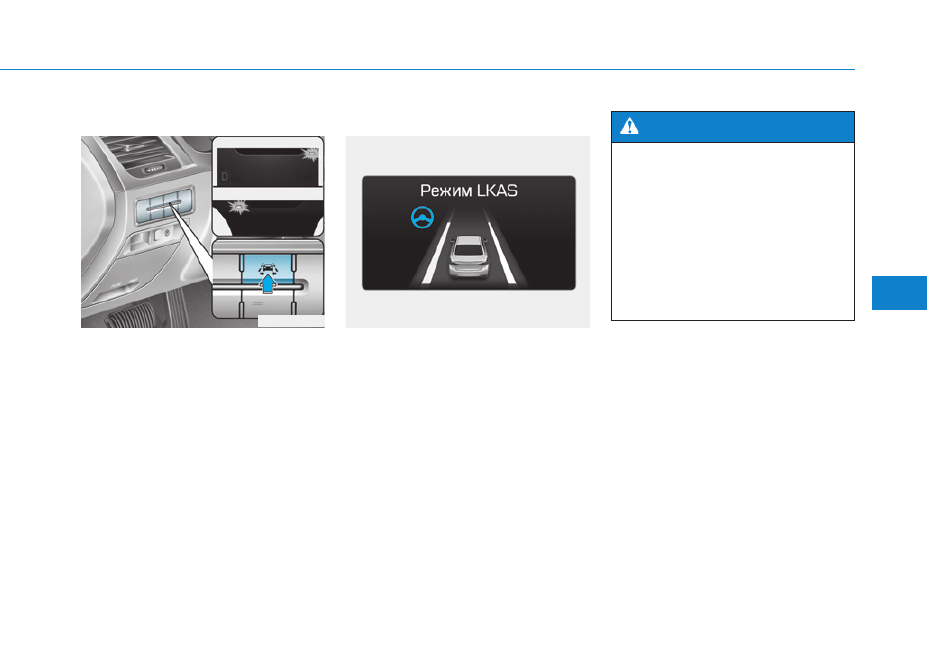

Включение:
при включенном зажигании
нажмите кнопку LKAS. На
комбинации приборов загорается
индикатор (белый).

Выключение:
нажать кнопку LKAS еще раз.
Индикатор на комбинации
приборов гаснет.

Включение LKAS

• При включении системы на ЖК

дисплей выводится экран LKAS.

• Если обнаружены обе

разделительных линии и
выполняются все условия для
включения LKAS (горит зеленый
индикатор рулевого колеса, а
индикатор LKAS изменил цвет с
белого на зеленый), то будет
осуществляться управление
рулевым колесом.

ODH053160L

ODH053154RU

Система удержания полосы
движения – это система,
предостерегающая водителя
от выхода за пределы полосы
движения. Однако, водитель
не должен полагаться
исключительно на систему,
но всегда должен следить за
дорожными условиями при
управлении автомобилем.

ОСТОРОЖНО

5-96

Управление автомобилем

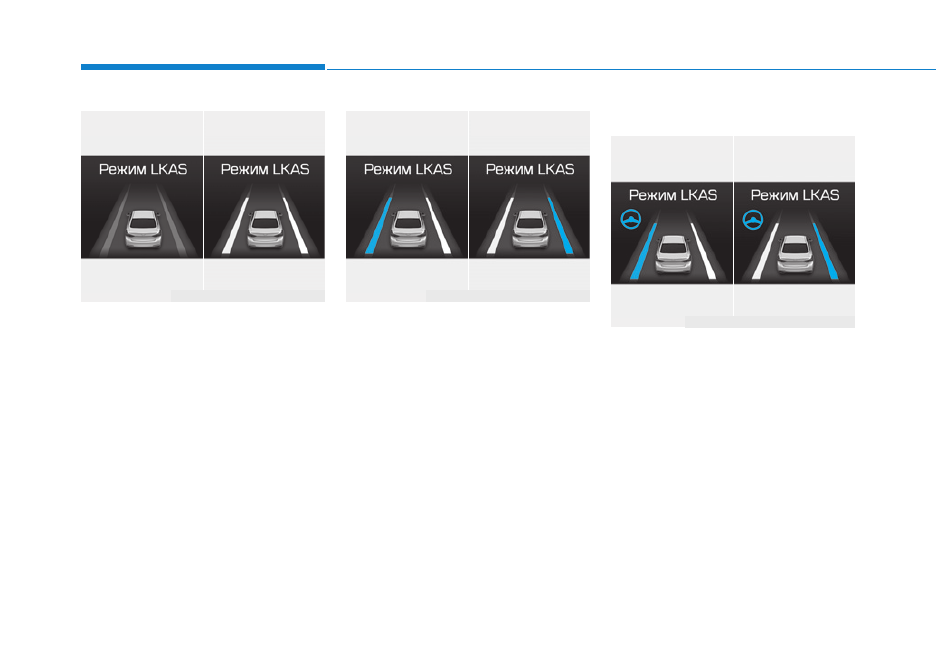

Если системой обнаружена линия
разметки, цвет изменяется с
серого на белый.

• Если системой обнаружена

левая линия разметки, цвет
левой линии разметки
изменяется с серого на белый.

• Если системой обнаружена

правая линия разметки, цвет
правой линии разметки
изменяется с серого на белый.

• Для полной функциональности

системы должны быть
обнаружены обе линии разметки.

Предупреждение

• В случае пересечения линии

разметки на ЖК-дисплее начнет
мигать желтым цветом
соответствующая линия
разметки и на рулевое колесо
будет передаваться вибрация.

• Если появляется значок в виде

рулевого колеса, системой будет
производиться управление
транспортным средством для
предотвращения пересечения
полосы разметки.

Линия разметки не
обнаружена

Линия разметки
обнаружена

ODH053140RU/ODH053141RU

Левая линия
разметки обнаружена

Правая линия
разметки обнаружена

ODH053142RU/ODH053143RU

Левая линия
разметки

Правая линия
разметки

ODH053144RU/ODH053145RU

5-97

У

п

рав

ление ав

то

мобилем

5

Если соблюдены не все условия
для активизации LKAS, система
начинает работать как LDWS и
производится только оповещение
водителя в случае пересечения
линии разметки.

• Если водитель уберет руки с

рулевого колеса при включенной
системе LKAS, то через несколько
секунд система предупредит его с
помощью визуальной и звуковой
индикации.

• Если через несколько секунд

водитель не положит руку на
рулевое колесо, система
автоматически отключится.

Левая линия
разметки

Правая линия
разметки

ODH053142L/ODH053143L

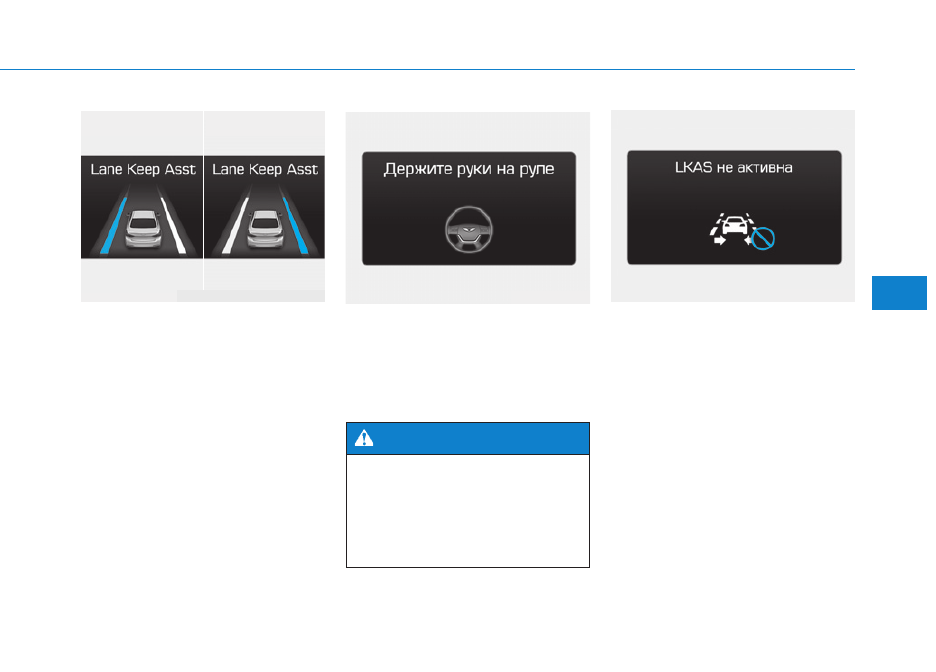

Предупреждающее сообщение
может появиться поздно в
соответствии с дорожными
условиями. Поэтому всегда
держите руки на рулевом
колесе во время движения.

ОСТОРОЖНО

ODH053146RU

ODH053149RU

5-98

Управление автомобилем

✽ К СВЕДЕНИЮ

• Даже когда рулевое управление

поддерживается системой,
водитель может производить
управление с помощью рулевого
колеса.

• Усилие поворота рулевого

колеса повышается, рулевое
управление поддерживается
системой, по сравнению с
обычным управлением.

На ЖК-дисплее отображается
сообщение, если выполнены не все
условия активизации LKAS. Также
будет подано звуковое
предупреждение. Подача
предупреждения будет прекращена,
если все условия выполнены.

Система будет отменена в
следующих случаях

• Скорость автомобиля ниже 60

км/ч (37,3 миль/ч) или выше 180
км/ч (111,8 миль/ч).

• Обнаружена только одна линия

разметки.

• Всегда включен сигнал поворота

для смены полосы движения.
Если полосы движения
меняются без включенного
сигнала поворота, следует
управлять рулевым колесом.

• Включена световая аварийная

сигнализация.

• Ширина полосы движения

меньше 2,8 м или больше 4,5 м.

• Активизирована ESC

(электронная система контроля
устойчивости).

• При включенной системе или

после смены полосы движения
двигайтесь посредине полосы
движения.

• Рулевое управление не

поддерживается при быстром
вождении и на кривых малого
радиуса.

Водитель несет
ответственность за точное
рулевое управление.

Выключите систему и
ведите автомобиль
самостоятельно в
нижеследующих ситуациях:
- в плохую погоду;

в плохих дорожных
условиях;

- когда от водителя требуется

частое управление рулевым
колесом.

ОСТОРОЖНО

ODH053148RU

5-99

У

п

рав

ление ав

то

мобилем

5

• Рулевое управление не

поддерживается при быстрой
смене полос движения.

• Рулевое управление не

поддерживается при внезапном
торможении.

ВНИМАНИЮ ВОДИТЕЛЯ

Водитель должен соблюдать
осторожность в нижеследующих
ситуациях, когда система не
может помочь водителю и может
работать ненадлежащим образом.
• Разметку полосы движения

может быть не видно из-за
снега, дождя, пятен, грязи или
других причин.

• Резкое изменение освещенности

снаружи (при въезде или выезде
из туннеля, например).

• Не включены фары в ночное

время или в туннеле или низкий
уровень освещенности.

• Трудно отличить цвет разметки

полосы движения от дороги,
линия разметки повреждена
или нечеткая.

• При движении на крутых

уклонах или по кривой.

• От воды на дорожном покрытии

отражается уличное освещение,
солнечный свет или свет от фар
встречных транспортных
средств.

(Продолжение)

(Продолжение)
• Рассеиватели фар или ветровое

стекло покрыты слоем грязи.

• Датчиком не может быть

обнаружена разметка из-за
тумана, сильного дождя или
снега.

• При высокой температуре в

салоне в областе заднего окра
из-за воздействия прямых
солнечных лучей.

• Полоса движения слишком

широкая или слишком узкая.

• Ветровое стекло затуманено

влажным воздухом салона.

• Разметка затенена.
• На дорожное покрытие

нанесены знаки, которые
выглядят аналогично линиям
разметки.

• Имеются защитные ограждения,

такие как бетонный барьер.

• Слишком маленькое расстояние

до следующего спереди
транспортного средства или
этим транспортным средством
закрывается линия разметки.

(Продолжение)

5-100

Управление автомобилем

(Продолжение)
• Сильная вибрация

транспортного средства из-за
плохого состояния дорожного
покрытия.

• Увеличение или уменьшение

количества полос движения или
пересечение линий разметки.

• Нахождение на панели приборов

каких-либо предметов.

• Езда против солнца.
• Ремонт дорог.
• Больше двух полос движения.
• Схождение или расхождение

полос движения.

• Проезд через пункт взимания

платы за проезд или заставу с
оплатой проезда.

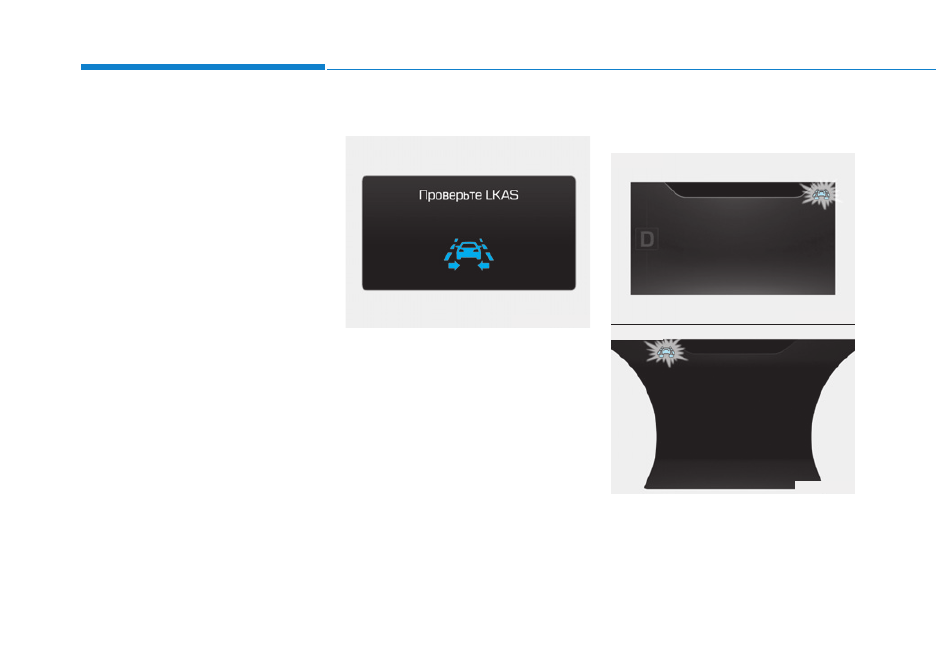

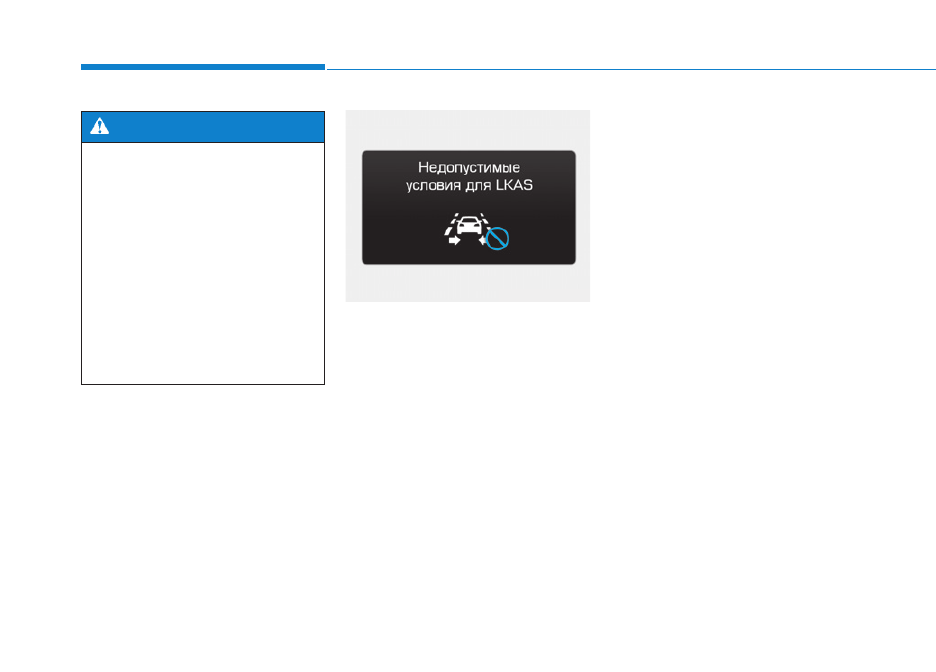

Неисправность LKAS

Если возникла проблема с
системой, в течение 2 секунд
отображается сообщение. Если
сбой не исчезнет, загорится
индикатор LKAS.

Индикатор неисправности
LKAS

Если загорается желтый
индикатор LDWS (неисправность
системы LDWS), система не
работает надлежащим образом.

ODH053147RU

ODH053118

ODH053117

■ Tип A

■ Tип B

5-101

У

п

рав

ление ав

то

мобилем

5

Рекомендуется обратиться в
официальный дилерский центр
HYUNDAI для проверки системы.

При неисправности системы
выполните одно из следующих
действий:

• Включите систему после

выключения и повторного
включения двигателя.

• Убедиться, что зажигание

включено.

• Проверьте, не влияет ли на

систему погода. (напр.: туман,
сильный дождь и др.)

• Проверьте, нет ли посторонних

предметов на линзе видеокамеры

Если проблема не решается,
проверьте автомобиль у
авторизованного дилера
HYUNDAI.

ODH053163RU/ODH053164RU/ODH053165RU

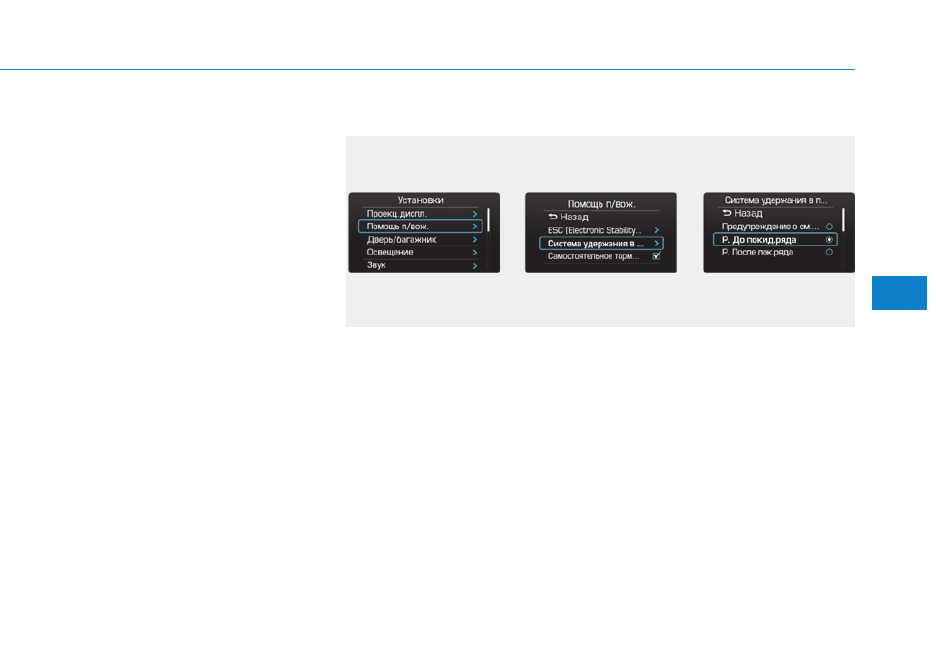

Изменение функции LKAS

Водитель может переключить LKAS для работы в качестве системы
предупреждения о выходе за пределы полосы движения (LWDS) или
переключать режимы LKAS между Pre-Departure Control (управление при
приближении к линии разметки) и Post-Departure Control (управление при
наезде на линию разметки) в режиме User Settings (пользовательские
параметры настройки) на ЖК-дисплее. Системой по умолчанию выбирается
Pre-Departure Control (управление при приближении к линии разметки).

Система предупреждения о выходе за пределы полосы
движения (LDWS)
LDWS производится оповещение водителя посредством визуального
предупреждения и вибрацией рулевого колеса, если будет обнаружен
выезд за пределы полосы движения. Управление рулевым колесом не
производится.

5-102

Управление автомобилем

Управление при приближении
к линии разметки
LKAS оказывается водителю
помощь путем управления рулевым
колесом перед приближением к
полосе разметки. При приближении
транспортного средства к кромке
полосы разметки LKAS
производится управление рулевым
колесом для помощи водителю в
удержании транспортного средства
в пределах полосы движения.

Управление при наезде на
линию разметки
LKAS оказывается водителю
помощь путем управления рулевым
колесом при наезде на полосу
разметки. При касании переднего
колеса транспортного средства
внутренней кромки полосы
разметки LKAS производится
управление рулевым колесом для
помощи водителю в удержании
транспортного средства в пределах
полосы движения.

5-103

У

п

рав

ление ав

то

мобилем

5

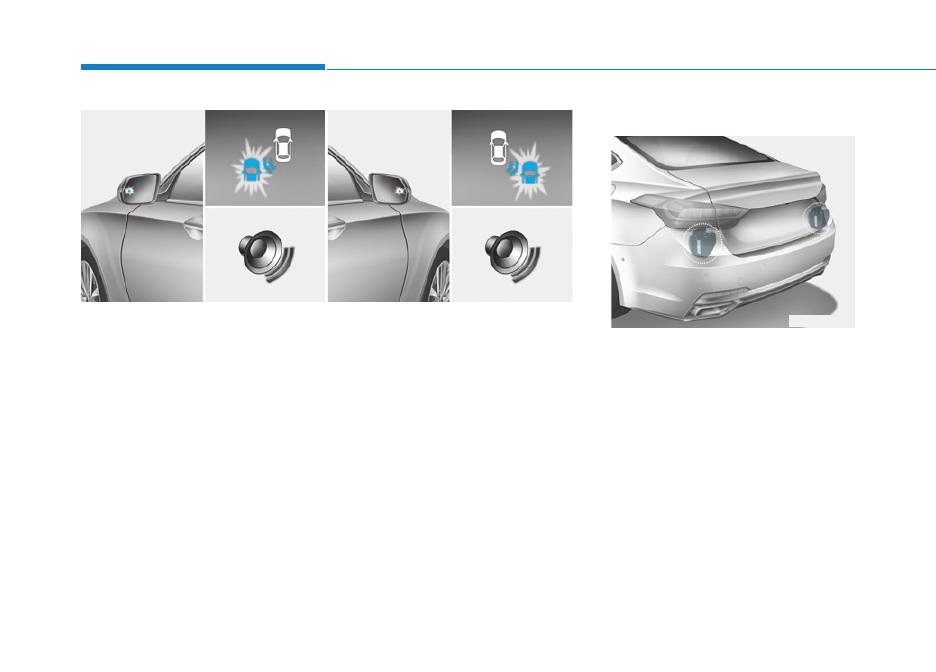

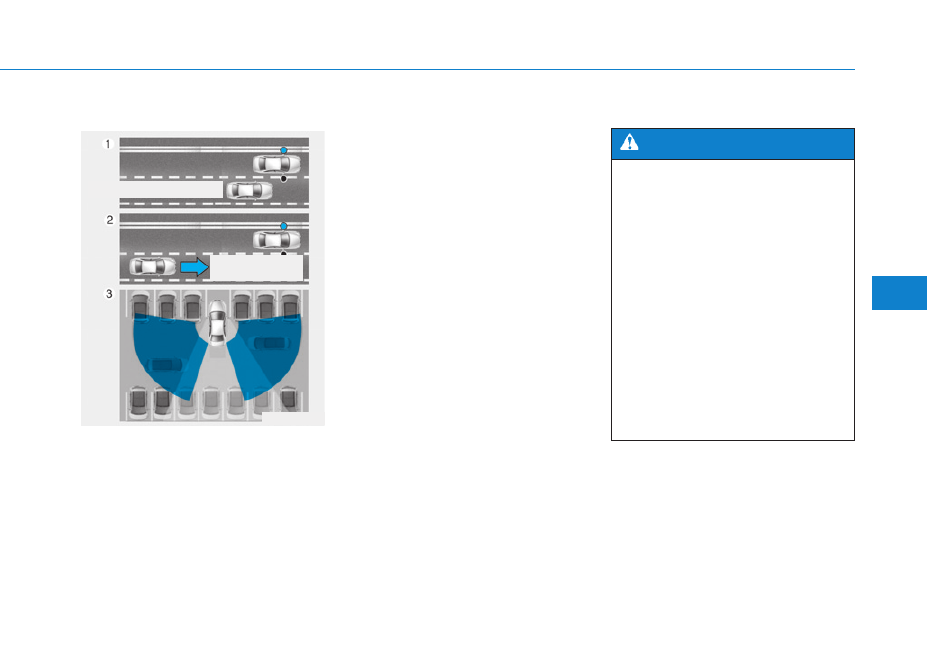

СИСТЕМА ОБНАРУЖЕНИЯ ОБЪЕКТОВ ВНЕ ЗОНЫ ВИДИМОСТИ ВОДИТЕЛЯ (BSD)
(ПРИ НАЛИЧИИ)

Система обнаружения объектов
вне зоны видимости водителя
(BSD) использует радарный датчик
для предупреждения водителя.
Он контролирует зону за
автомобиля и передает водителю
информацию о появлении к этой
зоне объекта.

(1)

BSD (Система обнаружения
объектов вне зоны видимости
водителя)

Охватываемая область зависит
от скорости автомобиля. Однако
если ваш автомобиль движется
значительно быстрее другого
автомобиля, система
предупреждения не сработает.

(2)

LCA (Система помощи при
смене полосы движения)

Если система выявляет
приближение другого автомобиля
на большой скорости, она
предупреждает водителя.

(3) RCTA (система предупреждения

об объектах, движущихся в
поперечном направлении)

Если при движении вашего
автомобиля задним ходом датчик
регистрирует приближение
другого автомобиля слева или
справа, система подает
предупреждение.

ODH053032

Непросматриваемая зона

Закрытие на
высокой скорости

При вождении всегда
следите за ситуацией на
дороге, даже если работает
система обнаружения
объектов вне зоны
видимости водителя (BSD).

Система обнаружения
объектов вне зоны
видимости водителя (BSD)
является лишь
вспомогательной системой.
Не полагайтесь
исключительно на нее и
всегда будьте внимательны,
управляя автомобилем.

(Продолжение)

ОСТОРОЖНО

5-104

Управление автомобилем

BSD (Система обнаружения
объектов вне зоны видимости
водителя) / LCA (Система
помощи при смене полосы
движения)

Условия работы.

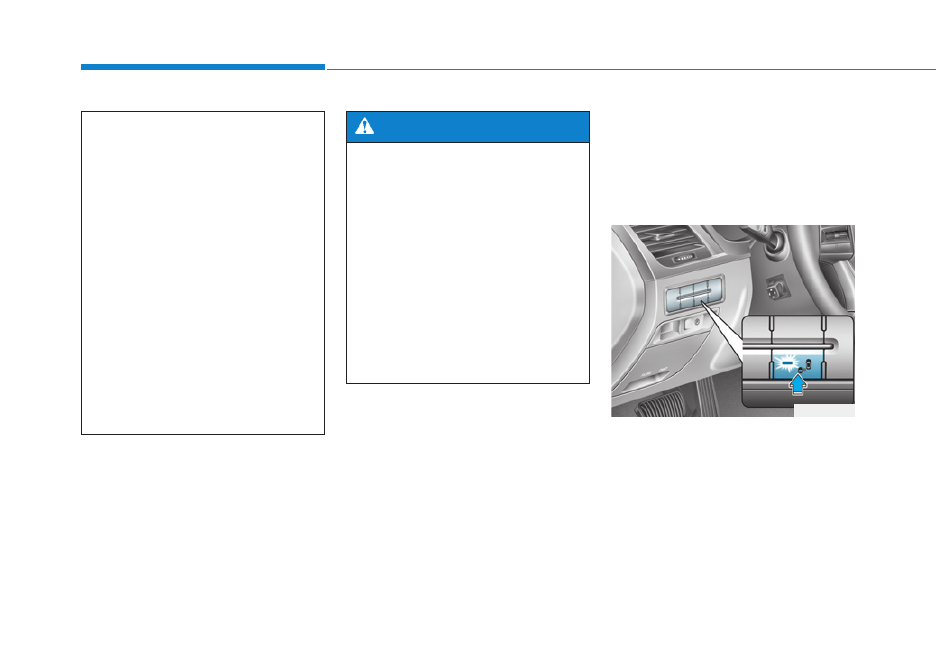

Чтобы включить:
Нажмите выключатель BSD при
кнопке запуска и остановки
двигателя в положении ON. На
выключателе загорается
индикатор. Система включится,
когда скорость автомобиля
превысит 30 км/ч (20 мили/ч).

(Продолжение)

Система обнаружения
объектов вне зоны
видимости водителя (BSD)
не отменяет необходимость
соблюдения безопасности
при движении. Перед
перестроением или началом
движения задним ходом
будьте всегда внимательны
и управляйте автомобилем
безопасным образом.
Система обнаружения
объектов вне зоны
видимости водителя (BSD)
может не обнаруживать
некоторые объекты,
находящиеся вдоль борта
автомобиля.

ODH053031

Так как система обнаружения
объектов вне зоны
видимости водителя (BSD)
является дополнительным
устройством для
безопасности вождения,
может быть опасным
полагаться только на
информацию BSD из
проецируемого на ветровое
стекло изображения во время
смены полосы движения.
Необходимо всегда вести
автомобиль безопасно.

ОСТОРОЖНО

5-105

У

п

рав

ление ав

то

мобилем

5

Для отмены:
Еще раз нажмите выключатель
BSD. Индикатор на выключателе
погаснет. Когда система не
используется,
выключите ее, нажав
выключатель.

✽ К СВЕДЕНИЮ

• После выключения и запуска

двигателя система
возвращается в исходное
состояние.

• При включении системы

индикатор в наружном зеркале
заднего вида загорится на 3
секунды.

Тип предупреждения
Система активируется, когда:
1. Система включена.
2. Скорость автомобиля больше

30 км/ч (20 мили/ч).

3. Сзади автомобиля обнаружены

другие автомобили.

Предупредительный сигнал
первой степени

Если в радиусе действия системы
обнаружен автомобиль, на
наружном зеркале заднего вида и
проецируемом на лобовое стекло
дисплее загорится
предупредительный индикатор.
Если обнаруженный автомобиль не
находится в зоне предупреждения,
предупредительный индикатор
погаснет в соответствии с
условиями движения.

ODH053119

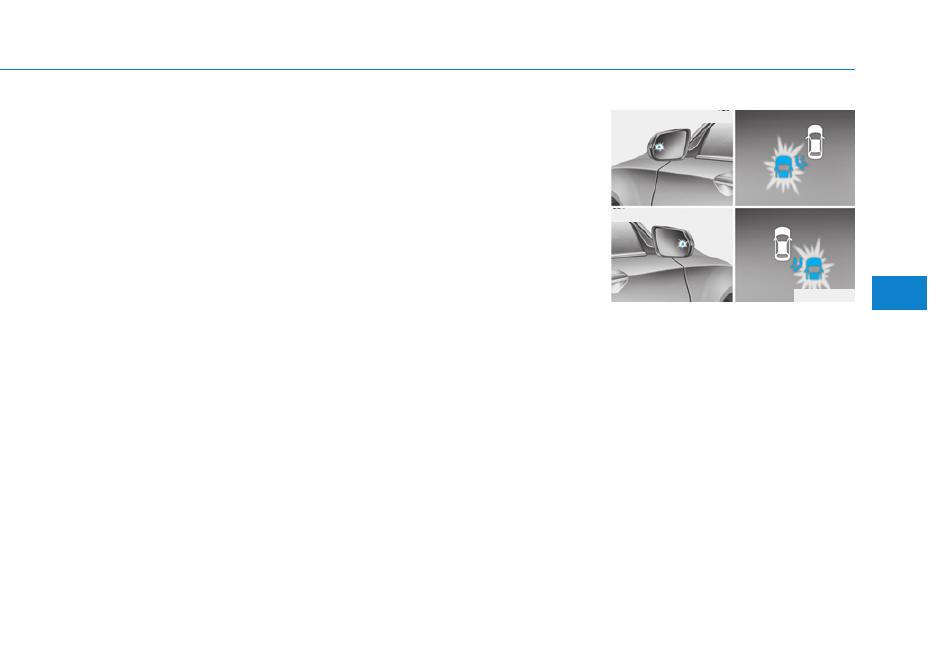

■ Левая сторона

■ Правая сторона

5-106

Управление автомобилем

Датчик обнаружения

Датчики расположены внутри
заднего бампера.
Чтобы система работала
нормально, постоянно следите за
чистотой бампера.

ODH053033L

ODH053120

■ Левая сторона

ODH053121

■ Правая сторона

Предупредительный сигнал второй степени

Предупредительный сигнал второй степени активируется, когда:
1. Включен предупредительный сигнал первой степени
2. Включен сигнал поворота для смены линии.
При активизации предупреждения второй степени контрольная
лампа на наружном зеркале и в системе проекции информации на
лобовое стекло будет мигать и будет подан предупредительный
звуковой сигнал. Кроме того, начне вибрировать рулевое колесо
(если оснащено LKAS/LDWS).
При выключении сигнала поворота или аварийной сигнализации
предупредительный сигнал второй степени будет отключен.

5-107

У

п

рав

ление ав

то

мобилем

5

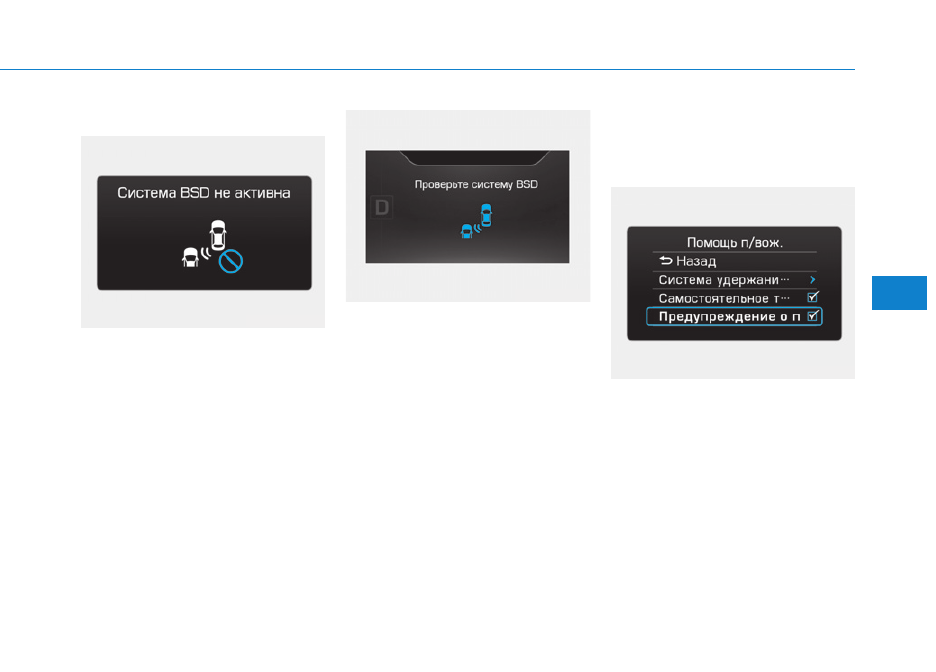

Предупреждающее сообщение

Сообщение будет отображаться для
того, чтобы уведомить водителя о
загрязнении заднего бампера.
Индикатор на переключателе и
система автоматически выключатся.
Очистите задний бампер.
После очистки заднего бампера и
движения в течение примерно 10
минут система заработает в
штатном режиме.
Если система работает неправильно
даже после устранения загрязнения,
рекомендуем обратиться к
официальному дилеру HYUNDAI
для проверки системы.

Если система работает
неправильно, на дисплее
появляется предупреждающее
сообщения и гаснет индикатор на
выключателе. Система
выключается автоматически.
Рекомендуем обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.

RCTA (система
предупреждения движения в
пересекающем направлении)

Условия работы

Чтобы включить:
Перейдите в режим
пользовательских настроек
(вспомогательные системы
управления) и выберите RCTA
(система предупреждения об
объектах, движущихся в поперечном
направлении) на ЖК-дисплее
(дополнительную информацию см. в
главе 3 "ЖК-дисплей").

ODH053167RU

ODH053150RU

ODH053127RU

5-108

Управление автомобилем

Система включится и перейдет в
режим ожидания активизации.
Система включится, если
автомобиль движется со скоростью
менее 10 км/ч (6,2 мили/ч) задним
ходом (рычаг переключения
передач в положении R).

✽ К СВЕДЕНИЮ

Диапазон обнаружения системы
RCTA (система предупреждения
об объектах, движущихся в
поперечном направлении)
составляет от 0,5 до 20 м. Система
способна обнаружить в зоне
обнаружения автомобили,
двигающиеся со скоростью от 4
до 36 км/ч. Однако диапазон
обнаружения в разных условиях
может меняться. Всегда
обращайте внимание на
окружающую обстановку.

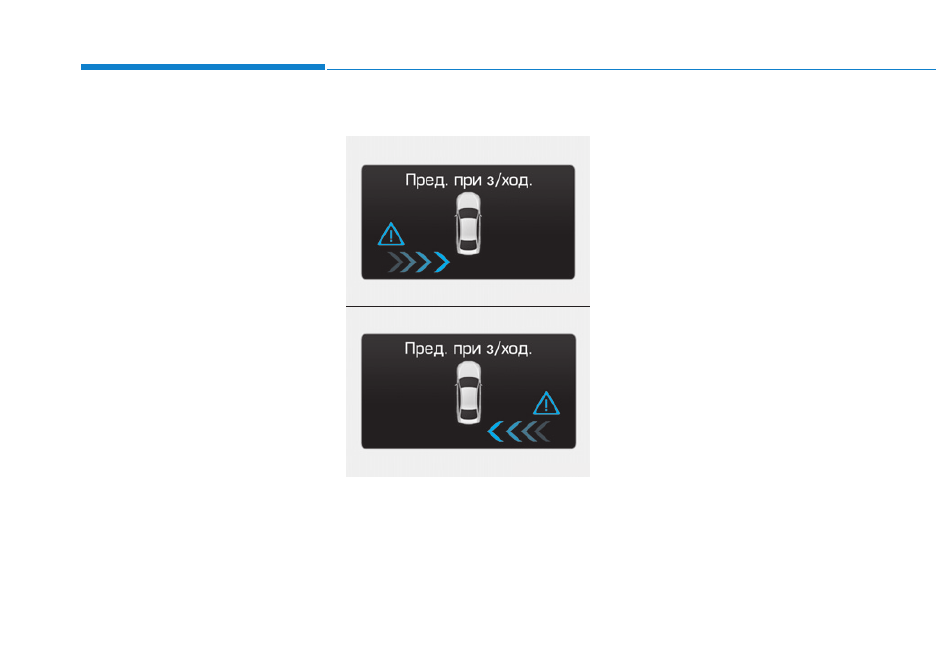

Тип предупреждения

Если к вашему автомобилю
приближается другое
транспортное средство,
обнаруженное датчиками,
зазвенит предупредительный
колокольчик, начнет мигать
контрольная лампа на наружном
зеркале заднего вида, а на ЖК-
дисплее отобразится сообщение.

✽ К СВЕДЕНИЮ

• Если обнаруженное транспортное

средство находится вне зоны
чувствительности вашего
автомобиля, плавно отдалитесь
от обнаруженного объекта, после
чего предупреждение снимется.

• В некоторых обстоятельствах

система может
функционировать неправильно.
Всегда обращайте внимание на
окружающую обстановку.

• Если бампер с левой или правой

стороны автомобиля закрыт
ограждением или другими
автомобилями, то
чувствительность системы
может быть нарушена.

ODH053130RU

ODH053131RU

■ Левая

■ Правая

5-109

У

п

рав

ление ав

то

мобилем

5

(Продолжение)

В некоторых ситуациях
система может не подать
предупреждающий сигнал,
поэтому во время движения
всегда следите за
окружающей обстановкой.

Системы обнаружения
объектов вне зоны
видимости водителя (BSD) и
предупреждения о движении
в пересекающем
направлении (RCTA) не могут
заменить хорошего
безопасного вождения. Перед
перестроением или началом
движения задним ходом
будьте всегда внимательны и
управляйте автомобилем
безопасным образом.
Система обнаружения
объектов вне зоны
видимости водителя (BSD)
может не обнаруживать
некоторые объекты,
находящиеся вдоль борта
автомобиля.

Контрольная лампа на
наружном зеркале заднего
вида загорится при
обнаружении позади идущего
транспортного средства.
Во избежание ДТП не
фокусируйте свое внимание
только на контрольной
лампе, забывая следить за
окружающей обстановкой.

Даже при наличии системы
обнаружения объектов вне
зоны видимости водителя
(BSD) и системы
предупреждения о
движении в пересекающем
направлении (RCTA) всегда
управляйте автомобилем
безопасным образом.
Нельзя полагаться только
на эти системы; всегда
проверяйте окружающую
обстановку перед
перестроением или началом
движения задним ходом.

(Продолжение)

ОСТОРОЖНО

В случае замены бампера
или выполнения каких-либо
ремонтных операций
вблизи датчика система
может не функционировать
должным образом.

Зона обнаружения зависит от
ширины дороги. На узкой
дороге система может
обнаруживать транспортные
средства на соседней полосе.
o Кроме того, на очень
широкой дороге система
может не обнаружить
транспортные средства.

Система может выключиться
под воздействием сильных
электромагнитных волн.

ВНИМАНИЕ















содержание   ..  25  26  27  28   ..
