319 . . .

Глава 4

■  ЭЛЕКТРИЧЕСКИЕ
ПРЕДОХРАНИТЕЛИ
И АВТОМАТЫ ЗАЩИТЫ
ЦЕПЕЙ

ВНИМАНИЕ

Установка некоторых видов дополни
тельного электрооборудования на ваш
автомобиль может привести к выходу
из строя или нарушению нормальной
работы систем автомобиля. На
подобные неисправности гарантия
изготовителя не распространяется.
Проконсультируйтесь со своим
дилером, прежде чем устанавливать
какоелибо дополнительное
электрооборудование.

Электрические цепи вашего автомобиля
защищены от короткого замыкания
с помощью комбинации электрических
предохранителей, автоматов защиты цепи
и плавких термических вставок. Это позволяет
значительно снизить вероятность пожара,
вызванного неисправностями
электрических систем.

Если в пути у вас возникли проблемы изза
перегоревшего электрического предохра
нителя, и у вас нет запасного, можно
временно использовать другой предохра
нитель, рассчитанный на ту же силу тока.
Выберите электрический прибор вашего
автомобиля, без которого можно временно
обойтись, например, аудиосистему или
прикуриватель, и возьмите предохранитель
оттуда, если он рассчитан на такую же силу
тока. Установите этот предохранитель
обратно при первой же возможности.

Ремонт и техническое обслуживание

. . . 320

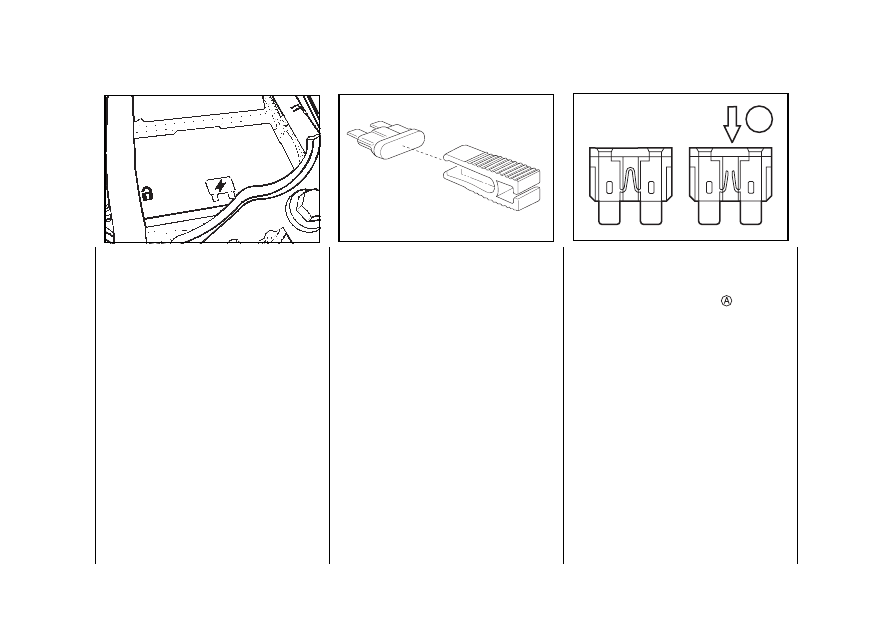

Блок предохранителей расположен
в моторном отсеке, со стороны водителя.

Для снятия крышки блока предохранителей
нажмите на два выступа, расположенные
по краям крышки, и снимите ее.

Для обратной установки крышки установите
выступы напротив пазов и нажмите
на крышку до тех пор, пока выступы
не зафиксируются с характерным щелчком.

Для вынимания электрических
предохранителей используйте специальный
пинцет.

Посмотрите на серебристую полоску
металла внутри предохранителя. Если
полоска разорвана или расплавилась,
как показано выше на рисунке      , замените
предохранитель. Убедитесь, что вы устано
вили новый предохранитель, имеющий
правильные размеры и рассчитанный на ту
же силу тока, что и старый.

A

20

321 . . .

Глава 4

Блок предохранителей в моторном отсеке

ПРЕДОХРА[
НИТЕЛЬ

ПРИМЕНЕНИЕ

1

Сиденья с электрообогревом

2

Grille Guard

3

Топливный насос

4

Дополнительные фонари на крыше

5

Аккумуляторная батарея; замок зажигания

6

Очиститель ветрового стекла

01

02

03

04

05

06

SPARE

07

08

09

10

11

12

SPARE

13

14

15

16

17

18

SPARE

19

20

21

22

23

24

SPARE

25

26

27

28

29

30

SPARE

31

32

33

34

35

36

SPARE

37

38

39

40

41

42

43

44

45

46

47

48

FUSE

PULLER

49

50

51

52

53

54

55

56

57

58

59

60

89

90

82

83

84

85

62

63

64

65

61

87

88

77

78

72

73

66

86

81

76

71

80

75

70

67

68

79

74

69

91

7

Запасной

8

Электрические замки дверей

9

Вентиляционный люк; насос омывателя ветрового
стекла

10

Аксессуары

11

Не используется

12

Управляющий модуль раздаточной коробки

13

Аудиосистема; дисплей системы отопления,
вентиляции и кондиционирования воздуха

14

Управляющий модуль систем кузова

15

Очиститель стекла двери багажного отделения

16

Переключатель насоса омывателя стекла двери
багажного отделения

17

Запасной

18

Запасной

19

Приборная панель

ПРЕДОХРА[
НИТЕЛЬ

ПРИМЕНЕНИЕ

Ремонт и техническое обслуживание

. . . 322

Блок предохранителей в моторном отсеке (продолжение)

20

Задние указатели поворота; аварийная световая
сигнализация

21

Модуль управления силовым агрегатом, цепь 1

22

Датчик расхода воздуха; электромагнитный клапан
продувки системы улавливания паров топлива

23

Форсунки

24

Индикатор включения передних противотуманных фар

25

Модуль управления силовым агрегатом, цепь B

26

Запасной

27

Подушки безопасности

28

Фонари заднего хода

29

Антиблокировочная тормозная система; система

Stabilitrak

®

 (дополнительное оборудование)

30

Электрообогреватель заднего стекла

31

Вентиляция системы улавливания паров топлива

ПРЕДОХРА[
НИТЕЛЬ

ПРИМЕНЕНИЕ

32

Запасной

33

Зажигание 1

34

Трансмиссия

35

Круизконтроль; внутреннее зеркало заднего вида

36

Звуковой сигнал

37

Задний левый стояночный фонарь

38

Усилитель аудиосистемы

39

Запасной

40

Правая фара

41

Левая фара

42

Сигналы заднего хода прицепа

43

Передние стояночные фонари

44

Не используется

45

Электрическое питание дополнительного
электрооборудования 2

ПРЕДОХРА[
НИТЕЛЬ

ПРИМЕНЕНИЕ
