Variance = ((T1)

(T0)

(M1))

8.6 lbs (3.9 kg)

T1: Weight measured by the tester with the

weight on the seat.

T0: Weight measured by the tester with no load

on the seat.

M1: Weight measured by weighing machine with

the weight on it

23-46

SRS

General Troubleshooting Information (cont’d)

17. Drive the vehicle, and accelerate to 20 mph (36 km/

hr), then stop on level ground.

18. From the Inspection Menu, select ‘‘SEAT OUTPUT

CHK.’’ The weight (T1) of the front passenger’s seat
is recorded by the HDS.

19. Calculate the variance between the weight

measured by the weight scale and by the tester,
using the formula provided.

• If the variance is

8.6 lbs (

3.9 kg) or less,

• If the variance is more than

8.6 lbs (

3.9 kg),

remove the seat weight sensors, and reinstall

• If after reinstalling the front passenger’s seat

weight sensors, the variance still more than

8.6

lbs (

3.9 kg), replace the front passenger’s

weight sensors and the seat riser, then go to step
1 on ‘‘Calibrating the Front Passenger’s Weight
Sensor Unit’’.

20. Turn the ignition switch OFF, and disconnect the

HDS from the DLC.

03/07/29 10:31:12 61S0X050_230_0046

operation is complete. Go to step 20.

them, repeat this procedure from step 11.

＊１０

Operation Check of the Driver’s Seat Position
Sensor (’03-04 Models)

23-47

A

The driver’s seat position sensor must be checked after
any of these actions.

• Driver’s seat position sensor replacement
• Cover plate (front side of driver’s seat slide rail)

replacement

1. Make sure the ignition switch is OFF (0).

2. Make sure the driver’s seat is at its full forward

positon.

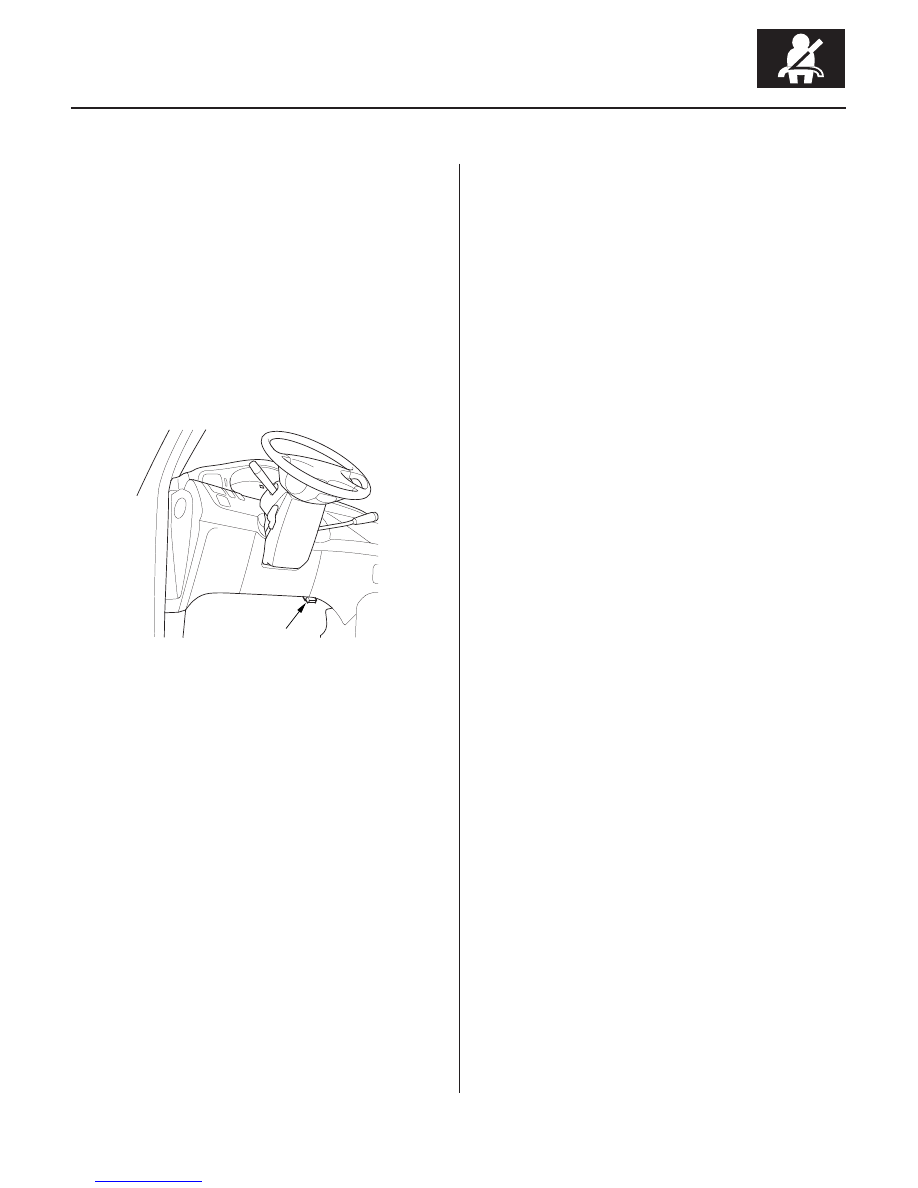

3. Connect the HDS to the DLC (A).

4. Turn the ignition switch ON (II).

5. From the tester’s Main Menu, select SRS, then Data

List, then All Data List. Select SPS. In the All Data
List.

6. Move the seat all the way forward, and mark the

seat with a line on the height outer cover where the
front riser cover meets the seat riser (using a piece
of tape). SPS should read ‘‘NEAR’’.

NOTE: It takes a few seconds for the tester to
display changes, so wait about 5 seconds between
each move.

• Move the seat back in small increments (about 5

mm) until SPS reads ‘‘NOT NEAR’’. The seat
should be approximately 25 mm from the front.

• If the SPS data does not work as described above,

check the driver’s seat position sensor or the
cover plate for damage, and replace parts as
needed.

7. Turn the ignition switch OFF, and disconnect the

HDS from the DLC.

03/07/29 10:31:13 61S0X050_230_0047

Ｓ０Ｘ４ＡＺ４Ｈ４６４００００００００ＧＡＡＴ００

’99-01 Models

DTC

Detection Item

Notes

23-48

SRS

DTC Troubleshooting Index

1-1

Open in driver’s airbag inflator

(see page 23-68)

1-2

Increased resistance in driver’s airbag inflator

(see page 23-68)

1-3

Short to another wire or decreased resistance in driver’s airbag
inflator

(see page 23-70)

1-4

Short to power in driver’s airbag inflator

(see page 23-72)

1-5

Short to ground in driver’s airbag inflator

(see page 23-74)

2-1

Open in front passenger’s airbag inflator

(see page 23-76)

2-2

Increased resistance in front passenger’s airbag inflator

(see page 23-76)

2-3

Short to another wire or decreased resistance in front passenger’s
airbag inflator

(see page 23-77)

2-4

Short to power in front passenger’s airbag inflator

(see page 23-79)

2-5

Short to ground in front passenger’s airbag inflator

(see page 23-80)

3-1

Open in driver’s seat belt tensioner

(see page 23-82)

3-2

Increased resistance in driver’s seat belt tensioner

(see page 23-82)

3-3

Short to another wire or decreased resistance in driver’s seat belt
tensioner

(see page 23-84)

3-4

Short to power in driver’s seat belt tensioner

(see page 23-86)

3-5

Short to ground in driver’s seat belt tensioner

(see page 23-88)

4-1

Open in front passenger’s seat belt tensioner

(see page 23-90)

4-2

Increased resistance in front passenger’s seat belt tensioner

(see page 23-90)

4-3

Short to another wire or decreased resistance in front passenger’s
seat belt tensioner

(see page 23-92)

4-4

Short to power in front passenger’s seat belt tensioner

(see page 23-94)

4-5

Short to ground in front passenger’s seat belt tensioner

(see page 23-96)

5-1

Internal failure of SRS unit
NOTE: Before troubleshooting DTCs 5-1 through 8-6, check battery
/system voltage. If the voltage is low, repair the charging system
before troubleshooting the SRS.

(see page 23-98)

5-4
5-5
6-1
6-2
6-3
6-4
7-1
7-2
7-3
8-1
8-2
8-3
8-4
8-6
9-1

Internal failure of the SRS unit. If intermittent, it could mean
internal failure of the unit or a faulty indicator circuit. Refer to
Troubleshooting Intermittent Failures (see page 23-39).
NOTE: Before troubleshooting DTC 9-1 or 9-2, check battery/
system voltage. If the voltage is low, repair the charging system
before troubleshooting the SRS.

(see page 23-98)

9-2

Internal failure of the SRS unit. If intermittent, it could mean
internal failure of the power supply (VB line). Refer to
Troubleshooting Intermittent Failures (see page 23-39).
NOTE: Before troubleshooting DTC 9-1 or 9-2, check battery/
system voltage. If the voltage is low, repair the charging system or
replace the battery before troubleshooting the SRS.

10-1

Seat belt tensioners (and airbag(s)) deployed.

(see page 23-98)

03/07/29 10:31:13 61S0X050_230_0048

Ｓ０Ｘ４ＡＺ３Ｈ４６４００００００００ＧＡＡＴ００

’02 Model

DTC

Detection Item

Notes

23-49

1-1

Open or increased resistance in driver’s airbag inflator

(see page 23-99)

1-3

Short to another wire or decreased resistance in driver’s airbag
inflator

(see page 23-102)

1-4

Short to power in driver’s airbag inflator

(see page 23-105)

1-5

Short to ground in driver’s airbag inflator

(see page 23-108)

2-1

Open or increased resistance in front passenger’s airbag inflator

(see page 23-111)

2-3

Short to another wire or decreased resistance in front passenger’s
airbag inflator

(see page 23-113)

2-4

Short to power in front passenger’s airbag inflator

(see page 23-115)

2-5

Short to ground in front passenger’s airbag inflator

(see page 23-117)

3-1

Open or increased resistance in driver’s seat belt tensioner

(see page 23-119)

3-3

Short to another wire or decreased resistance in driver’s seat belt
tensioner

(see page 23-122)

3-4

Short to power in driver’s seat belt tensioner

(see page 23-125)

3-5

Short to ground in driver’s seat belt tensioner

(see page 23-128)

4-1

Open or increased resistance in passenger’s seat belt tensioner

(see page 23-131)

4-3

Short to another wire or decreased resistance in passenger’s seat
belt tensioner

(see page 23-134)

4-4

Short to power in passenger’s seat belt tensioner

(see page 23-137)

4-5

Short to ground in passenger’s seat belt tensioner

(see page 23-140)

5-1

Internal failure of SRS unit
NOTE: Before troubleshooting DTCs 5-1 through 8-6, check battery
/system voltage. If the voltage is low, repair the charging system
before troubleshooting the SRS.

(see page 23-143)

5-2
5-4
5-8
6-3
6-4
6-7
6-8
7-1
7-2
7-3
8-1
8-2
8-3
8-4
8-5
8-6

(cont’d)

03/07/29 10:31:13 61S0X050_230_0049
