Honda Odyssey 2004. Manual - part 385

−

−

−

−

−

−

＊０１

＊０２

Ｓ０Ｘ４Ａ１１Ｋ７３１０００８１０１０ＦＡＡＴ２０

DTC 1:

YES

NO

YES

NO

YES

NO

21-16

Heating/Air Conditioning

DTC Troubleshooting

RED/YEL

RED/WHT

GRY

YEL/GRN

PNK/BLK

HEATER CONTROL PANEL 22P CONNECTOR

RED/YEL

RED/WHT

GRY

YEL/GRN

PNK/BLK

HEATER CONTROL PANEL 22P CONNECTOR

A Problem in the Air Mix Control

Motor Circuit

1. Disconnect the air mix control motor 7P connector.

2. Test the air mix control motor (see page 21-37).

Go to step 3.

Go to step 8.

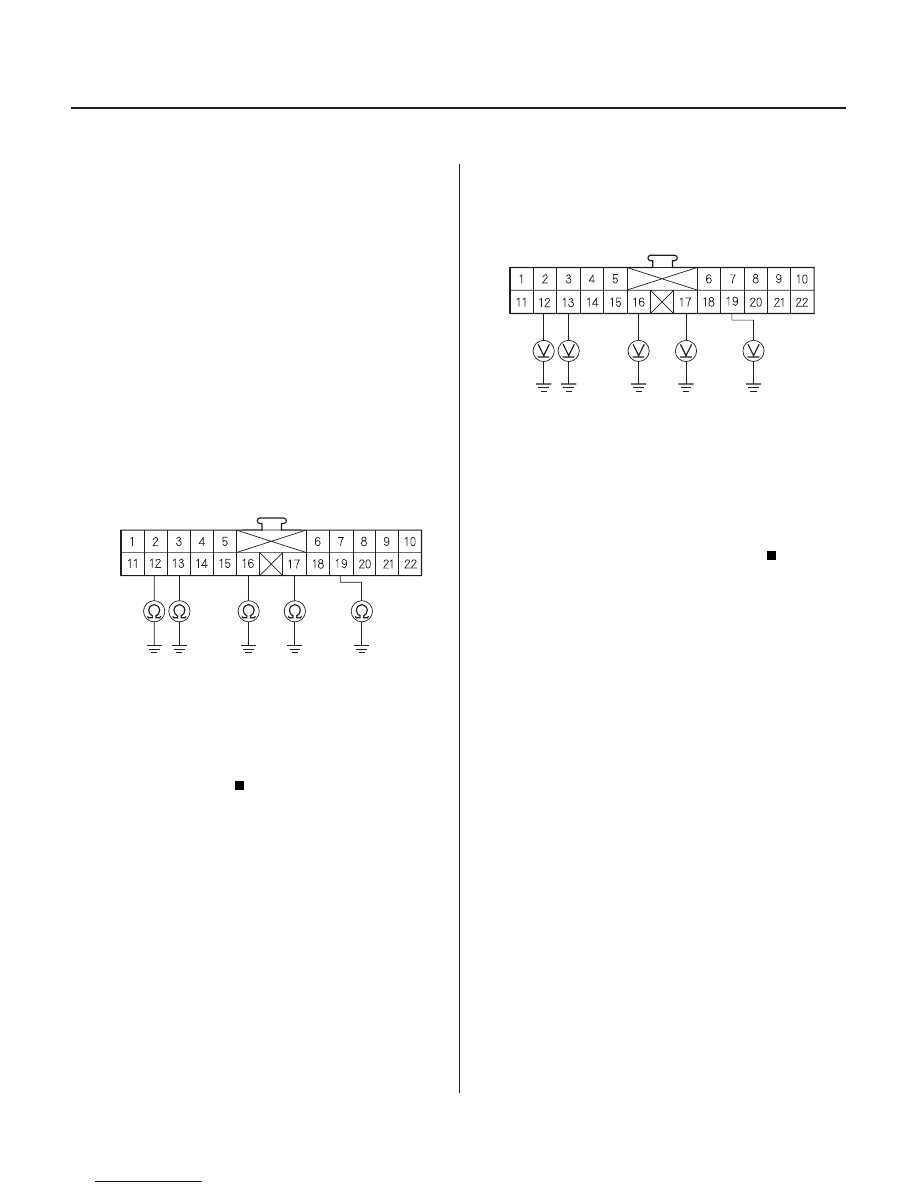

3. Disconnect the heater control panel 22P connector.

4. Check for continuity between body ground and the

heater control panel 22P connector terminals
No. 12, 13, 16, 17 and 19 individually.

Repair any short to body ground in the

wire(s) between the heater control panel and the air
mix control motor.

Go to step 5.

5. Turn the ignition switch ON (II), and check the same

terminals for voltage.

Repair any short to power in the wire(s)

between the heater control panel and the air mix
control motor. This short may also damage the
heater control panel. Repair the short to power
before replacing the heater control panel.

Go to step 6.

Wire side of female terminals

Wire side of female terminals

Is the air mix contr ol motor OK ?

Is ther e continuity?

Is ther e any voltage?

03/07/29 10:09:49 61S0X050_210_0017

−

−

−

−

−

−

−

−

＊０３

＊０１

Ｓ０Ｘ４Ａ１１Ｋ７３１０００８１０２０ＦＡＡＴ２０

YES

NO

YES

NO

YES

NO

YES

NO

DTC 2:

21-17

21-17

RED/YEL

RED/WHT

GRY

YEL/GRN

PNK/BLK

RED/YEL

RED/
WHT

PNK/BLK

GRY

YEL/GRN

HEATER CONTROL PANEL 22P CONNECTOR

AIR MIX CONTROL MOTOR 7P CONNECTOR

HEATER CONTROL PANEL 22P CONNECTOR

YEL/GRN

GRN/BLK

LT GRN/BLK

GRN/YEL

BLU/GRN

BLU/
BLK

BLU/
WHT

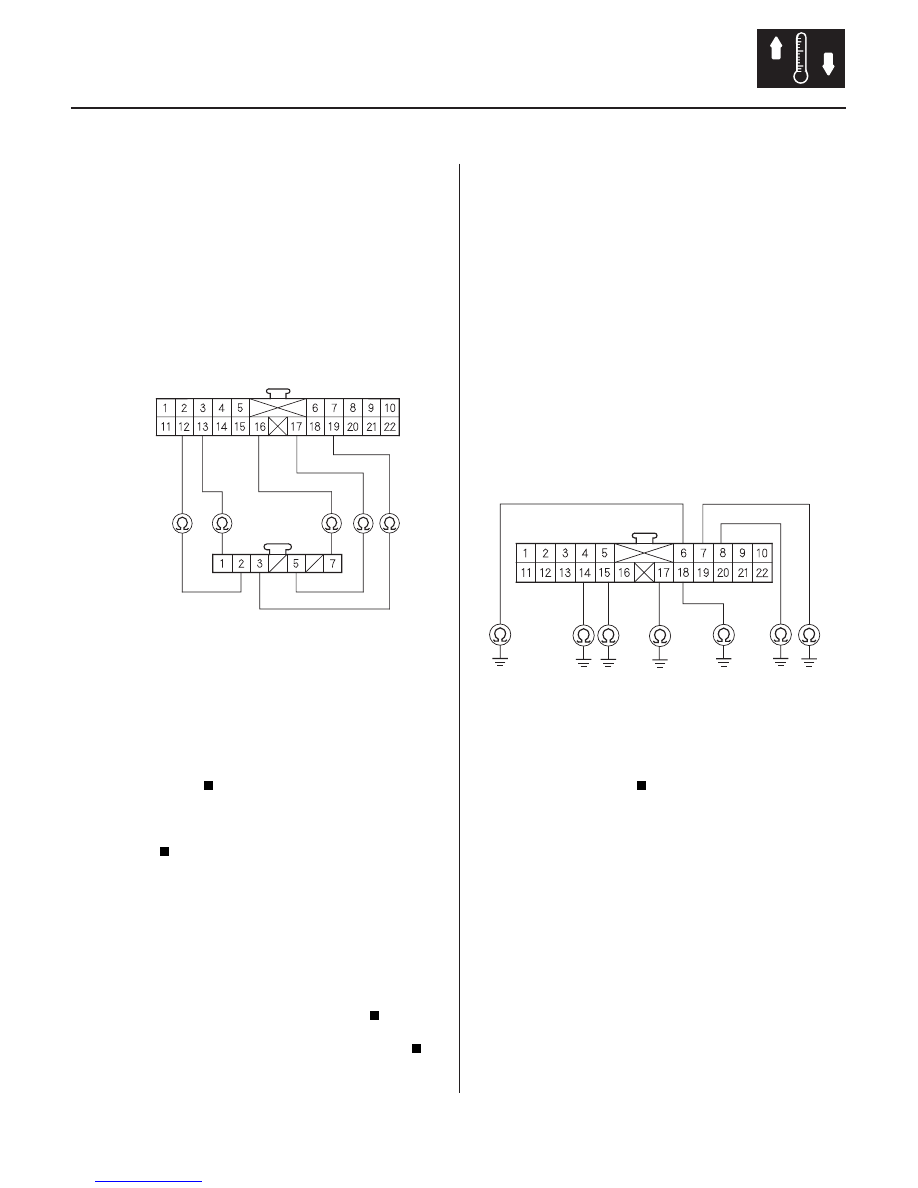

6. Turn the ignition switch off.

7. Check for continuity between following terminals

of the heater control panel 22P connector and the
air mix control motor 7P connector.
22P:

7P:

No. 12

No. 2

No. 13

No. 1

No. 16

No. 7

No. 17

No. 5

No. 19

No. 3

Check for loose wires or poor connections at

the heater control panel 22P connector and at the
air mix control motor 7P connector. If the
connections are good, substitute a known-good
heater control panel, and recheck. If the symptom/
indication goes away, replace the original heater
control panel.

Repair any open in the wire(s) between the

heater control panel and the air mix control
motor.

8. Remove the air mix control motor (see page 21-37).

9. Check the air mix control linkage and door for

smooth movement.

Replace the air mix control motor.

Repair the air mix control linkage or door.

1. Disconnect the mode control motor 7P connector.

2. Test the mode control motor (see page 21-38).

Go to step 3.

Go to step 8.

3. Disconnect the heater control panel 22P connector.

4. Check for continuity between body ground and the

heater control panel 22P connector terminals No. 6,
7, 8, 14, 15, 17 and 18 individually.

Repair any short to body ground in the

wire(s) between the heater control panel and the
mode control motor.

Go to step 5.

(cont’d)

A Problem in the Mode Control Motor

Circuit

Wire side of female termimals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Do the air mix contr ol linkage and door move
smoothly?

Is the mode contr ol motor OK ?

Is ther e continuity?

03/07/29 10:09:50 61S0X050_210_0018

−

−

−

−

＊０２

＊０３

YES

NO

YES

NO

21-18

Heating/Air Conditioning

DTC Troubleshooting (cont’d)

YEL/GRN

GRN/BLK

LT GRN/BLK

GRN/YEL

BLU/GRN

BLU/
BLK

BLU/
WHT

HEATER CONTROL PANEL 22P CONNECTOR

BLU/WHT

MODE CONTROL MOTOR 7P CONNECTOR

BLU
/BLK

YEL/GRN

GRN/BLK

BLU/BLK

YEL
/GRN

BLU/WHT

BLU/GRN

LT GRN/BLK

GRN/YEL

GRN/BLK

LT GRN/BLK

GRN/YEL

BLU/GRN

HEATER CONTROL PANEL 22P CONNECTOR

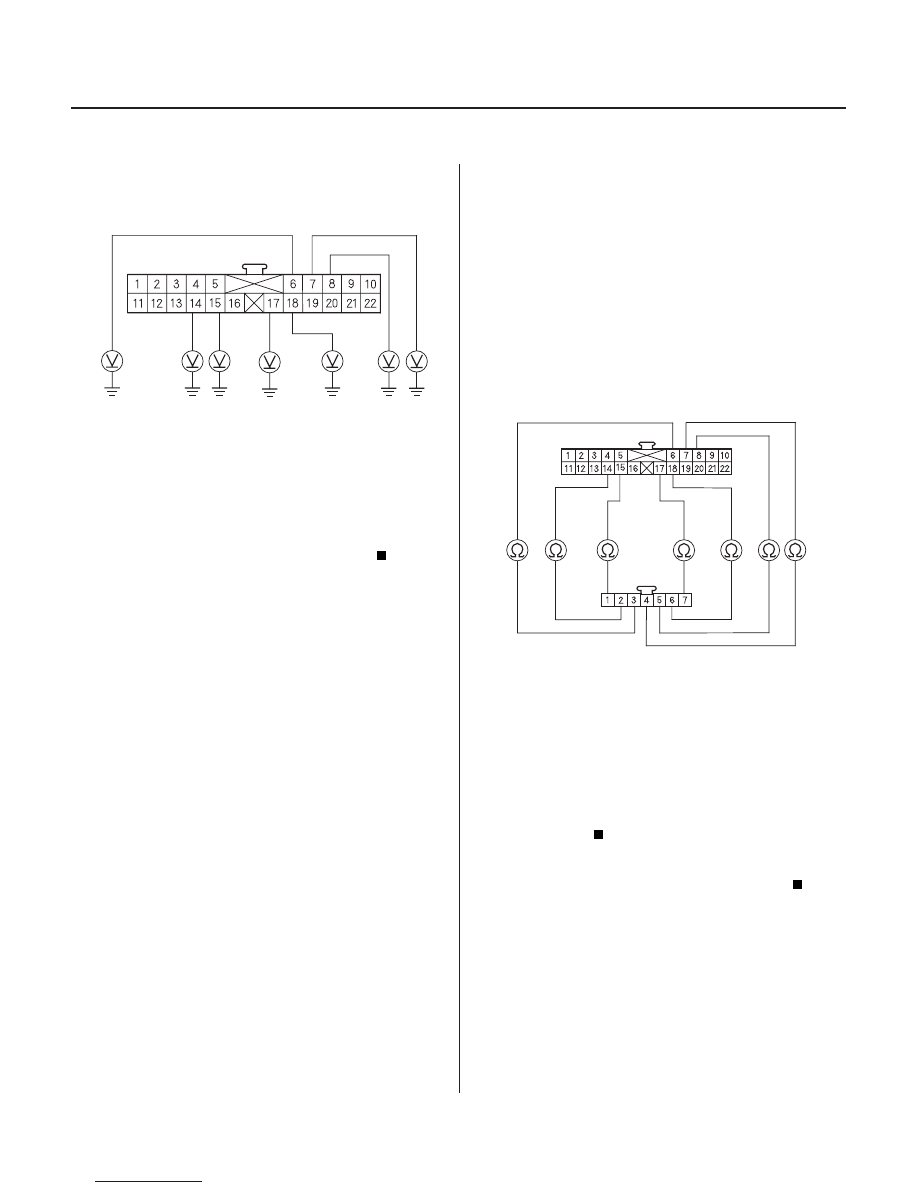

5. Turn the ignition switch ON (II), and check the same

terminals for voltage

Repair any short to power in the wire(s)

between the heater control panel and the mode
control motor. This short may also damage the
heater control panel. Repair the short to power
before replacing the heater control panel.

Go to step 6.

6. Turn the ignition switch off.

7. Check for continuity between following terminals

of the heater control panel 22P connector and the
mode control motor 7P connector.
22P:

7P:

No. 6

No. 3

No. 7

No. 4

No. 8

No. 5

No. 14

No. 2

No. 15

No. 1

No. 17

No. 7

No. 18

No. 6

Check for loose wires or poor connections at

the heater control panel 22P connector and at the
mode control motor 7P connector. If the
connections are good, substitute a known-good
heater control panel, and recheck. If the symptom/
indication goes away, replace the original heater
control panel.

Repair any open in the wire(s) between the

heater control panel and mode control motor.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e any voltage?

Is ther e continuity?

03/07/29 10:09:51 61S0X050_210_0019

−

−

−

−

＊０１

Ｓ０Ｘ４Ａ１１Ｋ７３１０００８１０３０ＦＡＡＴ２０

YES

NO

YES

NO

DTC 3:

21-19

21-19

EVAPORATOR TEMPERATURE SENSOR

40

30

20

10

50
10

68
20

86°F
30°C

TEMPERATURE

RESISTANCE
k

32
0

8. Remove the mode control motor (see page 21-38).

9. Check the mode control linkage and doors for

smooth movement.

Replace the mode control motor.

Repair the mode control linkage or doors.

1. Disconnect the evaporator temperature sensor 2P

connector.

2. Measure the resistance between the No. 1 and

No. 2 terminals of the evaporator temperature
sensor.

Go to step 3.

Replace the evaporator temperature

sensor.

3. Disconnect the heater control panel 22P connector.

(cont’d)

A Problem in the Evaporator

Temperature Sensor Circuit

Terminal side of male terminals

Do the mode contr ol linkage and door s move
smoothly?

Is the r esistance within the specif ications shown
on the gr aph?

03/07/29 10:09:51 61S0X050_210_0020
