Doors

Sliding Door Panel Removal/
Installation (cont’d)

Sliding Door Outer Handle
Replacement

Fastener Locations

: Screw, 1

: Clip, 12

A

B

Fastener Locations

: Screw, 2

A

Fastener Locations

: Bolt

Power sliding door, 4
Manual sliding door, 3

6 x 1.0 mm
8 N·m (0.8 kgf·m,
6 lbf·ft)

B

A

C

D

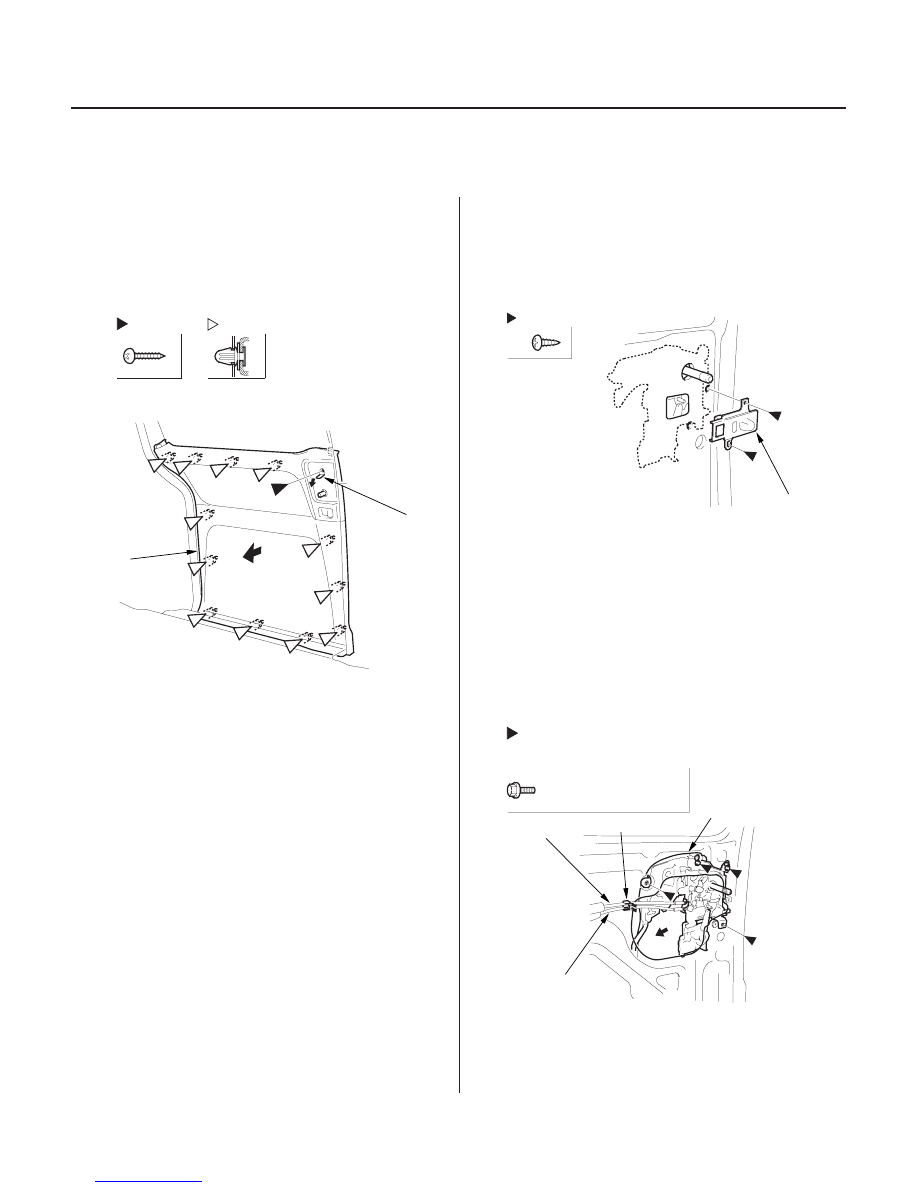

4. Pry out the cap (A), and remove the screw. Release

the clips that hold the door panel (B) with the trim
pad remover used in step 1, then remove the door
panel. Remove the door panel with as little bending
as possible to avoid creasing or breaking it.

5. Install the door panel in the reverse order of

removal, and note these items:

• Replace any damaged clips.
• Push the clips into place securely.

6. For EX and EX-L models: Re-home the power

sliding doors (see page 22-291).

NOTE: Put on gloves to protect your hands.

1. Remove the door panel (see page 20-13).

2. Remove the screws, then remove the lock knob (A).

3. Pull the plastic cover back as necessary (see page

20-4).

4. Remove the lower bolt(s) and loosen the upper

bolts, release the door latch cable (A) and door auto
close cable or lower roller lock cable (B) from the
cable holder (C), then move the door lock remote
control (D) by sliding it up and rearward. Do not
remove the door lock remote control at this time.
Take care not to bend any of the cables.

03/07/29 10:00:04 61S0X050_200_0016

０３

０４

＊０１

20-15

Fastener Locations

: Bolt, 3

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

Fastener Location

: Clip, 1

A

B

D

F

E

A

C

G

I

B

H

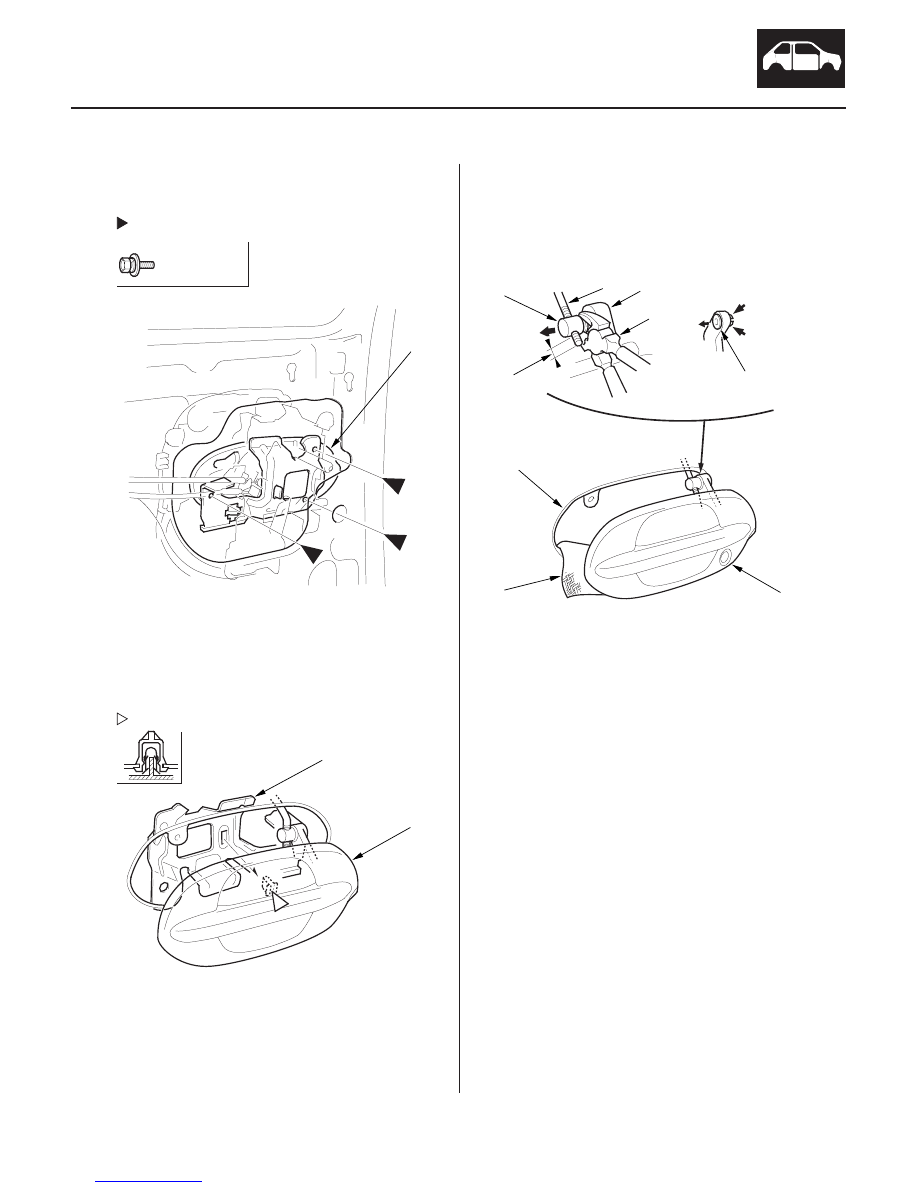

5. Remove the bolts securing the outer handle (A).

6. While holding the outer handle protector (A),

release the clip by pulling out on the outer handle
(B), then remove the outer handle protector from
the door.

7. Note the distance (A) that the outer handle rod (B)

extends from the joint (C). Put a shop towel (D)
between the door opening (E) and the outer handle
(F), and use diagonal cutters (G) to pry the joint out
of the arm on the outer handle (H). Remove the
outer handle rod from the joint.

8. Replace the outer handle bushing (I).

9. Install the outer handle in the reverse order of

removal, and note these items:

• Make sure the door locks and opens properly.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

10. For EX and EX-L models: Re-home the power

sliding doors (see page 22-291).

03/07/29 10:00:05 61S0X050_200_0017

０１

Ｓ０Ｘ４Ａ００Ｊ４６６７１０５５６７５ＫＢＡＴ０１

＊０１

Ｓ０Ｘ４Ａ００Ｊ１６１７０９２０８０１ＫＢＡＴ０２

20-16

20-16

Doors

Sliding Door Lock Remote Control
Replacement

Sliding Door Latch Replacement

C

D

A

B

B

E

A

Fastener Locations

: Bolt, 3

A

’99-00 models ’01-04 models

6 x 1.0 mm
8 N·m
(0.8 kgf·m,
6 lbf·ft)

E

A

A

A

B

G

B

B

C

C

D

F

E

D

: Bolt, 3

B

NOTE: Put on gloves to protect your hands.

1. Remove the sliding door outer handle (see page 20-

14).

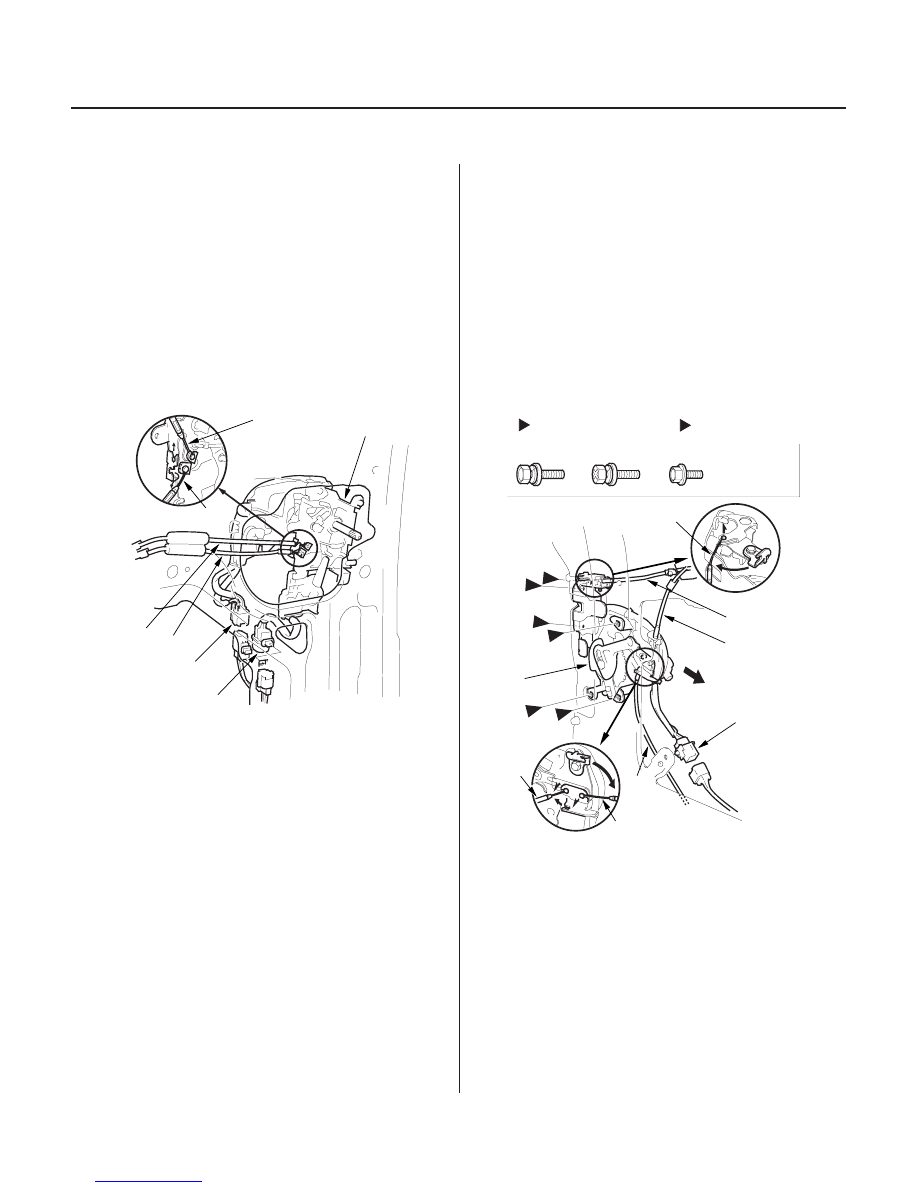

2. Disconnect the door latch cable (A) and door auto-

close cable or lower roller latch cable (B). If
equipped, disconnect the door lock actuator
connector (C) and power release actuator
connector (D). Then remove the door lock remote
control (E) through the hole in the door. Take care
not to bend any of the cables.

3. Install the door lock remote control in the reverse

order of removal, and note these items:

• Make sure the actuator connector(s) are plugged

in properly, and each cable is connected securely.

• Make sure the door locks and opens properly.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

4. For EX and EX-L models: Re-home the power

sliding doors (see page 22-291).

NOTE: Put on gloves to protect your hands.

1. Remove these items:

• Door panel (see page 20-13)
• Plastic cover, as necessary (see page 20-4)

2. Remove the bolts (A) and the bolts (B).

Disconnect the door latch cable (C). If equipped,
disconnect the auto-close cable (D), lower roller
lever cable (E), and power door closer connector (F).
Then remove the latch (G) through the hole in the
door.

03/07/29 10:00:06 61S0X050_200_0018

０２

０３

０１

Ｓ０Ｘ４Ａ００Ｊ１６１７０９２１１１１ＫＢＡＴ００

Power sliding door

Power Sliding Door

20-17

20-17

Sliding Door Lower Roller Lever
Replacement

D
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

B

A

D
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 ·ft)

A

C

Fastener Locations

: Nut, 2

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

B

A

C

D

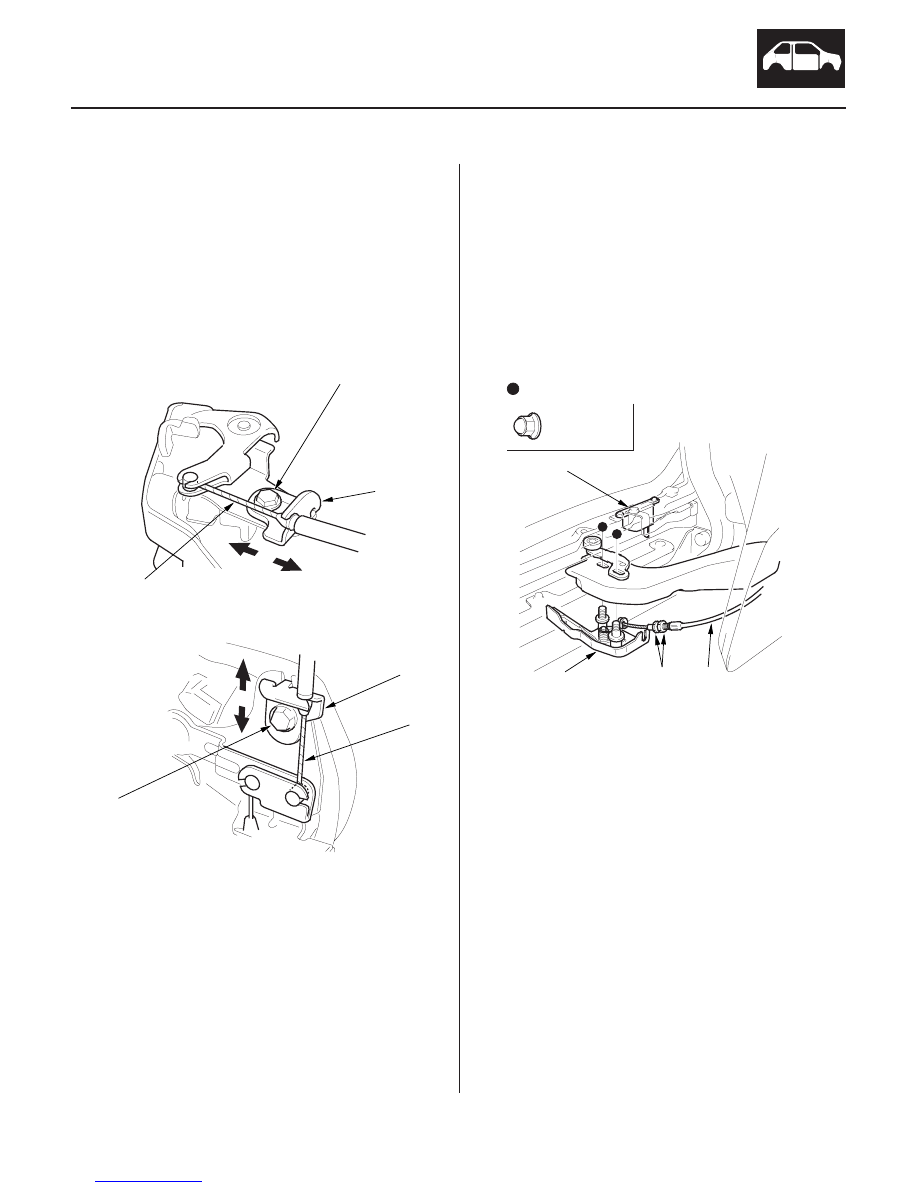

3. Install the latch in the reverse order of removal, and

note these items:

• Make sure the door locks and opens properly.
• If necessary, move the adjusting plate (A) to

adjust the door latch cable (B) and the auto-close
cable (C).

• Apply liquid thread lock to the adjusting plate

mounting bolt (D) before reinstallation.

• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

4. For EX and EX-L models: Re-home the power

sliding doors (see page 22-291).

1. For EX and EX-L models: Disable the power sliding

doors by turning off the main switch.

2. Remove the nuts, then loosen the cable adjusting

nuts (A) and disconnect the lower roller lever cable
(B) from the lower roller lever (C). Take care not to
bend the cable.

3. Install the lower roller lever in the reverse order of

removal, and note these items:

• Make sure the lower roller cable is connected

properly.

• With the door fully open, make sure the power

sliding door handle switch (D) makes a clicking
sound as soon as the inner or outer door handle
is pulled. If necessary, adjust the cable adjusting
nuts.

• Check the sliding door operation. Make sure the

sliding door operates properly when the outside
handle is pulled (sliding door in the open
position; the sliding door closes fully).

03/07/29 10:00:07 61S0X050_200_0019
