Shafts and Clutches

Clutch Disassembly (cont’d)

A

B

C

B

A

C

A

B

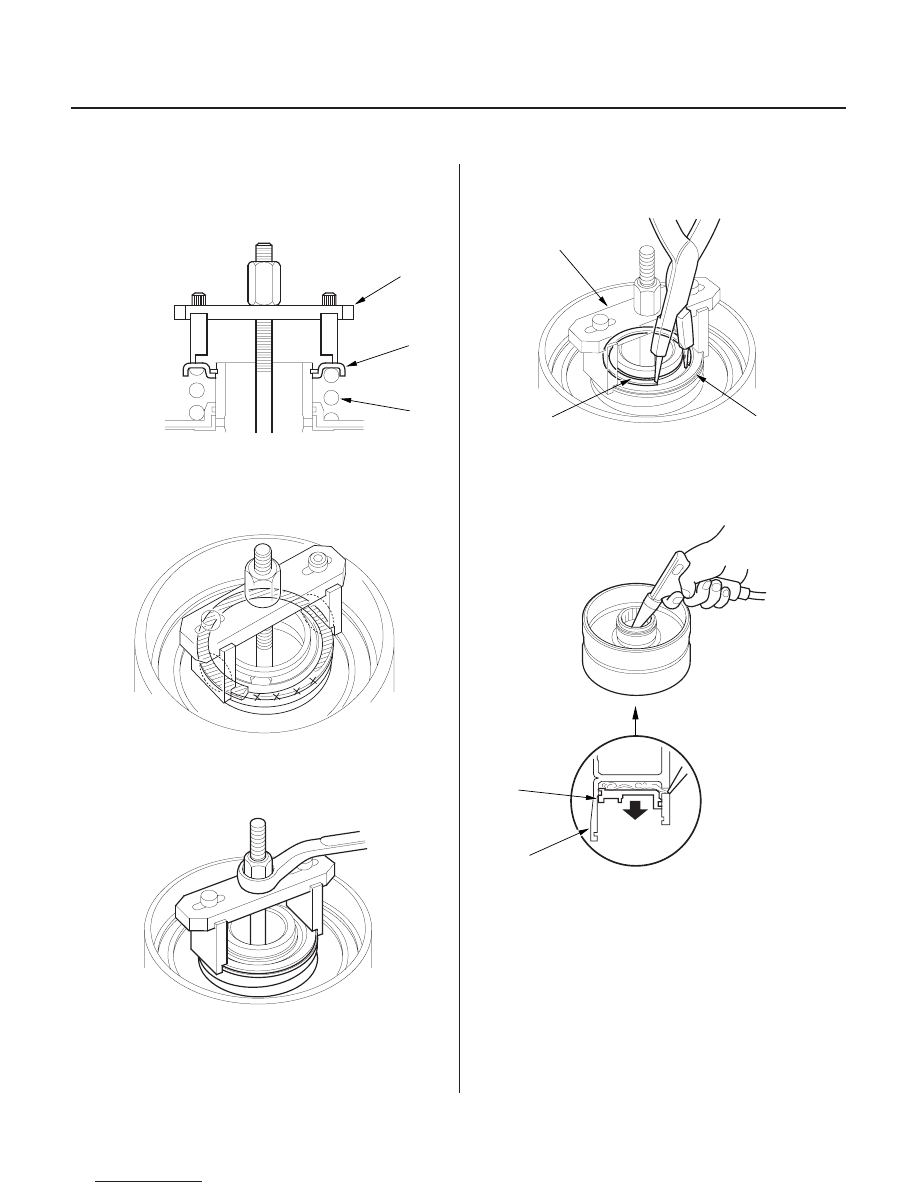

5. Set the special tool (A) on the spring retainer (B) of

the 2nd and 3rd clutches so the tool works on the
clutch return spring (C).

6. If either end of the special tool is set over an area of

the spring retainer which is unsupported by the
return spring, the retainer may be damaged.

7. Compress the spring until the snap ring can be

removed.

8. Remove the snap ring (A). Then remove the special

tool (B), spring retainer (C), and the return spring.

9. Wrap a shop rag around the clutch drum (A), and

apply air pressure to the fluid passage to remove
the piston (B). Place a finger tip on the other end
while applying air pressure.

03/07/29 09:46:06 61S0X050_140_0457

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１３１００１１ＭＡＡＴ００

1st/1st-hold/2nd Clutch

14-455

Clutch Inspection

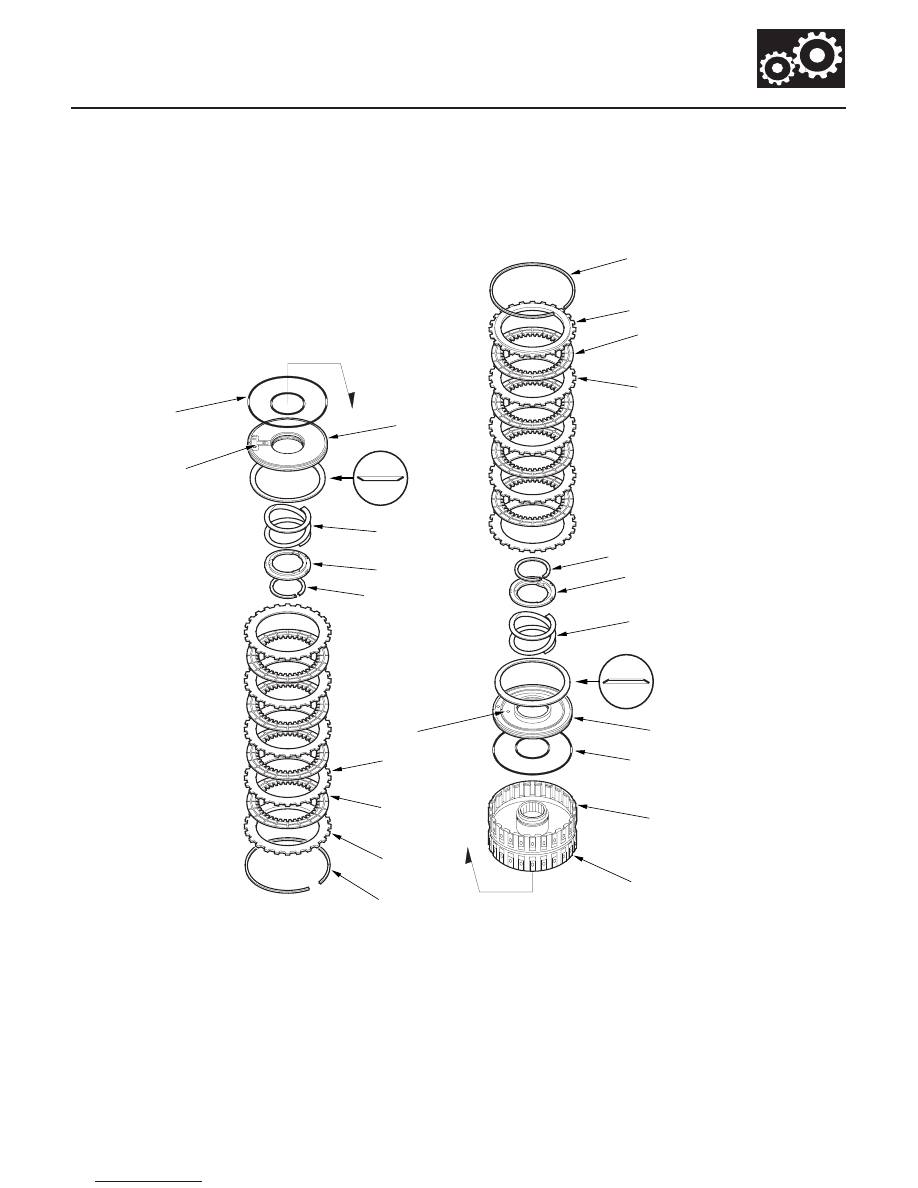

SNAP RING

CLUTCH END PLATE

SNAP RING

SPRING RETAINER

RETURN SPRING

1ST/1ST-HOLD CLUTCH
DRUM

O-RINGS

RETURN SPRING

SPRING RETAINER

CLUTCH DISCS,
Three Discs
Standard thickness:
1.94 mm (0.076 in.)

CLUTCH PLATES,
Three Plates
Standard thickness:
1.8 mm (0.071 in.)

SNAP RING

2ND CLUTCH DRUM

O-RINGS

2ND CLUTCH PISTON

CLUTCH PLATES,
Six Plates
Standard thickness:
1.6 mm (0.063 in.)

CLUTCH DISCS,
Six Discs
Standard thickness:
1.94 mm (0.076 in.)

O-RINGS

1ST-HOLD
CLUTCH PISTON

DISC SPRING

1ST-HOLD
CLUTCH
PLATE B

CLUTCH END PLATE

SNAP RING

CLUTCH DISCS,
Five Discs
Standard thickness:
1.94 mm (0.076 in.)

CLUTCH PLATES,
Five Plates
Standard thickness:
1.6 mm (0.063 in.)

1ST CLUTCH
PISTON

CHECK VALVE

CHECK VALVE

CHECK VALVE

1. Inspect the clutch piston and clutch piston check valve. If the clutch check valve is loose or stuck damaged, replace

the clutch piston.

2. Check the spring retainer for wear and damage.

3. Inspect the clutch discs, clutch plates, and clutch end plate for wear, damage, and discoloration.

• If the clutch discs are worn or damaged, replace the discs as a set.
• If the clutch plates are worn, damaged, or discolored, replace the plates as a set.
• If the clutch end plate is worn, damaged, or discolored, inspect the clutch end-plate-to-top-disc clearance, then

replace the clutch-end-plate.

• If the 1st-hold clutch plate B is worn, damaged, or discoloration, inspect the 1st-hold clutch plate B-to-top-disc

clearance, then replace plate B.

(cont’d)

Replace.

Replace.

Replace.

03/07/29 09:46:07 61S0X050_140_0458

＊０２

3rd Clutch

14-456

Shafts and Clutches

Clutch Inspection (cont’d)

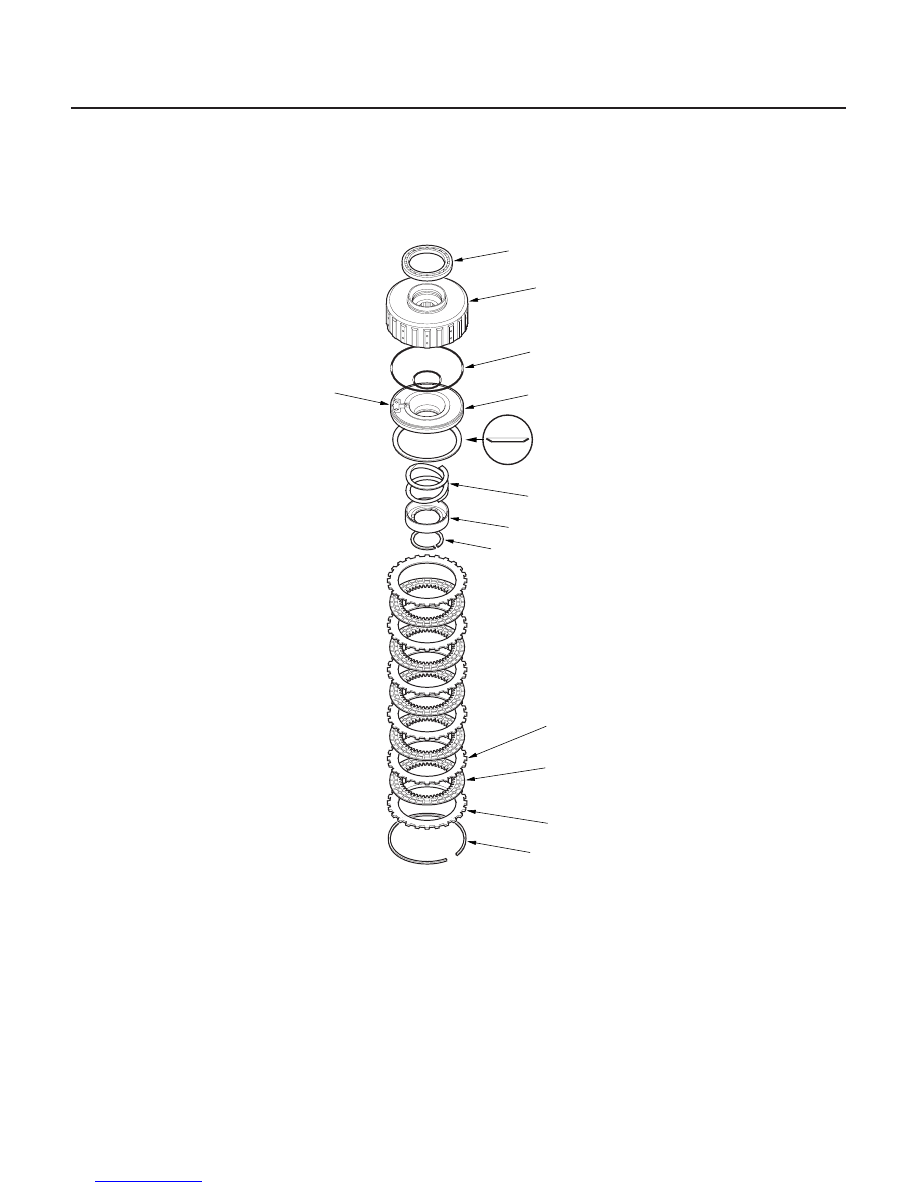

BALL BEARING

CLUTCH DRUM

O-RINGS

CLUTCH PISTON

DISC SPRING

CHECK VALVE

RETURN SPRING

SPRING RETAINER

SNAP RING

CLUTCH PLATES,
Five Plates
Standard thickness:
2.3 mm (0.091 in.)

CLUTCH DISCS,
Five Discs
Standard thickness:
1.94 mm (0.076 in.)

CLUTCH END PLATE

SNAP RING

1. Inspect the clutch piston and clutch piston check valve. If the clutch check valve is loose or stuck damaged, replace

the clutch piston.

2. Check the spring retainer for wear and damage.

3. Inspect the clutch discs, clutch plates, and clutch end plate for wear, damage, and discoloration.

• If the clutch discs are worn or damaged, replace the discs as a set.
• If the clutch plates are worn, damaged, or discolored, replace the plates as a set.
• If the clutch end plate is worn, damaged, or discolored, inspect the clutch end-plate-to-top-disc clearance, then

replace the clutch-end-plate.

4. If the 3rd clutch assembly, clutch discs, or clutch plates are replaced, replace the PCM (see page 11-4).

Replace.

03/07/29 09:46:08 61S0X050_140_0459

＊０３

4th/5th Clutch

14-457

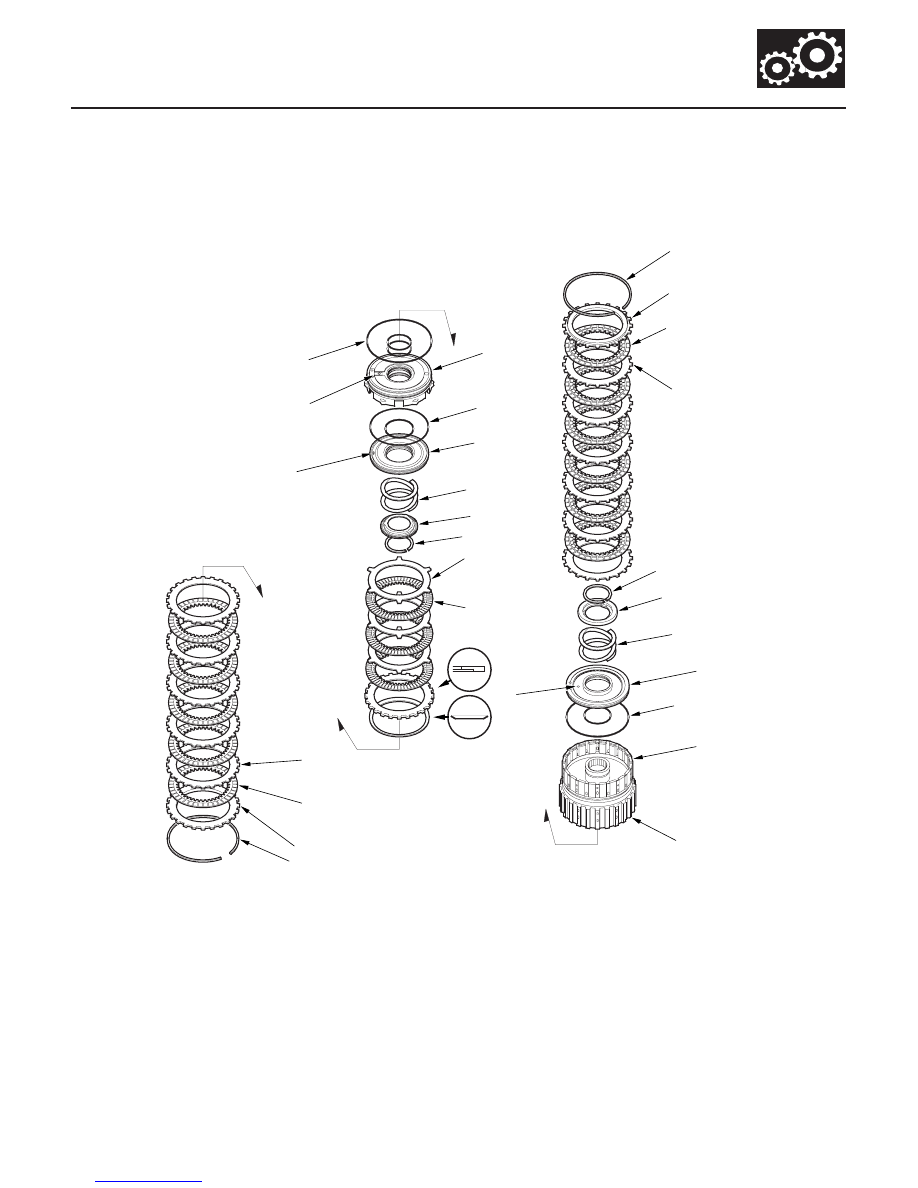

O-RINGS

4TH CLUTCH PISTON

RETURN SPRING

SPRING RETAINER

SNAP RING

CLUTCH END
PLATE

SNAP RING

CLUTCH DISCS,
Four Discs
Standard thickness:
1.94 mm (0.076 in.)

SNAP RING

CLUTCH END PLATE

SNAP RING

SPRING RETAINER

RETURN SPRING

O-RINGS

4TH CLUTCH DRUM

CHECK VALVE

DISC SPRING

5TH CLUTCH PISTON

DISC SPRING

CLUTCH PLATES,
Four Plates
Standard thickness:
2.0 mm (0.079 in.)

5TH CLUTCH DRUM

CLUTCH DISCS,
Four Discs
Standard thickness:
1.94 mm (0.076 in.)

CLUTCH PLATES,
Four Plates
Standard thickness:
2.3 mm (0.091 in.)

CHECK VALVE

1. Inspect the clutch piston and clutch piston check valve. If the clutch check valve is loose or stuck damaged, replace

the clutch piston.

2. Check the spring retainer for wear and damage.

3. Inspect the clutch discs, clutch plates, and clutch end plate for wear, damage, and discoloration.

• If the clutch discs are worn or damaged, replace the discs as a set.
• If the clutch plates are worn, damaged, or discolored, replace the plates as a set.
• If the clutch end plate is worn, damaged, or discolored, inspect the clutch end-plate-to-top-disc clearance, then

replace the clutch-end-plate.

Replace.

Replace.
