PGM-FI System

Injector Replacement (cont’d)

C

A

B

E

D

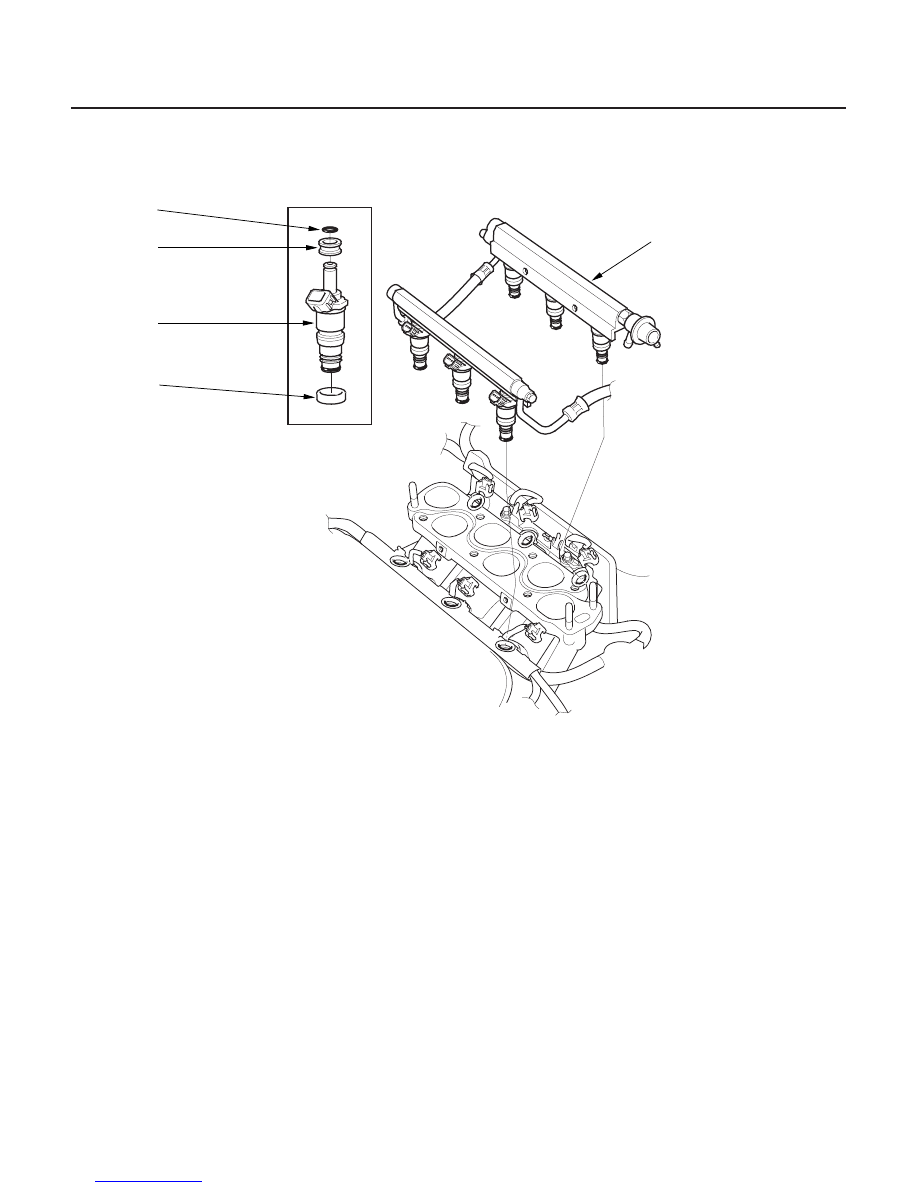

8. Slide new cushion rings (A) onto the fuel injectors (B).

9. Coat the new O-rings (C) with clean engine oil, and put them on the injectors.

10. Insert the injectors into the fuel rail (D).

11. Coat new seal rings (E) with clean engine oil, and press them into the intake manifold.

12. Install the fuel rail in the intake manifold.

13. Install and tighten the bolts.

14. Connect the vacuum hose and fuel return hose to the fuel pressure regulator.

15. Install the connectors on the injectors.

16. Install the intake manifold and the intake manifold cover (see page 9-7).

17. Turn the ignition switch ON (II), but do not operate the starter. After the fuel pump runs for about 2 seconds, the

fuel pressure in the fuel line rises. Repeat this two or three times, then check for fuel leakage.

03/07/29 09:23:01 61S0X050_110_0178

＊０１

Ｓ０Ｘ４ＡＺＡＡ２０３２６９２７８０１ＫＢＡＴ００

’02-04 models

11-179

B

A

D

E

C

9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

1. Relieve the fuel pressure (see page 11-215).

2. Remove the intake manifold covers and the intake manifold (see page 9-4).

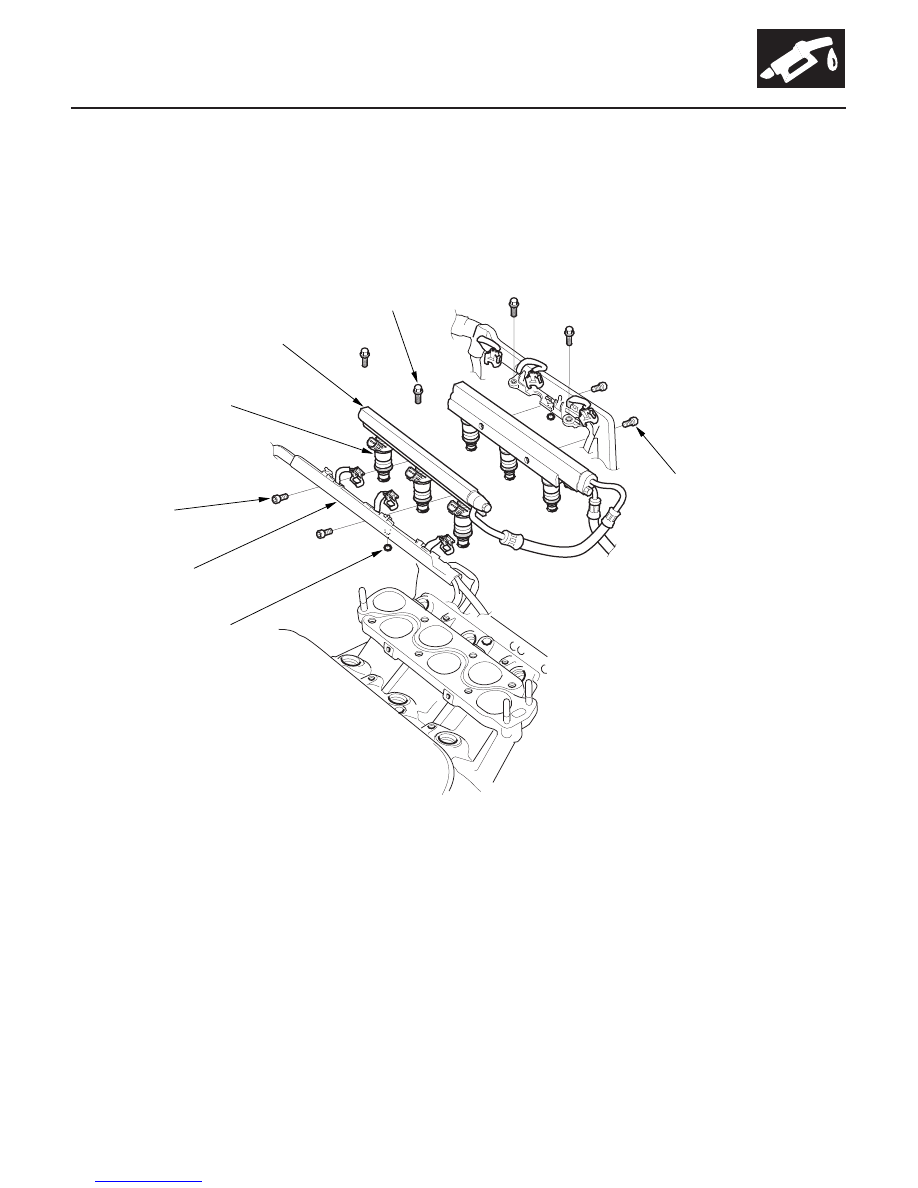

3. Disconnect the connectors from the injectors (A).

4. Remove the retainer bolts (B) from the fuel rails (C) and harness holders (D), then discard the O-rings (E).

5. Disconnect the fuel rails.

6. Remove the injectors from the fuel rails.

(cont’d)

03/07/29 09:23:01 61S0X050_110_0179

＊０２

11-180

PGM-FI System

Injector Replacement (cont’d)

D

C

A

B

E

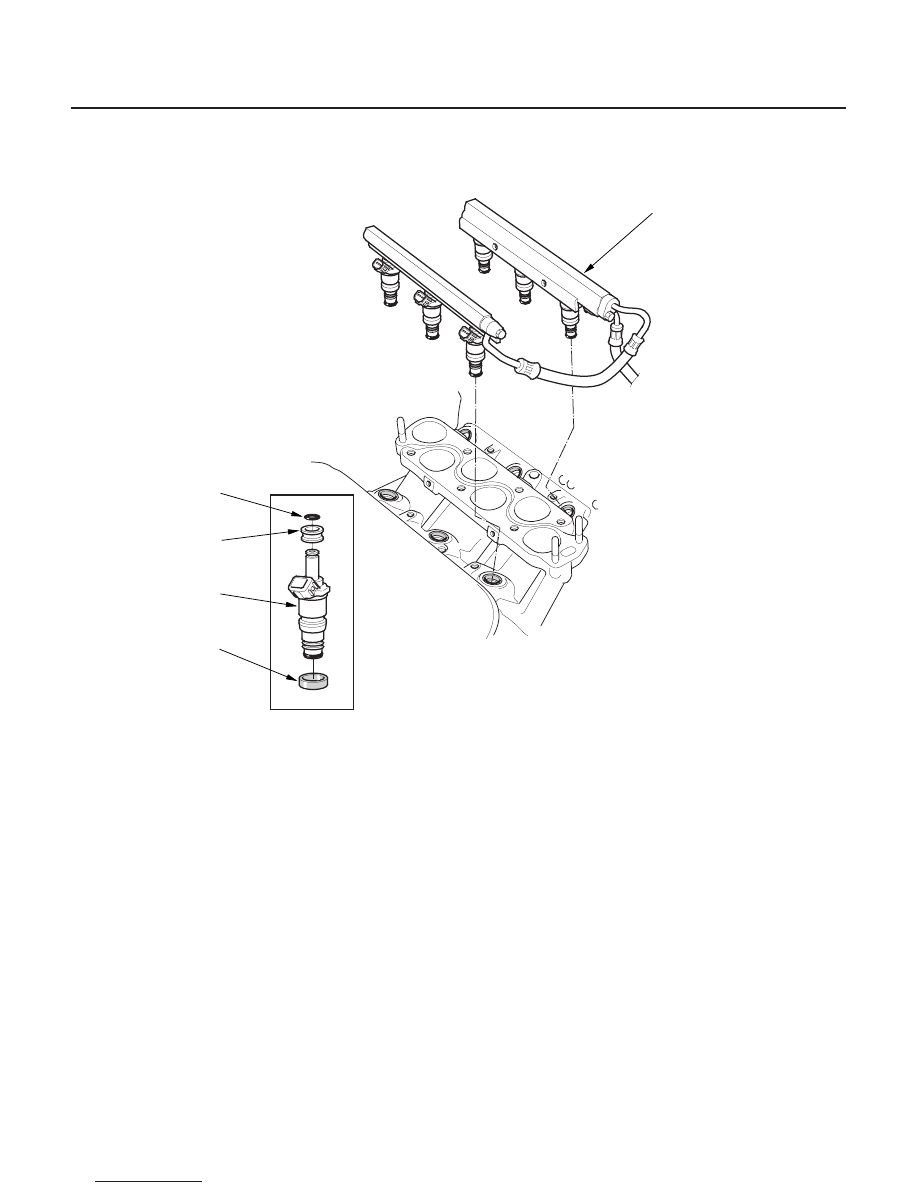

7. Slide new cushion rings (A) onto the injectors (B).

8. Coat new O-rings (C) with clean engine oil, and put them on the injectors.

9. Insert the injectors into the fuel rails (D).

10. Coat new seal rings (E) with clean engine oil, and press them into the intake manifold.

11. Install the fuel injectors and fuel rails into the intake manifold.

12. Install and tighten the retainer bolts.

13. Install the connectors on the injectors.

14. Install the intake manifold and the intake manifold covers (see page 9-7).

15. Turn the ignition switch ON (II), but do not operate the starter. After the fuel pump runs for approximately 2

seconds, the fuel pressure in the fuel line rises. Repeat this two or three times, then check for fuel leakage.

03/07/29 09:23:02 61S0X050_110_0180

＊０１

Ｓ０Ｘ４Ａ００Ａ２０３２６９３１３１１ＫＢＡＴ００

０１

Ｓ０Ｘ４Ａ００Ａ２０３２６９３１３１２ＫＢＡＴ００

Special Tools Required

Special Tools Required

11-181

11-181

Primary HO2S Replacement

Secondary HO2S Replacement

A

B
44 N·m (4.5 kgf·m,
33 lbf·ft)

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

O2 sensor wrench, Snap-on YA8875, SP Tools 93750, or
equivalent, commercially available

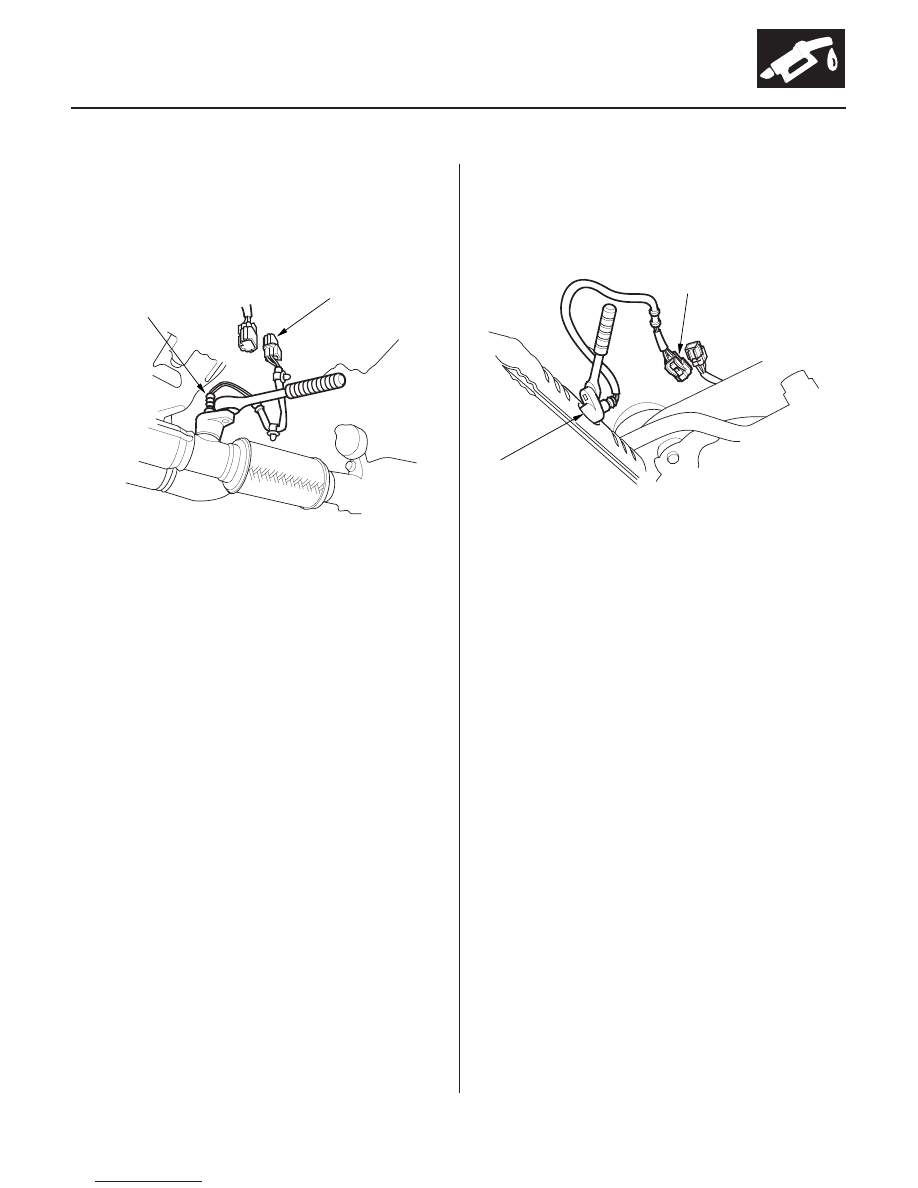

1. Disconnect the primary HO2S 4P connector (A),

then remove the primary HO2S (B).

2. Install the primary HO2S in the reverse order of

removal.

O2 sensor wrench, Snap-on YA8875, SP Tools 93750, or
equivalent, commercially available

1. Disconnect the secondary HO2S 4P connector (A),

then remove the secondary HO2S (B).

2. Install the secondary HO2S in the reverse order of

removal.

03/07/29 09:23:02 61S0X050_110_0181
