PGM-FI System

Component Location Index (cont’d)

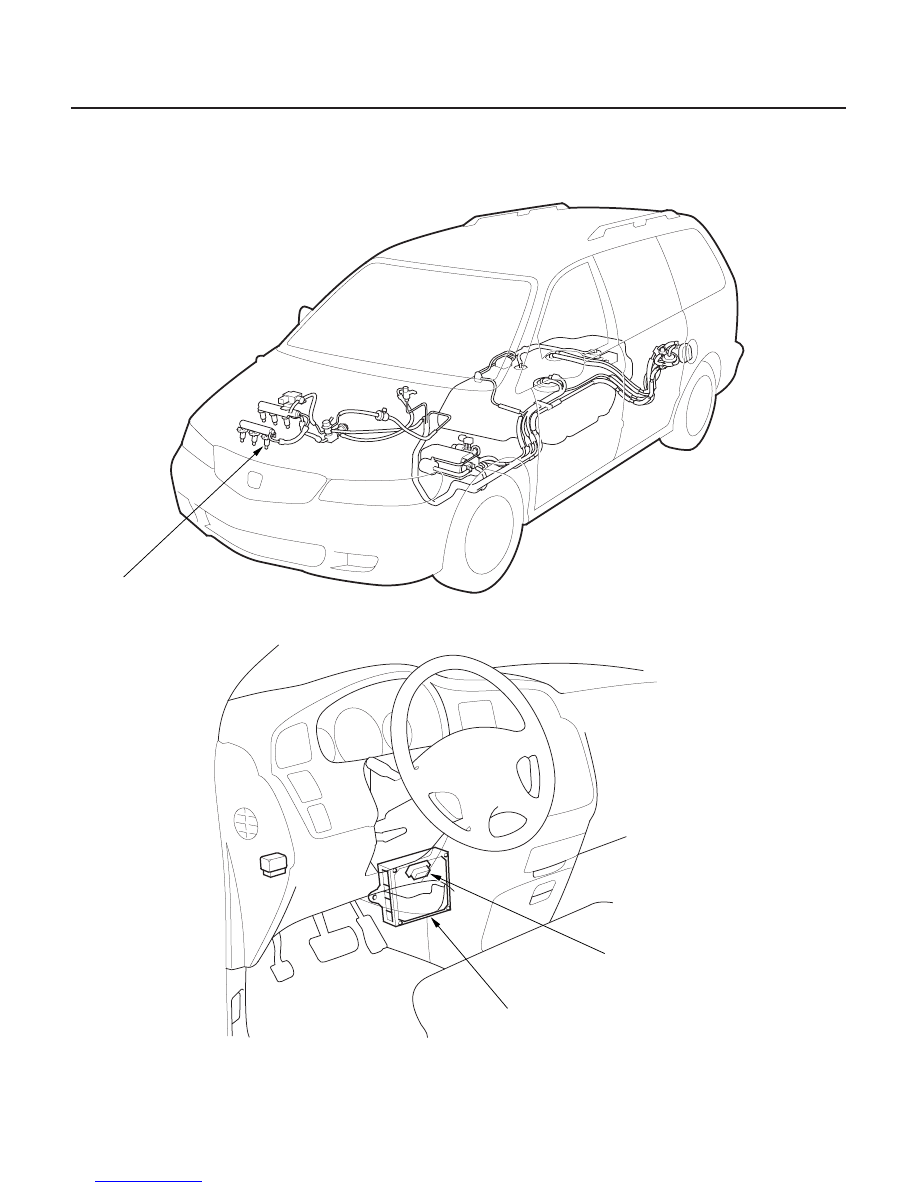

INJECTORS

DATA LINK CONNECTOR (DLC)

POWERTRAIN CONTROL MODULE (PCM)

General Troubleshooting Information,

page 11-3

General Troubleshooting Information,

page 11-3

03/07/29 09:19:50 61S0X050_110_0094

Replacement, page 11-179

Troubleshooting, page 11-5

−

−

−

−

−

−

−

−

−

−

−

＊０１

＊０３

＊０２

Ｓ０Ｘ４ＡＺ０Ｋ７７１０００９０１０７ＦＡＡＴ００

DTC P0107

’99-00 Models:

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

11-95

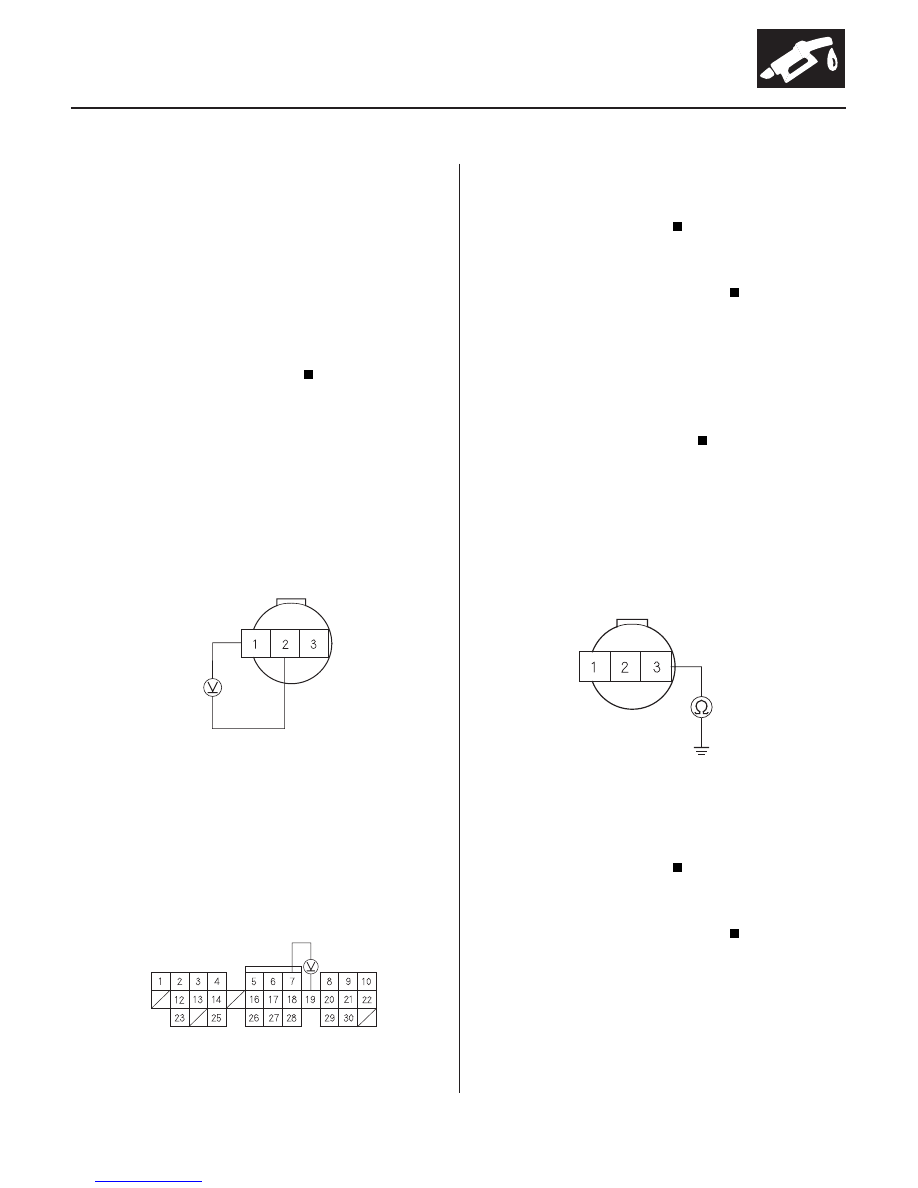

DTC Troubleshooting

MAP SENSOR 3P CONNECTOR

VCC1
(YEL/RED)

SG1 (GRN/WHT)

VCC1
(YEL/RED)

SG1
(GRN/WHT)

PCM CONNECTOR C (31P)

MAP SENSOR 3P CONNECTOR

MAP
(RED/GRN)

MAP Sensor

Circuit Low Voltage

1. Turn the ignition switch ON (II).

2. Check the MAP with the scan tool or the HDS.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
the MAP sensor and the PCM.

Go to step 3.

3. Turn the ignition switch OFF.

4. Disconnect the MAP sensor 3P connector.

5. Turn the ignition switch ON (II).

6. Measure voltage between MAP sensor 3P

connector terminals No. 1 and No. 2.

Go to step 8.

Go to step 7.

7. Measure voltage between PCM connector

terminals C19 and C7.

Repair open in the wire between the PCM

(C19) and the MAP sensor.

Substitute a known-good PCM and recheck

(see page 11-5). If normal MAP readings are
indicated, replace the original PCM.

8. Check the MAP with the scan tool or the HDS.

Go to step 9.

Replace the MAP sensor.

9. Turn the ignition switch OFF.

10. Disconnect PCM connector C (31P).

11. Check for continuity between MAP sensor

connector terminal No. 3 and body ground.

Repair short in the wire between the PCM

(C17) and the MAP sensor.

Substitute a known-good PCM and recheck

(see page 11-5). If normal MAP readings are
indicated, replace the original PCM.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is about 101 kPa ( 7 60 mmHg, 30 in.Hg), or 2.9 V
indicated?

Is ther e about 5 V ?

Is ther e about 5 V ?

Is about 2 kPa ( 15 mmHg, 0.6 in.Hg), 0.5 V or less
indicated?

Is ther e continuity?

03/07/29 09:19:50 61S0X050_110_0095

−

−

−

−

−

−

−

−

−

−

−

０１

０２

０３

Ｓ０Ｘ４ＡＺ１Ｋ７７１０００９０１０７ＦＡＡＴ００

DTC P0107

’01 Model:

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

11-96

PGM-FI System

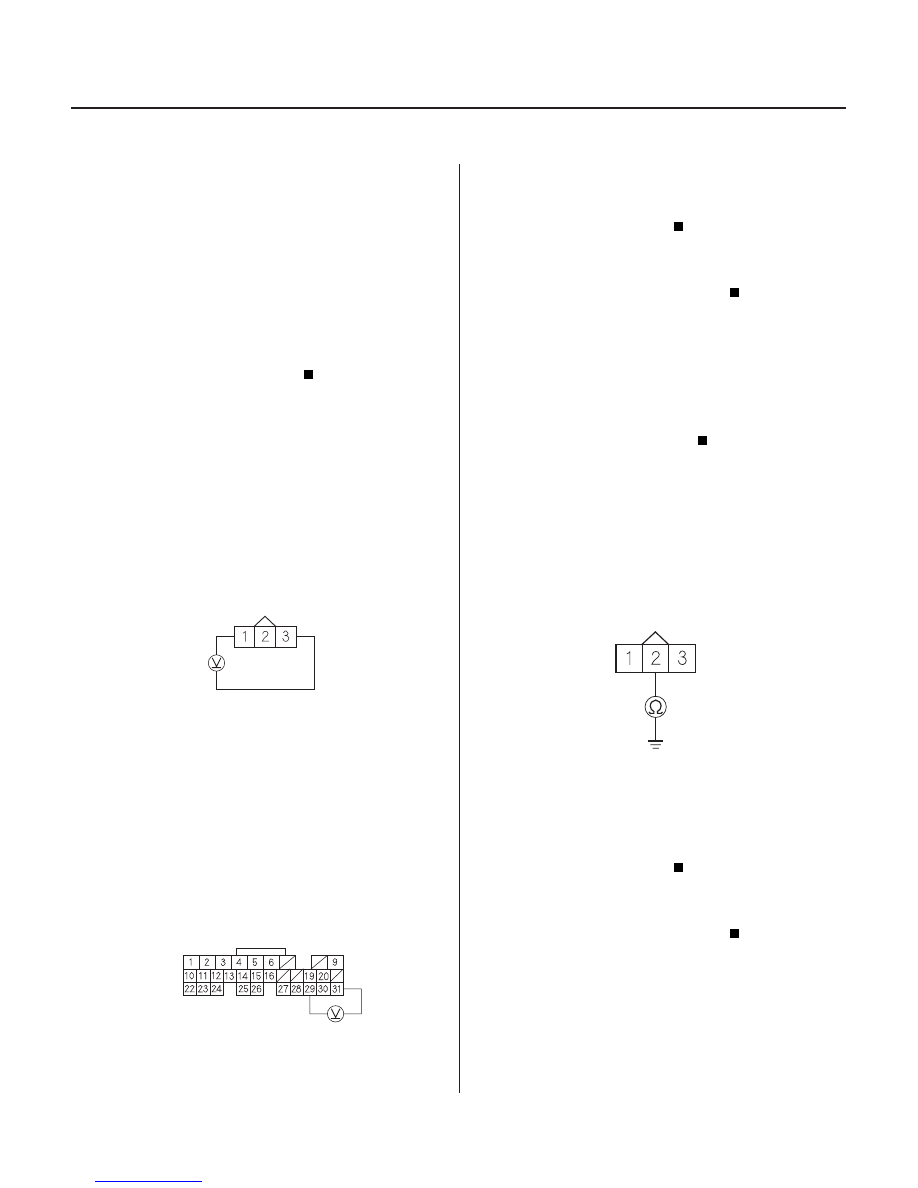

DTC Troubleshooting (cont’d)
