１４

０８

０９

＊０５

1999-2001 models:

2002-2004 models:

1999-2001 models:

2002-2004 models:

9-8

Intake Manifold and Exhaust System

Intake Manifold Removal and Installation (cont’d)

B

A

B

A

B

C

B

A

C

A

B

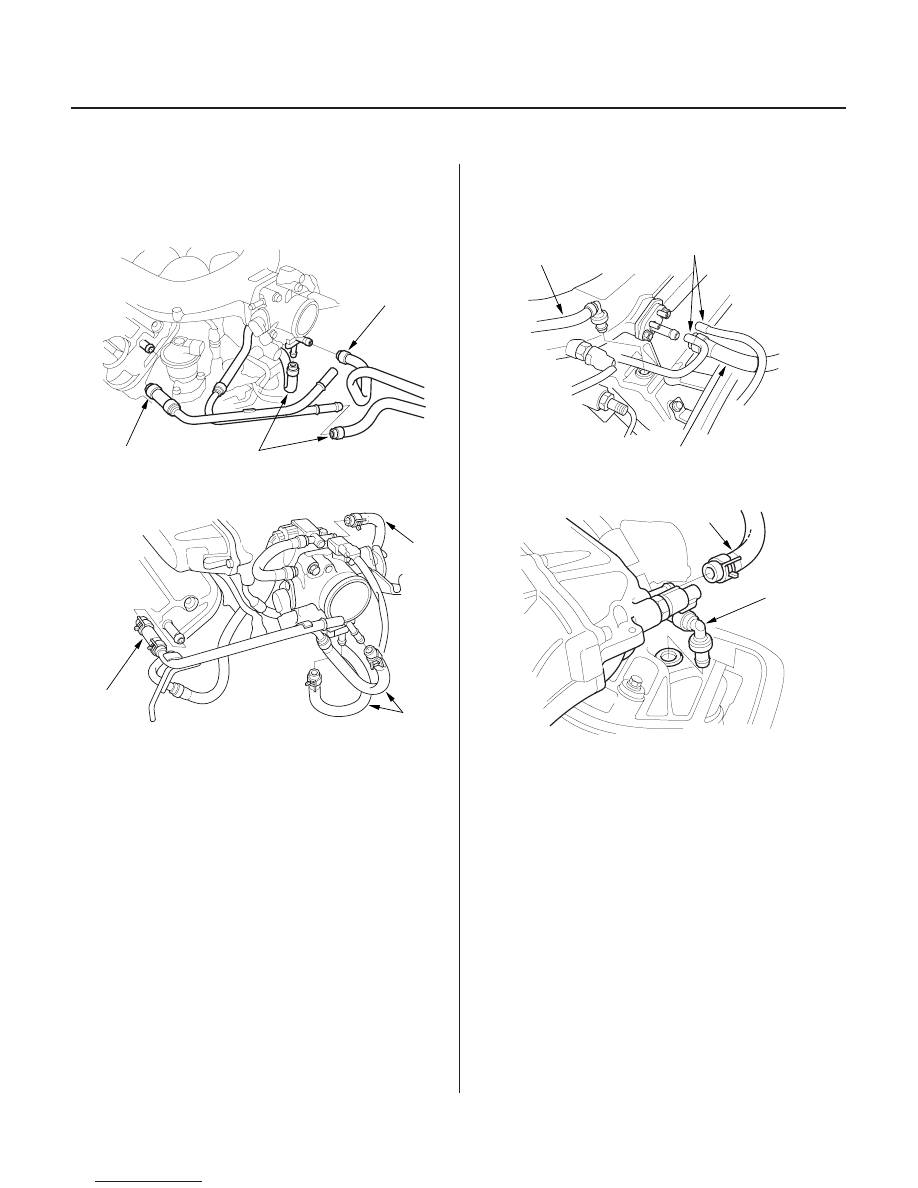

4. Install the breather hose (A) and water bypass

hoses (B).

5. Install the EVAP canister hose (C) (2002-2004

models).

6. Install the brake booster vacuum hose (A) and PCV

hose (B).

7. Install the vacuum hoses (C) (1999-2001 models).

8. Install the throttle cable, then adjust the cable (see

page 11-242).

9. Install the cruise control actuator cable, then adjust

the cable (see page 4-52).

03/07/29 09:14:20 61S0X050_090_0008

１０

１１

１２

１３

1999-2001 models:

2002-2004 models:

1999-2001 models:

2002-2004 models:

9-9

A

C

B

D

A

C

B

D

A

A

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

B

B

A

6 x 1.0 mm
12 N·m (1.2 kgf·m,
8.7 lbf·ft)

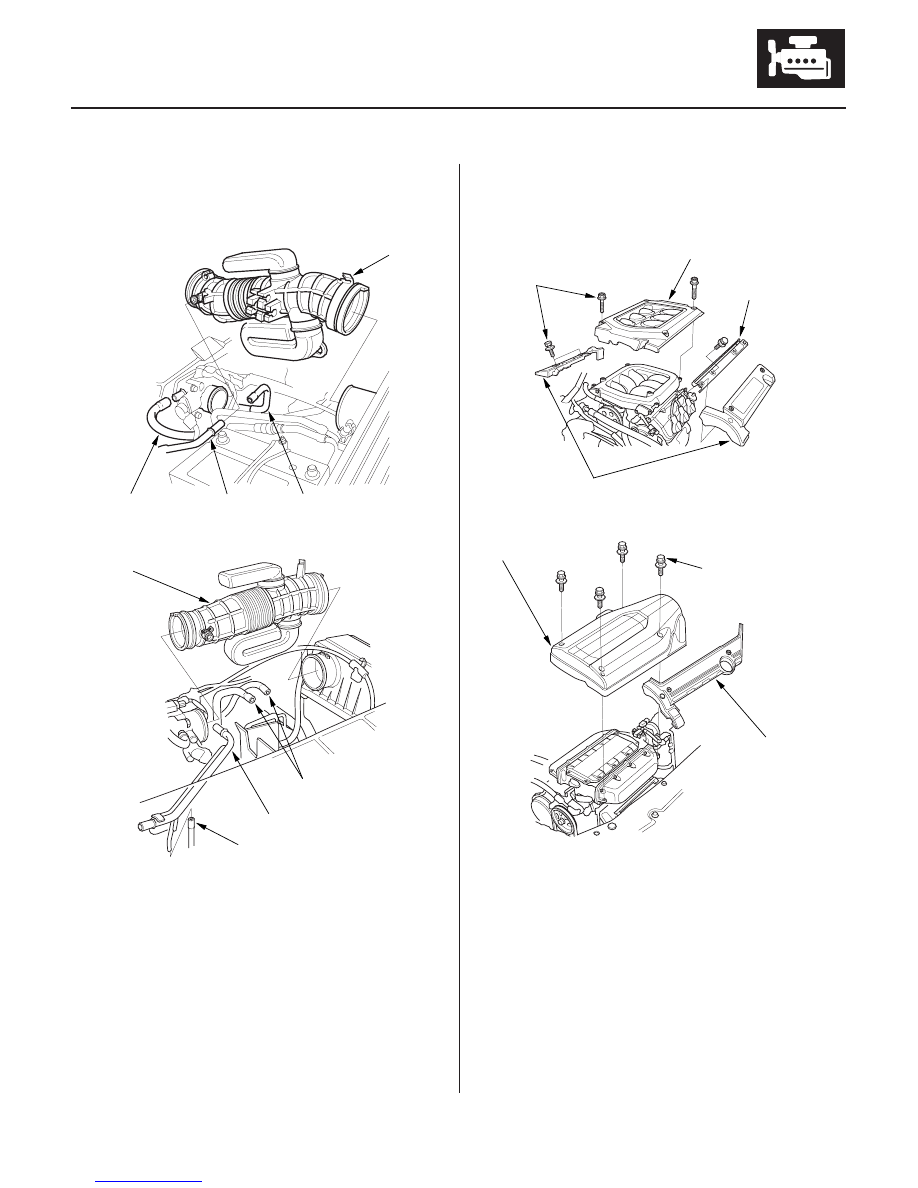

10. Install the intake air duct (A), then install the

vacuum hose(s) (B) and breather pipe (C).

11. Install the EVAP canister hose (D) (1999-2001

models) or vacuum hose (D) (2002-2004 models).

12. Install the ignition coil cover(s) (A) and intake

manifold cover (B).

13. Clean up any spilled engine coolant.

14. After installation, check that all tubes, hoses and

connectors are installed correctly.

15. Refill the radiator with engine coolant, and bleed

air from the cooling system with the heater valve
open (see step 8 on page 10-13).

03/07/29 09:14:22 61S0X050_090_0009

０１

０２

Ｓ０Ｘ４Ａ００Ａ１８４０００２５５０１ＫＤＡＴ００

FRONT:

REAR:

9-10

Intake Manifold and Exhaust System

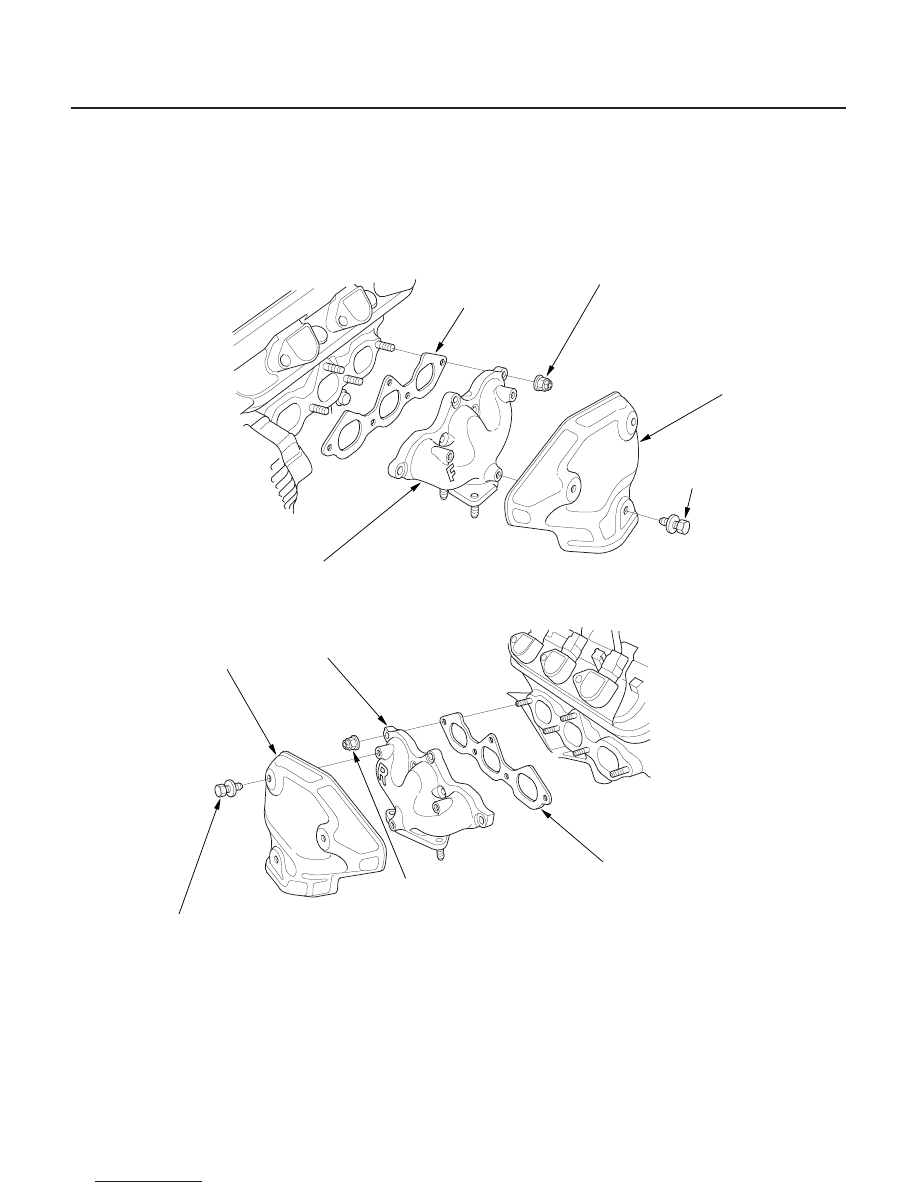

Exhaust Manifold Removal and Installation

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

FRONT EXHAUST MANIFOLD

SELF-LOCKING NUT
8 x 1.25 mm
31 N·m (3.2 kgf·m,
23 lbf·ft)

GASKET

COVER

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

REAR EXHAUST MANIFOLD

COVER

SELF-LOCKING NUT
8 x 1.25 mm
31 N·m (3.2 kgf·m, 23 lbf·ft)

GASKET

NOTE:

• Use new gaskets and self-locking nuts when reassembling.
• Check for folds or scratches on the surfaces of the gaskets.

Apply engine oil to the
nut threads.
Replace.

Replace.

Apply engine oil to the
nut threads.
Replace.

Replace.

03/07/29 09:14:22 61S0X050_090_0010

０１

Ｓ０Ｘ４Ａ００Ａ１８４０００２５６０１ＫＢＡＴ００

9-11

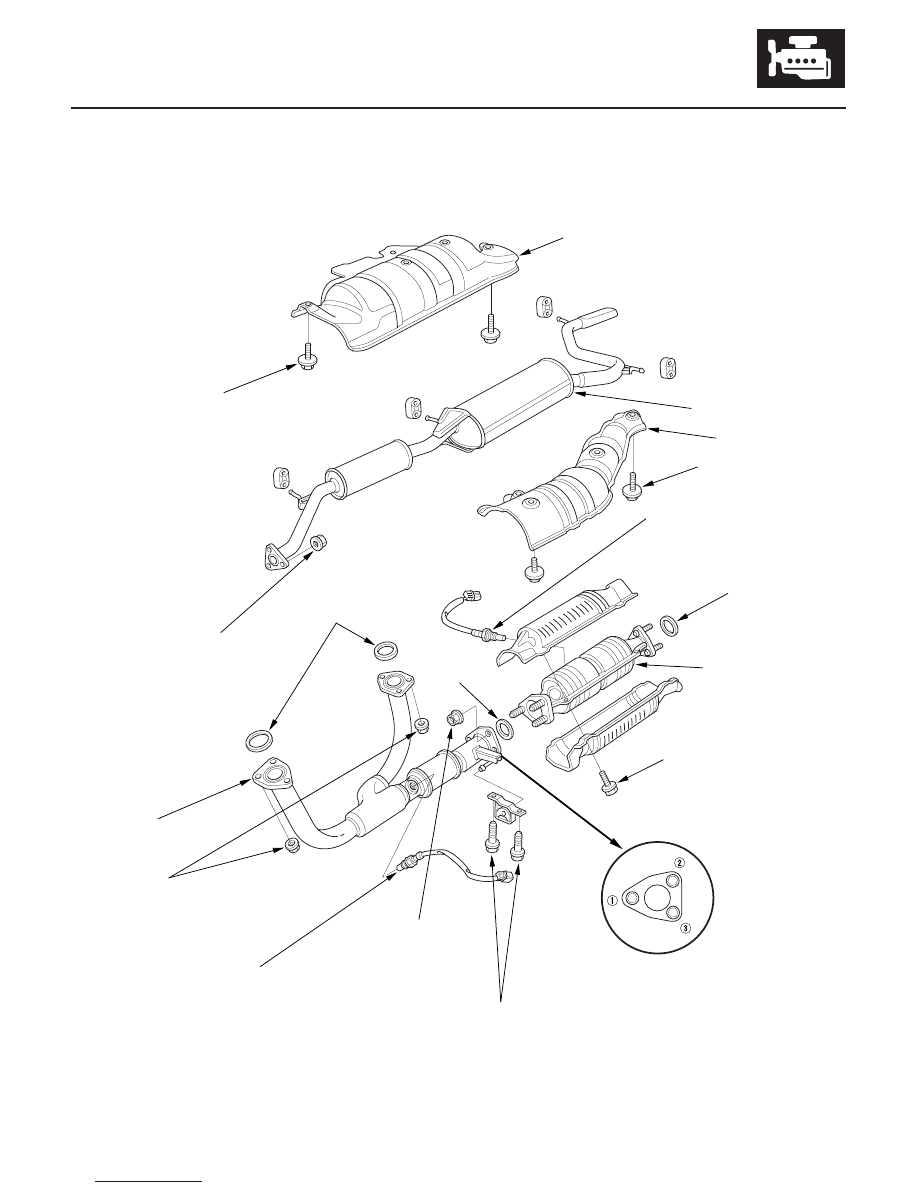

Exhaust Pipe and Muffler Replacement

MUFFLER

SECONDARY HEATED
OXYGEN SENSOR
(SECONDARY HO2S)
44 N·m
(4.5 kgf·m, 33 lbf·ft)

GASKET

GASKET

THREE WAY
CATALYTIC
CONVERTER
(TWC)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

THREE WAY CATALYTIC
CONVERTER (TWC)
TIGHTENING SEQUENCE

10 x 1.25 mm
38 N·m (3.9 kgf·m, 28 lbf·ft)

SELF-LOCKING NUT
10 x 1.25 mm
33 N·m
(3.4 kgf·m, 25 lbf·ft)

SELF-LOCKING NUTS
10 x 1.25 mm
54 N·m (5.5 kgf·m, 40 lbf·ft)

GASKETS

EXHAUST PIPE A

PRIMARY HEATED OXYGEN
SENSOR
(PRIMARY HO2S)
44 N·m (4.5 kgf·m, 33 lbf·ft)

SELF-LOCKING NUT
10 x 1.25 mm
33 N·m
(3.4 kgf·m, 25 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

HEAT SHIELD

HEAT SHIELD

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

NOTE: Use new gaskets and self-locking nuts when reassembling.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

03/07/29 09:14:23 61S0X050_090_0011
